borne de recharge tesla

Bonjour,

Je suis vraiment désolé de vous déranger une nouvelle fois

J’ai acheté une voiture électrique et je vais installer une borne de recharge à mon domicile.

Voici mon installation :

3N400 / 30A / 20.7 KVA (partie compteur RESA
Pour le tableau,
J’ai un différentiel de 300ma / 63A / 4P
Pour la partie eau
J’ai un différentiel de 30ma / 40A /4P

Je compte acheter la borne de recharge tesla
la borne tesla est équipée de
Disjoncteur différentiel intégré de type A +
CC 6 mA

Voici mes questions :

Je compte mettre un petit tableau rien que pour la borne de recharge

1 - Entre le mini tableau dédié uniquement à la borne et l’ancien (arrivée du courant principal) quel diamètre de câble dois-je mettre ?
16mm2, 10mm2, 6mm2. Il y a une distance entre les deux tableaux de 10 mètres

2 – entre la borne et le mini tableau quel diamètre de câble dois-je mettre ? 5G6, 5G10 mm2 ?
Il y a une distance de 20 mètres

3 – dans le mini tableau quelle taille de différentiel 4P dois-je mettre ? 40A ? en 30ma ?

4 – j’installe également un disjoncteur 4P de 32 A ?

5 – dois-je mettre un load balancing, outils qui mesurent la consommation, etc, ??????

6 – le différentiel pour le nouveau tableau doit être installé
avant le différentiel 300 dans le tableau principal,
après le 300ma
après le 30ma

si avant le 300ma dois mettre un bornier dans le tableau (je pense à une sorte de multiprise lol pour phase et neutre)

7 – dernière question si ma compagne achète également une voiture électrique, dois-je recommencer la même installation ou puis-je le mettre après le différentiel de 30ma dans le nouveau mini tableau ?

Merci d’avance pour votre réponse

Du 6 fera l’affaire même jusqu’à 22kw donc si tu charges en 11kw pas de souci.

je charges en 11kw sur un câble de 13m et je suis en 2,5mm2

Pour le disjoncteur, et le différentiel, je laisse aux pro cette partie.

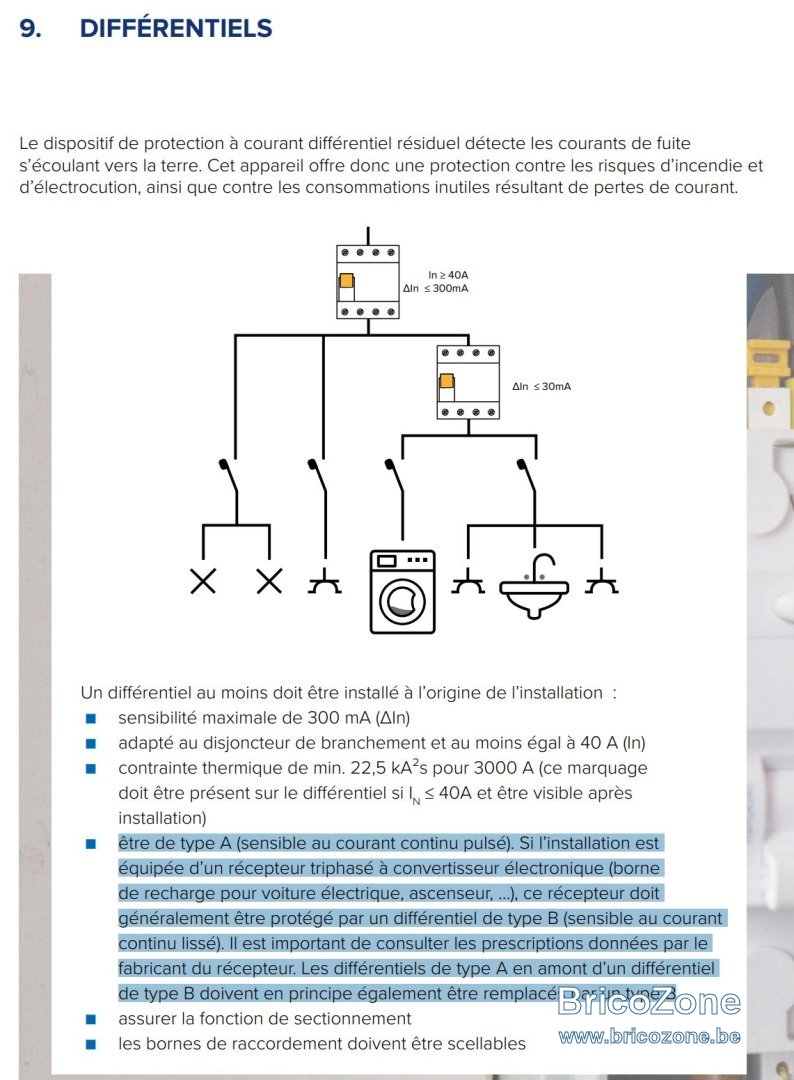

En page 19 du manuel Vincotte 2022, on trouve une petite info au sujet des véhicules électriques:

la borne tesla est équipée de

• Disjoncteur différentiel intégré de type A +
  CC 6 mA

Mais je comprends pas trop ce que je dois faire ? je pensais mettre mon installation derrière le 300 avec du 32A et du 6mm ?

Voir RGIE Section 7.22.4. Mesures de protection

Moi l’électricien m’a mis un disjoncteur 40a Schneider courbe c câble derrière le 300ma il me semble.

la borne en elle même a la même protection que la borne Tesla je pense. C’est une powerdale Nexxtender Home.

joshua628 a dit:

la borne tesla est équipée de

• Disjoncteur différentiel intégré de type A +
  CC 6 mA

Mais je comprends pas trop ce que je dois faire ? je pensais mettre mon installation derrière le 300 avec du 32A et du 6mm ?

Cliquez pour agrandir...

Chez moi, ils ont mis un 30mA standard courbe C

Ensuite, 5G6 sur un disjoncteur 32A

Attention que ton 300mA est un 63A mais qu'en est-il de ton disjoncteur de branchement ?
La borne tesla n'a pas de load balancing intégré, si je ne me trompe pas

Donc si tu n'ajoute pas un module pour communiquer avec la borne tu pourrais faire sauter les plombs si la charge n'est pas régulée

oula je dois avoue que je me perds un peu.

Merci pour vos réponses. Je vais encore bcp me renseigner.

J'ai corrigé mon premier message sur le dessus ?
si vous avez des réponses

Hello,

je dirais

1. 5G6
2. 5G6
3. Différentiel 40A 30mA
4. Disjoncteur 4P 32A courbe C
5. Si tu ne veux pas que la borne pompe tout le courant et puisse faire sauté les plombs, c'est presque indispensable mais il faut que la borne puisse y être connectée. Si la borne accèpte un compteur, il faut ensuite voir ce que la borne accepte comme communication avec ce compteur (Série sur RS232, Modbus sur RJ45, etc)
6. Après le 300mA (à confirmer par un pro mais ça me semble correct)

Le manuel ne parle que de WiFi pour communiquer avec la borne : https://www.tesla.com/sites/default/files/support/charging/Gen_3_Wall_Connector_Manual_French.pdf

Je ne connais pas la borne mais j'ai l'impression que c'est pas forcément simple à mettre en place avec Tesla
- Soit il faut bloquer la borne sur un ampérage qui ne pose pas de problème
- soit il faut un système spécifique

merci pour vos réponses ! Par contre, oui j'ai vu qu'il parle de wifi mais je ne sais pas si en plus il faut mettre qqch

bhein la borne à l'air assez simple, elle n'accepte qu'un câble de courant

pour le load balancing de cette borne il faut s'adresser à un installateur habitué à cette borne

oui sait on jamais si l'un d'entre vous a déjà installé cette borne ?

Si compteur 30, on ne va certainement pas mettre un disjoncteur 32a... Il ne servirait à rien.


Un 25a est largement suffisant (le reste de la maison doit pouvoir tourner...).
