Brainstorming Abri de jardin 4x3 : matériaux ?

dexter236 · 3 Janvier 2018

Impeccable !

Je partais sur 9 ''supports'' en béton car j'espère pouvoir faire 18/20mc au total.

Pour le bois j'utiliserai sans doute du SRN ou douglas autoclavé.

Raph6900 · 3 Janvier 2018

fradeco a dit:
En fait, j'ai repris l'idée figurée dans la vidéo du poste #114.
L'idée pour éviter les sabots serait de poser un chevron de 89 x 89 mm sous les 63 x 173 mm qui seraient remplacées par des 38 x 173 mm.
De cette manière les solives 38 x 173 mm peuvent reposer sur les chevrons et être vissés dans les poutres. Petite représentation graphique.
Voir la pièce jointe 17453
Cela remonte évidemment le niveau du plancher par rapport au niveau du sol.

Merci pour cette solution, cela a le mérite d'économiser le prix des étrier (et le risque de rouille de ceux cis)

Tu fais tes dessins avec quel logiciel?

fradeco · 3 Janvier 2018

Raph6900 a dit:
Merci pour cette solution, cela a le mérite d'économiser le prix des étrier (et le risque de rouille de ceux cis)

Tu fais tes dessins avec quel logiciel?

Paint de MS, et beaucoup de pratique

dexter236 · 3 Janvier 2018

fradeco a dit:
@dexter236,

Sur la même idée il y a encore plus simple moins chers et facile à mettre en oeuvre.
Voir la pièce jointe 17448

Je reviens à la charge car moi je dis chapeau pour les schémas et surtout, avec Paint!!!

Si on part sur un abri de max 5x4m, le hors gel étant de 80 cm (si je ne me trompe pas!), en prenant une marge pour éviter que le bois soit dans l'eau (actuellement, avec une dalle il aurait un peu les pieds humides...). Il me faudrait des tuyaux de 200 mm de diamètre et 120/150cm de long pour être +/- 20 cm au dessus du sol.

A la place de 6, en mettre 9 et donc une charge maximale de +/- 4.5 T?

Pour l'instant, j'ai calculé au moins 30 sacs de 25 kg (si je fais avec des sacs). Je peux louer une tarière facilement et le bois serait auto-clavé.

Quelques détails sur l'installation des pilotis dans le sol? (pierre au fond du trou?armature de quel diamètre?)
Il y a pas mal de vidéos sur le sujet sans savoir si ce que les gars font est correct.

NB: ce n'est vraiment pas mon domaine, désolé...

eryas · 3 Janvier 2018

fradeco a dit:
Paint de MS, et beaucoup de pratique

Mon die*, tu fais ça sous paint

Tu es un acharné

. Chapeau en tout cas pour ta maîtrise.

fradeco · 3 Janvier 2018

@dexter
La profondeur hors gel de 80 cm est tributaire de la région.
Elle peut être moins profonde en moyenne Belgique.
En province du Luxembourg les 80 cm sont d'actualités.
Si pour être hors eaux (inondations) 20 cm suffit. 20 cm + 80 cm = 100 cm.
Pour les dimensions de l'abris, celles-ci sont conditionnées par la section des pièces de la structure, et celle-ci du nombre de pilotis.

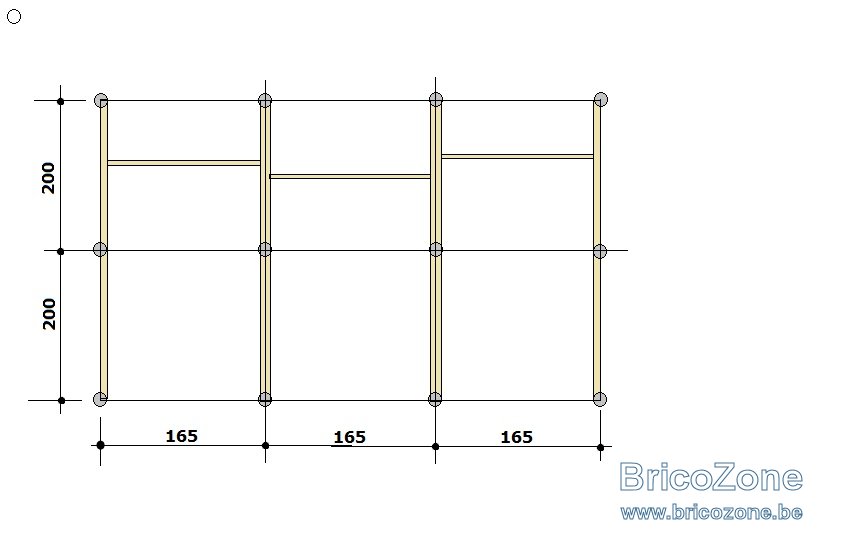

A première vue pour une surface de +/- 5.00 x 4.00 m et pour rester sur une hauteur de pièces de 173 mm cela devrait ce faire sur la base du croquis ci-après

dexter236 · 4 Janvier 2018

Super!

Je vais aller me renseigner pour tout ça.

Un grand merci pour ces schémas.

fradeco · 4 Janvier 2018

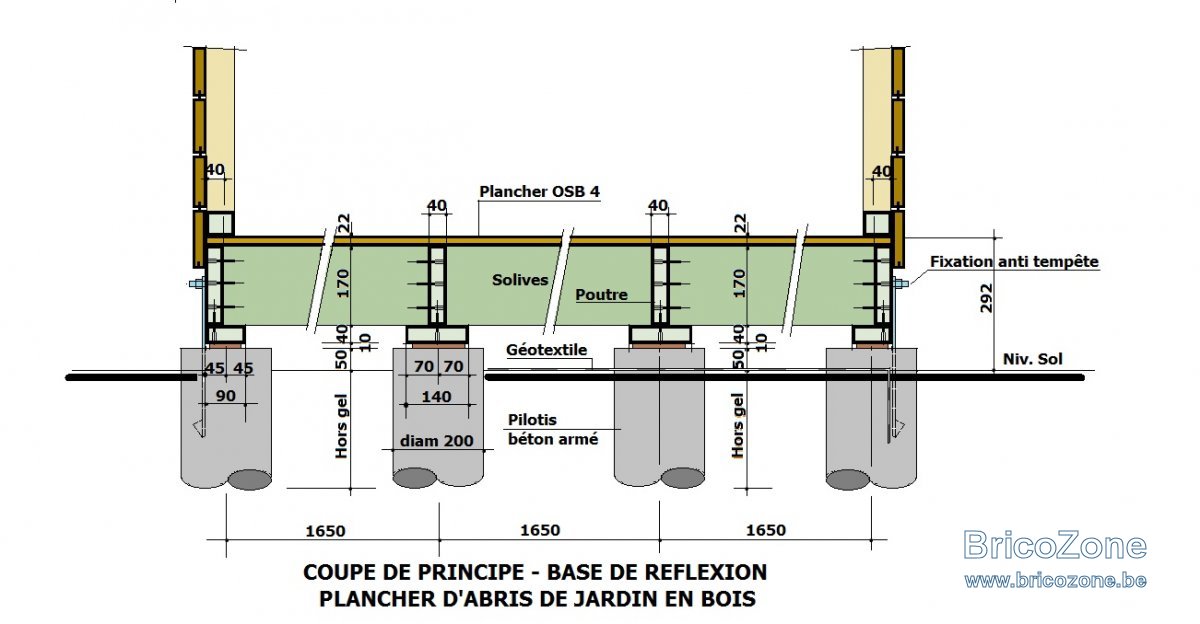

Voici un croquis pour vous aider dans vos réflexions et ne rien oublier.

dexter236 · 4 Janvier 2018

fradeco a dit:
Voici un croquis pour vous aider dans vos réflexions et ne rien oublier.
Voir la pièce jointe 17511

Merci merci et re merci!
