Aide branchement cuisinière

arno001

• 21 Septembre 2025

• #1

Bonjour,

Après mon tableau secondaire dans mon annexe (presque finit ) j’ai besoin d’un peu d’aide pour ma cuisinière.

Je suis en 3 x 230V

Pourriez-vous m’indiquer comment brancher cela svp?

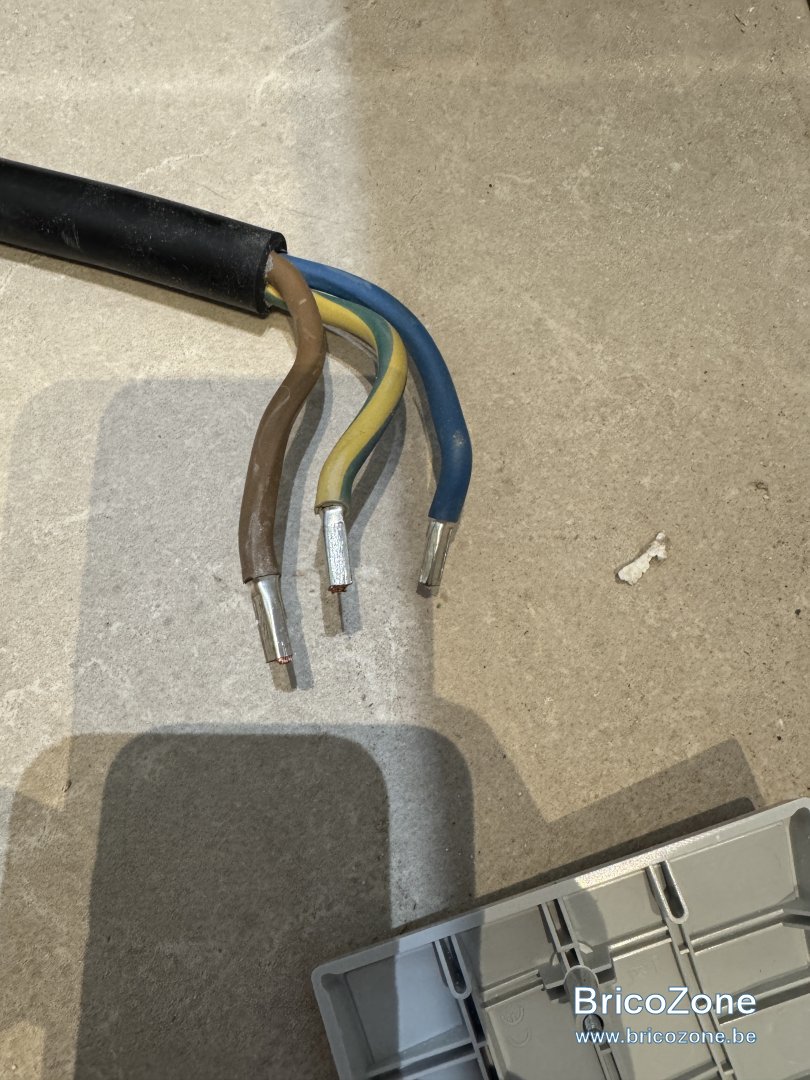

Voici le cable de la cuisinière

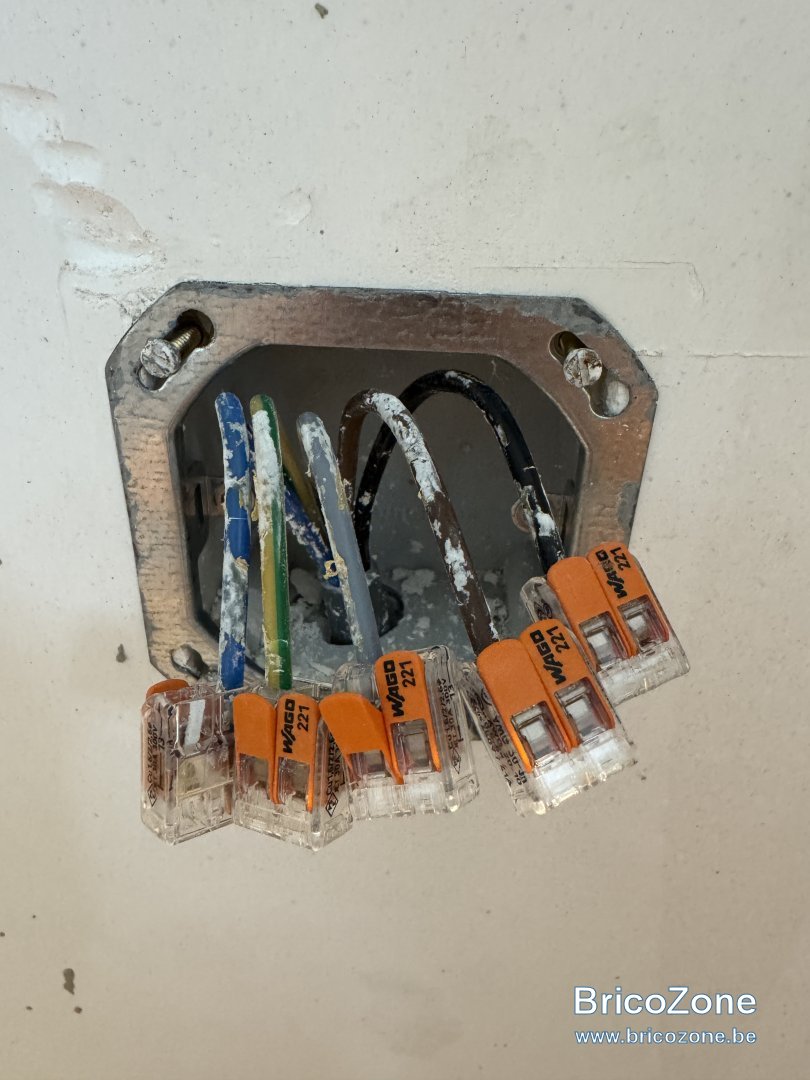

Le cable dans le mur

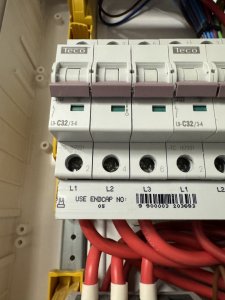

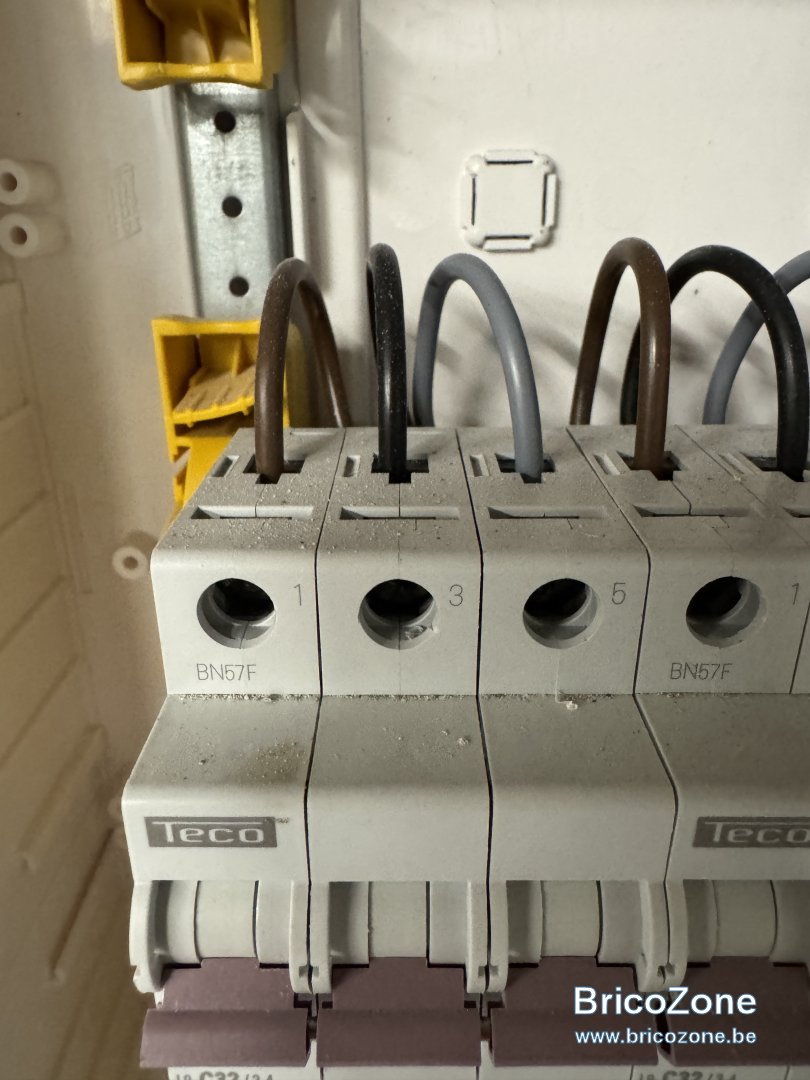

Dans le tableau électrique (module AE):

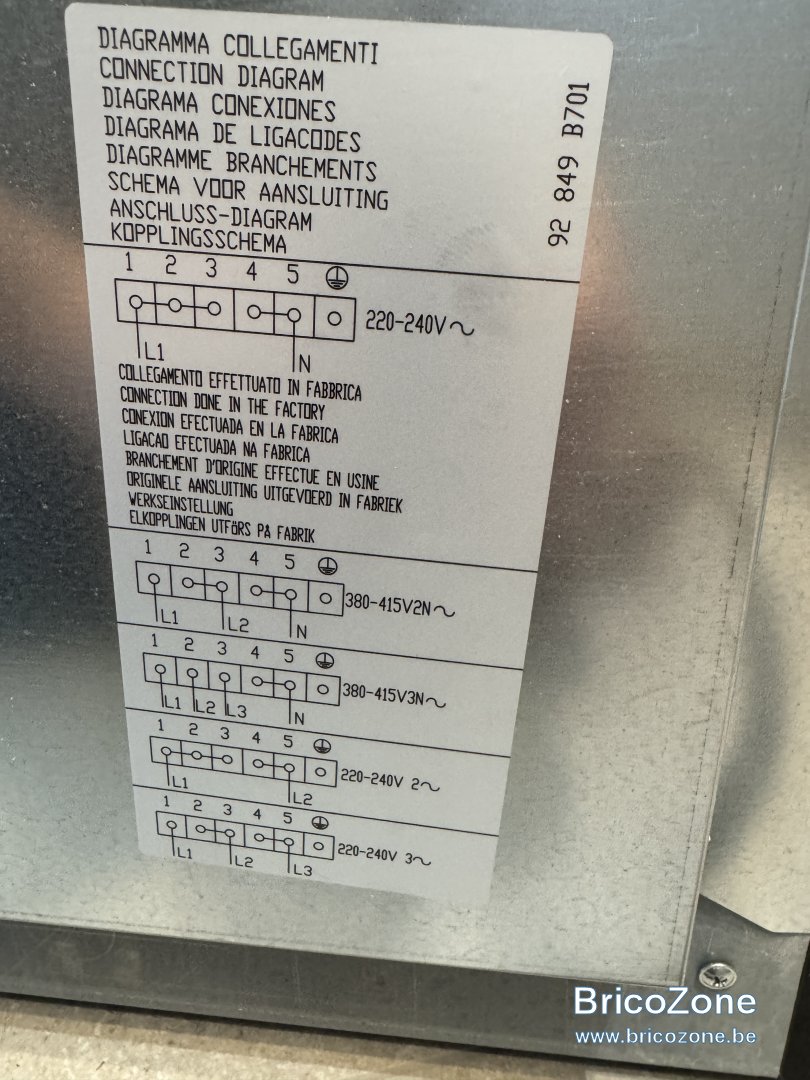

Branchements possible:



Merci,
Arnaud



Dernière édition: 21 Septembre 2025

flashman

• 21 Septembre 2025

• #2

Schéma du bas. Mais, il faut un 4G2,5 où 5G2,5.

Le câble fourni n'a pas assez de fils forcément.


Ouvrir le coffret où mesurer pour voir quels fils ont été utilisés.



arno001

• 21 Septembre 2025

• #3

flashman a dit:

Schéma du bas. Mais, il faut un 4G2,5 où 5G2,5.

Le câble fourni n'a pas assez de fils forcément.


Ouvrir le coffret où mesurer pour voir quels fils ont été utilisés.

Cliquez pour agrandir...

Le cable fournis fait partie de la cuisinière… (Smeg)



Dernière édition: 21 Septembre 2025

arno001

• 21 Septembre 2025

• #4

Quand il y a plus que bleu / marron / jaune (masse) je suis un peu perdu



waafti

• 21 Septembre 2025

• #5

Bonjour,
En sortie de mur, je vois 5 fils

Pour ma culture générale, quels sont tous ces fils

Chez moi, j ai bien 5 fils :
3 phases 400v
1 neutre (le bleu)
1 terre

Est tu bien certain de ton 3x230

Si je dis une bêtise, dites moi car le fil bleu me chipote dans ces photos



arno001

• 21 Septembre 2025

• #6

Je suis bien en 3 X 230 V c’est indiqué sur le tableau électrique ( pas 400 V)



waafti

• 21 Septembre 2025

• #7

Ok mais tu as de la tension sur tous les fils

Quand tu mesures entre tous les fils tu obtiens quoi ? Il faut bien arriver à identifier les fils sous tension (même si je pense qu ici, le bleu est un câble de trop mais alors pourquoi l avoir isolé



Prospiikt

• 21 Septembre 2025

• #8

Logiquement si tu est en 3 x 230 tu dois te fier au dernier schema, et donc changé le cable d'alimentation de la taque comme la precisé flashman, , tu prend un 5G2.5 tu n'utilise juste pas le bleu



arno001

• 21 Septembre 2025

• #9

Ok, mais le cable de la première photo, il sort directement de la cuisinière - c’est le cable de série -, je n’ai pas la possibilité de le changer… ou j’ai raté un truc?



Prospiikt

• 21 Septembre 2025

• #10

bah si tu as un schéma de raccordement tu dois pouvoir le changé le câble est pour du mono la



arno001

• 21 Septembre 2025

• #11

Je viens d’aller vérifier et je pense que ce cable ne se change pas, il sort directement à l’arrière de la cuisinière et pour ouvrir l’arrière il y a bcp bcp bcp de visses…

Attention que c’est une cuisinière avec fours intégrés:
https://www.smeg.com/be-fr/produits/TR4110IBL2



momo

• 21 Septembre 2025

• #12

Bonsoir.

Voir "raccordement électrique:"

Bi et triphasé.
Puissance -courant: 46 A,



arno001

• 21 Septembre 2025

• #13

momo a dit:

Bonsoir.

Voir "raccordement électrique:"

Bi et triphasé.
Puissance -courant: 46 A,

Cliquez pour agrandir...

Oui

RACCORDEMENT ÉLECTRIQUE

Puissance nominale électrique:16500 W
Intensité:46 A
Tension:220-240 V
Tension 2:380-415 V
Fréquence:50 Hz
Modalités de connexion supplémentaires:Oui, bi et triphasé
Longueur du câble d'alimentation:150 cm
Type de câble d'alimentation installé:Oui, monophasé

Après, on utilise rarenement (voir jamais) tout en même temps



isatas

• 21 Septembre 2025

• #14

En 3*230V, les fils bleus sont interdits en entrée des différentiels (comme les câbles exigés par les GRD sont des 4 fils sans terre, le bleu reste libre (non-connecté) et servira si on passe en tri+neutre).
Par contre, en sortie des disjoncteurs, on utilise deux ou trois fils dont l'un peut être bleu

Il est donc normal d'avoir un bleu amenant une des trois phases dans la prise.



flashman

• 21 Septembre 2025

• #15

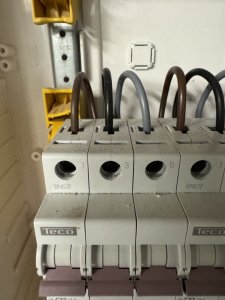

Ici, le bleu n'est pas utilisé, on le voit clairement sur le disjoncteur.

C'est brun, noir, gris qui sont utilisés pour les phases.


On sait forcément changer le câble, c'est fait pour (si il y a un schéma de câblage, ce n'est pas pour rien).



Vu la puissance, il faut du 5G6 minimum (on utilise pas le bleu).



arno001

• 21 Septembre 2025

• #16

flashman a dit:

Ici, le bleu n'est pas utilisé, on le voit clairement sur le disjoncteur.

C'est brun, noir, gris qui sont utilisés pour les phases.


On sait forcément changer le câble, c'est fait pour (si il y a un schéma de câblage, ce n'est pas pour rien).



Vu la puissance, il faut du 5G6 minimum (on utilise pas le bleu).

Cliquez pour agrandir...

C’est du XVB 6 mm2 qui arrive dans la prise murale sur mon plan.

Donc brun - noir - gris correspondent à L1 / L2 et L3 ?

La seule possibilité que j’ai c’est le branchement entre le bornier dans le mur (deuxième photo) et ce câble (première photo), l’arrière de la cuisinière est en 1 seule pièce et impliquerait de démonter un nombre important de visses et autres pour accéder à la source du cable - je peux vérifier avec mon revendeur mais j’ai vraiment un doute qu’il soit nécéssaire de démonter tout cela.

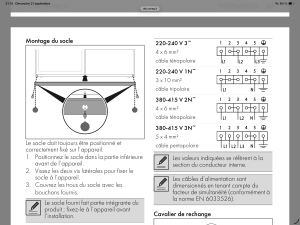

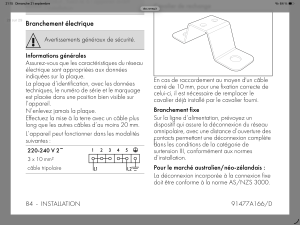

Voici ce qui est noté dans le manuel:



flashman

• 21 Septembre 2025

• #17

C'est ça.


Il n'y a rien à vérifier, vous avez posté toutes les réponses........ C'est marqué sur la cuisinière et dans le mode d'emploi.


Vous n'avez d'office pas assez au compteur pour la brancher en mono (déjà en tri, c'est franchement juste).
Et même si c'était le cas, ça resterait une ânerie à ne pas faire (si on a du tri, on raccorde d'office en tri, la question ne se pose même pas).




Que voulez-vous qu'il vous réponde votre vendeur...? C'est un vendeur, pas un électricien, il va juste vous dire de suivre le mode d'emploi (qui dit bien de faire ce que l'on vous a dit).
Si il vous dis l'inverse, c'est que c'est un âne.



Dernière édition: 21 Septembre 2025

arno001

• 21 Septembre 2025

• #18

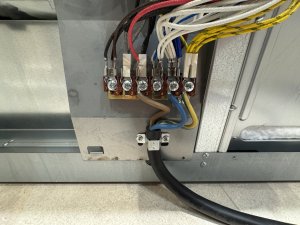

Fin du suspense Flashman et toutes mes excuses… en retirant le panneau arrière (qui est en une seule pièce), j’ai bien accès au bornier

J’irai chercher demain 2 m de 5G6 et suivrais les indications



Dernière édition: 21 Septembre 2025

arno001

• 21 Septembre 2025

• #19

Je dois donc mettre le:

(J’ai suivit les couleurs sur le disjoncteur mais il y a peut-être un code plus clair?)

Brun sur 1
Noir sur 2 et 3
Gris sur 4 et 5
Bleu - RIEN je ne le branche pas dans le bornier mural
Jaune - Masse (dernier bornier)

Vu le nombre de fils sur les bornes 4 & 5 j’imagine que ce sont les taques a induction

J’imagine que je peux recouper un bout de même couleur pour relier 2 et 3 (en noir) puis 4 et 5 (en gris) ?

Tu disais que c’était un peu juste même en 3 X 230 V - j’imagine que tu parles du disjoncteur? Dois-je le changer? Le seul risque c’est que si on allume trop de choses en même temps (fours & taques) le disjoncteur saute?



Dernière édition: 21 Septembre 2025

flashman

• 21 Septembre 2025

• #20

Il y a déjà des pontages en cuivre fournis avec (on les voit sur la photo).


Quelle est la puissance de votre compteur ?
