Branchement d'un ballast électronique

Dans le forum Electricité générale - par Robert SR le 10 Janvier 2020

  1. Robert SR

    Robert SR 62 ans, France

    Bonjour
    J'ai voulu changer le ballast électronique du miroir de ma salle de bain, qui alimente deux tubes fluorescent T5 de 14 w chacun. Le nouveau ballast a six sorties contre huit pour l'ancien, j'ai donc recâblé au mieux, mais j'ai du faire une erreur, car les deux tubes s'allument puis s'éteignent au bout d'une dizaine de secondes.
    Le branchement sur l'ancien modèle (Hopestar Electronic) était en entrée marron (phase) à droite et neutre à gauche, puis pour les sorties 1 - 3 - 5 - 7 marron et 2 - 4 - 6 - 8 bleu.
    Je vous joins deux photos, merci pour votre aide.

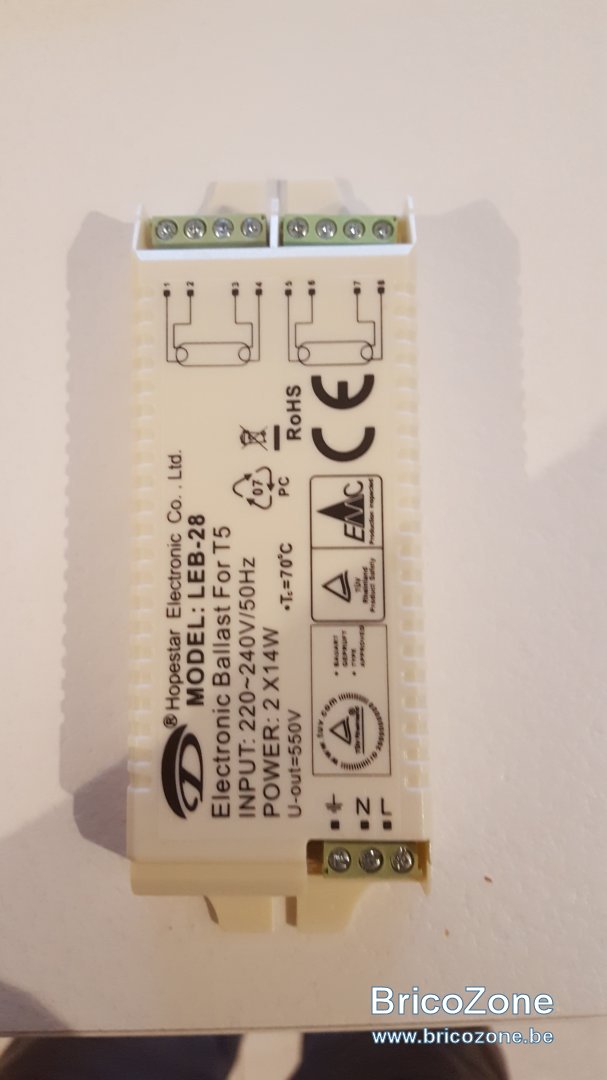

    Ballast SDB a.jpg

    Ballast SDB b.jpg

    Robert SR , 10 Janvier 2020
    #1
  2. omega.067

    omega.067 68 ans, Hainaut

    hello
    comme le schéma est très clair,
    il y a gros à parier que tu as fait une erreur de câblage, ex croisement des tubes ,vérifie bien
    Michel

    omega.067 , 10 Janvier 2020
    #2
  3. Robert SR

    Robert SR 62 ans, France

    Merci pour ta réponse, en fait j'ai fait plusieurs essais, inverser les fils, mettre la phase avec le neutre entre les deux tubes, mais j'ai toujours le même résultat, après dix secondes tout s'éteint.

    Robert SR , 10 Janvier 2020
    #3
  4. omega.067

    omega.067 68 ans, Hainaut

    et tu es sur que les 2 tubes sont "bons"
    tu a remplacé le ballast, mais tu as remplacé les 2 tubes aussi ??
    qu'est-ce qui te fait dire que l'ancien ballast est HS ??
    Michel

    omega.067 , 10 Janvier 2020
    #4
  5. Robert SR

    Robert SR 62 ans, France

    Pour faire simple j'ai relié 1 2 3 avec le tube de gauche et 4 5 6 avec celui de droite, les deux fils reliés par un sucre sont les deux restants de chaque tube.

    Robert SR , 10 Janvier 2020
    #5
  6. omega.067

    omega.067 68 ans, Hainaut

    ok, et concernant le poste #4 ??

    omega.067 , 10 Janvier 2020
    #6
  7. Robert SR

    Robert SR 62 ans, France

    Je pense que si les tubes n'étaient pas bon, ils ne s'allumeraient pas même pour une dizaine de secondes, de plus ils s'éteignent simultanément.

    Robert SR , 10 Janvier 2020
    #7
  8. omega.067

    omega.067 68 ans, Hainaut

    ça, c'est ceque tu pense, mais un ballast de ce type, a besoin que les deux tubes fonctionnent, sinon, il se met en sécurité après quelques secondes
    c'est probablement ce qui est arrivé au premier ballast
    ne touches à rien et remplace LES 2 tubes, ensuite on verra ;)

    omega.067 , 10 Janvier 2020
    #8
  9. Robert SR

    Robert SR 62 ans, France

    ok, et concernant le poste #4 ??
    Comme je l'ai écris 1 2 3 pour trois fils du premier tube et 4 5 6 pour le second tube.
    Il me reste donc un fil de chaque tube que j'ai relié ensemble.

    Robert SR , 10 Janvier 2020
    #9
  10. Robert SR

    Robert SR 62 ans, France

    ça, c'est ce que tu pense, mais un ballast de ce type, a besoin que les deux tubes fonctionnent, sinon, il se met en sécurité après quelques secondes
    c'est probablement ce qui est arrivé au premier ballast
    ne touches à rien et remplace LES 2 tubes, ensuite on verra ;)


    Pour l'ancien ballast, plus rien ne marchait.
    Merci pour ta réponse, je vais essayer ta solution.

    Robert SR , 10 Janvier 2020
    #10
  11. omega.067

    omega.067 68 ans, Hainaut

    au pire, tu auras 2 tubes de réserve :p:p
    pense à faire une petite remarque sur les "anciens" tubes, pour ne pas mélanger ;)

    omega.067 , 10 Janvier 2020
    #11
  12. Robert SR

    Robert SR 62 ans, France

    Je vais peut être en profiter pour mettre deux tubes led.

    Robert SR , 10 Janvier 2020
    #12
  13. omega.067

    omega.067 68 ans, Hainaut

    ah, c'est aussi une bonne idée :cool:

    omega.067 , 10 Janvier 2020
    #13
  14. thekingclaes

    thekingclaes 31 ans, Luxembourg

    si passage en led , le ballast ne sert plus à rien .

    thekingclaes , 10 Janvier 2020
    #14
  15. Robert SR

    Robert SR 62 ans, France

    Robert SR , 10 Janvier 2020
    #15
  16. omega.067

    omega.067 68 ans, Hainaut

    omega.067 , 11 Janvier 2020
    #16
  17. Cory

    Cory Bruxelles

    Les ballasts fériques peuvent rester, bien qu'il vaut mieux les enlever ou court-circuiter, mais les ballasts électroniques doivent être retirés.

    Dernière édition: 11 Janvier 2020
    Cory , 11 Janvier 2020
    #17
  18. Robert SR

    Robert SR 62 ans, France

    Merci pour votre aide, je vais prendre deux tubes LED et les brancher en direct sans ballast.
    On en trouve sur Internet à des prix très intéressant. :grinning:

    Robert SR , 11 Janvier 2020
    #18
    Cory aime ça.

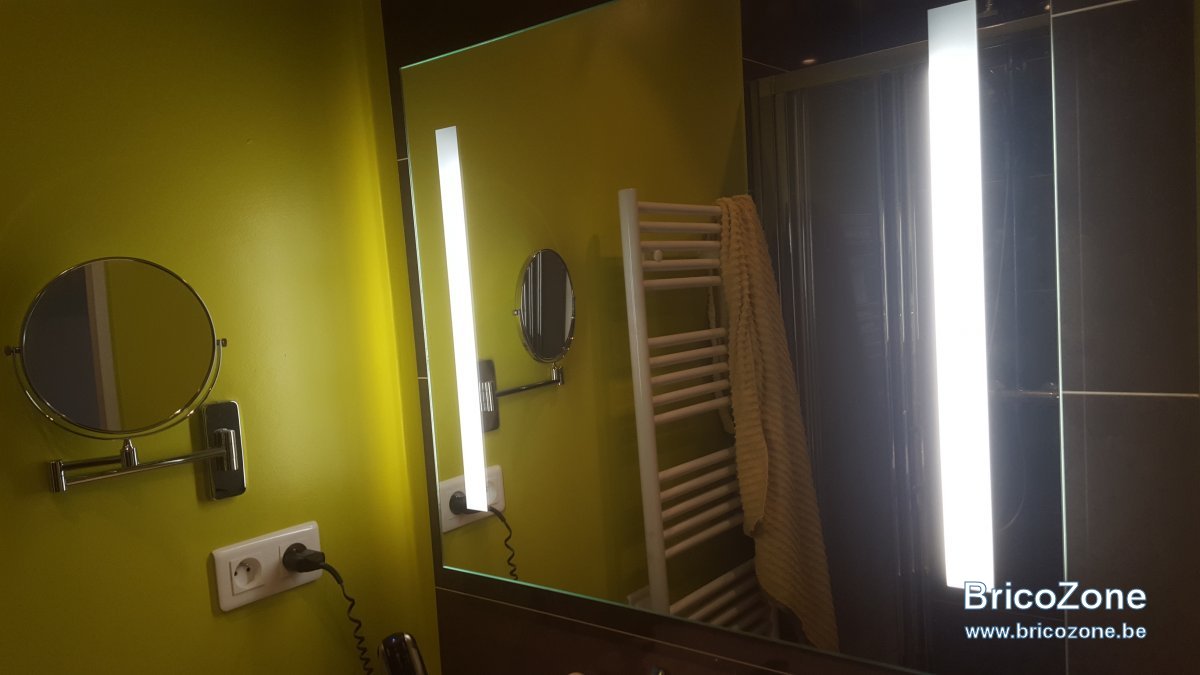

  19. Robert SR

    Robert SR 62 ans, France

    Robert SR , 14 Janvier 2020
    #19
  20. omega.067

    omega.067 68 ans, Hainaut

    ok, tout est bien qui fini ........ bien ;)
    au plaisir :)
    Michel

    omega.067 , 15 Janvier 2020
    #20
