Branchement d'un télérupteur finder 26

Ubamoir

• 5 Mars 2022

• #1

Bonjour,

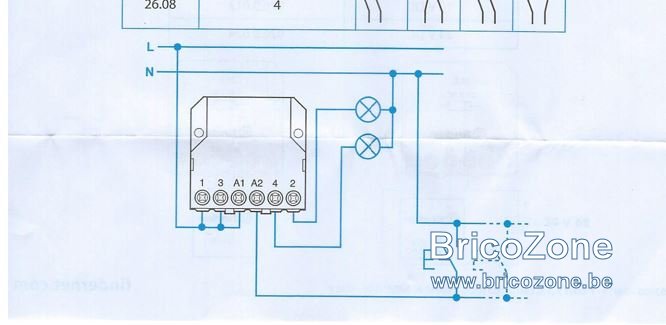

Je dois remplacer un vieux télérupteur par celui-ci et j'essaie de comprendre le schéma ci-dessous peu clair pour un profane.
E apparemment symbolise les boutons poussoirs branchés sur le N, le courant pénètre dans le télérupteur via la borne A2. Qu'est-ce qui sort par les bornes 4 et 2, du N ou du L, à voir le dessin des lampes (ronds avec des croix) je suppose que c'est du L !
Le L est branché sur les bornes A1,1,3, doivent-elles nécessairement être interconnectées ?
Merci d'avance pour vos lumières, sans jeu de mots, et bon week-end



momo

• 5 Mars 2022

• #2

bonjour,
modèle de télérupteur?

https://cdn.findernet.com/app/uploads/2020/09/11002139/IB2600-2.pdf



Ubamoir

• 5 Mars 2022

• #3

momo a dit:

bonjour,
modèle de télérupteur?

https://cdn.findernet.com/app/uploads/2020/09/11002139/IB2600-2.pdf

Cliquez pour agrandir...

oui c'est celui-là !



omega.067

• 5 Mars 2022

• #4

c'est lequel, 26.01-------26.02------26.03-----26.04-----26.04------26.08 ???



Ubamoir

• 5 Mars 2022

• #5

omega.067 a dit:

c'est lequel, 26.01-------26.02------26.03-----26.04-----26.04------26.08 ???

Cliquez pour agrandir...

26.02.8.230.0000



Ubamoir

• 5 Mars 2022

• #6

supertoto a dit:

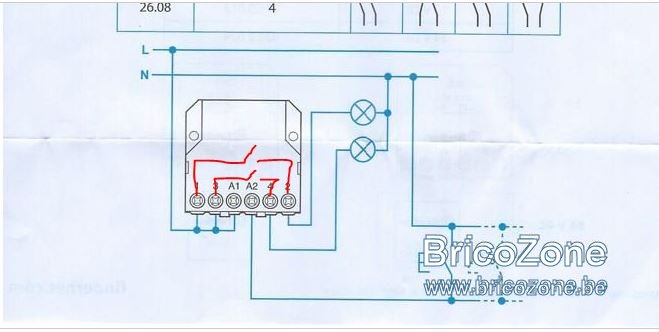

l'image est coupée mais je pense qu'an dessus c'est les schéma des contacts.

C'est un télérupteur bipolaire utilisé en mode "3 fils", on commande la bobine avec le neutre et pas la phase pour économiser un fil.

Cliquez pour agrandir...

supertoto a dit:

Donc pour répondre a la question, il sort de la borne 4 ce qui rentre dans la borne 1 et sort de la borne 2 ce qui rentre dans la borne 3

Cliquez pour agrandir...

Ok donc du L mais quid de A1, faut-il les interconnecter ?

supertoto a dit:

Donc pour répondre a la question, il sort de la borne 4 ce qui rentre dans la borne 1 et sort de la borne 2 ce qui rentre dans la borne 3

Cliquez pour agrandir...



BG1000

• 5 Mars 2022

• #7

Non cela ressemble à une commande séquentielle.
Si c'est des contacts secs il faut raccorder les deux sorties pour avoir on off on off
si en monopolaire c'est on off off off



Ubamoir

• 5 Mars 2022

• #8

supertoto a dit:

dépent de l'option, la référence donne la séquence. ici 26.02 donc télérupteur bipolaire.

Cliquez pour agrandir...

Merci pour toutes ces explications, si j’ai bien compris A1 et A2 c’est pour raccorder la bobine avec les boutons poussoirs, les autres bornes c’est pour la phase ET le neutre puisque bipolaire avec 1 et 2 en entrées et 3 et 4 en sorties, c’est bien comme celá ?



hql161

• 5 Mars 2022

• #9

hello,
il faut le voir comme ceci

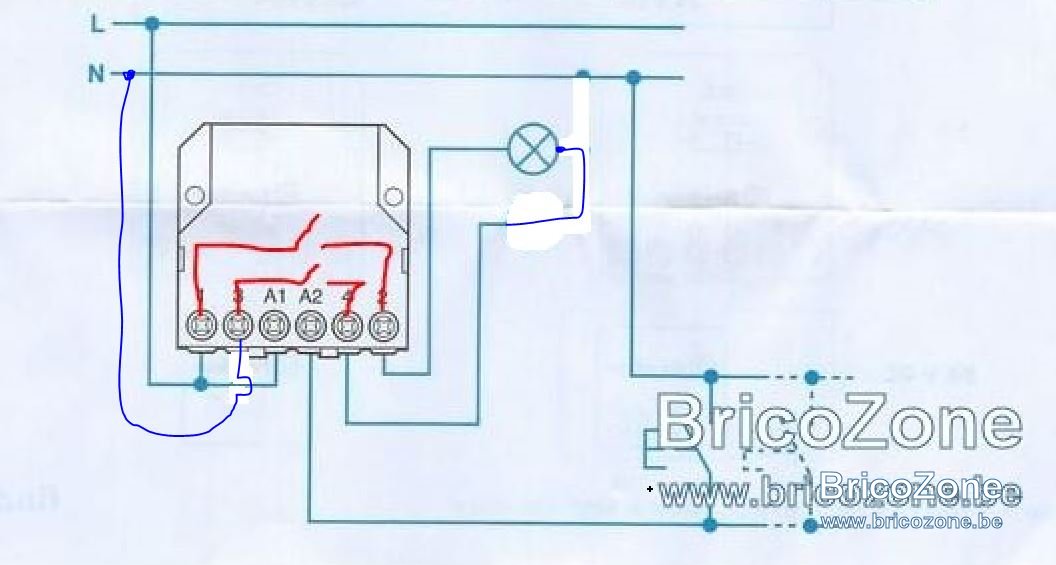

vu que vous avez acheter un telerupteur bipolaire, vous pourriez faire ceci :



Ubamoir

• 5 Mars 2022

• #10

Ok parfait c’est bien comme ça que j’avais compris. Merci
