Branchement Prise ADSL (Niko)

fako

• 27 Août 2017

• #1

Bonjour à tous,

Voici mon problème:
J'ai dans mon salon un double blochet niko, le premier emplacement est une prise tv, le deuxième une prise telephone.
Lorsque Belgacom est venu installer l'adsl ils ont mis une de leur prise et donc impossible pour moi de mettre mon cache double,bref...c'est moche.


J'ai donc acheté une pise adsl de chez Niko. N'ayant aucune connaissance dans le domaine, j'ai simplement démonter la prise, observé et refais des branchements.

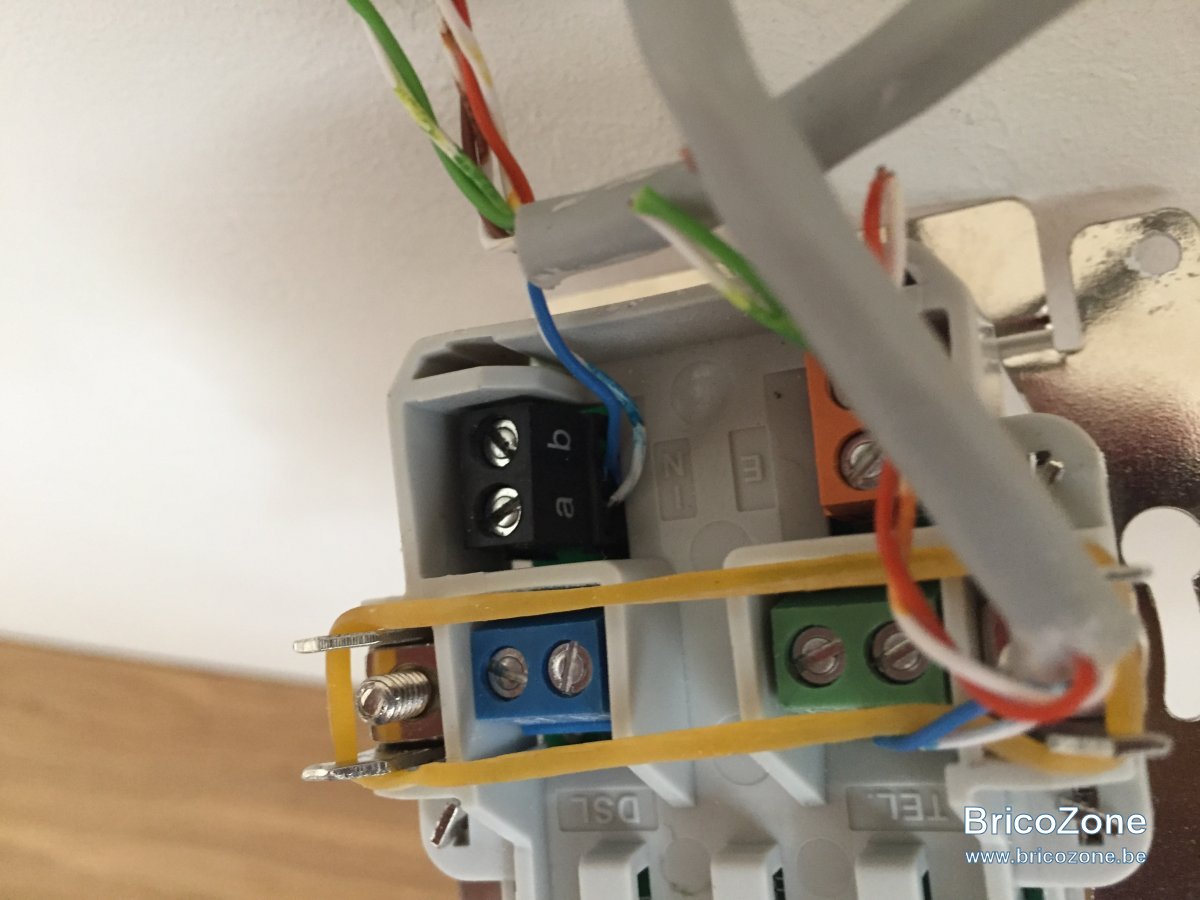

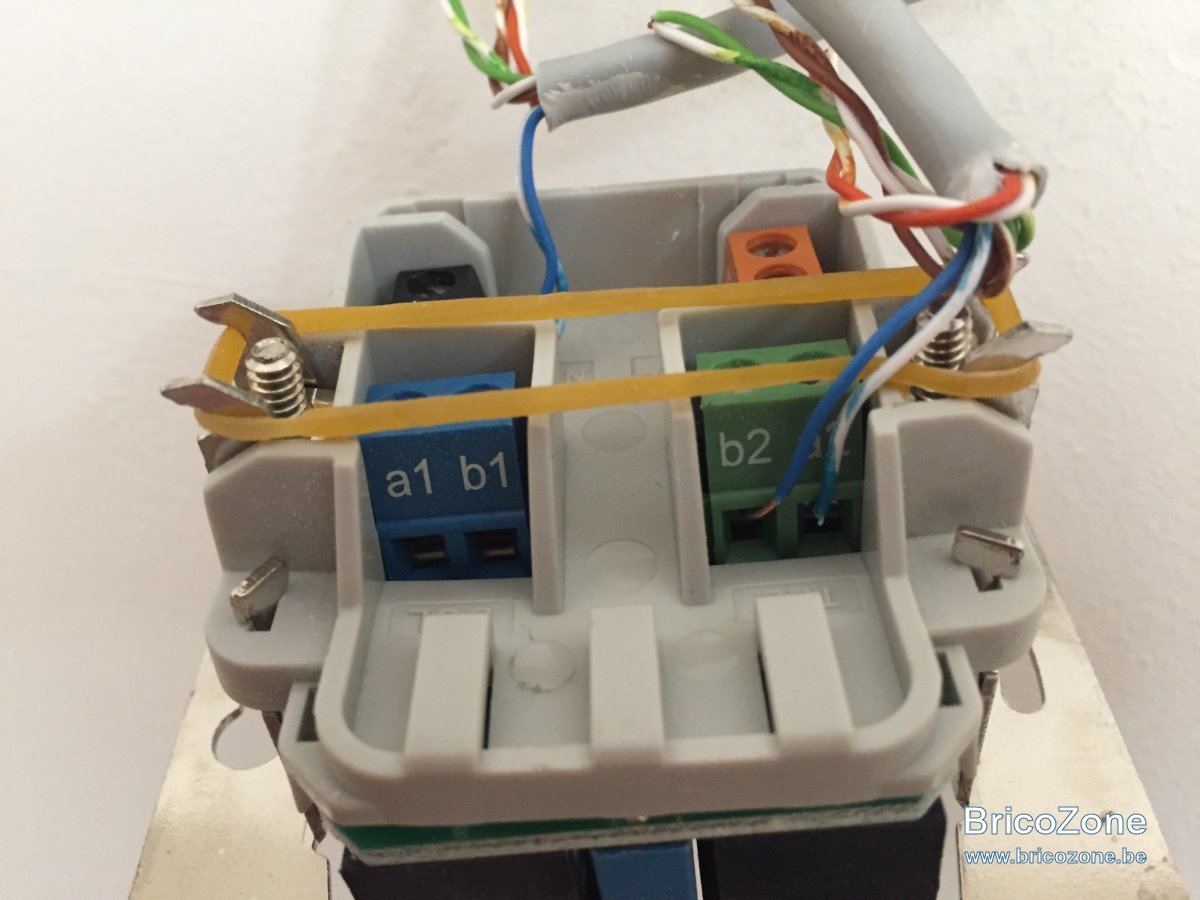

Voici les branchement de la prise belgacom qui fonctionnait:

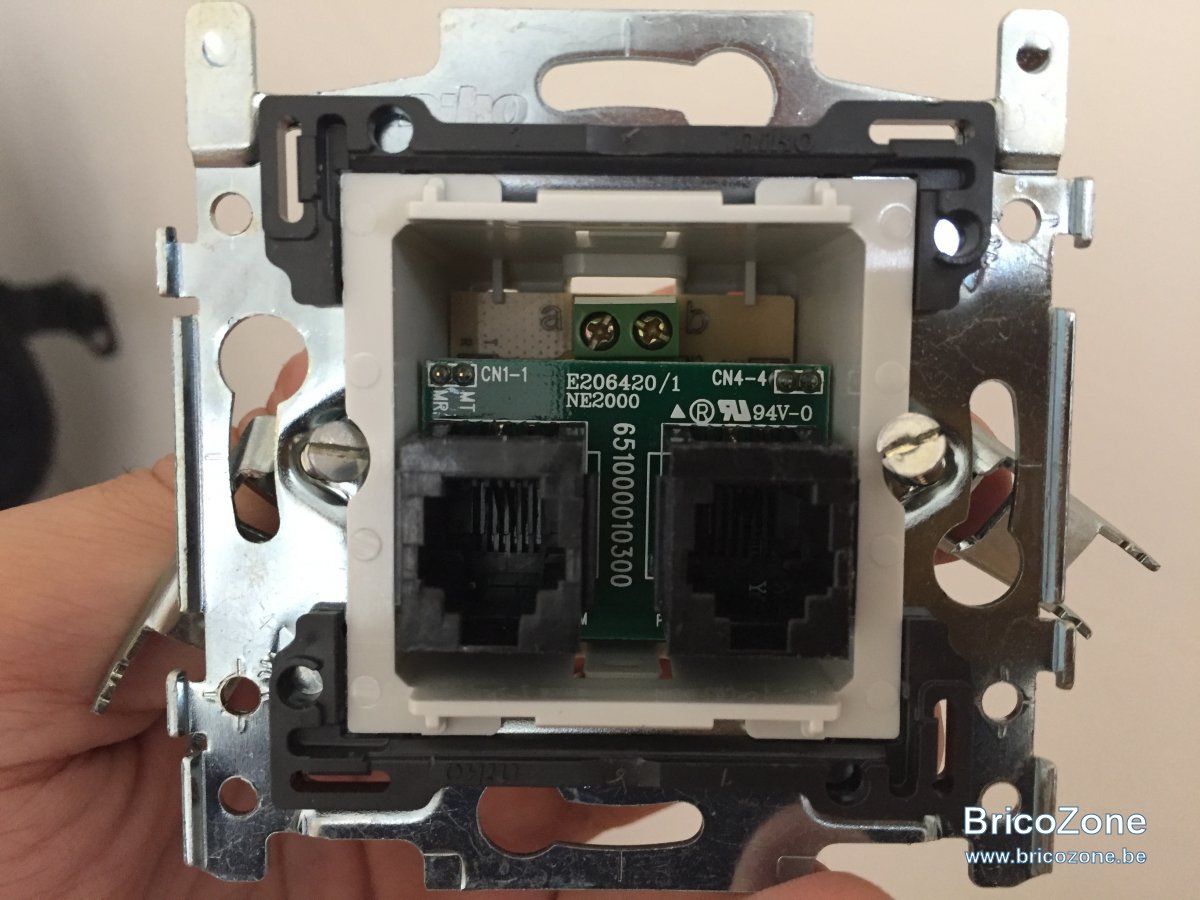

et voici la connexion que j'ai faite avec la nouvelle prise:

ma connection n'est plus active (je loue mon appartement ce donc j'ai arreté temporairement mon contrat)
ce qui fait que je ne peux pas vérifier si ca fonctionne.

Est-ce que quelqu'un peut me dire si mon branchement est correct? Si il y une chance pour que les locataire aie internet?

D'avance merci pour votre aide et désolé d'avance si j'ai fait une erreur plus grosse que moi

Belle journée a tous!

Fabrice



fako

• 27 Août 2017

• #2

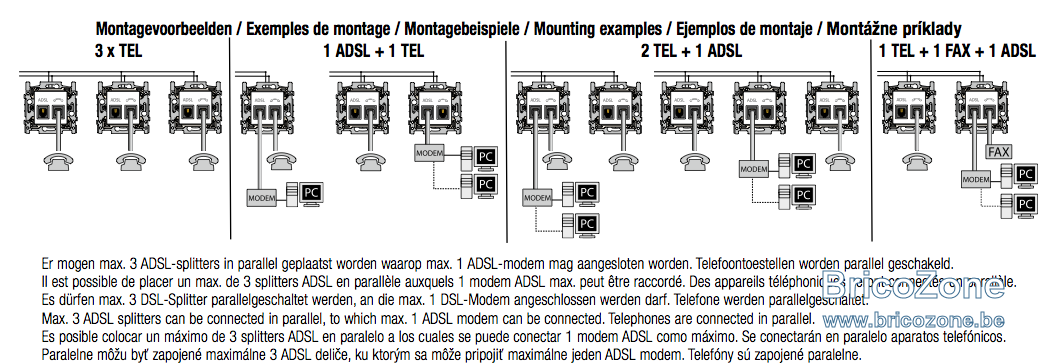

J'ai oublié de mettre la documentation de la nouvelle prise (au cas ou)
voici: https://www.niko.eu/frbe/article/170-09090



omega.067

• 27 Août 2017

• #3

hello
ce que Belgacom (proximus, en fait) t'as installé, c'est un filtre, il est équipé d'une entrée de ligne, d'une sortie téléphone extension de ligne, centrale tél, etc , et de deux prises RJ11 pour téléphone
ce que tu as posé, dispose d'une entrée de ligne, d'une prise RJ11 pour téléphone et d'une prise RJ45 pour ADSL
tu dois donc raccorder la ligne d'entrée sur le bornier à vis a b , le téléphone sur la prise RJ11 et la BBox, sur la prise RJ45, il est hors de question de raccorder le téléphone en // sur la ligne d'entrée, comme tu l'as fait
Michel



fako

• 27 Août 2017

• #4

Harg! Je me doutait bien que j'avais tout fait a l'envers.

Il y a donc une autre entrée!? je ne vois que les deux entrée du haut nomée A et B :/

Pouvez vous m'aider? je suis VRAIMENT nul
Si vous pouviez me guider avec des couleur et des lettres ca serais super. (oui comme un enfant
genre fil bleuEtBlanc sur A, fil bleu foncé sur B.

Désolé de vous embêter mais trouver qqun qui veut bien se déplacer pour un branchement, c'est la guerre!

Merci beaucoup!

Fabrice



omega.067

• 27 Août 2017

• #5

ben mon p'tit garçon,
tout est bien expliqué sur le feuillet que tu nous présente
le fil blanc/bleu d'arrivée sur la borne a
le fil bleu d'arrivée sur la borne b
pour continuer la ligne téléphone intérieur, mettre un connecteur RJ11 sur les fils blanc/bleu et bleu, du câble qui continue vers l'intérieur et brancher ce connecteur sur la prise droite
pour la bbox, brancher sur la prise gauche, via un connecteur RJ45
cha va d'aller, m'gamin
Michel



fako

• 27 Août 2017

• #6

Alors mon câble d'entrée sur les deux bornes, ça c'est ok

Pour continuer la ligne c'est pas encore clair,
si je comprend bien tu me dis de mettre un connecteur sur mon deuxième cable (celui qui continue la ligne vers les autres prises de la maison)
Mais ce cable est encastré comme l'autre et arrive du meme point, je vais pas pourvoir le ressortir pour le brancher sur la face avant.

Dont je suppose qu'il faut le brancher ailleurs, a l'intérieur et qu'il y a des branchements que je n'ai pas vu



omega.067

• 27 Août 2017

• #7

non, non, sur cette prise, tu ne sais pas "sortir" autre part que via les prises RJ45 pour le signal et RJ11 pour le téléphone, le fil qui continue le téléphone vers l'intérieur, lui tu peut facilement le prolonger en faisant un raccord dans le blochet , quitte à utiliser du fil souple et faire une petite boucle extérieure
autre solution, déplacer le boitier de l'une ou l'autre prise (radio/tv ou tél), de façon à utiliser une plaque simple sur chaque appareil
ou remonter l'arrivée de tél, (puisque à voir, les deux câbles viennent du haut) de 10 à 15 cm, placer un nouveau blochet, et réutiliser la prise (filtre) fournie par Proximus, tu pourra toujours mettre une plaque double sur la prise TV et qqch d'autre à côté
Michel



fako

• 27 Août 2017

• #8

Je vais me concentrer sur la premiere solution,
casser le plafonnage, déplacement des blochets etc...c'est pas le bon plan du tout :/

il semble que j'ai le bon matériel, tout ce qu'il me reste a faire c'est comprendre comment faire fonctionner les autres prises téléphoniques en faisant cette boucle dont vous me parlez.

je vais me renseigner et chercher comment faire pour "repartir" avec l'autre cable.
j'imagine que ca doit être comme les cables électrique classique il y a possibilité de mettre un suc ou un equivalent.

par contre j'ai du mal a comprendre pourquoi le branchement que j'ai fait ne peut pas convenir et pourquoi ca doit etre "extérieur" au boitier. Au final le but est que les fil du meme type soient en contact. Ca me dépasse...j'arrete avec mes betes questions

MErci pour votre patience



omega.067

• 27 Août 2017

• #9

ben justement, les fils ne transportent pas le signal tout simplement
en fait, sur l'arrivée de Proximus, arrivent le signal téléphonique et le signal (internet +tv) mélangés
le filtre, sépare les signaux pour les utiliser correctement (un aiguillage si tu veut) donc tu ne peut pas simplement raccorder les fils ensemble
une entrée signal composite, une sortie en RJ45 >> tv, Bbox,...) et une autre sortie en RJ11 >> téléphone
si tu opte pour le déplacement du blochet (tél /internet) tu pourra replacer la prise fournie par Proximus, qui sera seule et du coup rebrancher les fils comme ils étaient au début, juste ne pas se tromper entre l'arrivée et la continuation (astuce, il y a une tension continue à mesurer avec un multimètre, sur l'arrivée et rien sur la continuation)
la prise radio/tv peut être recouverte soit avec une plaque simple mais alors il faut "reboucher" l'ancien blochet, ou alors utiliser une plaque double et un bouche-trou
Michel



MarcMo

• 27 Août 2017

• #10

Pourquoi pas virer le filtre déjà installé, le remplacer par une prise téléphonique Niko (pentapolaire ou RJ11).
Alors plus de problème pour une plaque de recouvrement double !
Utiliser un filtre ADSL enfichable, suivant le modèle de la prise Tf :

Ou :

Dans ce cas, un filtre par prise !

Marc.



Dernière édition: 27 Août 2017

fako

• 27 Août 2017

• #11

j'ai trouvé ca également...
je sais pas si ca peut aider a ne pas devoir me faire tout démonter



fako

• 27 Août 2017

• #12

Oui MarcMo,
je garde espoir avec ma prise "repartiteur adsl" mais si je galere trop ca me semble etre une bonne alternative!
pour éviter de tout casser



omega.067

• 27 Août 2017

• #13

le problème avec un branchement de téléphone AVANT le filtre, c'est que vous perturbez méchamment l'impédance de la ligne, ce qui a pour effet de limiter grandement le débit des autres signaux (tv, internet) en diminuant drastiquement la bande passante, ce qui donne des pixels dans l'image tv et une lenteur énervante dans les transmission internet
Michel



Cory

• 27 Août 2017

• #14

Bonjour,
Tant pis pour l’esthétique mais je laisserait la prise proximus et placerait une plaque simple sur la prise TV.
De plus 99% de chance que ces prises se trouveront derrière le meuble TV et donc invisible.
Comme ça je serait certain que cela fonctionne et ainsi ça éviterait au locataire de bricoler ou faire venir proximus qui remplacera votre prise Niko et replacerait la leur.
Cory



fako

• 27 Août 2017

• #15

Merci pour vos reponses!
Cory je ne peux pas placer de cache simple sans deplacer le blochet et ca serais vraiment dommage de casser et reparer. J avoue que j ai plus le temps ni le courage...

Que pensez vous de la solution d omega? Prise niko adsl mais relier la ligne d entree et de sortie ligne hors du boîtier pour ne faire entrer que deux fil.

Ca permet un cablage direct donc pas de perte ou ralentissement et pas de casse et reparation.

Bon apres je sais toujours pas comment



kevin084862

• 27 Août 2017

• #16

est ce que le modem et le téléphone doivent etre au meme endroit? y a t il plusieurs prises de téléphone dans l appartement?

car si c est le cas, vous utilisez ce blochet soit pour le téléphone, soit pour le modem.

la prise que proximus a placée, vous la mettez a l arrivée,(il doit y avoir une autre connection car la dans le blochet c est deux cables d installation interieur) et vous dispatchez l adsl et le téléphone dans deux prises differentes (niko)

est ce faisable pour vous?



Cory

• 27 Août 2017

• #17

Je modifierais une plaque simple de manière à savoir la placer.
Si je viendrais louer chez vous la première chose que je ferait serait de choisir un autre distributeur que proximus avec les changements de raccordements qui y découlent.
Ne pas oublier que le locataire à le choix du distributeur ainsi que de son fournisseur d'énergie.



omega.067

• 27 Août 2017

• #18

kevin084862 a dit:

il doit y avoir une autre connection car la dans le blochet c est deux cables d installation interieur

Cliquez pour agrandir...

comme Dupond, je dirais même plus, c'est de l'utp, pas du vvt



Cory

• 27 Août 2017

• #19

Oui, mais Dupont ou Dupond ?



omega.067

• 27 Août 2017

• #20

Cory a dit:

Oui, mais Dupont ou Dupond ?

Cliquez pour agrandir...

j'ai bien précisé Dupond
