Branchement sonnette netatmo sur ancien carillon Legrand

A

Adzmartin

• 25 Octobre 2024

• #1

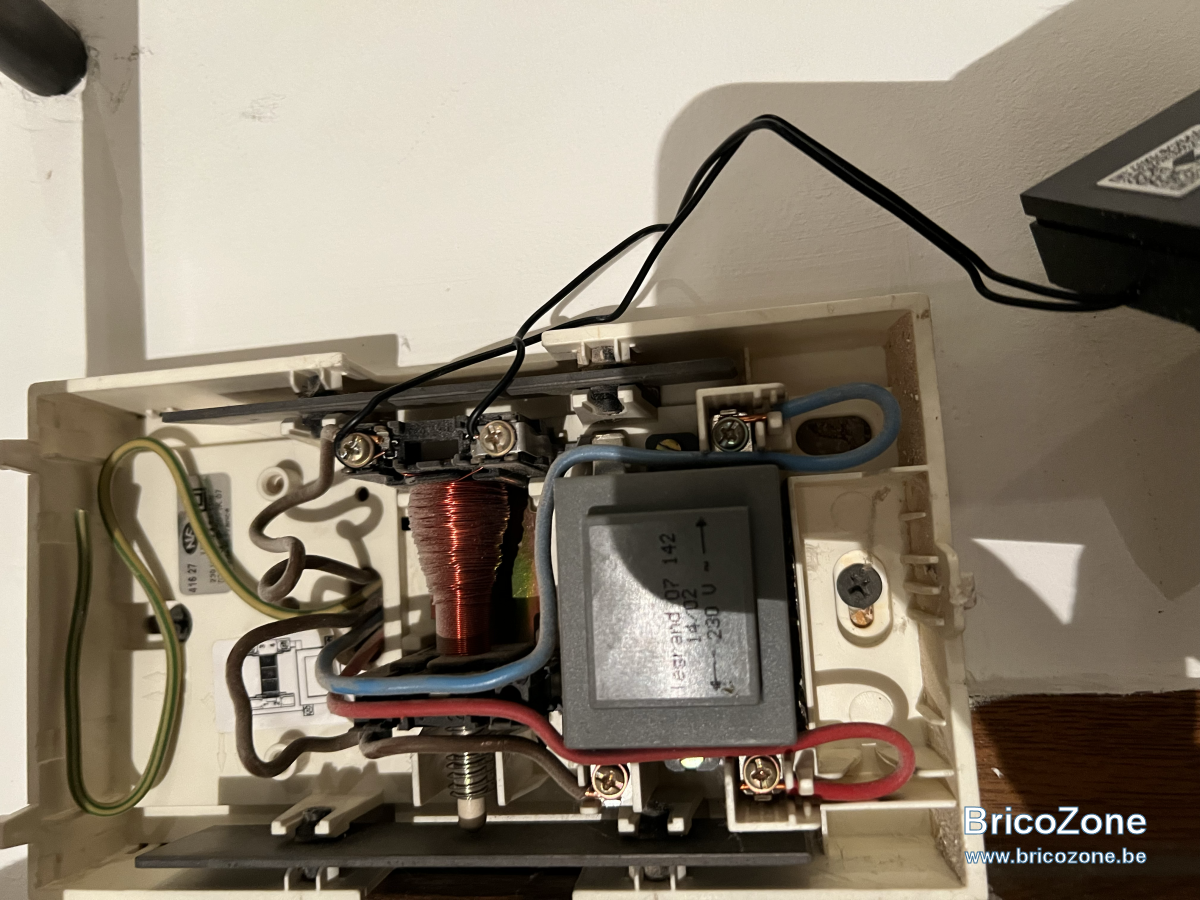

Bonjour. Je viens d'acheter une sonnette connectée netatmo et je n'arrive pas à le faire fonctionner avec le carillon Legrand (modèle 07142).

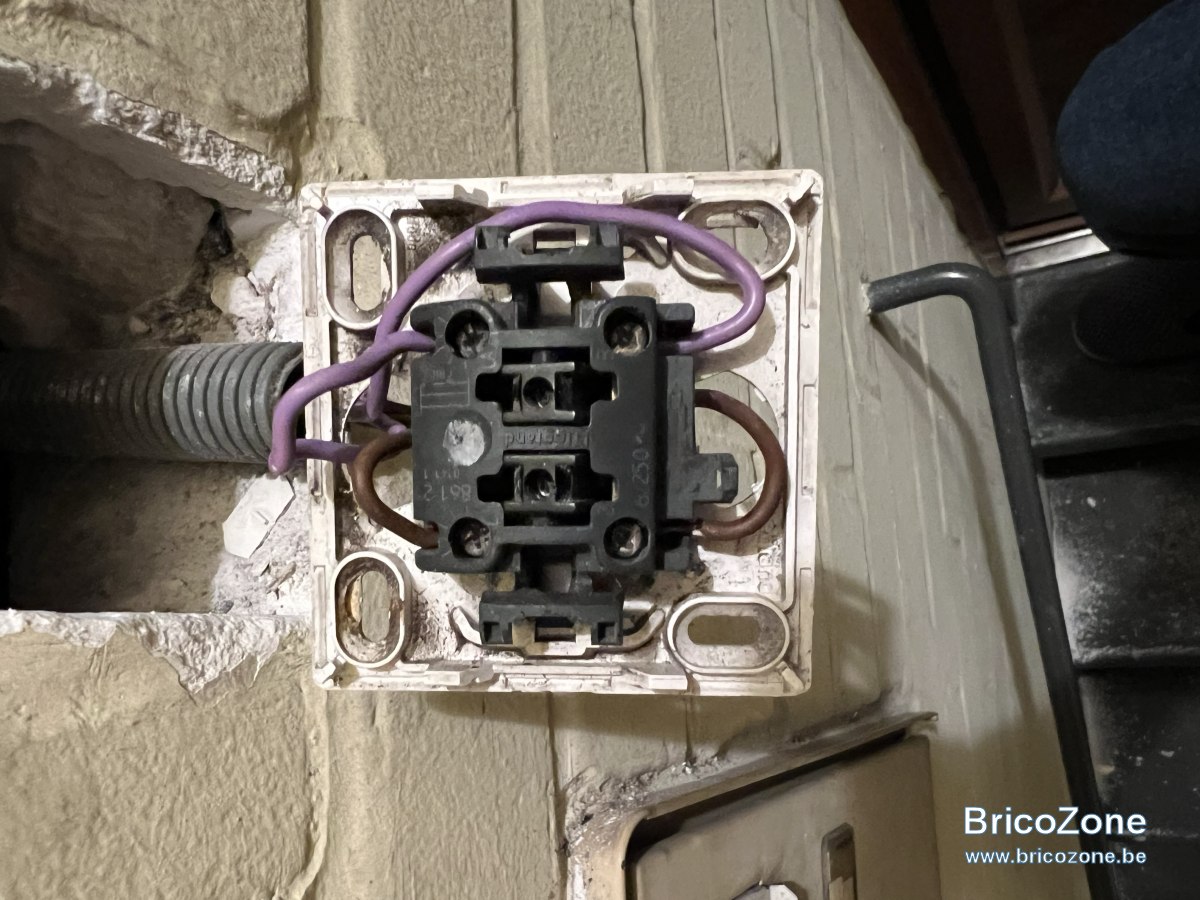

Voici la sonnette qui fait fonctionner 2 carillons (fils marron pour un, fils violet pour l'autre). Je n'ai pas besoin du 2e carillon.

Quand je suis le mode d'emploi de l'installation de la sonnette Netatmo- rien ne se passe, pas de lumière LED. Je pense qu'il n'y a pas d'alimentation au niveau de la sonnette/poussoir (je tiens à signaler que la sonnette Legrand fonctionne).

Quelqu'un peut m'aider?! Merci d'avance.



Wark

• 26 Octobre 2024

• #2

Ils arrivent où les fils ? Je ne vois pas de violet au carillon.



perenoel123

• 26 Octobre 2024

• #3

Voir #1 ,fils brun premier carillon,fils mauve deuxième carillon....



A

Adzmartin

• 26 Octobre 2024

• #4

C'est bien ca. Fils mauve - 2e carillon. Je précise que je n'en ai pas besoin du 2e carillon.



Wark

• 26 Octobre 2024

• #5

Adzmartin a dit:

Bonjour. Je viens d'acheter une sonnette connectée netatmo et je n'arrive pas à le faire fonctionner avec le carillon Legrand (modèle 07142).
Voir la pièce jointe 168813

Voici la sonnette qui fait fonctionner 2 carillons (fils marron pour un, fils violet pour l'autre). Je n'ai pas besoin du 2e carillon.
Voir la pièce jointe 168814


Quand je suis le mode d'emploi de l'installation de la sonnette Netatmo- rien ne se passe, pas de lumière LED. Je pense qu'il n'y a pas d'alimentation au niveau de la sonnette/poussoir (je tiens à signaler que la sonnette Legrand fonctionne).

Quelqu'un peut m'aider?! Merci d'avance.

Cliquez pour agrandir...

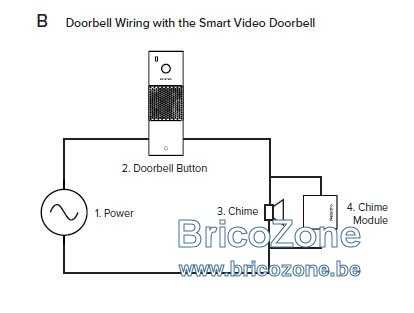

D'après la doc netatmo, il faut ajouter un module au carillon, vous l'avez fait ?



A

Adzmartin

• 26 Octobre 2024

• #6

Oui ça s'est fait.



hql161

• 26 Octobre 2024

• #7

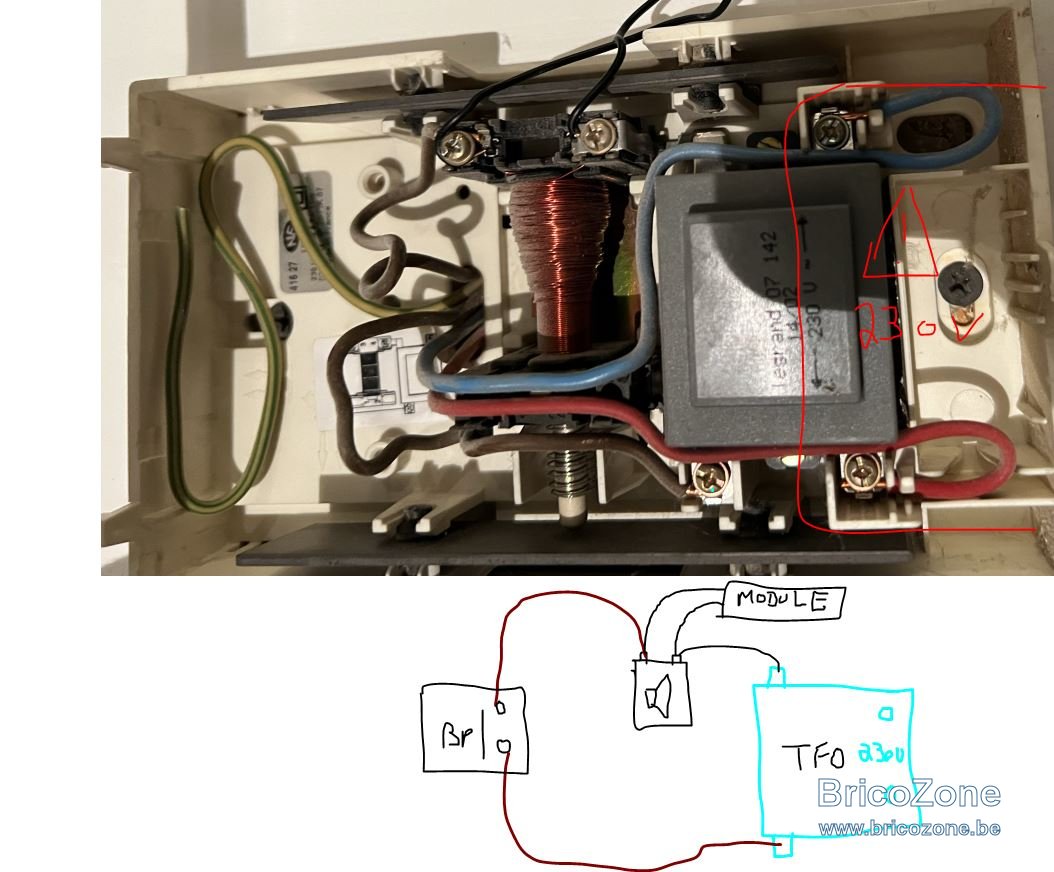

hello,
et le bouton a été remplacé en utilisant les fils marron ?
pour moi, le module est correctement placé sur votre sonette
reste p-e le bouton à placer ?



Dernière édition: 26 Octobre 2024

R

RodBOB

• 27 Mars 2025

• #8

Bonjour
J'ai exactement la même configuration, mais avec un seul carillon Legrand (même modèle).
Avez vous réussi à faire fonctionner la sonnette netatmo ?
Quel est le bon schéma de branchement ?
merci de votre aide.
