Branchement taque à induction

Skokan

• 7 Février 2022

• #1

Bonjour,

Comme tellement d'autres posts, je cherche confirmation avant de faire une erreur avec le branchement de ma taque à induction.

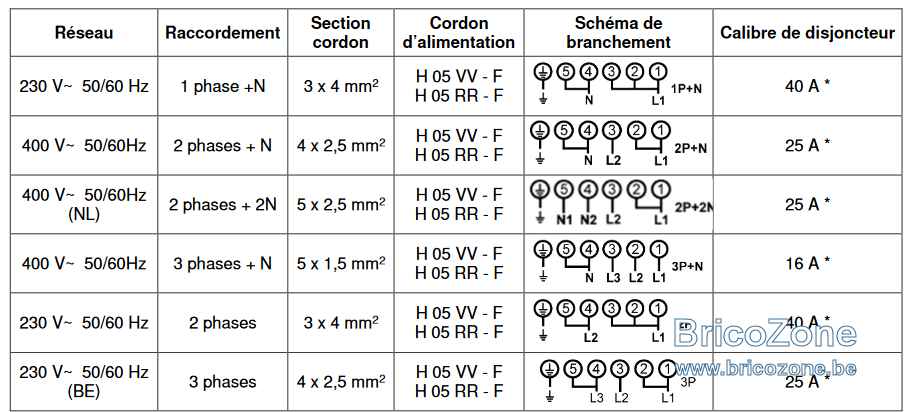

Modèle Novy 1778 dont voici les schémas de branchement possibles

Ma maison est alimentée en 3*400+N. Afin d'éviter toute erreur de nomenclature de ma part, j'ai 3 phases + neutre et je mesure 400V entre phases et 230V entre phase et neutre.
De mon boîtier, je pars avec un disjoncteur existant tetra 25A (donc L1,L2,L3,N) avec un câble 5G2,5 jusqu'à la cuisine.
Si je ne me trompe pas, c'est la seconde ligne dans le tableau que je dois utiliser. Correct?
J'avoue que la mention "BE" dans la dernière ligne me perturbre.

Donc, si mon choix de la deuxième ligne du tableau est bien le bon choix, je n'utiliserais pas la troisième phase, mais juste L1,L2+N.

Merci de partager vos avis éclairés

Bonne soirée!

Skokan



Cory

• 7 Février 2022

• #2

Bonjour,

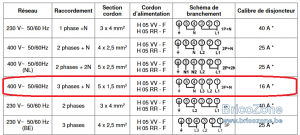

C'est le schéma en rouge qu'il faut.
Mais entre le disjoncteur et le point de raccordement il faut au minimum du 5g4².



Infinity175

• 7 Février 2022

• #3

La mention BE signifie que ce type de triphasé est exclusivement utilisé en Belgique...
C'est le triphasé du pauvre...

Pour le reste, @Cory a tout dit... Vous avez du tri 400v+n...



Skokan

• 7 Février 2022

• #4

@Cory
OK, j'avais aussi regardé la ligne en rouge.
Par contre, je ne suis pas d'accord qu'il faut due 5G4... car comme indiqué dans le tableau c'est du 16A et ils indiquent du 5G1,5 dans ce cas de figure. 4² c'est pour du 40A.
Moi j'ai un disjoncteur 25A tetra existant (le cable est encore à placer).
Du coup, je me demande si je peux faire:
Disj 25A tetra --- cable 5G2,5 --- branchement comme dans ligne rouge.



Cory

• 7 Février 2022

• #5

En triphasé il faut entre le disjoncteur et le point de raccordement du 4² minimum.
En mono il faut entre le disjoncteur et le point de raccordement du 6² minimum.
C'est entre le point de raccordement et la taque qu'il peut y avoir la section indiquée sur le document.
Si pas du 4² ou 6² selon le cas l'installation serait refusée.
Donc pour vous il faudrait, disjoncteur 16A tétrapolaire avec une borne "N" > colonne en 5g4² rigide (minimum) > prise ou nez de raccordement > câble souple minimum 5g1.5² > taque
En rouge ce qui est obligatoire.



Skokan

• 7 Février 2022

• #6

Ah... j'avais mal compris.
Oui oui... entre le raccordement "compteur" et "différentiels/disjoncteurs", c'est bien du 4².
Moi je m'interroge sur la suite.
Y a-t-il un souci en utilisant mon disjoncteur tetra 25A existant? (plus-tôt due de racheter un 16A)
... en placant un cable 2,5² et le branchant comme en ligne 2... ou même en ligne 4 (rouge)?



perenoel123

• 7 Février 2022

• #7

Skokan a dit:

@Cory
OK, j'avais aussi regardé la ligne en rouge.
Par contre, je ne suis pas d'accord qu'il faut due 5G4... car comme indiqué dans le tableau c'est du 16A et ils indiquent du 5G1,5 dans ce cas de figure. 4² c'est pour du 40A.
Moi j'ai un disjoncteur 25A tetra existant (le cable est encore à placer).
Du coup, je me demande si je peux faire:
Disj 25A tetra --- cable 5G2,5 --- branchement comme dans ligne rouge.

Cliquez pour agrandir...

Le tableau du fabricant n est pas juste,2,5 max 20A voir RGIE .



Cory

• 7 Février 2022

• #8

Vous pourriez laisser le disjoncteur 25Am s'il est tétrapolaire avec une borne "N" et placer un câble souple en 2.5² entre le point de raccordement et la taque en suivant le schéma entouré de rouge.

"Le tableau du fabricant n est pas juste,2,5 max 20A voir RGIE"
Ce câble souple ne fait pas partie de l'installation et donc pas soumis au RGIE.



perenoel123

• 7 Février 2022

• #9

Cory a dit:

Vous pourriez laisser le disjoncteur 25Am s'il est tétrapolaire avec une borne "N" et placer un câble souple en 2.5² entre le point de raccordement et la taque en suivant le schéma entouré de rouge.

"Le tableau du fabricant n est pas juste,2,5 max 20A voir RGIE"
Ce câble souple ne fait pas partie de l'installation et donc pas soumis au RGIE.

Cliquez pour agrandir...

Je répondais sur j ai un disjoncteur de 25A et le câble n est pas encore placé. Le câble souple n'est pas soumis au RGIE MAIS BIEN LE CABLE AU DEPART DU DISJONCTEUR,donc il ne faut pas tenir compte du tableau fabricant



Skokan

• 7 Février 2022

• #10

j'ai l'impression qu'on s'éparpille là...
Je n'ai jamais parlé de câble souple... sauf si on considère le câble attaché à taque, qui ne fait effectivement pas partie de l'installation.
La seule question que je pose concerne ce qui se passe entre le disjoncteur 25A et la taque éléctrique.
Avant disjoncteur/différentiel/compteur ne fait pas partie de mon questionnement.



perenoel123

• 7 Février 2022

• #11

Skokan a dit:

j'ai l'impression qu'on s'éparpille là...
Je n'ai jamais parlé de câble souple... sauf si on considère le câble attaché à taque, qui ne fait effectivement pas partie de l'installation.
La seule question que je pose concerne ce qui se passe entre le disjoncteur 25A et la taque éléctrique.
Avant disjoncteur/différentiel/compteur ne fait pas partie de mon questionnement.

Cliquez pour agrandir...

Donc pour un disjoncteur 25A minimum 4 carré.



Cory

• 7 Février 2022

• #12

"La seule question que je pose concerne ce qui se passe entre le disjoncteur 25A et la taque éléctrique."
Mais c'est justement de cela qu'on vous parle depuis le début.
Et je le dit bien au #5
Donc pour vous il faudrait, disjoncteur 16A tétrapolaire avec une borne "N" > colonne en 5g4² rigide (minimum) > prise ou nez de raccordement > câble souple minimum 5g1.5² > taque
En rouge ce qui est obligatoire.



hql161

• 7 Février 2022

• #13

hello
puissance de taque = 11.1KW => 16.02A (c'est juste - juste un 16A quand tout est a fond, il suffirait que la tension soit plus basse pour que le I ++)
donc 25A est mieux, le 5G4 ² est parfait et le câble souple du boitier/nez de racc vers la taque en 5G2.5² min



Skokan

• 7 Février 2022

• #14

Ah juste... 2,5² => 20A max et pas 25A, je me suis trompé.
Avant d'accuser le constructeur Novy d'une erreur, je vois qu'il y a une * derrière chaque intensité.
Voici vers quoi cela renvoie:

Moi ça ne me parle pas, mais bref, c'est juste pour être complet.

Retour à nos moutons.
@Cory si je place un disjoncteur 16A je vais pas mettre du 4², mais du 1,5²
Par contre, si je laisse disjoncteur 25A, là je mets du 4²
Le câble souple de la taque, je ne sais pas quelle est sa section, mais je peux supposer qu'il soit suffisant non??



Cory

• 7 Février 2022

• #15

Bon, je reprend, entre le disjoncteur et le point de raccordement le minimum en triphasé est de 4².
Il s'agit d'une obligation du RGIE qui, je le rappelle, est un condensé de loi et d'arrêtés Royaux et que si ce n'est pas respecté l'installation peut être simplement refusée.
Le reste, ce qui ne fait pas partie de l'installation fixe n'est pas régit par ce RGIE.
Voir l'intégralité sur https://economie.fgov.be/fr/publications/reglement-general-sur-les
J'espère que vous aurez compris cette fois



Skokan

• 7 Février 2022

• #16

@Cory je comprends vite, mais il faut m'explique longtemps

Donc au final pour valider.
Je laisse mon disjoncteur 25A, je tire un câble en 5G4 et je branche selon la ligne indiqué en rouge par Cory

J'ai tout bon? (enfin)



hql161

• 7 Février 2022

• #17

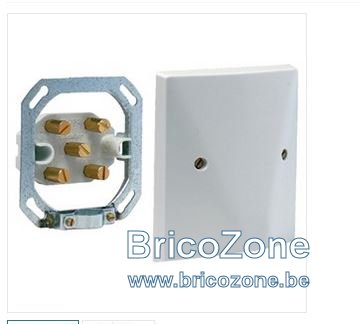

ps : le point de raccordement que Cory parle c'est ça :

du disjoncteur 25A à cette boite (ci-dessus) => xvb 5G4 obligatoire si triphasé
de cette boite à votre taque electrique => cable souple 5G2.5² min



Cory

• 7 Février 2022

• #18

Et bhein voila on y arrive, alléluia.
Il faut bien faire la différence entre ce qui est "immeuble", toute l'installation fixe et immuable régit par des lois (RGIE) et ce qui est "meuble", tout ce qui est mobile ou semi-mobile qui n'est pas régit par le RGIE mais par d'autres règles qui ne nous concernent pas mais dont les détails sont (comme ici) données par le fabricant.



Skokan

• 8 Février 2022

• #19

Merci les gars... c'est bien pour ça que j'aime bien BricoZone



Skokan

• 3 Juin 2022

• #20

Entre temps, la cuisine est posée et j'installe les électros.
Concernant la taque à induction, je constate qu'il n'y a pas de câble fourni et que le connections sont sensées se faire au dos de la taque.
(j'avais prévu une boite de raccordement murale au dos de meuble de cuisine pour venir connecter le câble souple de la taque).
Je n'ai pas de câble souple 5G1.5 (ou plus) sous la main et les magasins de bricolage n'ont pas ce genre de câbles.
Mon câble d'alimentation 5G4 (rigide) arrivant à la boite de raccordement est assez long pour arriver jusqu'à la taque.
Es-ce que je transgresse des règles, si je supprime la boite de raccordement et connecte directement ce câble à la taque?
