Branchement variateur universel à bouton rotatif (Niko)

Dans le forum Electricité générale - par Francois7700 le 30 Septembre 2019

  1. Francois7700

    Francois7700 Hainaut

    Bonjour à tous,

    J'ai un petit problème dans le branchement de mon variateur universel.. (310-0190X Niko)

    Lorsque je branche le circuit de manière simple, tout fonctionne. Mais plus rien ne fonctionne lorsque j'essaie de faire le branchement sur la variateur.

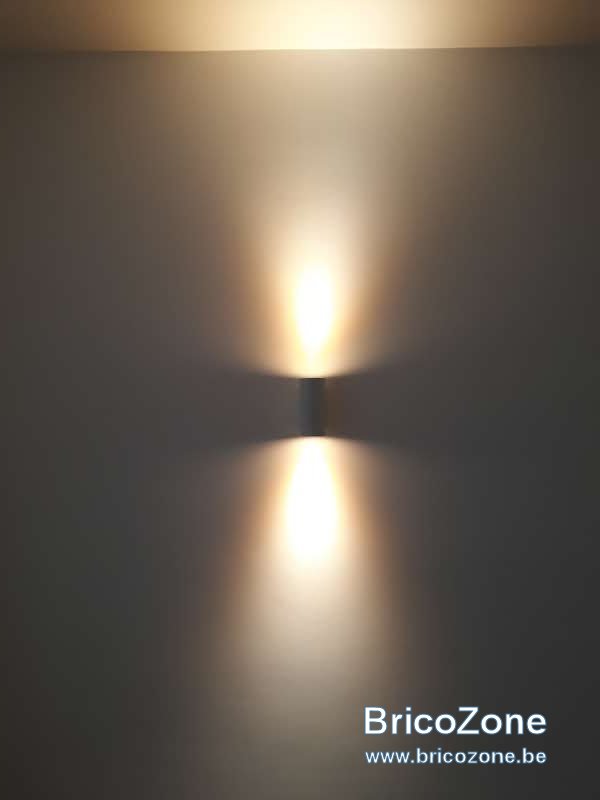

    C'est un variateur qui doit allumer 2 appliques à LED (LEDARE Ampoule LED GU10 600 lumen)

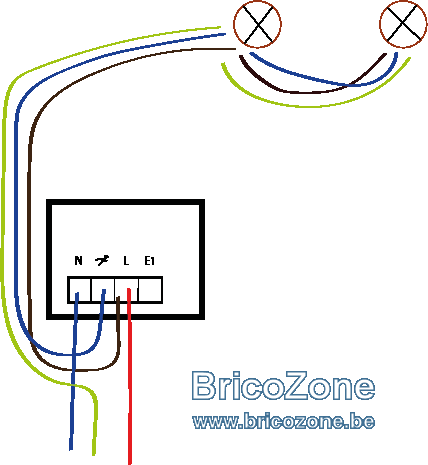

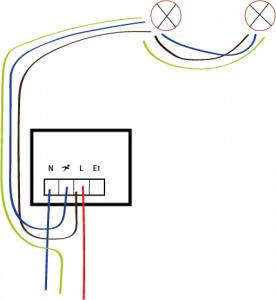

    Pour le branchement du variateur, j'ai fait comme dans le schéma que j'ai dessiné ci-dessous :

    La phase qui vient du panneau sur le L, le fil brun part également du L vers la 1ère lampe.
    Le neutre qui vient du panneau sur le N et il repart vers la lampe à partir du variateur

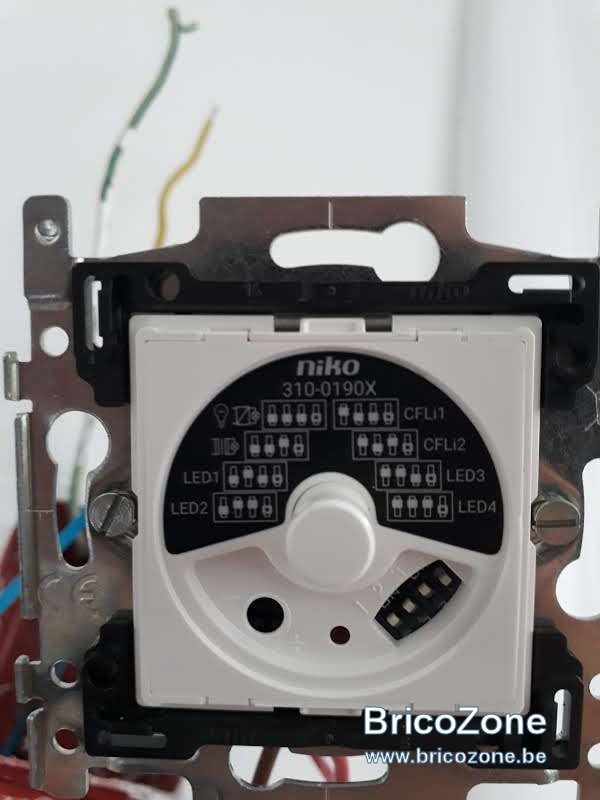

    J'ai ensuite essayé les réglages led 1 / led 2 / led 3 et led 4 mais rien ne fonctionne.. Une petite lumière rouge clignote parfois sur l'interrupteur mais rien de plus..

    Le plan d'installation de Niko : https://www.niko.eu/-/downloadfile/64230d2710284f12ba69a567012132ce

    N'hésitez pas à m'éclairer :D je suis un peu coincé..

    Merci d'avance,

    François
    schéma variateur.png

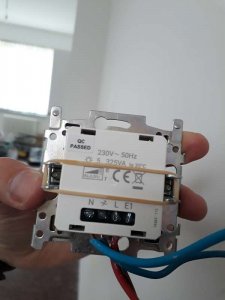

    20190930_164249.jpg 20190930_163104.jpg 20190930_163114.jpg

    Francois7700 , 30 Septembre 2019
    #1
  2. supertoto

    supertoto 50 ans, Hainaut

    votre cablage n'est pas bon, c'est la phase qui est commandée, donc tout les neutres ensembles et la phase des lampe sur le symbole variation, et la phase sur L

    supertoto , 30 Septembre 2019
    #2
  3. Jeuris

    Jeuris Liège

    Elle font combien de W ses leds

    Jeuris , 30 Septembre 2019
    #3
  4. hql161

    hql161 44 ans, Luxembourg

    Hello, comme ceci le cablage :
    ;)


    Dernière édition: 30 Septembre 2019
    hql161 , 30 Septembre 2019
    #4
    Byron aime ça.
  5. Francois7700

    Francois7700 Hainaut

    Francois7700 , 30 Septembre 2019
    #5
    hql161 aime ça.
  6. Vincent Hocquet

    Vincent Hocquet 56 ans, Flandre

    Bonjour. Je me demandais...à quoi sert la borne E1?

    Vincent Hocquet , 31 Juillet 2020
    #6
