Aide câblage bouton poussoir Niko et dimmer MTV500E (Résolu)

Bonjour,

Mes connaissances en électricité sont, comment dire, assez basiques...

J'ai donc besoin d'aide...

J'ai installé des LED dans une terrasse couverte.

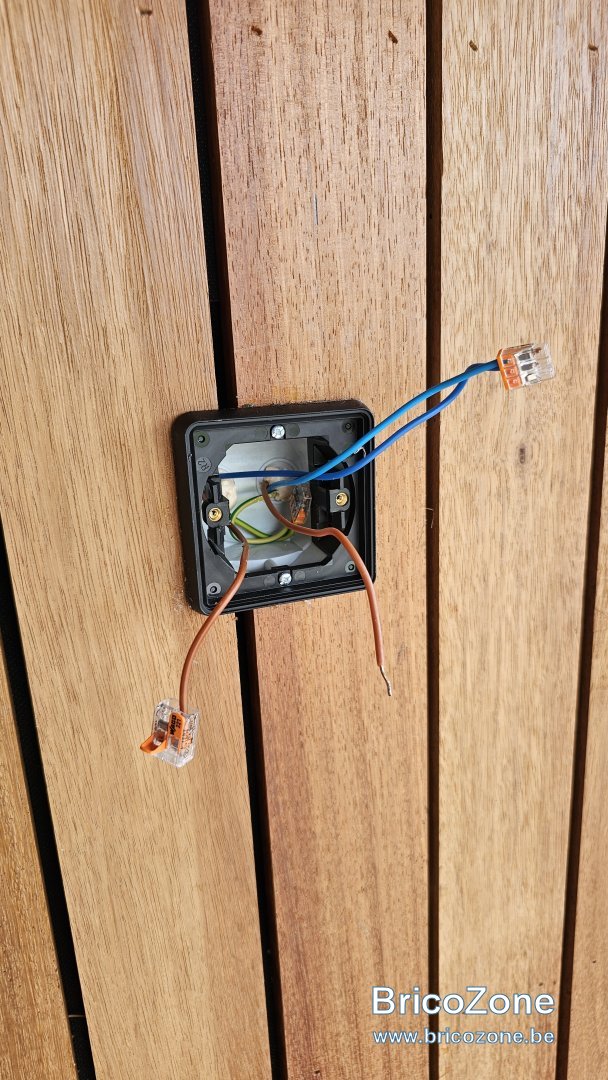

J'ai un câble d'alimentation et un autre qui repart vers les LED.

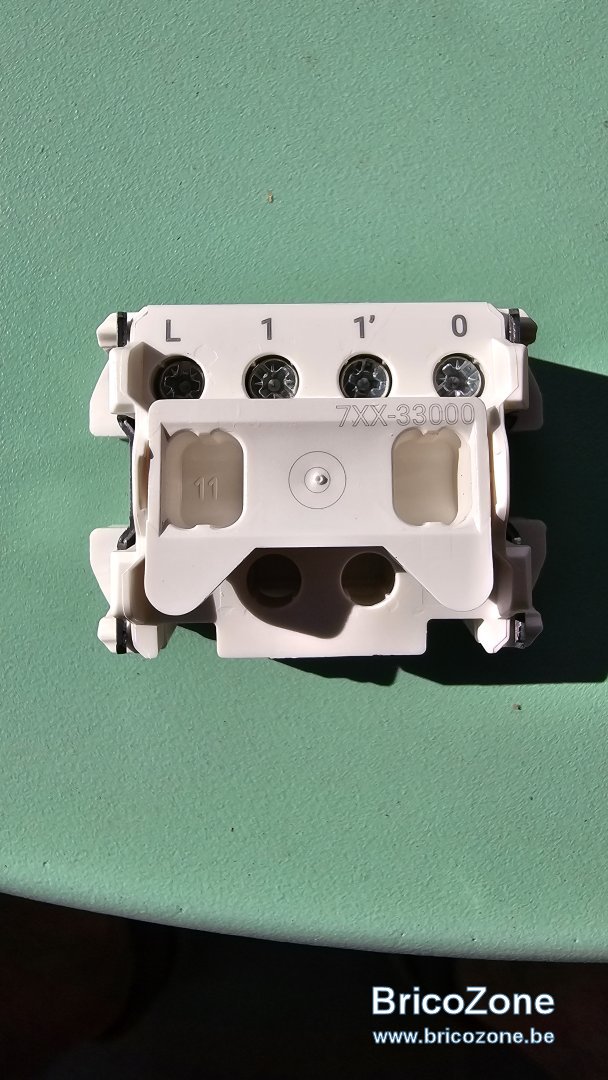

J'ai un interrupteur Niko et un variateur MTV500E

Au mieux, je garde les lampes allumées et je les éteins quand je pousse ou le contraire.

J'ai essayé brun (arrivée) sur L et départ 1 ou 1', nada

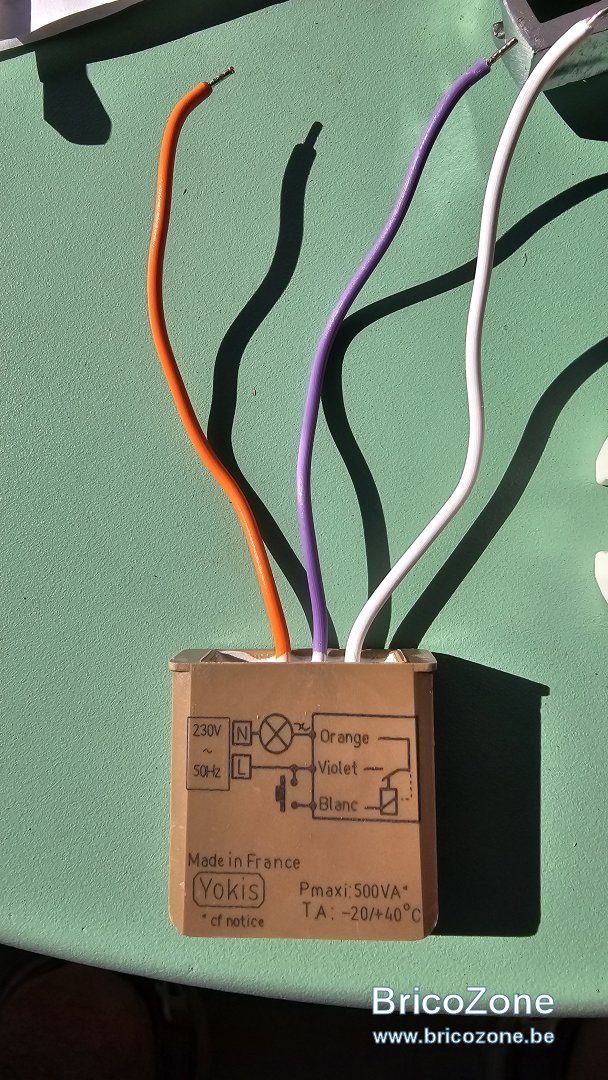

Pour le, MTV

Blanc 1 ou 1'
Mauve sur raccord avec les bleus
Orange sur L

Bref, besoin d'aide pour les raccords

Il manque un composant ?

Merci pour votre aide précieuse et bon we

Faire un schéma à plat avec les couleurs des fils, ce sera plus simple pour répondre et de comprendre la situation.
Quel est le type de LED? 230V? Dimmable ou non ?

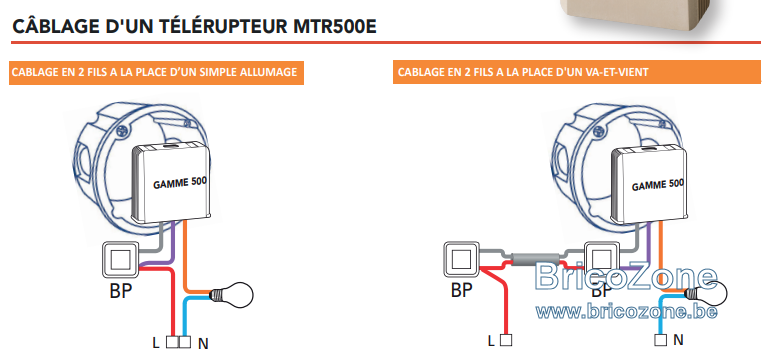

Bleu Installation - Lampe- Orange MTV500E

MTV500E blanc - 1 BP

MTV500E violet - L BP
MTV500E violet - Brun Installation

BG1000 a dit:

Faire un schéma à plat avec les couleurs des fils, ce sera plus simple pour répondre et de comprendre la situation.
Quel est le type de LED? 230V? Dimmable ou non ?

Bleu Installation - Lampe- Orange MTV500E

MTV500E blanc - 1 BP

MTV500E violet - L BP
MTV500E violet - Brun Installation

Cliquez pour agrandir...

Merci pour ta réponse

Effectivement, j'avis inversé les couleurs.

Entretemps, j'ai trouvé un schéma plus clair sur le site de Yokis (en couleur)



Et ça marche.

A plus
