Cabane en bois sur pilotis

B

betedesvosges

  • #1
Bonjour,

Au retour des beaux jours, je pense réaliser une cabane en bois sur pilots

J'ai fait un premier croquis sur sketchup : (le toboggan sera une vraie glissière )



Concernant la plateforme de la structure, j'hésite entre deux possibilités :

- Soit faire un contour avec des solives fixées avec des vis/tirefonds ;



- Soit utiliser des poutres sur des équerres métalliques :



Quelle est la meilleure des deux solutions ? Merci !

  • #2
Il y a aussi cette disposition :

  • #3
La cabane de mes enfants est construite avec des vis.

Ledeutsch.

  • #4
De mon côté, j’ai utilisé des tiges filetées pour fixer la structure horizontale aux poteaux.

c’est d’ailleurs ce qui est écrit sur ton croquis.

  • #5
Bonjour,
J'ai un peu avancé dans ma réflexion et ai refait un dessin plus précis.
Concernant l'ancrage dans le sol, y a t-il un intéret d'utiliser des support à sceller ou peut-on sceller les poteau (7x7à) directement dans le béton ?

  • #6
Dans les kits en vente, c'est des grosses visses. On a pris avec des balançoires en dessous. Il y a d'abord une plateforme á la meme hauteur que votre schema avec escalier, tobogan + acces au dessus des balançoires. C'était plus grand et creuser/placer juste les ancrages était pas facile.

  • #7
betedesvosges a dit:
Bonjour,
J'ai un peu avancé dans ma réflexion et ai refait un dessin plus précis.
Concernant l'ancrage dans le sol, y a t-il un intéret d'utiliser des support à sceller ou peut-on sceller les poteau (7x7à) directement dans le béton ?
Cliquez pour agrandir...
Perso, je scellerais les pieds avec des fixations en "H" dans des plots en béton.(Suivant la taille de la cabane, à couler dans des tubes PVC ou des rehausses de chambre de visite).

  • #8
Merci pour vos conseils sur le sujet, qui m'amènent à d'autres questions :
Est-ce que des supports à enfoncer seraient suffisant ? ou vaut-il mieux prévoir des supports à sceller dans du béton ?
La plateforme fera 1,2 m x 2,4 m avec une hauteur de 1,2 m
Les poteaux seront en 7x7.
Concernant la plateforme en elle même, le cadre sera réalisé avec des poteaux de 7x7 et le plancher sera réalisé en lame de terrasse de 19mm d'épaisseur.
Sachant que sa largeur fait 1,2 m, est ce que 3 points d'appui suffisent (espacés de 60 cm) ou faut il en prévoir 4 (espacés de 40 cm) ?
Pour fixer la structure horizontale, est-ce une bonne idée d'utiliser des équerres + contreventements (non représentés sur le dessin ) ?

  • #9
Franchement, scelle dans du béton, ta construction présentera une fameuse prise au vent. Pour être convaincu, va faire un petit tout sur www.bricozone.be/t/lhumeur-de-noel.127191/page-168#post-1651448 , ;)
Pour les poteaux, je choisirais du 90x90, j'ai des poteaux de clôture de 70x70, je ne voudrais pas les utiliser comme piliers pour une cabane.

  • #10
Poteau 6,8x6,8, planche de 19mm ecart de 55 cm solive compris, pas d'equerre que des visses (avec rondelle et capuchon en plastique pour la tete des grosses) et contreventement chez une grande marque allemande.

  • #11
Tous les plans et propositions d'ancrage au sol me semblent également bons et suffisants;, question de gout. garder à l'esprit que la Belgique, ce n'est pas le Kansas, et que des vents à 300 km/h, ce n'est pas fréquent...

Au niveau sécurité, l'angle du toboggan me semble parfait, en revanche l'escalier semble raide. 20 ou 30 cm de recul semblerait plus sur. Aucun tire fond ne doit dépasser du bois. Au besoin, percer une trou avec une large mèche Forstner pour que les têtes de vis ne dépassent pas le bois. Un coup de tête contre une tête de tire fond en acier, c'est passage aux urgences avec point de suture, contre un bois plat, c'est un simple hématome.
Ne pas oublier de casser tous les angles (idéalement un quart de rond) sinon un chanfrein arrondi à la ponceuse : un doigt d'enfant qui heurte un angle saillant, c'est une coupure ou au pire une fracture, contre un angle arrondi,ce sera juste un bleu :) Si ouvertures type portes ou fenêtres, prévoir 1,5 cm de chaque coté pour qu'un doigt ne puisse ps être violemment pincé.

Ce sont des détails, mais ça peut vous éviter de passer une très mauvaise journée aux urgences pédiatriques...

  • #12
Xaxav a dit:
Poteau 6,8x6,8, planche de 19mm ecart de 55 cm solive compris, pas d'equerre que des visses (avec rondelle et capuchon en plastique pour la tete des grosses) et contreventement chez une grande marque allemande.
Cliquez pour agrandir...
Merci !
Mais sans équerres, comment est-ce que je fixe ma structure de plancher sur les poteaux verticaux ?
Comment est-ce que je fixe les poutres horizontales entre elles ?
(J'ai prévu des contreventements mais je ne les ai pas dessiné)



jean_marc_cse a dit:
Tous les plans et propositions d'ancrage au sol me semblent également bons et suffisants;, question de gout. garder à l'esprit que la Belgique, ce n'est pas le Kansas, et que des vents à 300 km/h, ce n'est pas fréquent...

Au niveau sécurité, l'angle du toboggan me semble parfait, en revanche l'escalier semble raide. 20 ou 30 cm de recul semblerait plus sur. Aucun tire fond ne doit dépasser du bois. Au besoin, percer une trou avec une large mèche Forstner pour que les têtes de vis ne dépassent pas le bois. Un coup de tête contre une tête de tire fond en acier, c'est passage aux urgences avec point de suture, contre un bois plat, c'est un simple hématome.
Ne pas oublier de casser tous les angles (idéalement un quart de rond) sinon un chanfrein arrondi à la ponceuse : un doigt d'enfant qui heurte un angle saillant, c'est une coupure ou au pire une fracture, contre un angle arrondi,ce sera juste un bleu :) Si ouvertures type portes ou fenêtres, prévoir 1,5 cm de chaque coté pour qu'un doigt ne puisse ps être violemment pincé.

Ce sont des détails, mais ça peut vous éviter de passer une très mauvaise journée aux urgences pédiatriques...
Cliquez pour agrandir...
Merci pour les conseils, je prends note. Le tobogan sera en plastique, probablement de type : https://www.oogarden.com/prod-29600-Glissiere-Yulvo-H120-L200-Vert-OOGarden.html
Concernant l'escalier, je prend note. Il faut que je travaille encore sur le sujet.

  • #13
betedesvosges a dit:
Concernant l'escalier, je prend note. Il faut que je travaille encore sur le sujet.
Cliquez pour agrandir...

Et pour ce qui est de la fixation sécurisée de l'escalier et du toboggan, ou pourra en reparler.

Cas vu chez un ami : maisonnette de ce type prévue pour des enfants de 4 à 6 ans, lors d'un BBQ familial les "grands" de 16/17 ans montent dessus à plusieurs : badaboum ! d'une hauteur de 1,20m ils ne sont pas blessés, à part quelques bleus et bosses...

  • #14
jean_marc_cse a dit:
Et pour ce qui est de la fixation sécurisée de l'escalier et du toboggan, ou pourra en reparler.

Cas vu chez un ami : maisonnette de ce type prévue pour des enfants de 4 à 6 ans, lors d'un BBQ familial les "grands" de 16/17 ans montent dessus à plusieurs : badaboum ! d'une hauteur de 1,20m ils ne sont pas blessés, à part quelques bleus et bosses...
Cliquez pour agrandir...
Tu vois, c'est pour ce genre de truc que je préfère des poteaux plus gros.
Tu sais jamais ce qui peut arriver.
Idem pour le vent, on n'a pas des vents à 250 km/h mais du 100, oui. :)

  • #15
jean_marc_cse a dit:
Et pour ce qui est de la fixation sécurisée de l'escalier et du toboggan, ou pourra en reparler.

Cas vu chez un ami : maisonnette de ce type prévue pour des enfants de 4 à 6 ans, lors d'un BBQ familial les "grands" de 16/17 ans montent dessus à plusieurs : badaboum ! d'une hauteur de 1,20m ils ne sont pas blessés, à part quelques bleus et bosses...
Cliquez pour agrandir...

Quand je vois la fixation du tobogan sur une aire de jeux Fatm00se ... je me dit que ça va pas tenir longtemps.
Deux petites vis de 3-4 centimètres de long ...

Je dois toujours d'ailleurs trouver une solution car même s'il est peu utilisé et que ma fille ne fait que 18kg ... la vis bouge déjà pas mal !

Le reste semble OK sur leurs aires de jeux, mais pour le tobogan, c'est pour moi très très très très light :(

  • #16

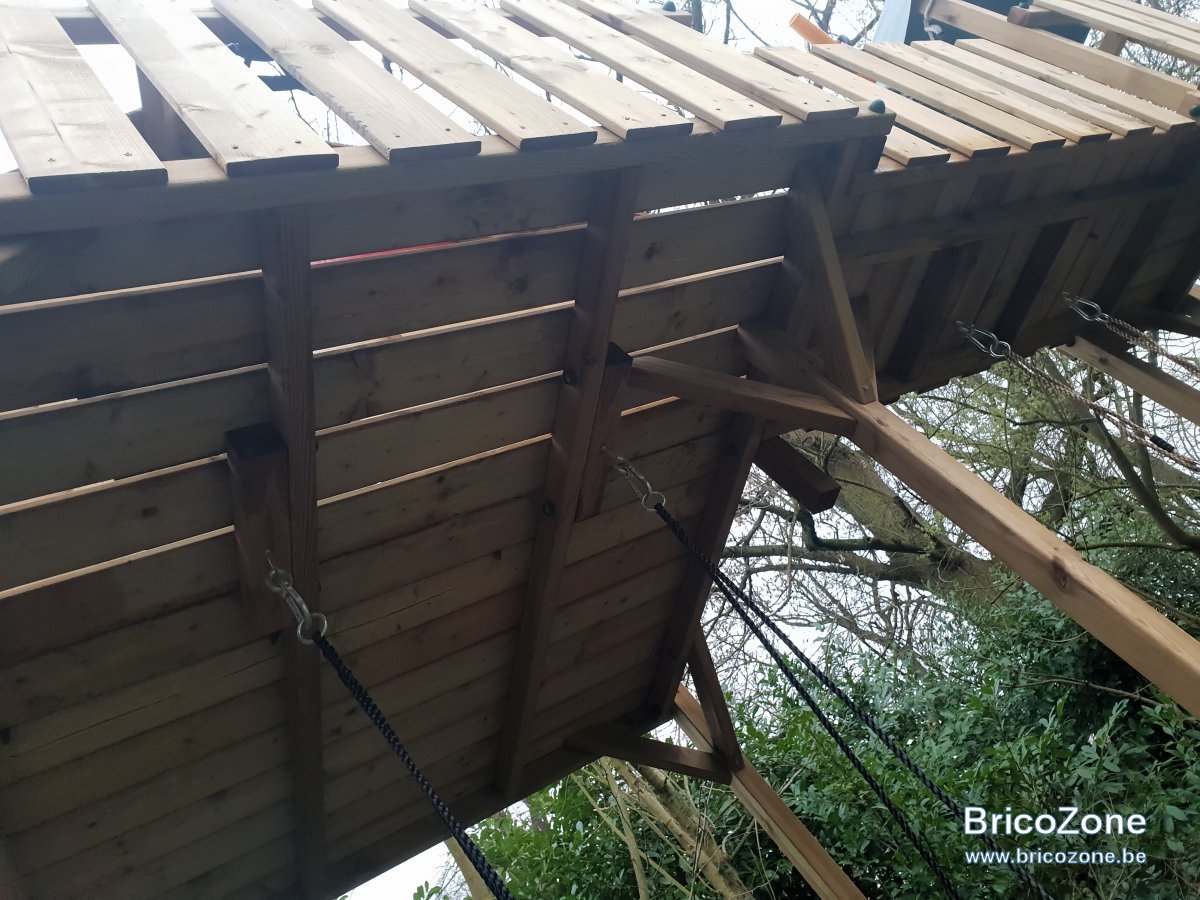

Pour le toboggan de la cabane de mes petites filles, j'ai utilisé 4 boulons tête plate à travers le toboggan et la traverse.
Résiste depuis 2-3 ans
images

  • #17

2 adultes sont déja monté ensemble.

  • #18
Super Merci ! Ca ressemble a ce que je veux faire (en un peu moins haut)
Quelle est la dimension des poutres ?
Quel est l'espacement entre 2 poutres sous le plancher ?

  • #19
A.L. a dit:
Tu vois, c'est pour ce genre de truc que je préfère des poteaux plus gros.
Tu sais jamais ce qui peut arriver.
Idem pour le vent, on n'a pas des vents à 250 km/h mais du 100, oui. :)
Cliquez pour agrandir...

ce ne sont pas poteaux qui ont cédés, mais le toboggan qui s'est détaché par ce qu 'il était fixé à l'arrache avec 2 (deux :tired_face: :tired_face:) vis bien trop courtes !

  • #20
Les traverse sont en 6,8x4,3 comme les equerres. Certainement une taille standart.

Je voudrais poser une question aux autres: comment vous couvrez les ancres en H pour ne pas se blesser ?
