Câblage discret de points lumineux au plafond

C

Christ0phe

• 4 Avril 2022

• #1

Bonjour,
Je rénove l'installation électrique de ma maison construite à Bruxelles en 1953. Le problème rencontré concerne la liaison entre les nouveaux interrupteurs que je place et les points lumineux au centre des plafonds des chambres. En effet l’ancien chemin de câble passe par diverses boîtes de dérivation qui seraient très difficiles à repérer puis à extraire pour faire passer mes nouveaux câbles. Je me suis réduis donc à poser des goulottes en apparent le long des plafonds. Les plafonds sont en espèce de plâtre mélangé à de la tresse ou de la fibre. L’épaisseur de ce plâtre posé directement sur le bas des solives est de 15mm.

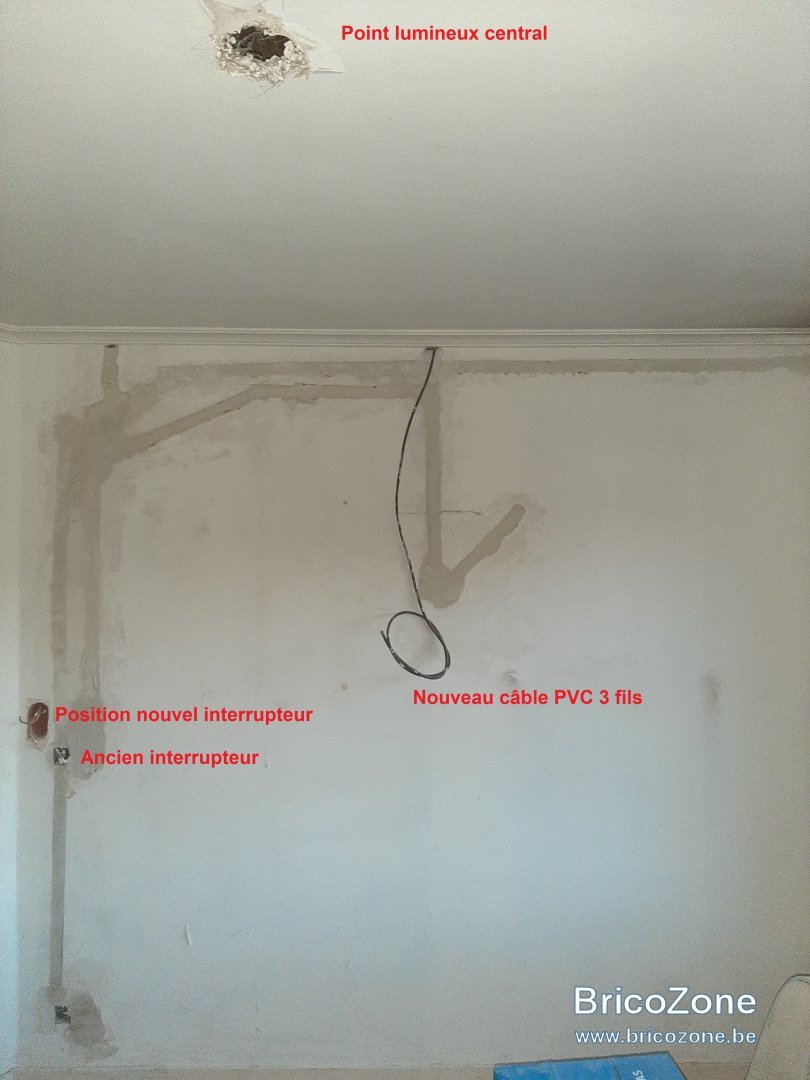

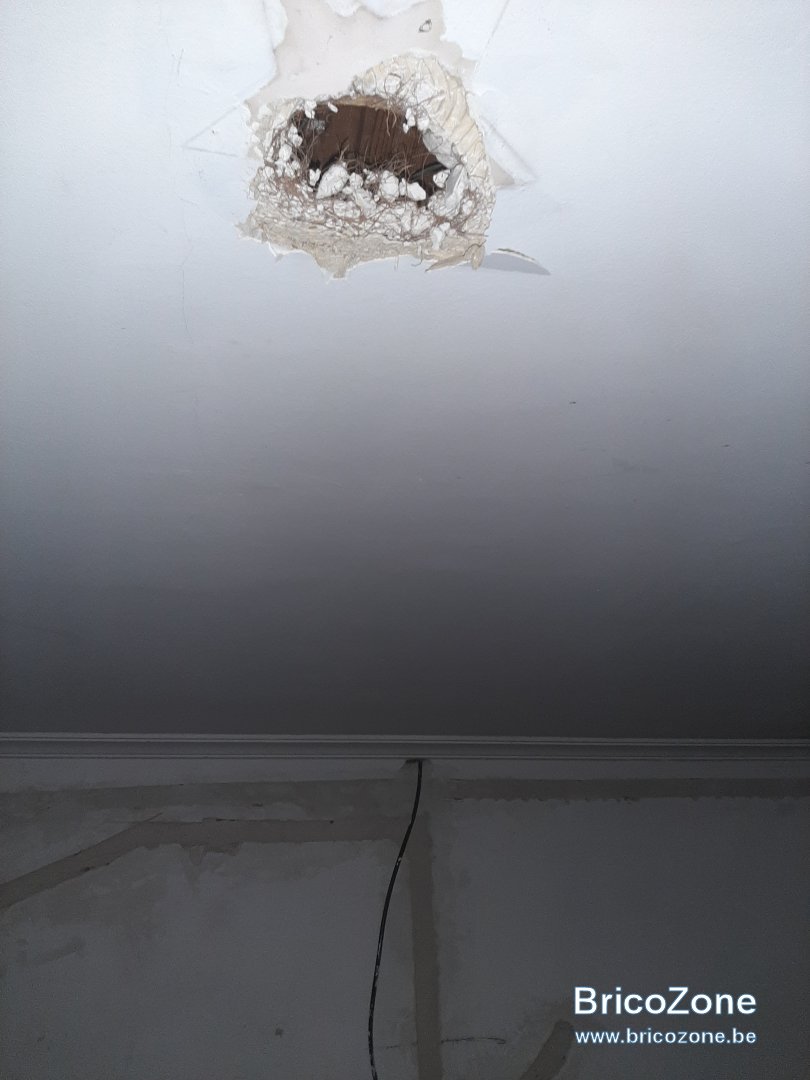

J'ai attaché à ce message deux photos pour montrer un exemple de situation...
Est-ce que quelqu’un aurait des recommandations pour intégrer le plus élégamment possible une fine goulotte dans cette configuration ? Comment découper proprement et avec quel outil une rigole tout le long du futur emplacement de la goulotte ? La difficulté m’a l’air de trancher franchement dans ce mélange plâtre/treillis fibreux…
Quelle solution pour le virage entre le haut du mur latéral et le début du passage plafond puisque je passe par une moûlure…
Merci pour toutes vos suggestions, j’ai vraiment peur de me retrouver avec d’horribles goulottes sur la moitié de mes plafonds…
Une bonne journée à vous tous.
Christophe



flashman

• 4 Avril 2022

• #2

Le principe d'une goulotte, c'est d'être apparent........

En creusant sur une telle longueur, vous allez juste déforcer le plafond qui va tomber en morceau.

Si vous voulez travailler en encastré, on réutilise les tubes ou on cloche tout les X cm (ou il y a un chevron)



Dernière édition: 4 Avril 2022

flashman

• 4 Avril 2022

• #3

Du câble comme utilisé ne peut pas être encastré directement, c'est interdit. Il faut du xvb/xgb de même section que l'alimentation pour pouvoir encastrer directement.



C

Christ0phe

• 4 Avril 2022

• #4

Bonjour,
2 questions:

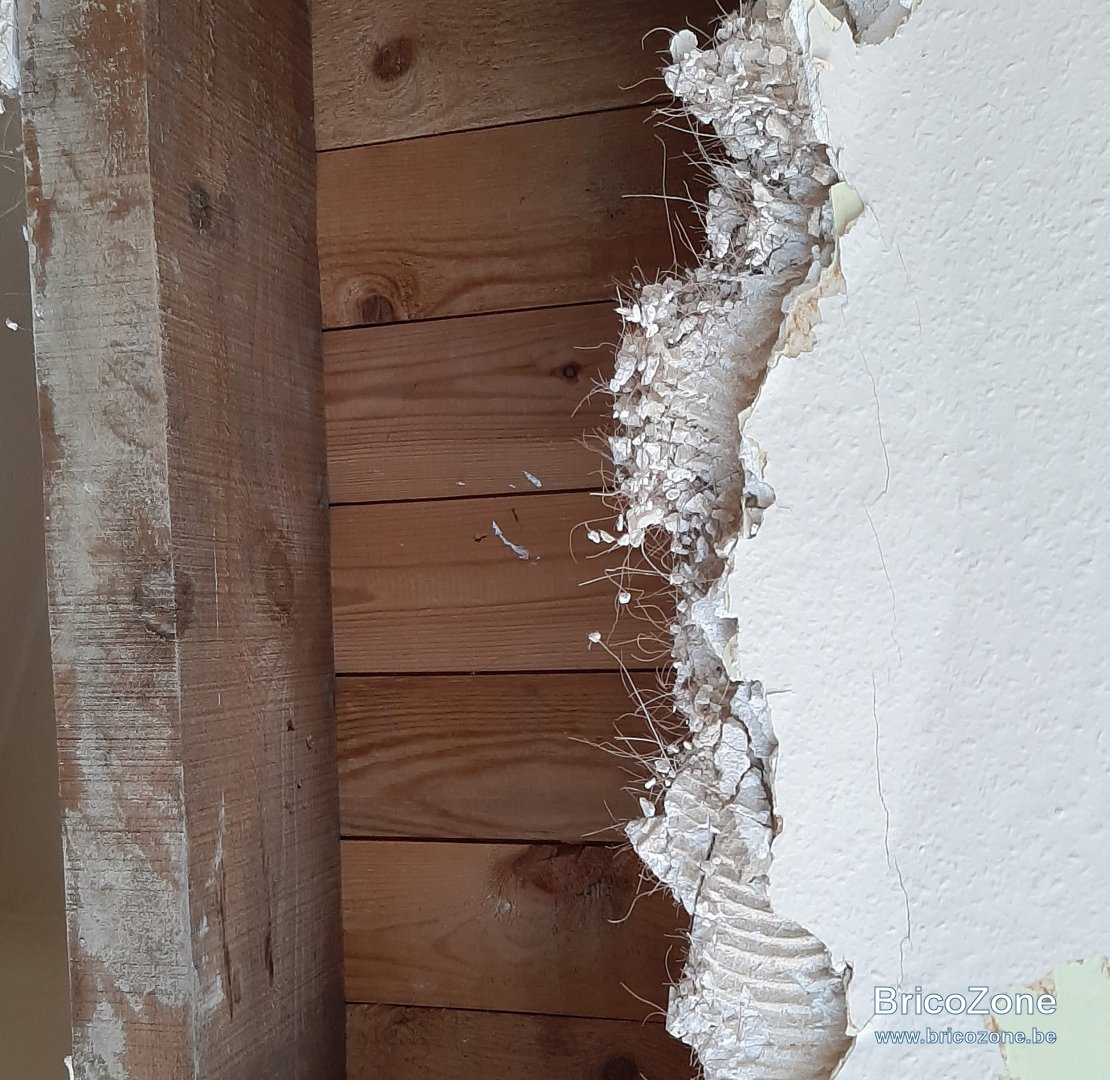

• je pensais découper délicatement à la petite disqueuse une bande de 2 ou 3 cm autour du futur chemin de câble. En annexe, un détail du plafonnage, je ne comprends pas bien comment il est fixé/collé aux solives mais es-tu sûr qu'il y a danger d'un effondrement général?
• pour le câble lui-même: si on laisse le nouveau qui apparaît sur la première photo, je dois le mettre en fine goulotte (j'ai pensé à une Legrand 10 ou 12mm), goulotte que je colle aux solives au FixAll ou plâtre rapide. C'est accepté cela?

Merci encore...



C

Christ0phe

• 4 Avril 2022

• #5

Le câble que vous voyez sur la première photo est du XVB 3G 2,5mm du coup je ne comprends pas votre commentaire sur l'interdiction de l'encastrer...



flashman

• 4 Avril 2022

• #6

Si c'est du xvb, ça va... Ça a l'air plus fin et noir sur la photo.


Le plâtre est simplement collé sur de fines languettes de bois clouées au plafond.



Dernière édition: 4 Avril 2022

C

Christ0phe

• 4 Avril 2022

• #7

Plâtre sur fines languettes: justement, je pensais que le fait de couper une fine tranche tout le long n'allait pas faire effondrer tout le plafond puisque les fines languettes clouées sont toutes individuelles... Je me trompe?



flashman

• 4 Avril 2022

• #8

Tout va se déforcer si on fait une rainure........



guirikiki

• 5 Avril 2022

• #9

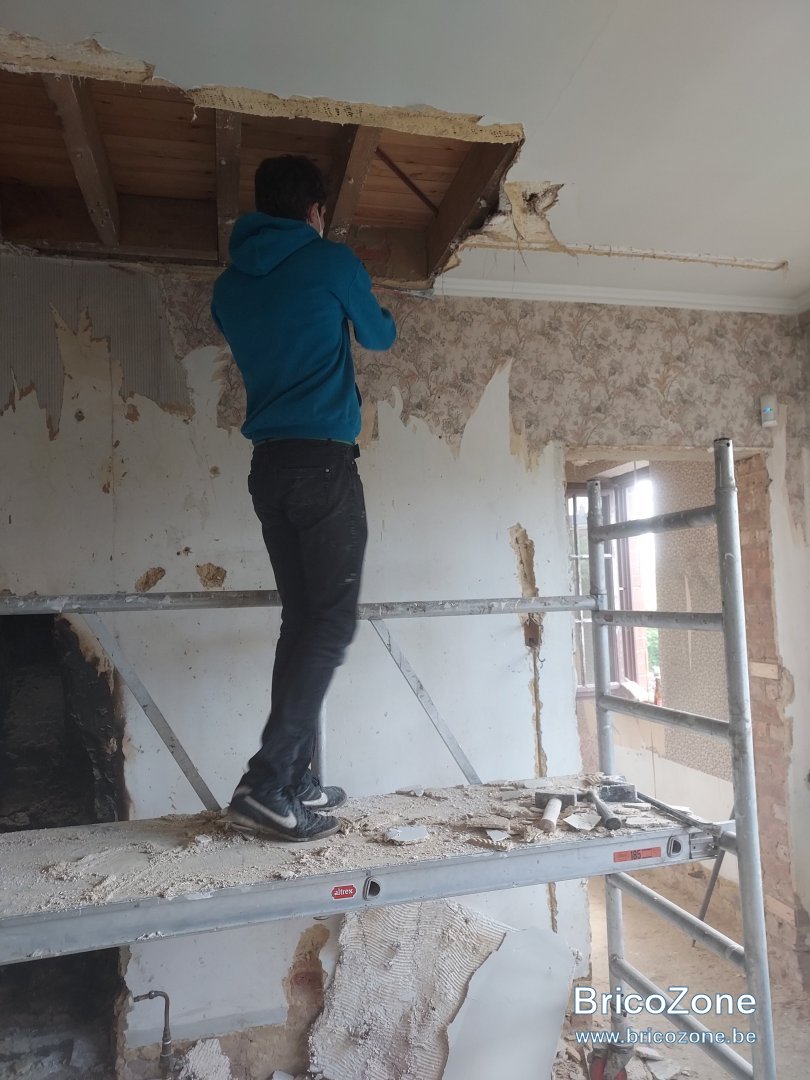

J’avais exactement le même plafond chez moi, qui était fixé à l’aide de clous directement aux solives. Cela s’enlevait parfois par plaques ; j’ai peur qu’avec une rainure cela déforce le tout. Après il y’a toujours possibilité de refaire le plafond mais c’est un sacré boulot..



guirikiki

• 5 Avril 2022

• #10



C

Christ0phe

• 5 Avril 2022

• #11

Ou peut-être clocher (genre 5cm de diamètre) tous les 20-30cm pour passer le câble du mur progressivement vers le point central.
Je vais aussi tenter d'introduire un endoscope par le trou central et voir ce qu'il y a dans le chemin...



C

Christ0phe

• 5 Avril 2022

• #12

... ou encore: rechercher la présence du ou des boîtiers de dérivation entre l'ancien interrupteur et le point lumineux.
Est-ce que quelqu'un a de l'expérience sur par exemple un détecteur de métaux pour cette recherche?



guirikiki

• 5 Avril 2022

• #13

Ce qui est compliqué pour passer le câble, c’est que si vous devez traverser une solide avec le câble il faut obligatoirement trouer la solive car pas d’espace entre la solive et le plafond car directement fixe dessus. C’est ce qu’on voit sur mon image ci dessus où ils avaient fait passer le câble entre le plancher et la solive en faisant un petit trou (tuyau en métal de couleur rouge). La goulotte reste le plus simple mais il faut voir niveau esthétique..



flashman

• 5 Avril 2022

• #14

Il n'y a besoin de rien de spécifique pour trouver une boite, suffit d'être logique... Soit elle est dans le mur (perpendiculaire au blochet, ou, entre les 2 angles) suffit de tapoter, soit, elle est dans le plancher, et dans ce cas, il y a une petite trappe dans le plancher au-dessus (planches découpées et vissées ensuite).



C

Christ0phe

• 5 Avril 2022

• #15

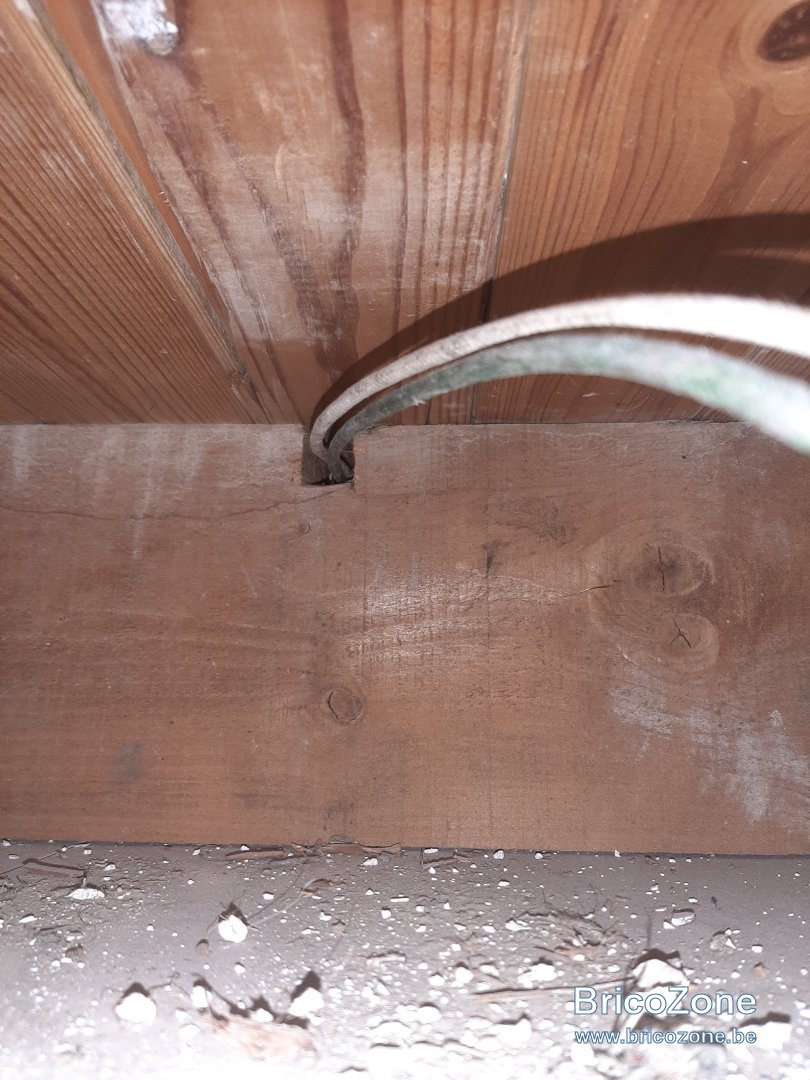

Dans mon cas c'est un peu différent car les anciens câbles sont posés sur une dent, coupée sur le sommet des solives... voir photo ci-dessous...



C

Christ0phe

• 5 Avril 2022

• #16

Recherche de boîte de dérivation:
- tapoter: non, pas toujours. Dépend de la couche de finition qui la recouvre
- par le plancher du dessus: pas dans mon cas en tout cas car au-dessus du plancher il y a une sous-couche puis du QuickStep...

Du coup l'expérience de détecteurs de métaux ou autres m'intéressent !



flashman

• 5 Avril 2022

• #17

Un câble, ça suit un trajet logique... Et, ici, c'est une gaine, pas un câble, c'est encore plus facile.

Et même avec 3cm de plâtre, ce qui n'est pas fréquent, ça s'entend.


Avec un peu de logique, dans le pire des cas, faut pas plus de cinq minutes pour la trouver (d'autant qu'on peut casser, c'est en travaux).


Strictement aucun intérêt d'acheter un détecteur juste pour ça.



C

Christ0phe

• 5 Avril 2022

• #18

On peut pas trop casser justement car comme on le dit plus haut tout le plafond risque de s'éffondrer...
Mais je vous tiens au courant de mes investigations...



flashman

• 5 Avril 2022

• #19

Il y a une différence entre faire quelques trous ou une saignée bien longue... Et, si on casse, il y a 99% que ça soit dans le mur de toute façon (ou l'on s'en moque).



C

Christ0phe

• 19 Avril 2022

• #20

Bonjour,

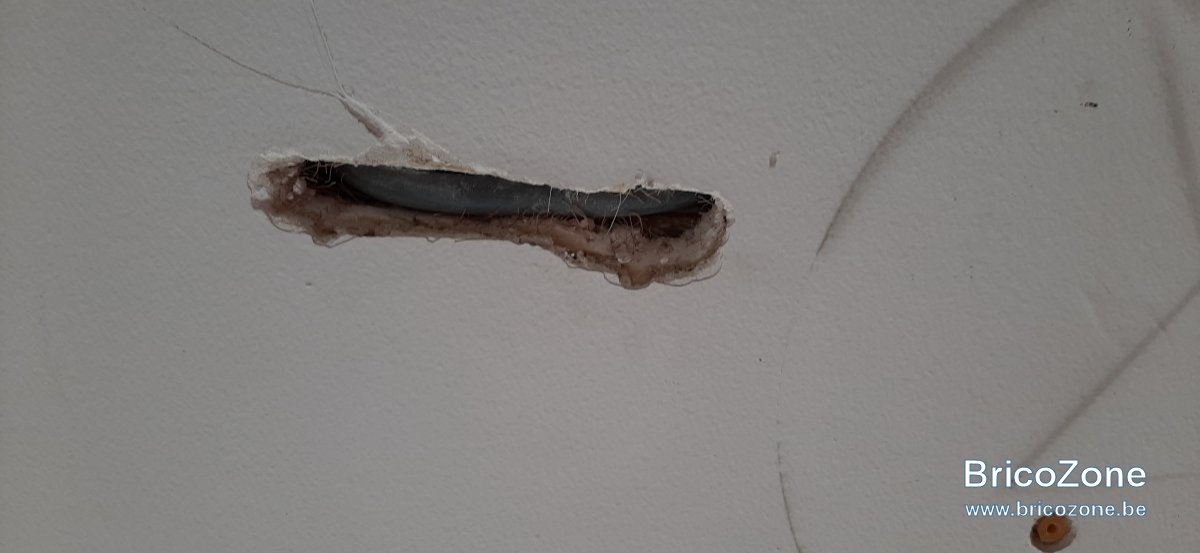

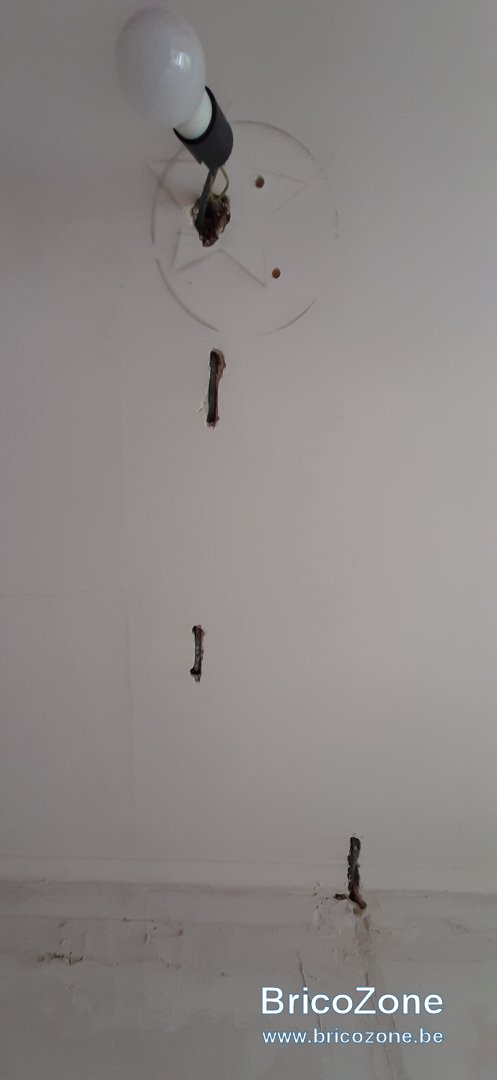

Je me suis basé sur vos précieux commentaires et avec un couteau à Gyproc, j'ai réussi à limiter la casse (voir photos attachées)
Quelle est la meilleure façon de faire la finition dans l'optique dans un premier temps de ne pas avoir à repeindre tous les plafonds? J'ai pensé mettre un point de Fix All entre le câble et la solive, puis passer du Joint Filler pour Gyproc?
Merci encore à tous.
