Cablage d'un moteur monophasé a deux sens de rotation et 1 condensateur

Bonjour,

Je suis technicien en maintenance industriel et je bloque sur un moteur monophasé, je n'arrive pas à comprendre sont fonctionnement. Je vous donne le contexte: j'ai un reservoir de stockage de chocolat qui est en panne. Toute la commande de ce réservoir est géré par une carte électronique propriétaire. La carte est HS, le constructeur nous demandes 1300 euros pour la remplacer, j'ai décidé de faire à ma sauce pour moitié moins chère.
Le fameux moteur est une petite pompe qui sert a vider le réservoir.
A l'origine le moteur est branché à la carte avec 5 fils.
Dans le boîtier moteur j'ai un condensateur et une plaque à borne avec 0 barrette de couplage.

J'ai mesuré la résistance des enroulements, les deux font 8,3 ohms

Je cherche à faire tourner le moteur dans les deux sens de rotation avec des relais classiques.

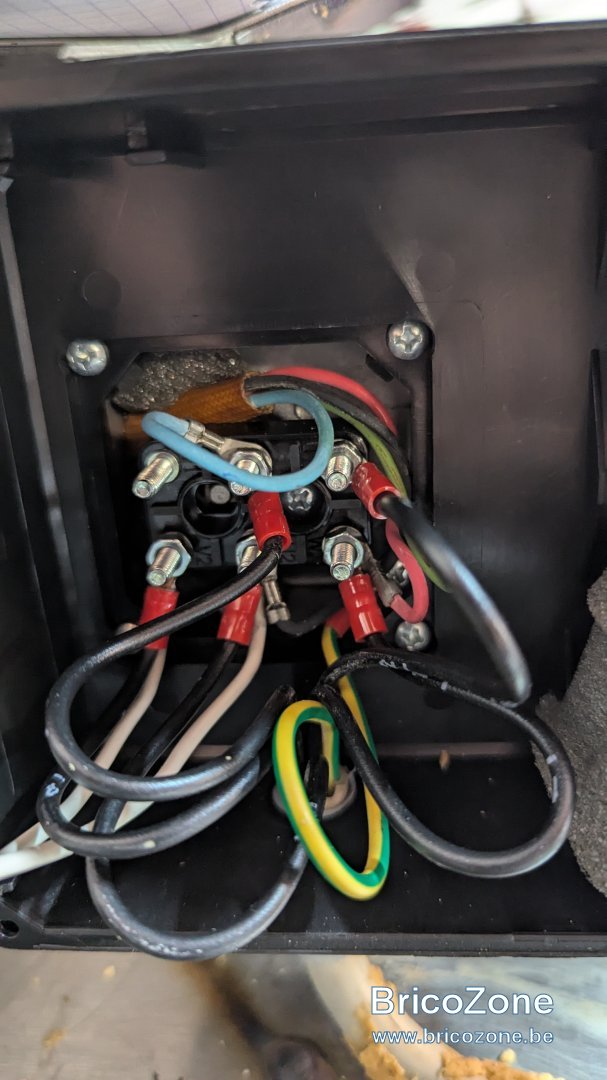

Je vous joint une photo de la plaque à borne pour vous aider.

Merci !

Voici le site de "La Bobine" qui est pour moi la bible lorsqu'il s'agit des moteurs électriques.
Je m'en suis servi pour la rénovation d'une perceuse colonne il y a quelques temps.
https://sites.google.com/view/labobine-site/

Bonjour à vous. Pour commencer, j'attire votre attention que vous êtes sur un site belge. Notre règlement électrique n'est pas le même que le vôtre. Mais pour votre question, cela n'a pas d'importance.

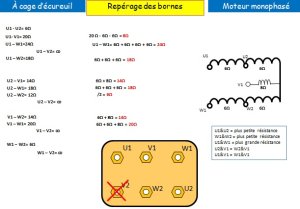

Je vous joins le câblage théorique de ce genre de moteur monophasé 2 vitesses & 2 sens de rotation. Le transposer sur un câblage réel n'est pas évident. Il faut faire les mesures à l'ohmmètre en CC. Ces valeurs ne seront pas réelles en CA. Après, il faut réfléchir, réfléchir et faire des essais. Attention que le condensateur doit être de la valeur déterminée par le fabricant.
Bon courage et bon travail.
