Cablage moteur monophasé fendeuse bois

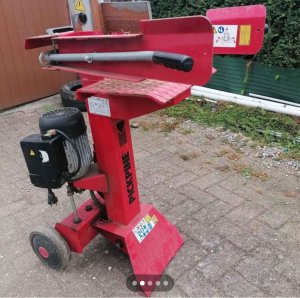

Bonjour, J'ai acheté une fendeuse à bois d'occasion dont le câblage était déconnecté. Fabricant machine et moteur en faillite. Pas d'aide de ce côté et rien trouvé sur le net. Le propriétaire m'a fourni un condensateur mais je ne sais pas s'il s'agit d'un condo de démarrage ou permanent.
J'ai 4 fils qui sortent du moteur: Noir, Rouge, vert, Blanc

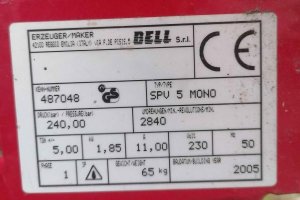

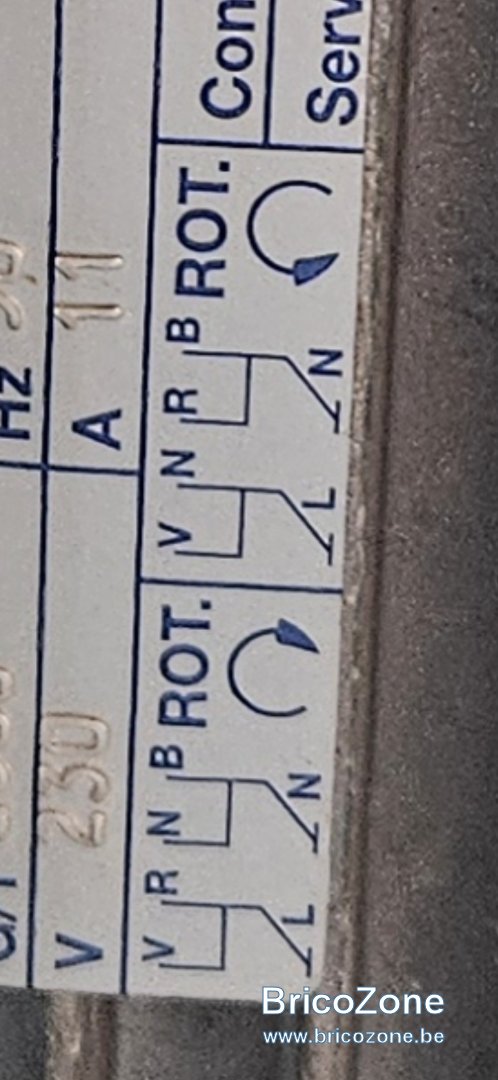

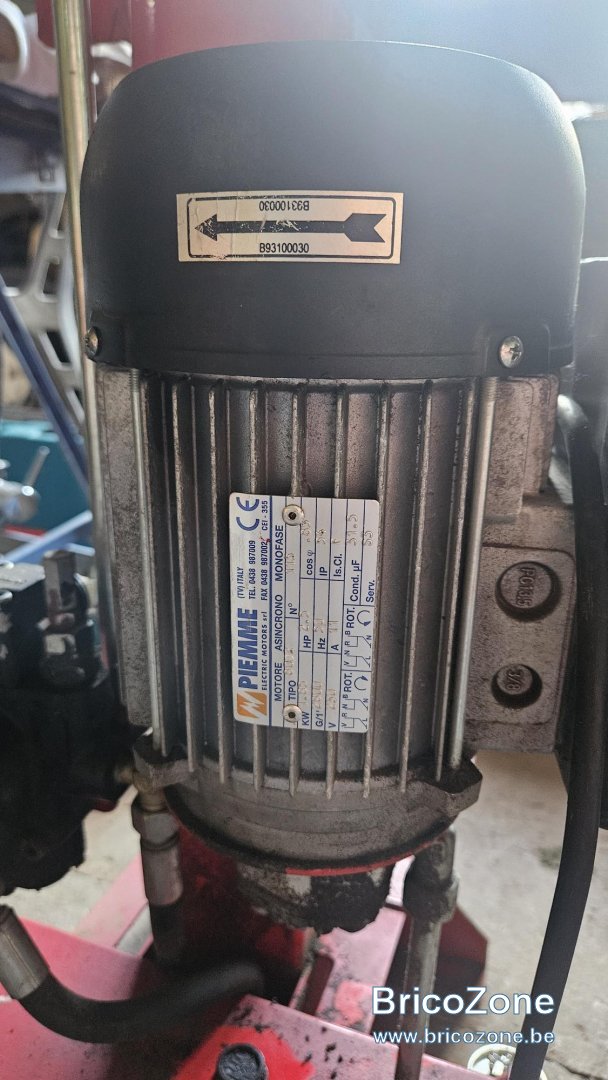

Sur la plaque signalétique du moteur c'est R-N qui est inversé pour changer le sens de rotation. Je suppose donc qu'il s'agit de l'enroulement secondaire.
Or je mesure 1,5 ohms entre R et N et 3,2 ohms entre Vert et Blanc. R-N devrait être ma bobine principale,non (plus gros fils, moins de résistance)?
J'ai lu que pour les fendeuse, presses,...où il faut un couple constant on utilise un condensateur de démarrage.

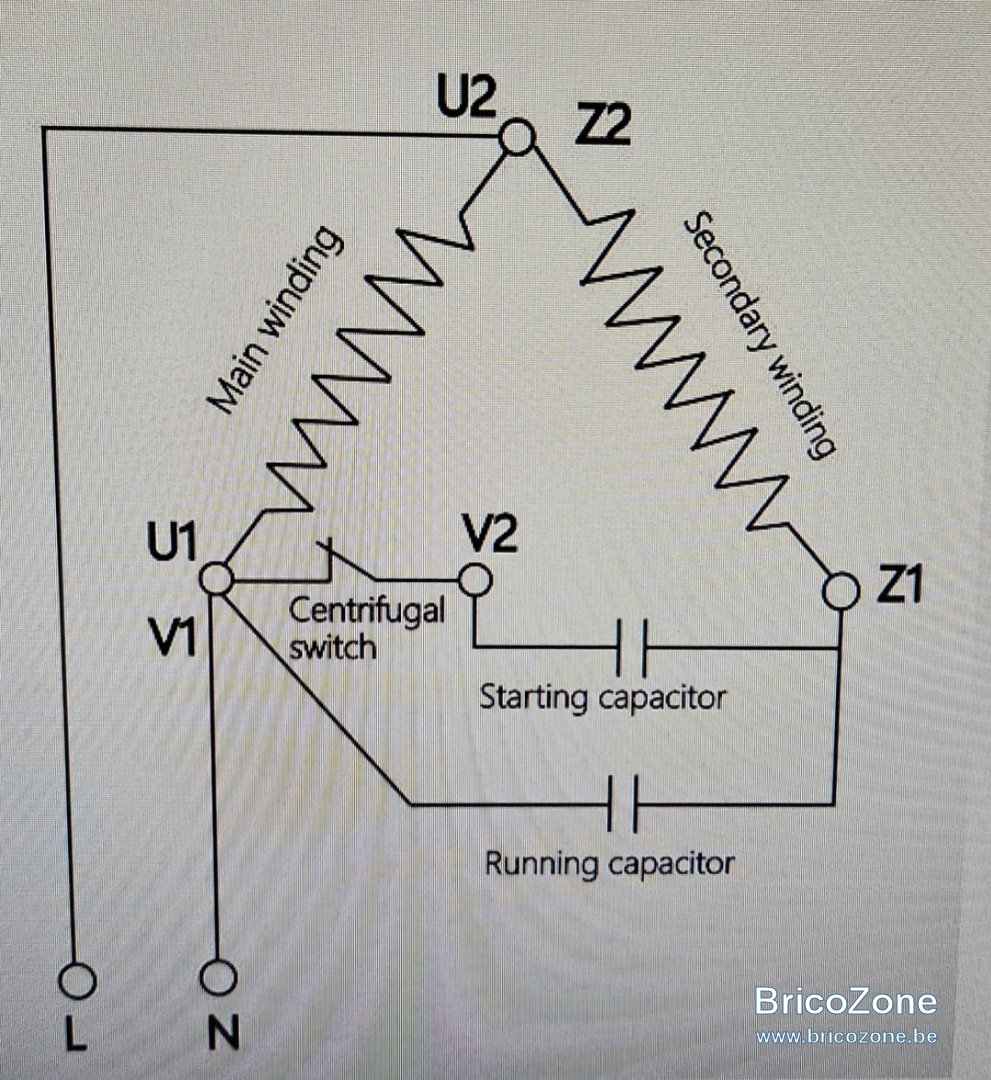

Je vois dans les différents schémas sur le web qu'il y a un switch centrifuge qui ouvre le circuit. Ce switch serait-il en série avec l'enroulement dans le moteur?

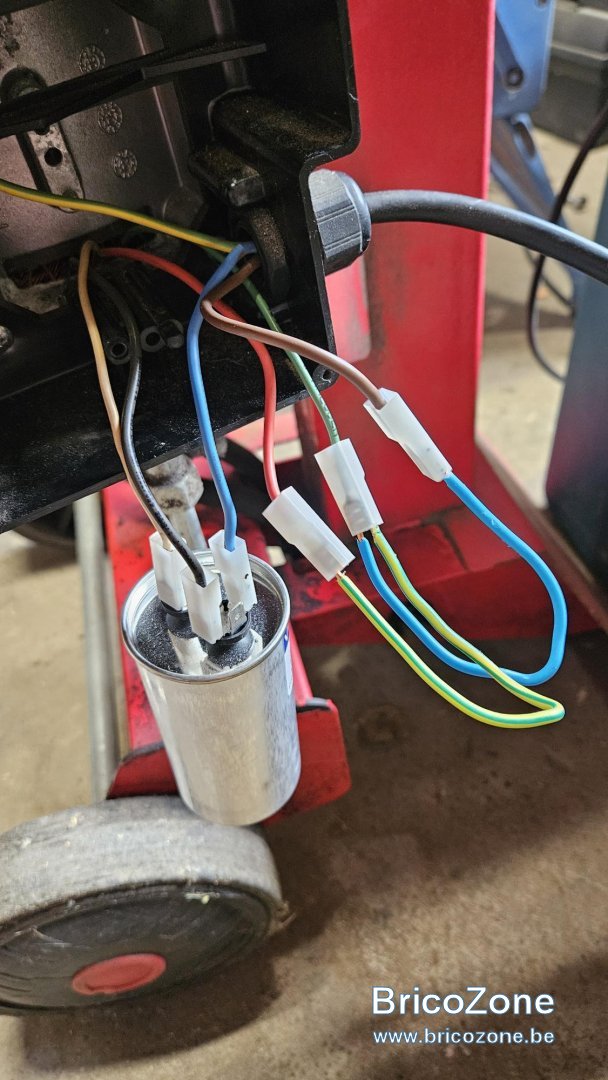

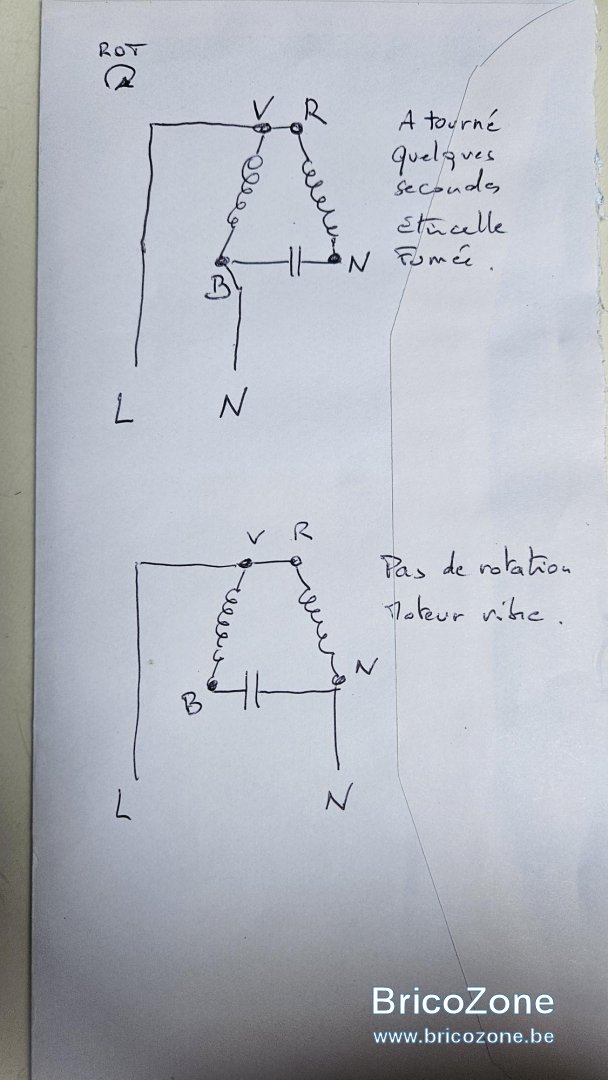

J'ai mis le condo en série sur le fil noir, le moteur a tourné quelques secondes, le bras s'est levé j'ai été surpris et coupé l'alim et l'ai remise de suite. Etincelles, fumée. Je ne sais pas si c'est dû à un mauvais câblage, si j'ai créé une surtension en remettant le courant, ou si un bobinage a grillé parce que le secondaire, si c'est bien lui, aurait dû être déconnecté par le switch centrifuge.
Bref, je m'y perd. Quelqu'un pourrait-il m'éclaire? Merci

hello,

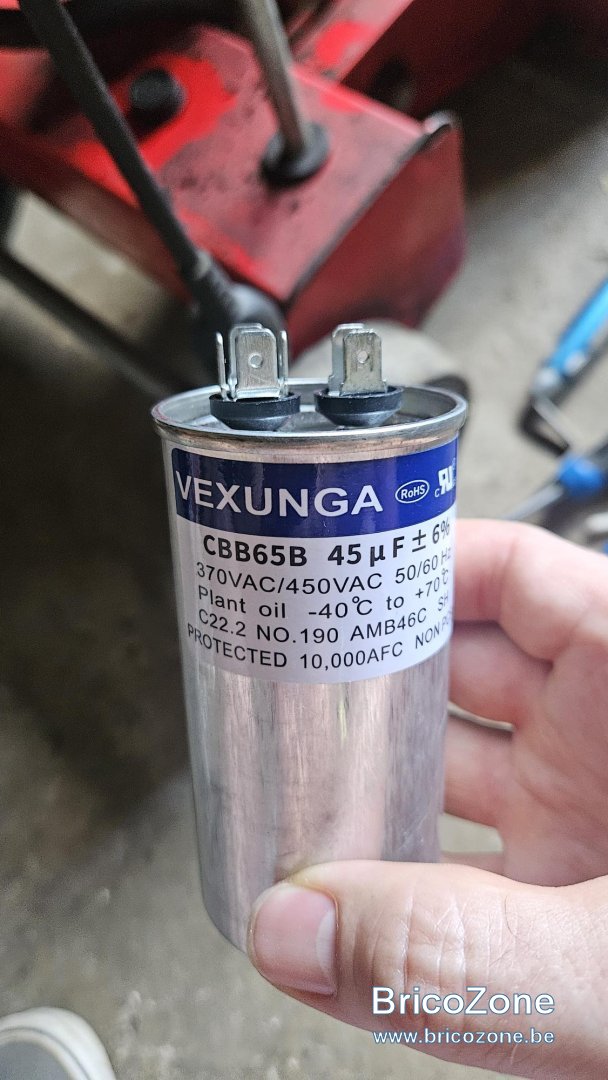

condensateur 31.5uF 400V => condensateur permanent
(condensateur de demarage sont >=100uF et en 250V)
il n'y a pas de condensateur de demarrage ici, vous le verriez et serait indiquer sur la plaque signaletique

le condensateur permanent est en serie avec l'enroulement auxiliaire (démarrage) (valeur + grande que le l'enroulement primaire).
D’après vos valeurs :
enroulement auxiliaire est 3.2ohm (V-B)
enroulement primaire est de 1.5 ohm (R-N)

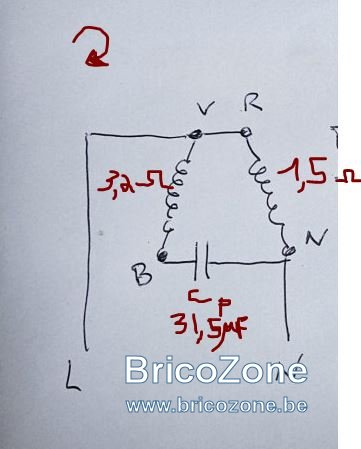

je suis ok avec votre 2eme schema MAIS il faut absolument un condensateur de 31.5uF 400V (pas un 45 uF)
bien vérifier le sens de rotation !!!

Genial, merci pour la réponse. J'aurais dû venir sur ce site beaucoup plus tôt, je vais acheter ça. J'espère que je n'ai pas grillé le moteur.
Et donc c'est l'enroulement primaire qui est inversé pour changer le sens de rotation? Je pensais que c'était le secondaire. Encore merci

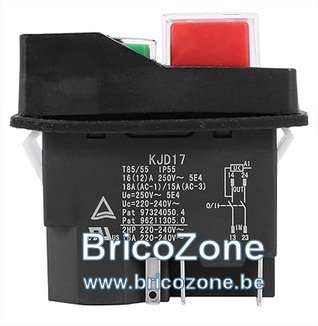

Encore une question concernant l'interrupteur KJD17.
Je suppose que la borne A1 sert à détecter une chute de tension et couper l'alimentation pour éviter un redémarrage intempestif. A raccorder sur la borne 24 alors?

Hello.
Pour changer le sens de rotation, il suffit d'inverser un enroulement par rapport à l'autre.

Encore une question concernant l'interrupteur KJD17.
Je suppose que la borne A1 sert à détecter une chute de tension et couper l'alimentation pour éviter un redémarrage intempestif. A raccorder sur la borne 24 alors?

Oui c'est bien ça
