Question Forum Électricité : Conseils branchement VMC simple flux
mustard
Membre inscrit
1 message
Bonjour.
J'ai ma VMC simple flux qui vient de me lâcher après 15 ans de service, je l'avais arrêté durant les fortes chaleurs car il fait très chaud dans mon plafond ... mais à la reprise ce midi le disjoncteur saute tout le temps.
J'ai été voir, et mon premier soupçon se porte sur le condensateur de démarrage. Il n'est pas en court circuit au multimetre mais en attendant d'en avoir un pour vérifier j'ai regardé le câblage d'origine et je le trouve bizarre. Et les mesures aussi.
Bon déjà je n'ai aucun court-circuit avec la terre, c'est déjà ça.
Quand je mesure entre chaque fils j'ai des valeurs assez différentes, bizarre mais aucun en court-circuit (voir sur l'image).
Mais quand je regarde des câblages de VMC sur le net, ils sont tous différents, le condensateur est toujours sur la phase (Marron), or chez moi il est sur le Neutre.
C'est bizarre, non ?
J'ai eu du mal à trouver la doc d'origine mais pour l'électrique ils ne disent rien d'autres que ce petit schéma ci-joint, or on voit que la phase va sur le noir et le marron sur le neutre. Ce qui n'est pas du tout le cas chez moi.
De plus je pense que l'électricien avait inversé Ph et N pour que le moteur tourne dans l'autre sens, cela dit il n'a pas modifié la position du Condo, qui au lieu de se retrouver entre La phase et une bobine moteur se retrouve entre le Neutre et une bobine, ce uqi me parait étrange.
D'ailleurs si on regarde sur le schema du fabricant le fil noir devrait etre branché sur le neutre ou la phase, or il n'est branché que sur une cosse du condo
Pourriez vous m'éclairer si le câblage est bon (ça a fonctionné comme ça 15 ans donc ça marchait mais je crains que le gars n'ait pas fait un branchement très normalisé) et sinon comment cabler.
Merci pour votre aide.

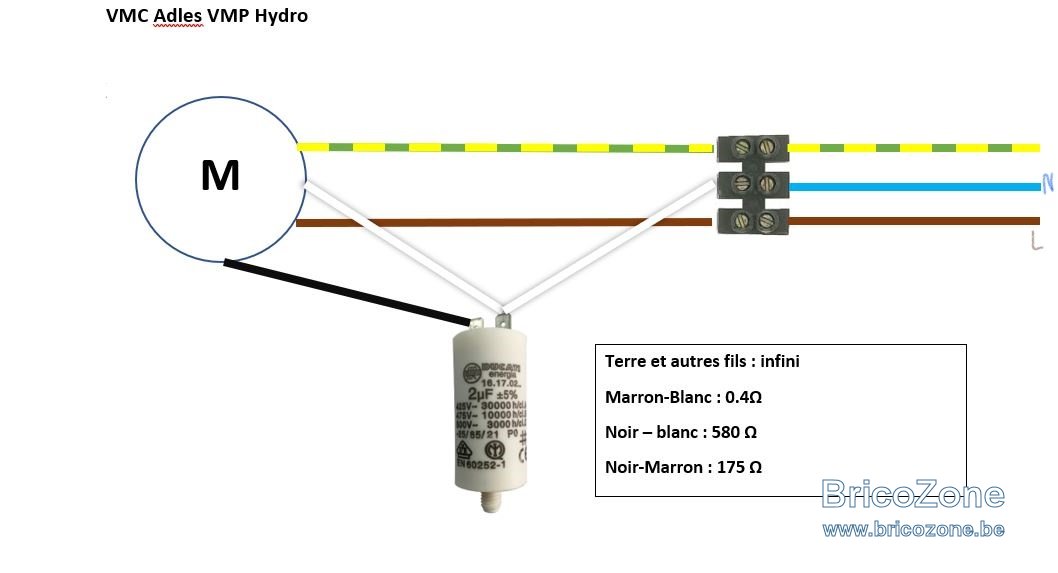

Mon installation et les mesures au multi
https://i.servimg.com/u/f64/11/54/40/66/vmc10.jpg

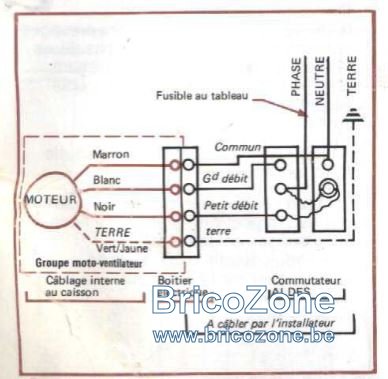

La doc de la VMC, il n'y a que ça sur la partie électrique (sur la droite c'est un inter que je n'ai pas)
https://i64.servimg.com/u/f64/11/54/40/66/cabl110.jpg
