Bonjour à tous,

Nous allons réaliser une piscine prochainement ainsi que le local qui abritera la technique et nous devons raccorder celui-ci à l’électricité.

Le pisciniste nous a demandé un câble 3G6 avec un disjoncteur 32A protégé par un différentiel de 30mA. Ensuite, il faut deux disjoncteurs 16A pour la pompe à chaleur et la piscine.

Est-ce correct donc d’installer un disjoncteur 32A dans mon tableau principal et d’y tirer le 3G6 vers le nouveau coffret du local où il y aura les deux (voire 3 si je prévois des prises) disjoncteurs 16A?

Le 30mA de mon tableau principal protégera donc l’installation extérieure.

Par ailleurs, j’en profite pour demander quel type de gaine je dois utiliser pour encastrer dans les murs/dalles puis traverser la terre.

En effet, ce circuit va traverser le grenier et une future dalle d’extension puis de la terre jusqu’au local technique soit environ 60-70m.

Merci d’avance,

  • #2
Oui, mais, je mettrais le 32A derrière le 300ma, et, un 30ma en tête du coffret secondaire.

Ainsi, si ça saute, il n'y a que la piscine qui saute (piscine= élément à risque), et, le reste de la maison continue à fonctionner... et, le 30ma sert d'interrupteur général pour le coffret.


Attention, si compteur en tri, bien tirer un 5G. Pas un 3G.

  • #3
Merci pour le retour rapide!

Pourquoi utiliser un 5G6 alors que je suis en 3x230v?
Ne vaut-il mieux pas un 4G6 du coup?

Je pensais dans tous les cas ne placer que les extérieurs sur une rangée protégée par ce 30mA (local piscine, nouveau garage et lampes extérieures) et donc séparé du reste de la maison.

Concernant les gaines, que puis-je utiliser ?

Merci encore

  • #4
Prévoyez aussi un disjoncteur pour l'éclairage et un pour le volet

  • #6
Bctr a dit:
Merci pour le retour rapide!

Pourquoi utiliser un 5G6 alors que je suis en 3x230v?
Ne vaut-il mieux pas un 4G6 du coup?

Je pensais dans tous les cas ne placer que les extérieurs sur une rangée protégée par ce 30mA (local piscine, nouveau garage et lampes extérieures) et donc séparé du reste de la maison.

Concernant les gaines, que puis-je utiliser ?

Merci encore
Cliquez pour agrandir...
Pour si un jour on vous passe en 400V... De toute façon, le prix entre un 4G et un 5G est quasiment le même...

Vous faites comme vous voulez, mais, dans le coffret, pour bien faire, il faut de toute façon un interrupteur général... Autant séparer la piscine.

  • Like
Réactions: Jcl
  • #7
La différence est tout de même de 40% mais je vais suivre votre conseil, merci!

  • #8
Bonjour,

Je me permets de remonter mon propre message car nous avons un petit changement de programme.
Le chauffagiste prévoit de mettre une pompe à chaleur 5kW pour notre extension à côté du celui de 22kW de la piscine.
Initialement, j’ai donc prévu un disjoncteur de 32A derrière le 300mA dans mon tableau principal duquel j’ai tiré un 5G6 jusqu’au nouveau coffret du local technique.

Je compte dans ce coffret du coup mettre un différentiel 30mA puis plusieurs disjoncteurs séparés en 16A pour la piscine (un PAC, un piscine), un pour l’électricité du local technique, un pour l’éclairage extérieur, un pour un chauffe-eau électrique et nous devrions donc ajouter un pour la nouvelle PAC.

Est-ce que vous pensez que le disjoncteur principal 32A va pouvoir supporter tout ça ? Dans la négative, dois-je tirer un nouveau câble 5G6 supplémentaire ?

Merci d’avance et bon dimanche

  • #9
Ne pas confondre puissance thermique et puissance électrique.
si on met des consommateur en 32A mono il faut que le compteur soit de min 3x32A si on est est en 3x230V et de 4x32A si on est en 3x400V+N.

Quel est la valeur du disjoncteur de branchement?

Il faut une liste des consommateurs électriques prévu et leur tension de fonctionnement mono 230V, tri 230V, Tri 400V + N...
Ainsi que les protection recommandées surtout s'il n'y a pas d'inverter et qu'il faut une protection courbe D...
Ajuster la section en fonction de la distance et du courant de démarrage éventuel.


Faire un calcule de la perte en ligne .

  • #10
Bonsoir,

le disjoncteur général est en 40A.

vous parlez des consommateurs sur ce circuit ou sur l’ensemble du réseau domestique ?

Je viens de vérifier la PAC piscine qui nécessite du 3x6 carré sur disjoncteur de 25A et tire entre 1.65 et 15.3A
Le chauffe eau consomme 1600W donc 6.94A.
La PAC de chauffage serait de 3260W donc 14.17A mais ne devrait pas ou peu tourner quand la piscine tourne.

Si je comprends bien, à pleine conso je serais à plus de 36.41A donc ça sauterait? De plus, un câble 5G6 ne supporte que du 32A?

Merci

Dernière édition:
  • #11
40A mono, 40A 3x230v, 40A 3x400v+N ?????

  • #12
40A en 3x230

je viens de mettre à jour mon post avec les consommateurs ci-dessus.

  • #13
Pour la PAC c'est du mono, du tri 230, du tri 400+N ?
Il y a donc deux circuit PAC un de 25A pour 15,3A et un de 14,17 A.?
Y a t'il une courbe imposée pour le disjoncteur par exemple 25A courbe D qui permet des appels de courant plus élevé
Quels sont les impositions du fabricant de la PAC, une copie de la/des notices serait utile

Ne pas oublier que nous ne connaissons pas l'installation et ce qui prend 10 secondes sur place prend des aller et retours de message.

  • #14
La PAC piscine est celle-ci en version 22kW
https://www.produitspiscine.fr/cdn/shop/files/InverX_user_manual_FR_1.pdf?v=3172425183008374540
Je ne vois pas d’indication spécifique concernant la courbe.

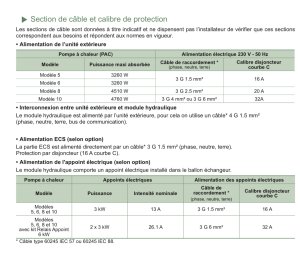

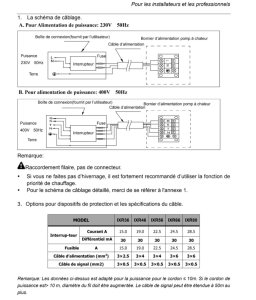

Pour la seconde PAC, je n’ai que la marque Atlantic et la puissance de 5kW. J’en ai déduit que ce serait celle-ci:
https://files.izi-by-edf-renov.fr/f...e-a-chaleur-alfea-extensa-ai-r32-atlantic.pdf
Ici ils indiquent 16A courbe C.


  • #15
Il y a intérêt à tirer une ligne triphasée permettant un pseudo équilibrage entre les paires de phases.
Voir également la remarque sur la longueur du câble, il y a recommandations d'augmenter la section au dessus de 10m.

Rien n'interdit de mettre un différentiel 300mA supplémentaire en sortie de compteur pour la ligne piscine cela permet de ségreger totalement un défaut isolation de la piscine avec le reste de l'habitation, le 30mA étant obligatoire
Ment subordonné au 300mA.

Dans tous les cas il faut faire réceptionner l'installation.

  • #16
Merci pour votre retour.

En effet, je viens de voir le commentaire concernant la section de câble. Je vais regarder à ça mais tout le câblage a déjà été prévu en 5G6 selon les recommandations initiales du pisciniste…

Concernant le triphasé et les différentiels, c’est prévu.
Le 5G6 initial est branché sur un disjoncteur triphasé après le 300mA du tableau et sera relié à un différentiel 30mA dans le local technique. Maintenant, étant donné que je n’ai que du 5G6 prévu, serait-il judicieux d’en tirer un second pour le reste (seconde PAC, luminaires, chauffe-eau) ou un/plusieurs 3G2.5 seraient suffisants ?
Sachant aussi que les deux PAC ne devraient pas tourner en même temps.
Merci d’avance

edit: la réception est bien prévue à la fin de tous les travaux.

Dernière édition:
  • #17
Si le disjoncteur départ vers piscine est connecté en aval du 300mA principale placer un 300mA dans le coffret piscine est totalement inutile.

  • #18
Il faut un tableau piscine dans le local piscine.
L'amenée du tableau doit être suffisant pour tous les consommateur d'où l'intérêt de tirer du triphasé et de le repartir à travers un tableau local. Cela évite de devoir tirer des câbles pour chaque circuit.

Il y a également de la télémétrie, télécommande suivant la notice.

On ne met pas deux protections identiques en série donc dans le circuit un seul différentiel 300mA dans le chemin du courant.

Le nouveau rgie permet d'avoir plusieurs différentiel de tête en parallèle, ce qui permet d'avoir une immunité totale d'un défaut piscine vers le reste de l'installation.

  • #19
Bonsoir,

Je reviens avec une dernière question pour l’achat du matériel du coffret du local technique.

Je suis donc en 3x230V 40A au compteur.
J’ai prévu un coffret 36 modules pour avoir assez large et mettre de la réserve.

Je compte faire le câblage suivant:

(TABLEAU PRINCIPAL) Differentiel 300mA —10carré—> disjoncteur (4P) 32A — 5G6–> (TABLEAU SECONDAIRE) Différentiel 30mA —10carré—> Disjoncteur 25A (4P) —peigne—> autres disjoncteurs 16A de réserve.

Est-ce correct?

J’ai récupéré un ancien différentiel pour le second tableau qui n’a pas d’entrée pour le peigne, raison pour laquelle je veux utiliser le peigne sur la rangée du dessus.

merci d’avance
