Cablage réseau nouvelle construction: cat 6a, cat 7, grade 3S? (+ qq questions)

GH6700

• 20 Décembre 2017

• #1

Bonjour,

Je suis en train de réfléchir au câblage réseau de ma nouvelle construction (voir mon blog https://maisonarlon.wordpress.com)

Mon objectif est d'avoir 2 prises rj45 dans chaque chambre et 7 ou 8 dans le salon (TV + NAS + Box VOO/Proximus + AppleTV + Console + Box Domotique + Pont Philips hue, etc.).

La manière dont je vois cela est d'avoir un cable qui partira du salon (ou se trouvera le modem) vers le garage ou il sera branché sur un switch 24 ports + panneau de brassage.

A ce stade, je me pose 3 questions:

- Quel cable choisir pour avoir une solution évolutive: du cat 6a (ici), du cat 7 (ici) ou du grade 3 (ici). Dans cet article, c'est le grade 3 qui est conseillé.
- Me conseillez-vous également de prévoir une gaine vide entre le garage et le salon pour la fibre optique par exemple (ou une autre technologie qui arrivera dans 20 ou 30 ans...)
- Me conseillez-vous de placer le modem VOO (ou Belgacom) dans le salon ou dans le garage?

Merci,

Gregory



Agone

• 20 Décembre 2017

• #2

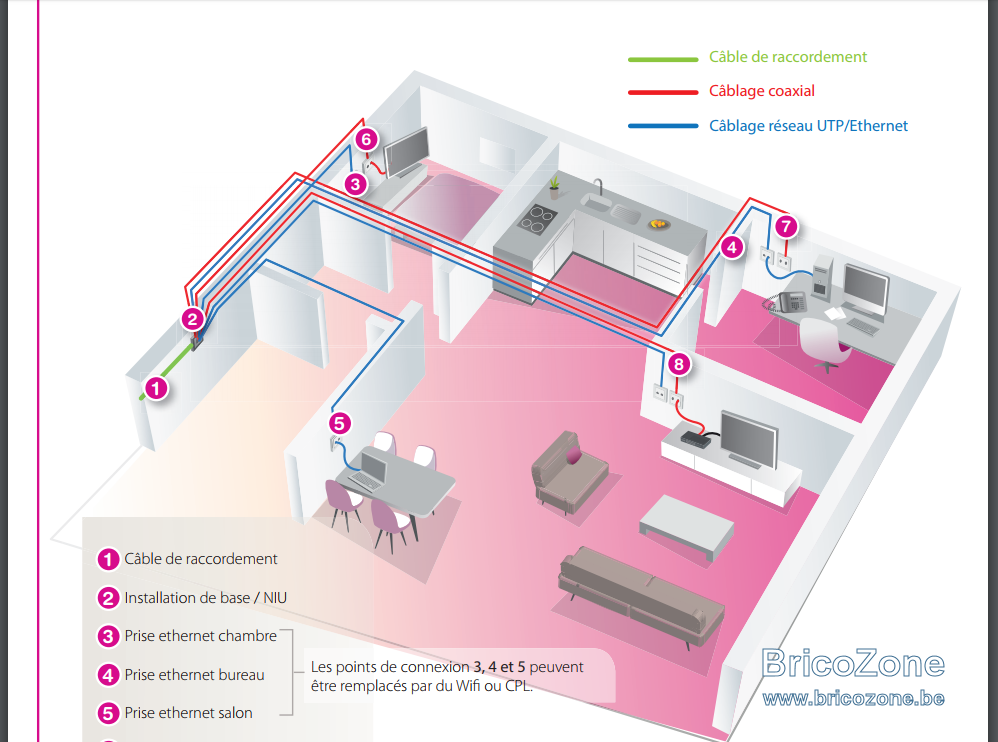

Attention, si vous prévoyez uniquement un cable réseau pour la TV, vous vous enfermez avec Belgacom TV: Pour Voo, il faut du coax.
Sinon, avec du 6a, on va déjà très loin, pour du domestique, surtout surtout avec un bon switch qui répartira correctement le trafic...
Le site que vous mentionnez est français, avec les norme française qui ne sont pas du tout les même que nous.



Billmarcel

• 20 Décembre 2017

• #3

Le coax pour Voo, c'est jusqu'au modem, après câble ethernet et ou Wifi.



SteveL

• 20 Décembre 2017

• #4

Billmarcel a dit:

Le coax pour Voo, c'est jusqu'au modem, après câble ethernet et ou Wifi.

Cliquez pour agrandir...

C'est totalement faux, le câble d'arrivée va jusqu'au répartiteur Voo.

Du répartiteur, ça part en coax jusque chaque Tv ou jusque la box évasion ou voocorder.

Et du repartiteur ça part en coax jusqu'au modem.

Ensuite pour internet, c'est en Rj45 ou en Wifi depuis le modem ou un éventuel switch.



Agone

• 20 Décembre 2017

• #5

C'est bien ce qu'il me semblait... Autrement je m'appretait à sauter au plafond de bonheur! (Je n'ai pas câbler de coax dans ma maison, je le regrette amèrement aujourd'hui )



F

fafalili

• 20 Décembre 2017

• #6

Cela peux ce résoudre avec ceci



Agone

• 20 Décembre 2017

• #7

fafalili a dit:

Cela peux ce résoudre avec ceci

Voir la pièce jointe 16585

Cliquez pour agrandir...

Déjà testé? Pas sûr que ça soit aussi simple...



SteveL

• 20 Décembre 2017

• #8

fafalili a dit:

Cela peux ce résoudre avec ceci

Voir la pièce jointe 16585

Cliquez pour agrandir...

Je pense que cela n'a rien à voir, c'est pour utiliser un câble coax pour internet.



SteveL

• 20 Décembre 2017

• #9

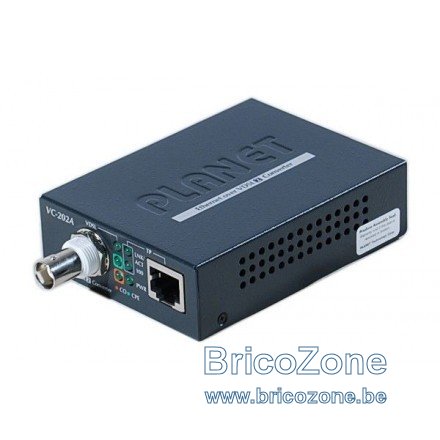

http://www.planet.com.tw/en/product/product.php?id=30798

C'est uniquement pour prolonger un cable rj45 avec du coax mais pour internet pas pour du signal tv



Tharkysis

• 20 Décembre 2017

• #10

Bonjour,
chez moi:
1) cable Grade 3S.
2) uniquement des prises RJ45
3) utilisation de ballun Coax<> RJ45 ( adaptateur ) quand nécessaire ( https://www.touslescables.com/b.php?a=Z1EL&c=Voi&h=1662 )
4) VOO avec Box evasion.
5) Arrivée VOO dans le garage + modem + répartiteur RJ45 dans garage. De là, je dispatch les signaux ( internet, Téléphone et TV ) sur n'importe quelle prise RJ45 de ma maison.

Fonctionnement nickel.

Tharkysis



Dernière édition: 20 Décembre 2017

Agone

• 20 Décembre 2017

• #11

Ah ouais, pas mal! MAis du coup, il faut un câble réseau avec une large bande passante. D'où l'utilisation du Grade 3S...
Bon, moi je n'ai que du Cat5e, je doute de pouvoir y faire passer la totalité du signal Voo...



Tharkysis

• 20 Décembre 2017

• #12

Agone,
je pense me souvenir que sous, certaines conditions ( qualité signal, longueur cable ), même un Cat5e peut fonctionner.

Tharkysis



eljub

• 20 Décembre 2017

• #13

Avec du cat5e et des balun tu peux convertir du coax vers utp/ftp sans soucis

Il faut juste un câble de bonne qualité



jean_marc_cse

• 20 Décembre 2017

• #14

S'agissant d'une construction neuve, pour moi, je prendrais du Grade 3S : c'est le plus évolutif et la différence de prix avec du Cat 7 n'est pas si grande. Du Cat6 ou du Cat7 feraient aussi l'affaire en tout cas aujourd'hui, mais je table personnellement sur la disponibilité à court ou très moyen terme de débits plus élevés. Et comme vous semblez vouloir quelque chose de déjà costaud (NAS/domotique/etc.), autant prévoir large.
Je confirme aussi que la solution Balun pour passage Coax/ethernet fonctionne parfaitement !



GH6700

• 20 Décembre 2017

• #15

Merci pour vos réponses! Entre temps j'ai lu plusieurs autres articles sur différents sites et effectivement le Grade 3S semble le plus évolutif. Je vais donc commander celui-ci https://www.touslescables.com/b.php?a=H9O4*dae&c=Voi&h=1730



flashman

• 20 Décembre 2017

• #16

Mettez quand-même un coax pour chaque tv, au cas ou, ce n'est pas pour le prix que ça coûte sur le prix d'une maison...


Même si les baluns fonctionnent, le jour ou il y aura un souci, voo dira que votre installation n'est pas conforme et vous laissera en plan...



GH6700

• 20 Décembre 2017

• #17

En effet, bonne idée, merci.



flashman

• 20 Décembre 2017

• #18

Suffit de se retrouver dans un endroit ou le signal est faible ou qu'il y aille une mauvaise connexion au poteau, si vous n'avez que votre utp, vous n'aurez que des ennuis et ils refuseront de travailler sur votre installation. Pour eux, il faut un coax, c'est tout et c'est bien spécifié partout.



flashman

• 20 Décembre 2017

• #19

Et pour l'emplacement du routeur, ça dépend de si la taille de la maison, on met au meilleur endroit pour que ça arrose partout...


Si c'est une grande maison toute en longueur et que le garage est a une des extrémités, on ne va pas aller le mettre là, il ne restera plus rien du wifi de l'autre côté de la maison...
C'est au cas par cas...



jean_marc_cse

• 20 Décembre 2017

• #20

flashman a dit:

Et pour l'emplacement du routeur, ça dépend de si la taille de la maison, on met au meilleur endroit pour que ça arrose partout...

Si c'est une grande maison toute en longueur et que le garage est a une des extrémités, on ne va pas aller le mettre là, il ne restera plus rien du wifi de l'autre côté de la maison...
C'est au cas par cas...

Cliquez pour agrandir...

Les routeurs de Voo sont notoirement connus (cf. les très nombreuses plaintes à ce sujet) pour être nuls, voire lamentables (pour la portée); ce sont des trucs fait pour des studios, genre une pièce de 35 m²... En revanche la connexion et le débits sont excellents.
Dans mon cas : 300 Mbps en sortie de Modem (youhouu!!) mais un routeur Wifi qui n'envoie plus de signal passé 10 m et un mur (modèle récent, installation Juin 2017).

Du coup, j'ai coupé le routeur/Wifi de la box Voo et j'ai mis un vrai routeur digne de ce nom à la place (un Linksys EA9500-EU) et j'ai du 52 Mbps presque partout en 2,4Ghz (un peu plus en 5 Ghz). En dehors de ça, le routeur Voo est très limité en terme de configuration; un bon routeur est donc de toute façon conseillé.
