Câblage tubes LED

C

Chris123

• 3 Décembre 2019

• #1

Bonjour à tous,

Je voudrais modifier un plafonnier équipé de 2 tubes classiques pour les remplacer par des tubes LED.

Je n'ai pas très bien compris comment câbler, certains sites proposent de juste remplacer les starters par un shunt fourni avec le tube qu'on installe à la place des starters. D'autres disent qu'il faut en plus enlever le condensateur et finalement encore d'autres disent qu'il vaut mieux enlever aussi en plus les ballasts qui consomment inutilement du courant vu qu'ils ne servent plus.

Si quelqu'un peut m'éclairer (c'est le cas de le dire) sur la question.

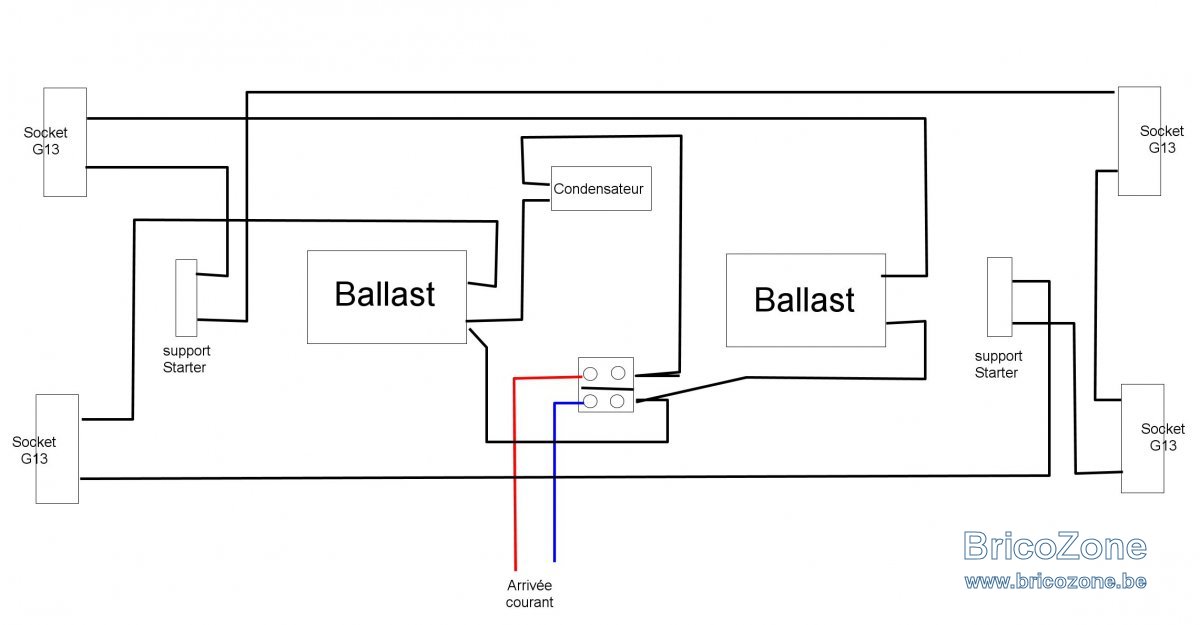

Voici le câblage présent.

D'avance merci.



ygab

• 3 Décembre 2019

• #2

Faire simple !!! Les tubes OSRAM se montent tout simplement avec l'arrivée 240 V sur un côté. Donc, tout enlever. Maintenant, cela dépend peut-être d'une marque à l'autre...



Cory

• 3 Décembre 2019

• #3

"Déjà, le schéma proposé n'est pas bon, c'est un mélange d'un double tl classique avec le schéma d'un double avec un seul balast, jamais ça fonctionne."
Le schéma est parfait, avec un condensateur pour relever le cos phi.



C

Chris123

• 21 Décembre 2019

• #4

Merci de vos réponses, finalement, j'avais 20 tubes à changer, tous étaient avec ballast ferromagnétique, donc j'ai juste remplacé les starters par des shunts fournis avec les tubes et çà fonctionne très bien.



omega.067

• 22 Décembre 2019

• #5

Cory a dit:

"Déjà, le schéma proposé n'est pas bon, c'est un mélange d'un double tl classique avec le schéma d'un double avec un seul balast, jamais ça fonctionne."
Le schéma est parfait, avec un condensateur pour relever le cos phi.

Cliquez pour agrandir...

mets tes bonnes lunettes, et enlève la buée, c'est flagrant
1/2schell



BG1000

• 22 Décembre 2019

• #6

Chris123 a dit:

Merci de vos réponses, finalement, j'avais 20 tubes à changer, tous étaient avec ballast ferromagnétique, donc j'ai juste remplacé les starters par des shunts fournis avec les tubes et çà fonctionne très bien.

Cliquez pour agrandir...

Les ballast sont inutiles avec des led ils doivent être hors circuit du courant

BG



C

Chris123

• 23 Février 2023

• #7

Me revoici avec les tubes LED. J'ai voulu supprimer ballast et starter mais ...

J'avais une réglette avec tube fluo T8 avec ballast électromagnétique et starter.

Le ballast étant hors service, j'ai voulu remplacer par un tube LED en me passant du ballast et du starter suivant les conseils du vendeur j'ai recâblé la réglette selon le schéma que le vendeur m'a donné.

J'ai donc coupé la phase via l'interrupteur puis l'ai amené à la douille G13 et j'ai amené le neutre directement à la même douille sur l'autre plot.

Dès que j'ai remis le courant le tube (Philips Master Led GA 110) à pêter et ça déclenché le disjoncteur de la pièce concernée.

Je pense que j'ai du acheter le mauvais tube pour mon câblage, je n'ai vu qu'après qu'il y aurait des tubes LED nécessitant ballast et starter shunt et d'autres pas ? Ou alors mon câblage est problématique ?

Je vous joint le schéma avant et après mon câblage.



BG1000

• 23 Février 2023

• #8

Prendre le schéma du haut et remplacer le ballast et le starter chacun par un bout de fil. Cela permet de monter le tube led sans regarder l'orientation.

ou bien

Regarder les indication du tube et mettre le coté alimentation sur le coté gauche du dessin du bas.



pas5808

• 24 Février 2023

• #9

Effectivement le schéma des TL avec le deux ballast n'est pas bon.
Soit on met 2 ballast et on fait un montage en parallèle, soit on met un ballast et on fait un montage en série.
En fait sur le schéma il faut enlever le ballast de droite et revenir sur le fil rouge et le condensateur on peut le mettre en série avec le ballast.
Comme disait BG1000 pour remplacer un TL par un tube led il faut venir avec l'alimentation d'un coté du tube ou ponter le ballast et le starter.
On peut aussi continuer à utiliser le ballast mais il faut alors mettre un starter led à la place du starter conventionnel, mais le mieux c'est d'éliminer le ballast et le starter.
Il existe aussi des tubes led où il faut venir avec l'alimentation aux 2 extrémités du tube, une phase d'un coté et le neutre de l'autre coté, les tubes retrofit.



Dernière édition: 24 Février 2023

entraxe

• 24 Février 2023

• #10

Tout est si simple dans le plan ci-dessous:



C

Chris123

• 24 Février 2023

• #11

Bonjour,

Retirer le ballast et starter selon le schéma du bas (alimentation neutre et phase sur une seule douille G13), c'est ce que j'ai fait car en fait si je veux remplacer le tube TL par un LED c'est que le ballast (fero magnétique) est claqué. Comme on m'avait dit que c'était inutile et que ça consommait inutilement, je me suis dit autant virer ballast et starter.

Par contre j'ignorais qu'il y avait des tubes LED « retrofit » prévus apparemment pour fonctionner uniquement une phase et un neutre de chaque côté et avec un starter shunt. J'ai donc commandé sans savoir probablement le mauvais tube et dès son allumage il a claqué faisant sauter le courant de la pièce.

Problème comment on différencie ces tubes car dans le commerce je n'ai pas trouvé de tube LED T8 de 90 cm (c'était 60 ou 120 cm) donc je dois commander sur un site en ligne et avec la livraison ça fait cher le tube, je ne voudrais pas une nouvelle fois me tromper.

Vous vous dites probablement qu'il serait plus facile d'acheter directement une réglette complète mais l'éclairage fait partie et est intégré à un meuble et je ne sais pas installer autre chose.



entraxe

• 24 Février 2023

• #12

Avez-vous une photo du tube qui a pété, ou la commande passé sur le site ?



C

Chris123

• 24 Février 2023

• #13

C'est un tube Philips Master Led GA 110 T8 de 90 cm.

Les réf sur la facture sont :

Philips MASTER LEDtube GA110 900mm 15W 865 G13



pas5808

• 24 Février 2023

• #14

Normalement le tube philips Master n'est pas un retrofit, il peut être connecté directement à l'alimentation, ça devrait être indiqué sur le tube ou sur la notice.
Si vous l'avez connecté du mauvais coté vous avez fait un cour circuit.



entraxe

• 24 Février 2023

• #15

Effectivement, on ne peut connecter que d'un seul coté du tube, sur les bornes qui sont notées L et N, c'est à dire que le sens de pose du tube a toute son importance.



C

Chris123

• 24 Février 2023

• #16

Maintenant que vous le dites, je viens de regarder sur ce tube et effectivement il y a deux minuscules inscriptions L et N d'un côté. Quelle pitié la vieillesse quand on ne voit plus clair !
Entre-temps j'avais posé la question au marchand qui m'a proposé celui-ci https://www.lampbelgie.be/nl/philips-master-ledtube-ho-900mm-12w-865-g13-rot.html et la sur la photo je vois bien le marquage L et N !



pas5808

• 24 Février 2023

• #17

Oui c'est bien ça, de l'autre coté c'est un pontage entre les deux pins et si vous l'avez branché du mauvais coté vous avez eu un court circuit.



C

Chris123

• 24 Février 2023

• #18

Si c'est un pontage il doit avoir explosé j'ai testé entre les deux pins et l'ohmètre n'émet aucun bip, donc je suppose que ça a grillé, donc le tube est mort.



omega.067

• 25 Février 2023

• #19

Chris123 a dit:

Si c'est un pontage il doit avoir explosé j'ai testé entre les deux pins et l'ohmètre n'émet aucun bip, donc je suppose que ça a grillé, donc le tube est mort.

Cliquez pour agrandir...

non, ça veut pas dire, il y a une chance pour que branché correctement, il fonctionne, tu ne risque rien d'essayer



pas5808

• 25 Février 2023

• #20

Si le tube n'est pas endommagé normalement le pontage à fait fusible et le tube devrait fonctionner.
Mais il faut brancher le 240v directement sur le tube (du bon coté) et pas faire le système avec le pontage du ballast et du starter, sinon ça ne fonctionnera pas.
Mais comme disait plus haut supertoto si vous avez des autres tubes, si vous pontez le ballast et le starter vous pouvez mettre le tube dans n'importe quel sens.
