calcul charge admissible sur panne, moins que les chevrons ? est-ce possible ?

Bonjour à tous

Jusqu'à présent je venais très souvent de manière anonyme sur ce forum car j'y ai toujours trouvé bon nombre de réponses à mes questions ! Mais ici le cas est tellement "personnalisé" que j'ai décidé de me lancer et de m'inscrire afin d'en discuter directement avec vous

Je suis en train de planifier une rénovation de ma toiture, incluant une isolation en sarking + changement de couverture. J'ai choisi un isolant type biosourcé avec une forte densité pour des raisons surtout de confort (thermique, hygro et acoustique) mais aussi écologiques, la fibre de bois.

Ma toiture actuelle en tuiles terre cuite n'étant pas du tout isolée, il doit peser environ entre 60 et 65kg sur mes chevrons (tuiles + osb sur chevrons + sous toiture bitumineuse).

En imaginant remplacer la couverture avec de la tuile similaire, je vais ajouter à la charge actuelle 37kg/m² (isolant + frein vapeur + visserie), me vient alors la question : "est-ce que ma toiture a été conçue pour supporter cette charge supplémentaire ?"
J'ai fait venir un gars qui m'indique que ça pourrait poser problème au niveau des pannes (~150kg/m²) alors que les chevrons semblent pouvoir admettre bien plus (+300kg/m²).
Il n'y a pas besoin d'être du métier pour comprendre que ça n'a aucune logique, la panne soutenant le chevron c'est elle qui devrait être plus "solide"... Mais du coup il m'a mis le doute et par la même occasion, le stress.

Avant de penser à choisir plutôt un nouveau revêtement plus léger que l'ancien et ainsi compenser la poids supplémentaire, je me suis dit qu'un petit tour par ici et quelques avis d'experts NEUTRES ( j'insiste ) ne pourraient pas me faire de mal !
Après avoir pris connaissance des paramètres ci-après, est-ce que vous êtes plutôt de l'avis de cet homme de métier ou pas du tout ? Et pourquoi ?

Voici donc les quelques infos concernant ma toiture/habitation :

osb partout posés sur chevrons

PANNES (déversées)
Toitures 4 pans, plusieurs dimensions de pannes mais prenons les maxima en terme de portée :
panne 6x22,5 -> portée 4m max entre appuis, entraxe 1,25m
panne 12x22,5 -> portée 5m max entre "appuis" (appui sur mur de refend), entraxe 1,25m
essence de bois : aucune idée : /

CHEVRONS
50x60mm , entraxe 35cm , portée max entre pannes 1,25m

Habitation située à ~220m d'altitude, région de Liège

Quelle serait la charge admissible pour mes pannes ? et quid des chevrons ? (même si, vu leur faible entraxe, il ne devrait pas y avoir de problème).

je vous remercie d'avance pour vos bons conseils

Je me relis et je me rends compte que j'ai oublié la pente... désolé
Celle-ci est de 35 degrés

J'espère n'avoir rien oublié d'autre.

@bat3f15 bonsoir,

Voici mon analyse. Le gars dont vous rapportez les propos, a raison.
Pour moi ce sont les pannes qui reprennent les charges de la toiture.
Compte tenu du fait que vous avez opté pour une isolation du type ''Sarking'' les chevrons sont automatiquement renforcés, mais de toutes manières ce ne sont pas les chevrons qui supporte la toiture.
Pour moi aussi la charge en projection horizontale serait de 160 kg/m² dont 60 kg/m² de charges occasionnelles temporaires + 100 kg/m² de charge permanentes.

Sur cette base les pannes supposées être de résineux de classe C 18 ( Résineux pour charpente) d'une portée de 4.00 m section 60 x 225 mm espacées de 1.25 m sont OK ainsi que les pannes d'une portée de 5.00 m d'une section de 120 x 225 espacées de 1.25m.

Il n'y a pas de raison de calculer les chevrons qui doivent certainement supporter plus du double des pannes.

Bonnes réflexions.

@fradeco , Bonjour,

Tout d'abord merci beaucoup pour votre réponse.

Je suis rassuré de constater qu'au moins on ne m'a pas raconté que des salades mais du coup est-ce normal que les pannes admettent moins de charges que les chevrons ? Ca me paraît totalement illogique et donc ça serait une erreur de calcul de l'architecte de l'époque (1978) ?

Mais au moins en étant au courant de cela, on peut aviser !
Du coup, mes pannes sont OK pour les 160kg/m² mais elles pourraient supporter jusqu'à combien ?
Ceci simplement dans le but futur de poser des panneaux solaires.

D'avance merci pour votre retour.

Pour les chevrons, la section commerciale min; en sapin C 18 serait de +/- 60 x 60 mm
Pour la charge des tuiles l'espacement entre axe des chevrons aurait pu être plus large, mais l'espacement correspondait peut-être a une section de liteaux un peu sous dimensionnés. Ceci étant, les chevrons compte tenu de leur portée entre pannes sont souvent capables de supporter une charge plus importante que les pannes. Mais ce ne sont pas les chevrons qui sont important dans la stabilité d'une toiture mais bien les pannes. Si les pannes ne sont pas calculées en conséquences, vous avez des toitures en forme d'assiettes.
Pour info, La charge maximum que peut supporter les pannes d'une portée de 4.00 m section 60 x 225 mm espacées de 1.25 m est de 195 kg/m² dont 95 kg/m² de charges occasionnelles temporaires (vent, neige ou 1 homme + matériel)
les pannes d'une portée de 5.00 m d'une section de 120 x 225 espacées de 1.25m sont en mesure de supporter 229 kg/m² dont 129 kg/m² de charge occasionnelles temporaires.

Merci pour votre retour.

Oui tout à fait les liteaux m'ont l'air sous dimensionnés comparé à ce qu'on fait aujourd'hui, du coup votre explication prend tout son sens.

Merci pour toutes ces infos précieuses. Du coup même aux endroits où la portée est à son maxima, mes pannes les moins robustes pourront supporter 65kg de charge occasionnelle + 110kg permanente + 20kg de marge pour, par exemple, du panneau solaire. Super

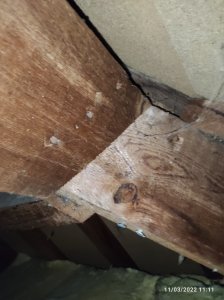

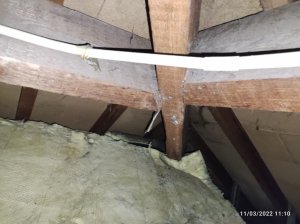

Par contre, ce matin je suis retourné sous la toiture pour examiner son état en profondeur et j'ai constaté une chose qui risque peut-être (ou pas) d'influencer les calculs : à la jonction entre 2 pans de toiture, 2 pannes intermédiaires sont clouées (par 3 clous chacunes) à la panne " d'arrête".
En admettant que la panne sablière soit la panne 1 et la faîtière soit la panne 5 , il s'agit ici de panne 2 (la panne 3 étant scellée dans la maçonnerie).
Est-ce que le fait qu'elles soient clouées sans reposer sur un support modifie le calcul des charges admissibles dans ces zones là ?

J'essaie de joindre une photo pour illustrer.

D'avance merci pour votre retour.
