Calcul dimension trémie escalier quart tournant faible encombrement

Y

yves5000

• 8 Décembre 2021

• #1

Bonjour, comment puis je calculer au plus juste la longueur de ma trémie d'escalier?

J'ai 2.75m à franchir, un reculement de 1.7m maximum pour faire en sorte que ma trémie ne dépasse pas 2.2m.

D'avance merci



Dernière édition: 10 Décembre 2021

Lionel-P

• 9 Décembre 2021

• #2

Bonjour Yves5000,

Une trémie de cette dimension ne permet pas d'avoir un escalier acceptable, sa pente sera largement au-dessus de 45° donc ce sera une échelle de meunier, donc non adaptée pour un escalier à usage fréquent.

Bonne journée,

Lionel.



Y

yves5000

• 9 Décembre 2021

• #3

bonjour, merci pour votre réponse

Quelle serait la longueur minimum de la trémie?



Lionel-P

• 10 Décembre 2021

• #4

Bonjour yves5000,

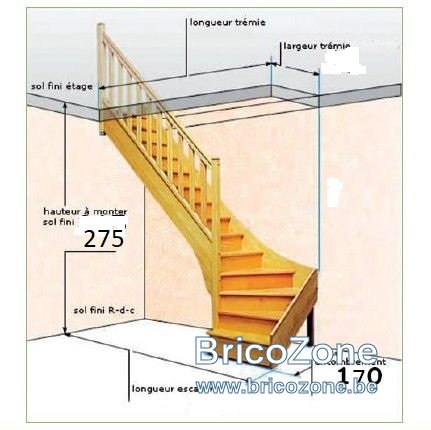

Au grand minimum pour avoir une pente de 45° maxi, il faudrait que la trémie ait une longueur équivalente à la hauteur à monter soit 275 cm. Mais pour plus de précision il faudrait connaitre la largeur des marches (emmarchement), la hauteur sous plafond (pour le contrôle de l'échappée) et le reculement de départ maxi possible.

Bonne journée,

Lionel.



Y

yves5000

• 10 Décembre 2021

• #5

bonjour, la hauteur sous plafond est de 250cm et le reculement 170cm.

la largeur des marches n'a pas d'importance je souhaiterais juste avoir une longueur de trémie la plus réduite.



Lionel-P

• 10 Décembre 2021

• #6

J'ai fait le calcul avec une largeur de marches de 70 cm et une largeur de trémie de 80 cm (la marge permet de laisser un espace entre la rampe et le bord de la trémie pour le passage de a main).

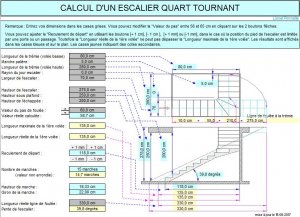

Pour avoir une pente inférieure à 45° il faut une trémie de 280 cm de longueur, ce qui permet d'avoir un reculement de départ de 118 cm pour une échappée de 200 cm. Voici le calcul fait avec la feuille de calcul "Escalier quart tournant" :

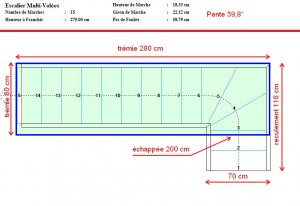

Voici le plan réalisé avec la version démo de Stairdesigner :

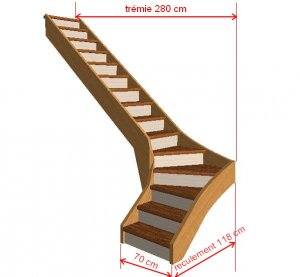

Et un aperçu en 3D de cet escalier :



Y

yves5000

• 10 Décembre 2021

• #7

bonjour merci pour votre travail

j'ai une derniere question ;

est il possible de mettre 2 marches en + avant le tournant ?

pour profiter totalement du reculement de 170cm, d'ouvrir un peu plus la trémie pour avoir les 2 m entre la marche et le plafond



Lionel-P

• 11 Décembre 2021

• #8

Bonjour yves5000,

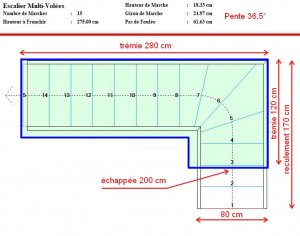

Avec un reculement de départ de 170 cm, il est possible de faire un escalier de 80 cm de largeur d'emmarchement, il aura un giron de 24,97 cm et une pente de 36,5°. La trémie au-dessus de la 1ère volée devra être de 120 cm pour conxerver une échappée de 200 cm :



Bonne journée,

Lionel.



Y

yves5000

• 11 Décembre 2021

• #9

Bonjour, on se rapproche de la vérité.

Est il possible de conserver le reculement de 170cm et d'augmenter le degré d'inclinaison pour réduire la longueur de 280 cm?

J'aimerai avoir +-230--240cm de trémie

Un grand merci



Lionel-P

• 11 Décembre 2021

• #10

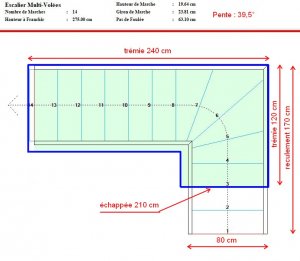

Avec une trémie de 240 cm, on arrive à une pente de 39,5°. L'escalier a maintenant 14 marches de 19,64 cm de hauteur avec un giron de 23,81 cm. L'échapée est d'environ 210 cm :



Y

yves5000

• 11 Décembre 2021

• #11

Merci beaucoup pour vos multiples messages.


Cela va bien m'aider pour le futur.

Je n'hésiterais pas à poster des photos de la pose de celui ci .


bonne journée



S

Stef25

• 14 Novembre 2023

• #12

Bonjour,je suis en trin de faire la même choses et je cherche comment faire les calculs pour mon escalier et l'ouverture de ma trémie.
Ma hauteur de sol a sol et de 2.68.je souhaite une largeur de 1 m .quart tournant gauche .faut il plus de renseignements pour avoir tous ce qu il me faut pour ces côté merci



Lionel-P

• 14 Novembre 2023

• #13

Bonjour Stef,25,

J'ai besoin de la longueur maxi de la trémie, la hauteur sous plafond, le reculement de départ maxi, le matériau de construction de l'escalier (béton, bois ou métal).

Bonne journée,

Lionel



S

Stef25

• 14 Novembre 2023

• #14

Longueur maxi de la tremie 2.90m
Hauteur sous plafond 2.3
Le récolement je dirais pas vraiment d'importance pour moi si il y en a pas vraiment besoin je dirais au mieux pour que l'escalier sois dans les normes.
Pour les matériaux c'est un plancher bois au dessus,la tremie n'est pas encore faite .
Merci beaucoup de votre aide .



Lionel-P

• 14 Novembre 2023

• #15

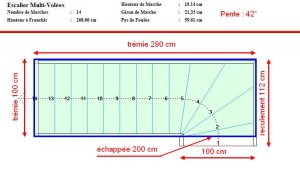

Avec une trémie de 100 x 290 cm, l'escalier aura 14 marches de 19,14 cm de hauteur avec un giron de 21,33 cm, ce qui fait une pente de 42°. Le reculement de départ est limité à 112 cm pour une échappée de 200 cm :



Aperçu de cet escalier en 3D :



La pente est un peu forte, le maxi recommandé est de 40°. Pour améliorer le confort de cet escalier, il y a plusieurs solutions à faire séparemment ou ensemble :
- diminuer la largeur des marches (90 ou 80 cm), ce qui allonge la ligne de foulée sans augmenter le reculement,
- élargir la trémie et donc augmenter le reculement de départ.
- diminuer l'échappée ce qui augmente le reculement, la hauteur mini est de 190 cm (non conseillé).

Bonne journée,

Lionel.



S

Stef25

• 14 Novembre 2023

• #16

OK merci donc dans l'ensemble et ce sans modifier la largeur quelle serait la longueur de la tremie idéal je peux la modifier un peu. Et si pour l'angle je fait un palier !!???
En tous merci pour ces informations qui me sont bien utiles et m'évite faire n'importe quoi



Lionel-P

• 14 Novembre 2023

• #17

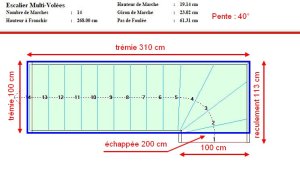

Pour avoir une pente de 40°, la trémie devra avoir une longueur de 310 cm, le giron sera de 23 cm :



Aperçu en 3D :

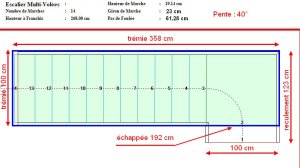

Avec un palier il faudra que le trémie mesure 358 cm de longueur, le palier sera au niveau de la 2ème marche et l'échappée sera réduite à 192 cm :



Aperçu en 3D :



S

Stef25

• 14 Novembre 2023

• #18

Merci beaucoup pour toute ces informations vousvetes au top
