Calcul escalier quart tournant gauche

M

MargauxG

• 5 Mai 2020

• #1

Bonjour,

Suite aux nombreux conseils trouvés sur ce site concernant la conception d'un escalier, je m'adresse à vous pour la conception de mon escalier :

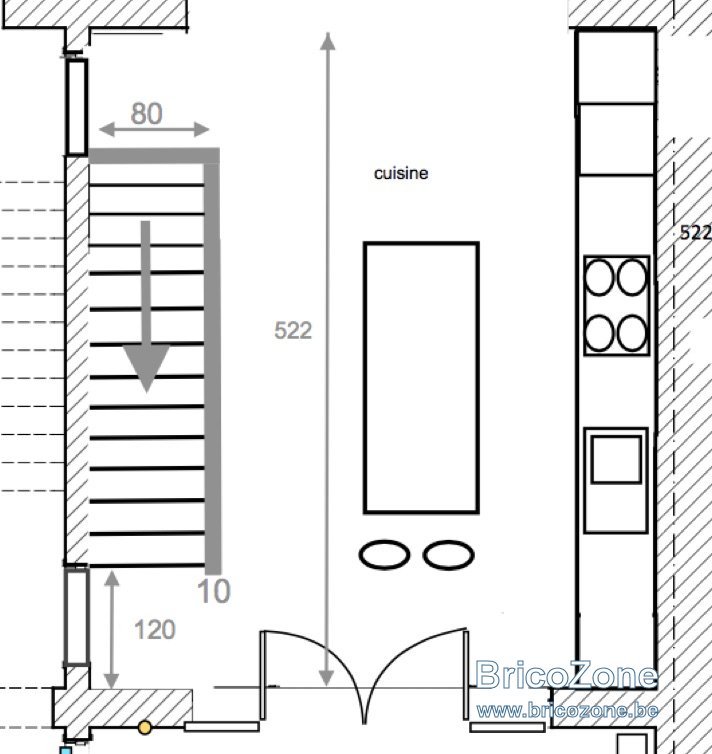

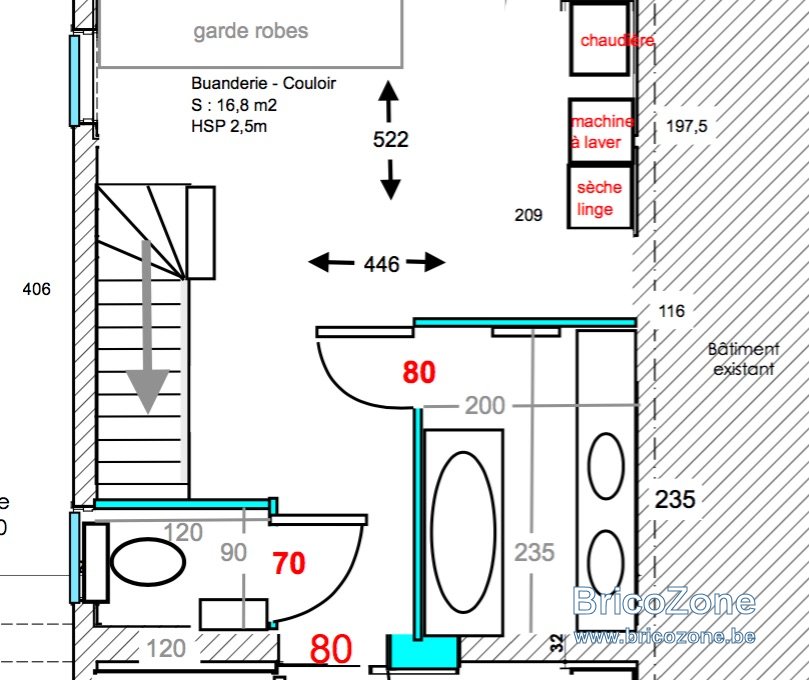

Nous aimerions un escalier en bois, qui en longueur ne dépasse pas 290 cm. Largeur de l'escalier 80 cm. Nous souhaiterions un quart tournant en bas de l'escalier (si faisable).
La tremie n'est pas encore calculée mais nous ne voudrions pas l'élargir + que la largeur de l'escalier (si par exemple c'est nécessaire pour le quart tournant alors nous ne ferons pas de quart tournant).
Hauteur de l’escalier de sol à sol fini : 280 cm
La hauteur sous plafond au pied de l’escalier : 250 cm
Dalle : 30 cm d'epaisseur. Structure de la dalle supérieure : beton avec plancher par dessus.
Largeur de l'escalier : 80 cm. Escalier tournant (1/4)
Fonction de l'escalier : utilisation pour accès à des chambres
Un coté contre le mur actuel, l'autre coté avec un limon
Prévoir un nez de marche de 3-4 cm

Pensez-vous que cet escalier soit réalisable et suffisamment confortable et pourriez-vous s'il vous plait m'aider à le calculer ainsi que la trémie ?

Merci beaucoup pour votre aide
Margaux



Lionel-P

• 6 Mai 2020

• #2

Bonjour Margaux,

La calcul donne 15 marches de 18,67 cm de hauteur, un giron de 21,75 cm, une pente de 41° pour un pas de foulée de 59,09 cm.
Le reculement de départ est limité à 115 cm pour une échappée standard de 200 cm :

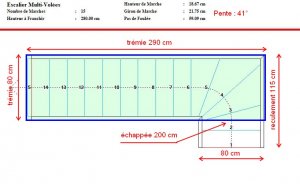

Aperçu de cet escalier en 3D :



La taille du nez de marches recommandée est de 3 cm, car au-delà, il y a le risque d'accrocher le talon à la descente.

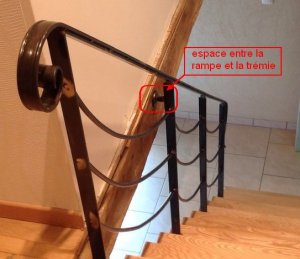

Autre point utile, la trémie devrait être plus large de 5 cm par rapport à la largeur de l'escalier, ce qui permet de laisser un espace entre la rampe et le bord de la trémie pour le passage de la main :



Bonne journée,

Lionel.



M

MargauxG

• 6 Mai 2020

• #3

Merci beaucoup pour votre réponse. Je devrais donc faire une trémie de 85 cm de large ?
Le giron fait donc 21,75 + les 3 cm de nez de marche?
Est-ce que faire l'escalier avec 280 de longueur au lieu de 290 est possible ou cela rendrait l'escalier trop inconfortable ?

Merci beaucoup et bonne journée



Lionel-P

• 6 Mai 2020

• #4

La pente est déjà supérieure à 40 degrés, donc je vous déconseille de réduire encore la longueur de la trémie. Si vous pouviez encore élargir un peu votre trémie afin d'augmenter le défilement de départ, on pourrait réduire la longueur de la trémie.



M

MargauxG

• 6 Mai 2020

• #5

Non nous préférerions ne pas élargir la trémie, on va garder 290 cm alors. Merci beaucoup pour vos conseils et bonne journée



L

Licorne61

• 8 Mars 2021

• #6

Bonjour.
Je cherche de quoi faire des plans pour faire mon escalier quart tournant gauche en haut et en bas.
Je suis allée sur votre site (Lionel) qui est très bien fait mais je n'ai pas trouvé de plan pour ce modèle, ai je mal cherché ?
Merci d'avance pour votre réponse.



Lionel-P

• 8 Mars 2021

• #7

Bonjour Licorne61,

Il n'y a pas de plan universel. Chaque cas est unique et sur plus de 4500 plans déjà réalisés, je n'en ai pas trouvé 2 identiques. C'est poiur cela que sur mon site il y a des feuilles Excel qui permettent de faire le calcul pour chaque cas. Envoyez-moi toutes les infos comme je le décris dans ce chapitre de ma page perso : <Infos indispensables>.
Attention, j'ai besoin de toutes les infos demandées pour pouvoir faire un calcul réaliste, avec des cotes (vérifiées).

Bonne journée,

Lionel.



L

Licorne61

• 8 Mars 2021

• #8

Merci de votre aide.

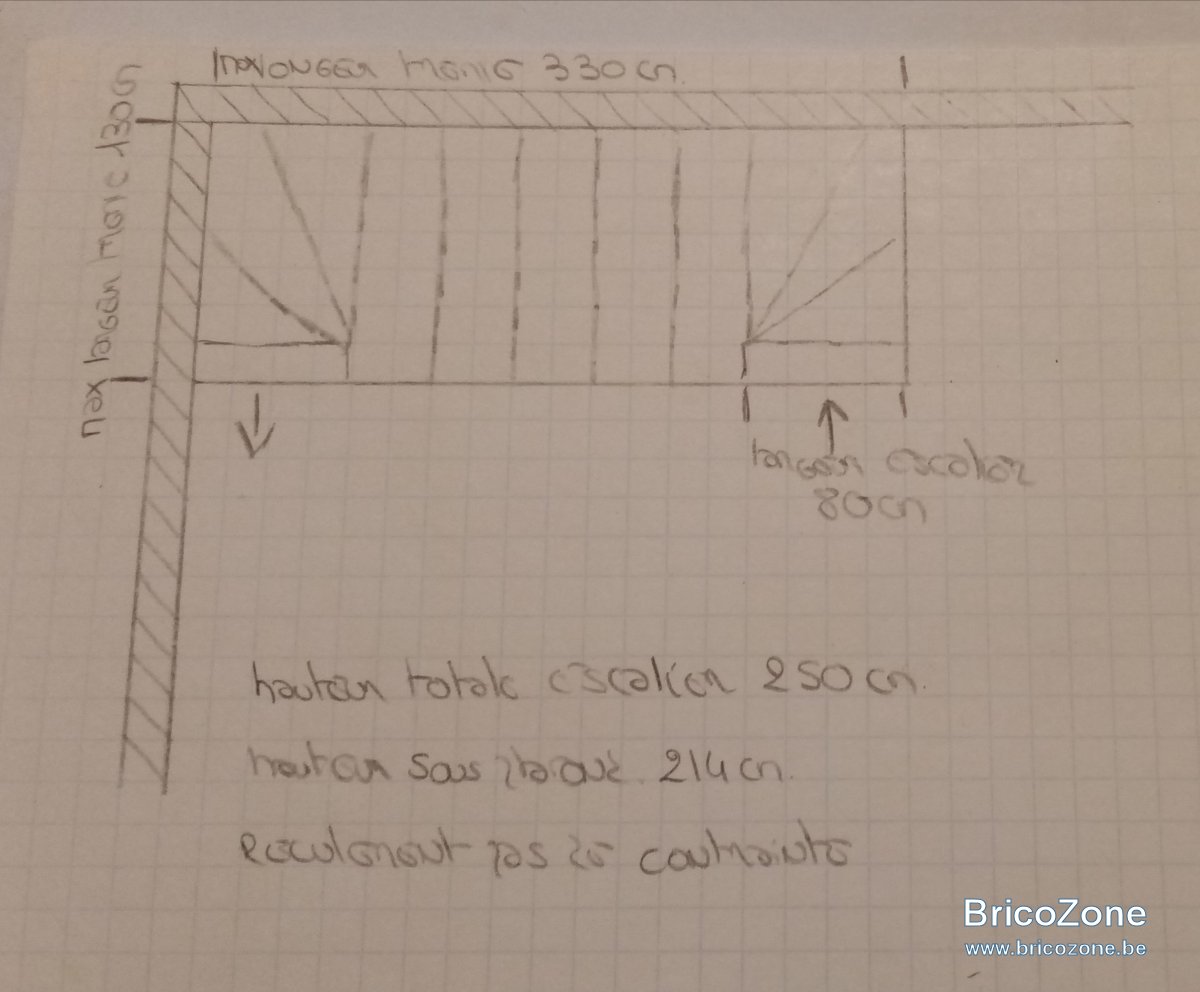

Je vous joint le croquis avec les infos utiles.
Nous créons l'ouverture donc nous sommes assez libre.
Cordialement.
Elodie.



Tombolo

• 8 Mars 2021

• #9

Bonjour Lionel,

Je vais recouvrir mon escalier beton avec les marches en chêne.

Comment déterminer la taille du nez de mes marches ? Est ce que cela se calcul dès la conception de l'escalier Ou bien est-ce adaptable en fonction de la profondeur des marches?

Merci



Lionel-P

• 9 Mars 2021

• #10

Bonjour Elodie,

Comme je ne sais pas dans quel matériau sera fait cet escalier, je ne peux pas faire un calcul précis car la marche palière est différente pour un escalier en béton, en bois (avec ou sans contreamarches) ou un escalier métallique à limon central ?

Avec une trémie de 110 cm de largeur, l'escalier aura 14 marches de 17,86 cm de hauteur, un giron de 26,2 cm et une pente de 34,5°. Le reculement de départ sera de 105 cm pour conserver une échappée d'envion 200 cm :



Aperçu de cet escalier en 3D :



Bonne journée,

Lionel.



Lionel-P

• 9 Mars 2021

• #11

Pour Tombolo,

Un nez de marche ne doit pas dépasser 3 cm. Si vous mettez un nez de marches à chaque marche, cela ne change pas le giron et donc ne modifie rien au calcul, cela augmente juste la profonduer de la marche et augmente un peu le confort de l'escalier.



L

Licorne61

• 9 Mars 2021

• #12

Bonjour.
Un grand merci à vous Lionel.
C'est vrai que je n'avais pas marqué le matériau car on hésite encore entre tout bois ou métal. Je ne pensais pas que ça pouvait changer les plans !
Vos plan nous aide beaucoup.
Bonne journée.



L

Licorne61

• 17 Mars 2021

• #13

Bonjour,
Après mur réflexion nous souhaitons le faire en métal avec limon central de 200*200mm.
Est ce que cela change les côtes que vous nous aviez faites ?
Merci d'avance et bonne fin de journée.



Lionel-P

• 18 Mars 2021

• #14

Bonjour Elodie,

Toute modification d'un seul paramètre oblige à refaire le calcul et le plan. Pour que le limon central soit fixé sur le côté de la dalle de l'étage supérieur, il faut prévoir une marche palière en fonction de l'épaisseur de la dalle, de la section est de la pente du limon. Ce type d'escalier doit être calculé à la main car je ne connais aucun logiciel (gratuit) capable de ce type de calcul et demande plus d'une heure de travail. Donc il faut obligatoirement faire le plan pour valider le calcul.
C'est pour cela que je demande à chaque de me fournir TOUS les éléments afin d'éviter de perdre mon temps à refaire plusieurs fois le plan. Par exemple, ici il aurait aussi été utile de savoir si le limon sera cintré ou si il sera assemblé en 3 parties à l'équerre. J'ai donc fait le plan avec le limon assemblé en 3 parties (il existe peu de serruriers-métalliers qui acceptent de réaliser un limon cintré).

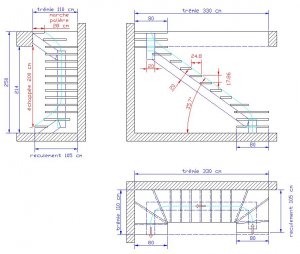

L'escalier aura 14 marches de 17,86 cm de hauteuravec un giron de 24,8 cm, ce qui fait une pente de 35,7° pour un pas de foulée de 60,52 cm. Avec un reculement de départ de 105 cm, l'échappée sera de 200 cm :



Je pense qu'une section de limon de 200 x 200 mm est un peu forte, un profilé rectangulaire de 200 x 100 mm seraitaussi plus esthétique et si le limon est assemblé en 3 parties, il est possible de réduire cette section en prolongeant 2 éléments jusqu'au mur.

Bonne journée,

Lionel.
