Calcul tensions en 3x230V via compteur intelligent

Bonjour,
Suite à des décrocharges de mon onduleur l'été passé, Ores est venu m'installer un compteur intelligent, ce qui devrait les aider à monitorer ce qui se passe sur le réseau. Etant un peu geek sur les bords, je me suis empressé d'installer un homewizard sur le port P1 pour moi aussi monitorer ce qui se passe sur le réseau.

Or je suis en 3x230V, sans neutre donc. Dans ce cas, il semble que dans le compteur on utilise L2 comme référence à la place du neutre (méthode des deux wattmètres je suppose)... Donc forcément, les mesures de tensions entre L1 et L2, ainsi qu'entre L3 et L2 donnent un résultat correct. Et entre L2 et L2...évidemment c'est 0V.

Ne sachant pas sur quelle phase mon onduleur est raccordé, j'aurais aimé savoir s'il est possible de calculer la troisième tension (entre L1 et L3) avec les données fournies par le compteur via le port P1. Ainsi je pourrais monitorer les 3 tensions.

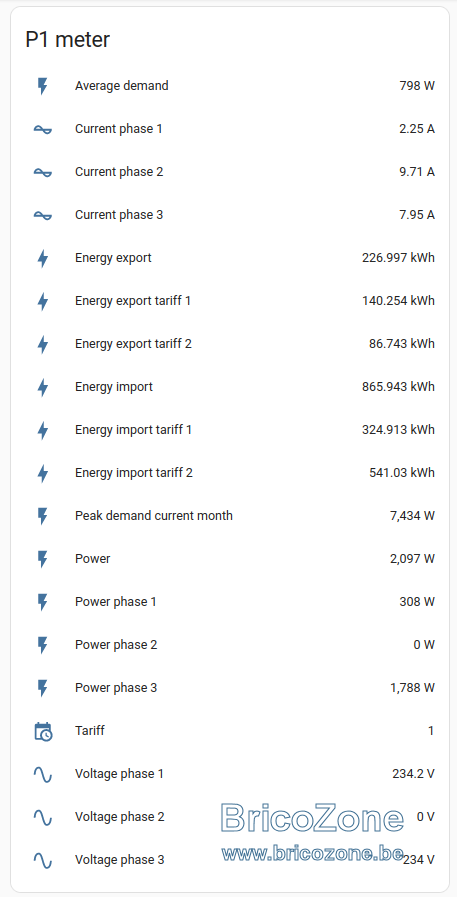

Sachant que le port P1 me donne:

• Les courants sur les 3 phases
• Les tensions de 2 phases, la troisième étant à 0
• La puissance sur 2 phases, la troisième étant à 0

... et je n'ai bien sur pas les cos phi... dans une maison, comme tout le monde, on a un peu de tout et ça change tout le temps

Pesnez-vous qu'il soit possible de calculer avec ces informations la tension qui me manque ou dois-je le mesurer via un autre appareil?

Merci!!!

non il faudrait les vecteurs de tensions.

BG1000 a dit:

non il faudrait les vecteurs de tensions.

Cliquez pour agrandir...

Merci pour votre réponse rapide!

On coupe tous les disjoncteurs, sauf celui des PV, on regarde le courant et on détermine la paire de phase utilisée par les PV....

Et pour les cos phi à moins que vous n'ayez des moteurs vous pouvez les fixer à 1 (la plupart de vos charges sont probablement résistives).

Sinon un petit compteur Homewizard sur la ligne qui alimente votre onduleur vous donnera l'info manquante (si il est sur celle-là).

Il y a deux types de réseaux 3x230V , le premier (mon cas) neutre mis à la terre au transfo donc entre chaque phase et la terre j'ai 140V entre chaque phase 230V, le second mise à la terre d'une phase donc semble t'il votre cas L1/T =0v entre L2/T= 230V entre L3/T= 230V, entre deux phases 230V.
