Chaudière gaz Vissmann 222w temperature de consigne non respecté

  • Forum Plomberie - Chauffage
  • Auteur du sujet Auteur du sujet pierrot2k
  • Date de début Date de début
  • #21
Si c est le cas
C est le circulateur principal qui assume de nourrir le module plancher et les radiateurs
Donc
oui pour repondre a la future question
Il tourne si le module plancher a besoin de calories

  • #22
Sous reserve de tout savoir
Difficile a distance

  • #23
Il y a quand même une gestion différente par la chaudière pour les 2 circuits en terme de température d eau car le PC l eau arrive vers 20 et 25 degrés et les radiateurq plutot 35 - 45 non?

Donc ce qu on dit (basé sur des hypothèses) est que le circulateur principal envoie de l eau chaude aux 2 circuits dès que le PC a besoin de calories?
La circulation de l eau chaude du PC serait gérée par le 2ème circulateur encastré en haut de la chaudière (pour pouvoir gérer une température plus basse?)

J avais coupé le circulateur principale (pour stopper la circulation dy ciecuit chauffage) pour tester et évidemment l échangeur a plaque et la température du circulateur du PC restait froid à ce moment là

Si c est ca je suis un peu décu de l installation qui était avant bien géré sur l ancienne chaudière avec 2 circulateurs distincts sur les 2 circuits.
Au prix que j ai payé l installation de la nouvelle chaudière, je trouve celà vraiment pas top..

  • #24
C est aussi étonnant que la chaudière remonte un "circulateur éteint" sur le circuit radiateurs alors que finalement il n y en aurait pas?
Serait ce simplement une valeur calculée ?
Il y aurait théoriquement possibilité de brancher un 3ème circulateur dédié pour le circuit radiateur (et ne pas être rattaché directemenr au circulateur principale)?

  • #25
Il faut suivre l install et faire des photos

  • #26
Je démonterai davantage et ferait ca prochainement.
Merci beaucoup pour toute l aide apportée

  • #27

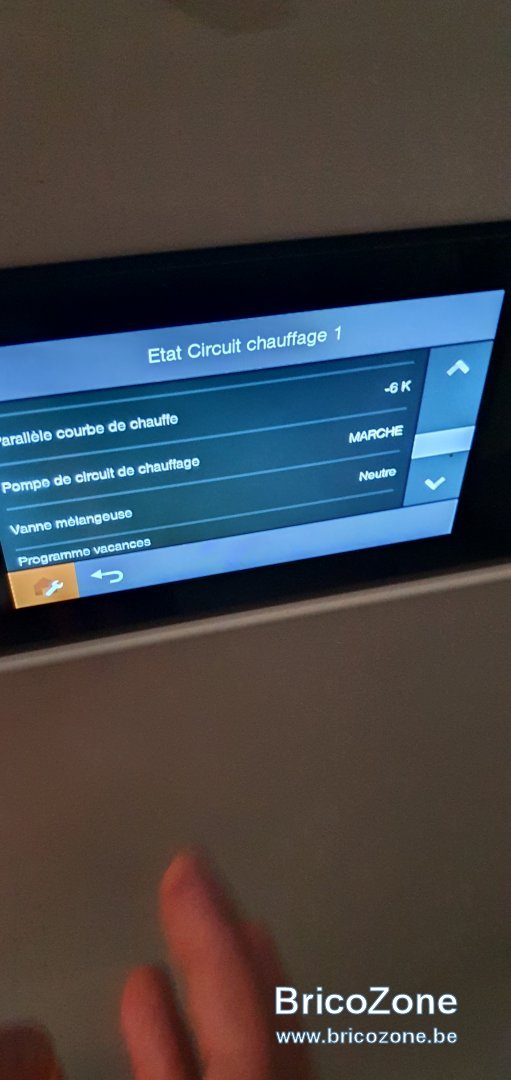

Est ce normal sinon sur les infos de l écran de la chaudièfe que je ne visualise pas la température de départ du circuit de radiateurs.

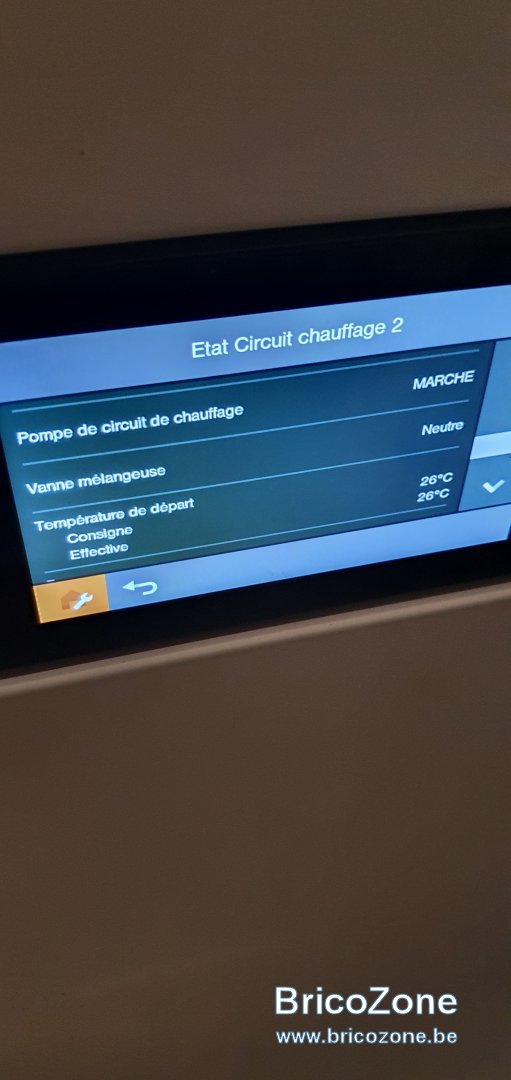

Pour le circuit PC j ai bien ca (voir photo) mais sur le circuit radiateur, jai directement "programme vacances" après la partie vanne mélangeuse.

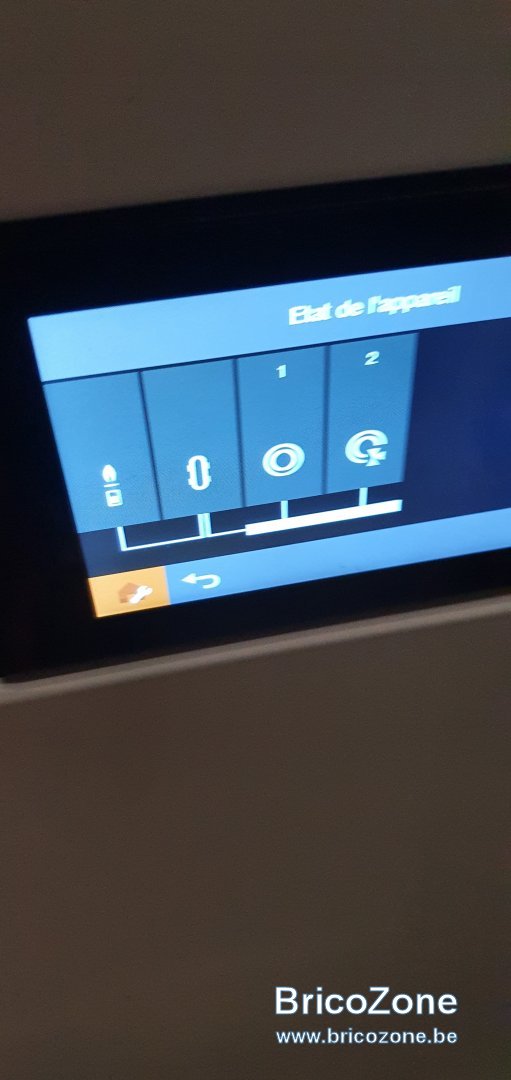

J ai aussi le petit schéma même si je me doute qu il est trop simplifié pour bien comprendre le schéma réel






  • #28
Encore une fois ca depend de comment c est réalisé

  • #29
Oui je comprends.
Au niveau de la chaudière le controlende la température ne peut se faire qu à l endroit comme sur la copie d écrn

  • #30
Si ton circuit radiateur est direct il est forcément a la température de depart chaudiere

le plancher etant sous régulé via son module et ou sa vanne 3 voies

le réseau radiateur est donc alors a minima a la meme courbe que le plancher si le plancher est en demande
Mais encore une fois c est peut etre faux
Tout depend si d apres les photos j ai compris le système en place

  • #31

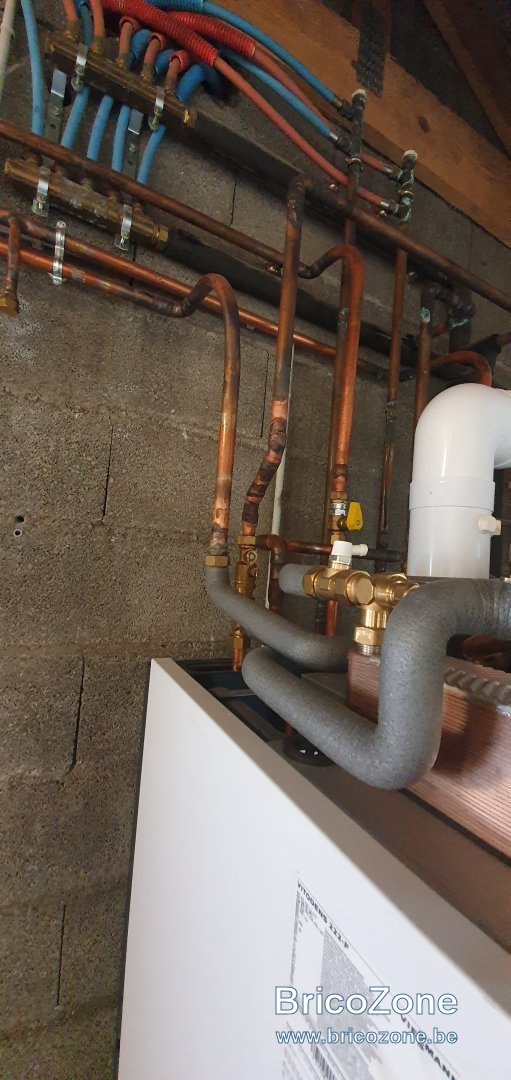

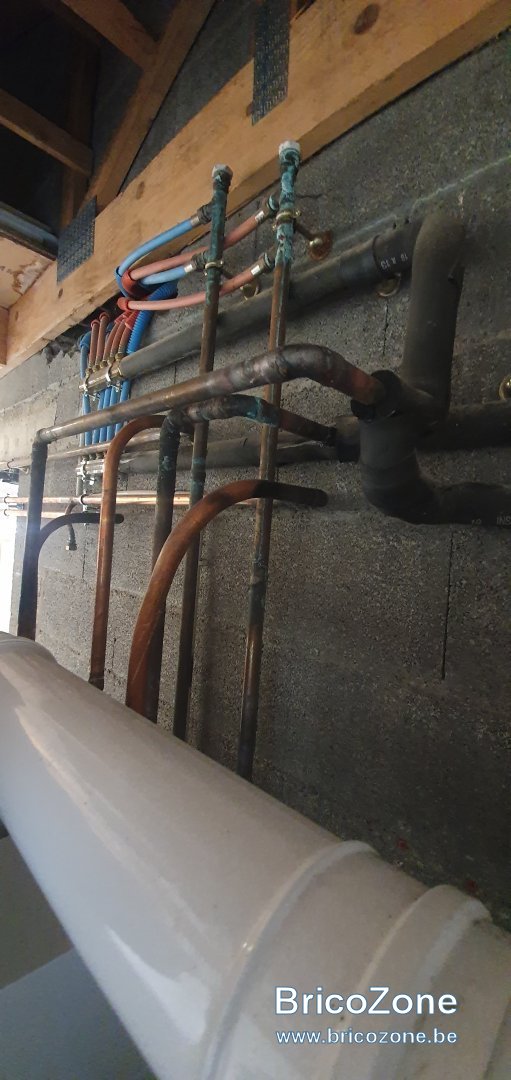

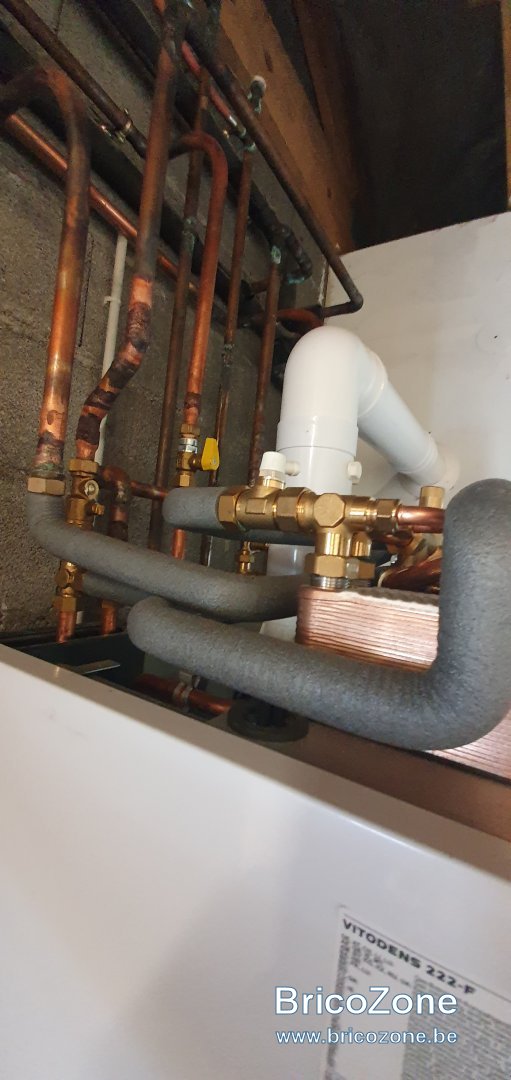

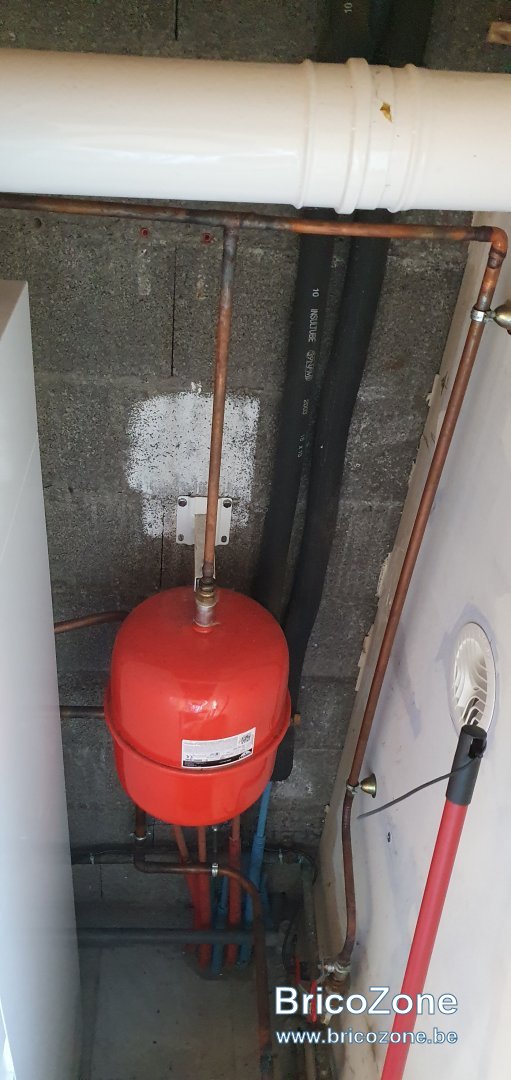

J ai retiré le panneau du haut et pris plus de photos












  • #32

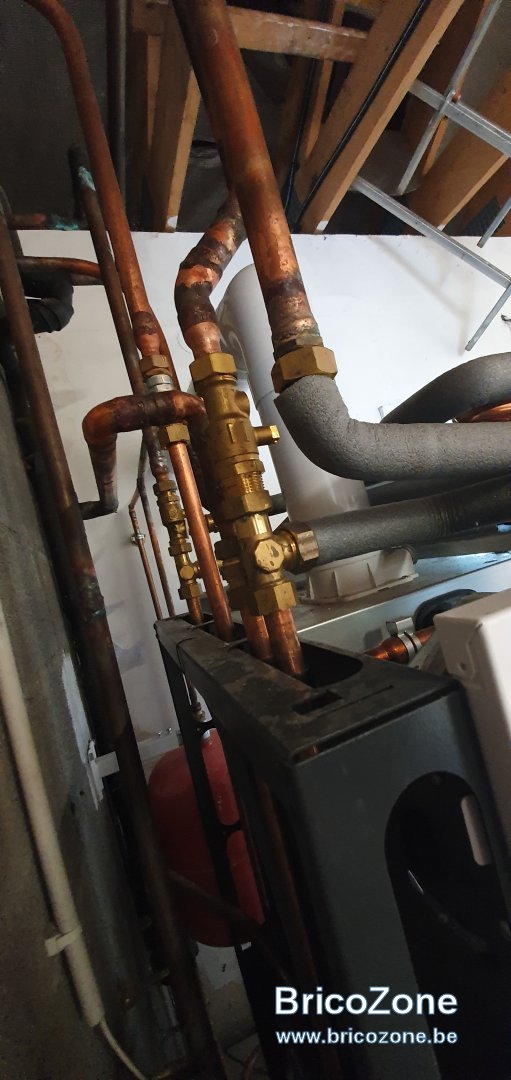

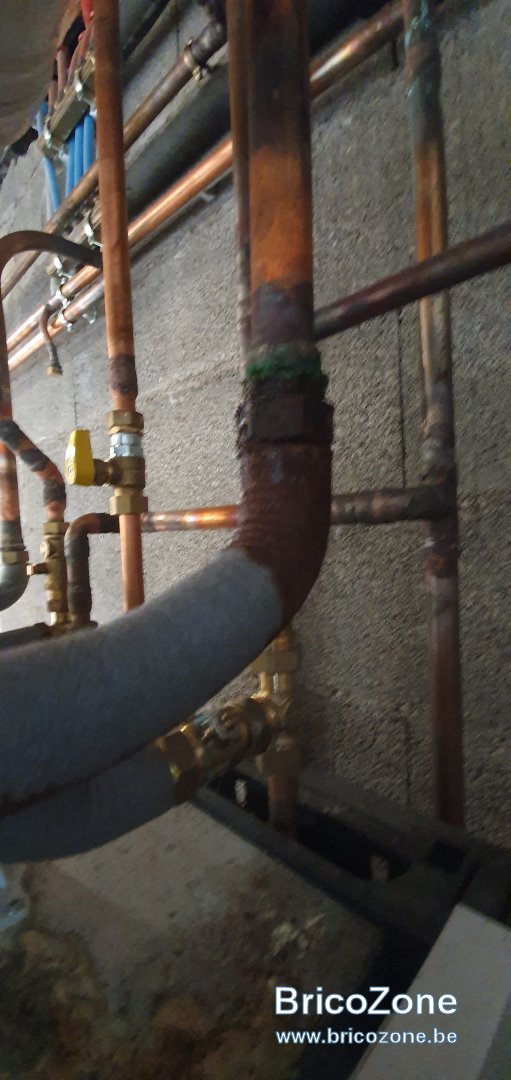

J ai pu également m apercevoir qu il y avait une petite fuite sur le départ du circuit PC (ou est ce l arrivée)
Le tuyau n est pas sufisamment fixé au mur et lorsque "l entretien devait etre fait" le fzit de declipser le capot supérieur a tendance a faire un peu bouger le tuyau (tuyau pas très bien posé et trop proche du capot)


  • #33

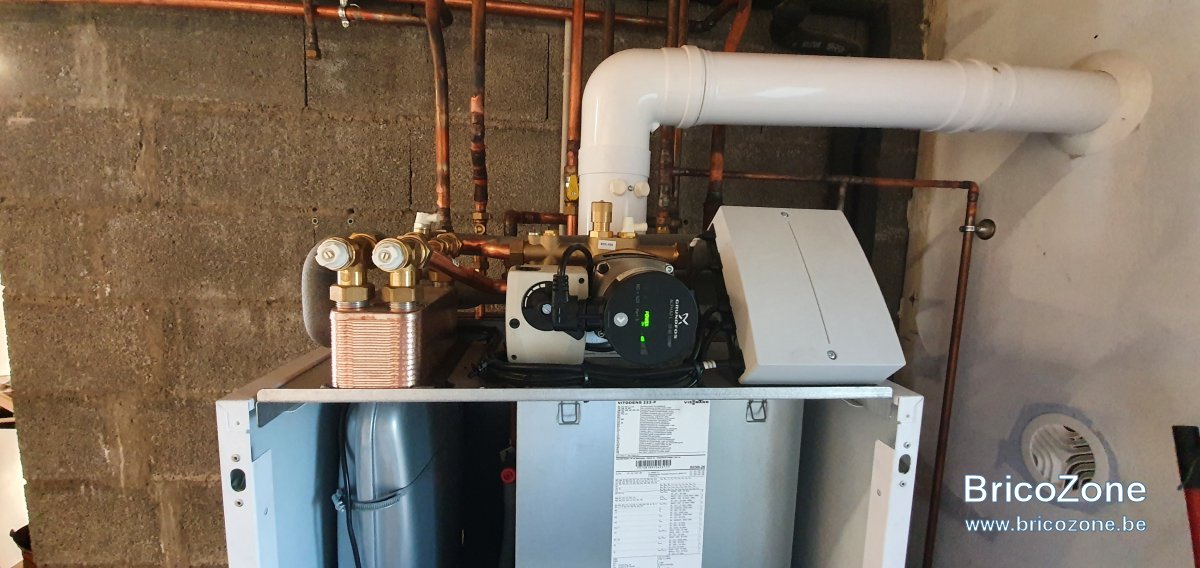

C est un module plancher chauffant
Le circulateur que tu vois sur le dessus est celui du plancher

pour moi ton soucis est a cause de cela
Ton circulateur “radiateur” est en fait le meme qui fait aussi principal avec irrigation de l echangeur a plaque pour le plancher

pour moi c est pas un montage que j aime
Vraiment pas
Mais c est officiel viessmann
Ils poussent a ce montage

  • #34
Ok tu confirmes donc les hypothèses initiales :(
Comment optimiser les réglages?
En gros en cas de demande de calories du plancher chauffant, le circulateur interne à la chaudière (qui est donc le circuit radiateur) va aussi envoyer une partie de l eau chaude (a la température de sortie de la chaudière) vers le circuit radiateurs??? + une autre partie vers la vanne mélangeuse circuit PC c est bien ca ??)
Y a t il un intérêt a passer le circuit PC en désactivation du circulateur (code b5:6 sur ce circuit?), cela limiterait le déclenchement du circulateur principal?
Le paramètre a6 assz bas vers 15 ou 16 pourrait il empécher de déclencher pour rien la chaudière en limitant les appels du PC quand la température extérieur n est pas très froide?
Un vitotrol pour chaque circuit a t il un intérêt quelquonque avec cette installation? Ou dois je remettre uniquement celui pour le PC ? J ai pas vraiment l impression qu on peur gérer finement le circuit radiateur, je sens que je vais être condamné a remettre à regler ma température à l aide des vannes thermostatiques.


Sur mon ancienne chaudière gaz sans condensation j avais bien 2 circulateurs et la consommation était inférieur à l année de 10% a celle avec la vissmann..

  • #35
Attention à consommation en kwh et en argent

je ne pense pas que 2 vitotrol soient utiles

Le code A non pas un plus
Le B pourquoi pas

mais une pente identique plancher radiateur pourrait etre une idee a creuser
Et aussi il faudrait sur les codages plancher changer si accessible le 9f:8
Met le a 0!!

  • #36

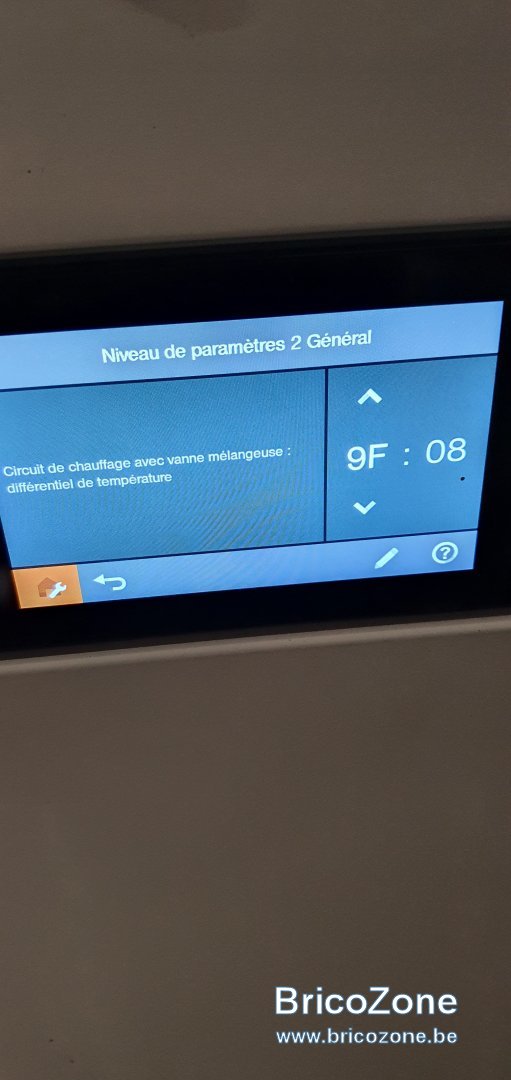

Ce code ci? il n est pas affecté au circuit PC (pas de 9f sur le circuit PC)


  • #38
Ca ordonne a la chaudiere de maintenir le depart chaudiere donc toi radiateur a 8degres au dessus de la consigne plancher

je ne suis pas un amateur de cette valeur

dans les faits tu auras donc de l eau dans les radiateurs a minima a la meme température que le depart plancher et pas 8degres au dessus
C est deja ca de pris

  • #39
Bon j ai réassigner le vitotrol au circuit du PC.
La pompe pour l étage (radiateurs) est maintenant indiquée à "en marche" (car plus de b5:6) même si ma température de consigne est à 16...

La pompe du PC est à l arrêt pour l instant car temp ambiante > consigne avec le b5:6 (j ai lu que c était pas top de lui ordonner de l arrêter pour éviter la formation d algues mais bon tout l été elle ne tourne pas non même avec b5:0?)

J ai changé la valeur de la vanne melangeuse comme indiqué plus haut
J ai mis pente pc 0.5 avec // -2 pour PC
pente 0.6 avec // -2 pour les radiateurs

On va tester cette nuit et journée de demain voir l évolution des températures des pièces et la conso également

Le gain potentiel que je voyais avec un vitotrol 200a (récupéré a la limite d occaqion à 80eur...) était de pouvoir avoir une désactivation de la pompe principale - j imagine si pas de demande ecs et circuit pc / radiateurs avec b5:6 sous la consigne tout est éteint?
La pompe principale va tourner en continu j ai bien l impression dans mon montage actuel. En mettant la consigne du circuit radiateur à 5 degrés la pompe s éteint mais entre 15 et 17, ca tourne

Dernière édition:
  • #40
Un petit retour sur les nouveaux réglages.
La température dans les pièces à l étage sur le circuit de radiateurs a enfin pu descendre de 21.5 à 19.5 degrés (vanne thermostatique ouverte à fond) avec température extérieur de 8 degrés (même si la consigne demande 16 ou 17).
Merci pour tous les réglages Kenny, clairement le paramètre 9F bien joué, avant l eau était trop chauffé inutilement pour obtenir temp PC + 8 au minimum.
La consigne sur le circuit PC est à 19 la nuit en réduitet 20 la journée, il est probable que je laisse à 20 degrés en continue pour plus de confort car je doute du réel gain.
En plus il y a une descente a partir de la temp réduite à 22h de 20 vers 19.1 degrés jusqu à 4 ou 5h et bien sur entre 5h et 9h le matin la température n a pas le temps de remonter à 20 degrés (les 20 ne sont atteint que bcp plus tard l après midi du fait de l inertie..)

Pour revenir au circuit des radiateurs, j hésite a mettre une température réduite très basse vers 5 degrés qui permet un arrêt complet de la pompe la nuit et du coup provablement une descente vers 18 degrés..
Je pense juste, qu en cas de très basse température extérieur, on risque de tomber en dessous des 18 la nuit..

Au niveau conso, j ai noté évidemment une baisse intéressante (je dirai un 10% facilement sur le chauffage en tenant compte de la temp extérieur) , bien que je trouve la conso eau chaude un peu élevé. J ai pourtant uniquement activé l eau chaude et boucle ECS que les soirs de 17h à 23h.
Il faudrait que je vérifie de laisser en continue l eau chaude active en temp de consigine pour voir la différence, peut être que l effort de réchauffage du ballon (qui doir bien faire 80L il me semble) est vraiment important à 17h?
