Choix structure métal stud avec ouverture fenêtres de toit plat

P

poupouce2009

• 6 Juillet 2019

• #1

Bonjour à tous,

L'entrepreneur ayant terminé ma toiture plate, je dois réaliser mon plafond.
Pas de souci pour moi de travailler avec des metals stud en cloison mais en structure plafond?
J'ai fait des recherches, chez knauf avec des supentes à visser mais dans ce cas mon plafond serait également en pente et suivrait la structure et chez Gyproc avec la méthode plagyp d et mettre des plaques de 12.5 et des suspentes réglables j'arriverai à avoir un plafond droit.
Mais pour la mise en oeuvre avec les 3 ouvertures de fenêtres de toit, je ne vois pas bien comment commencer , dans quel sens, et comment finir les caissons des fenêtres de toit. La hauteur actuelle mur sol est de 3m05.

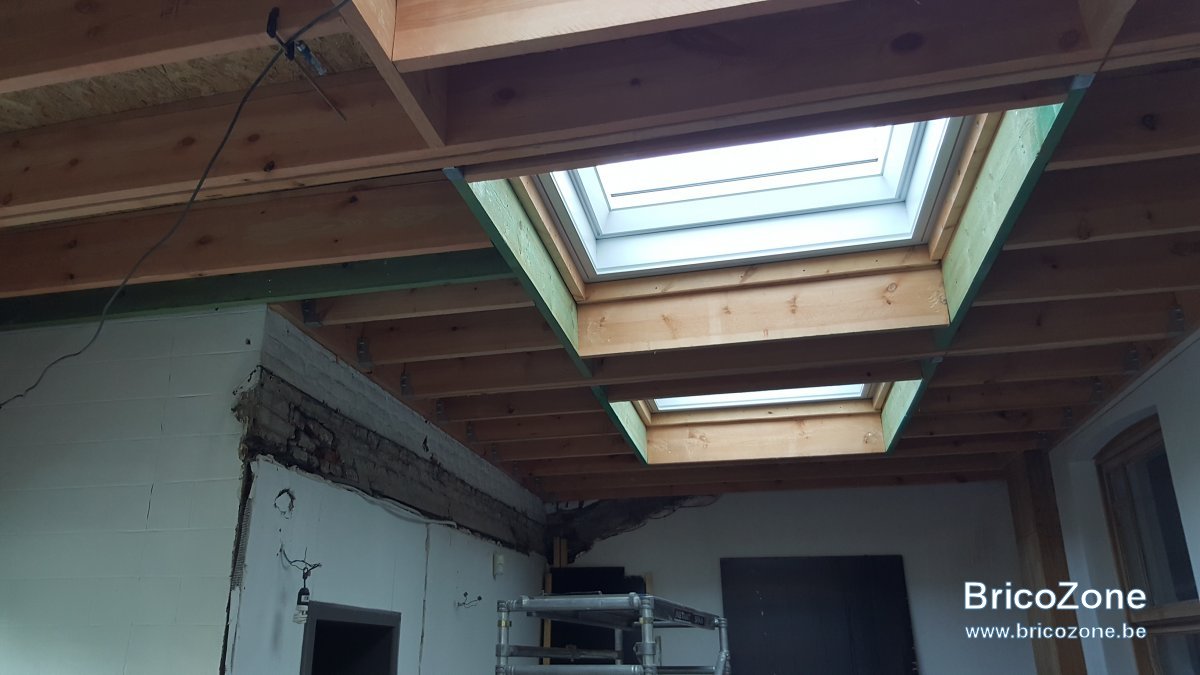

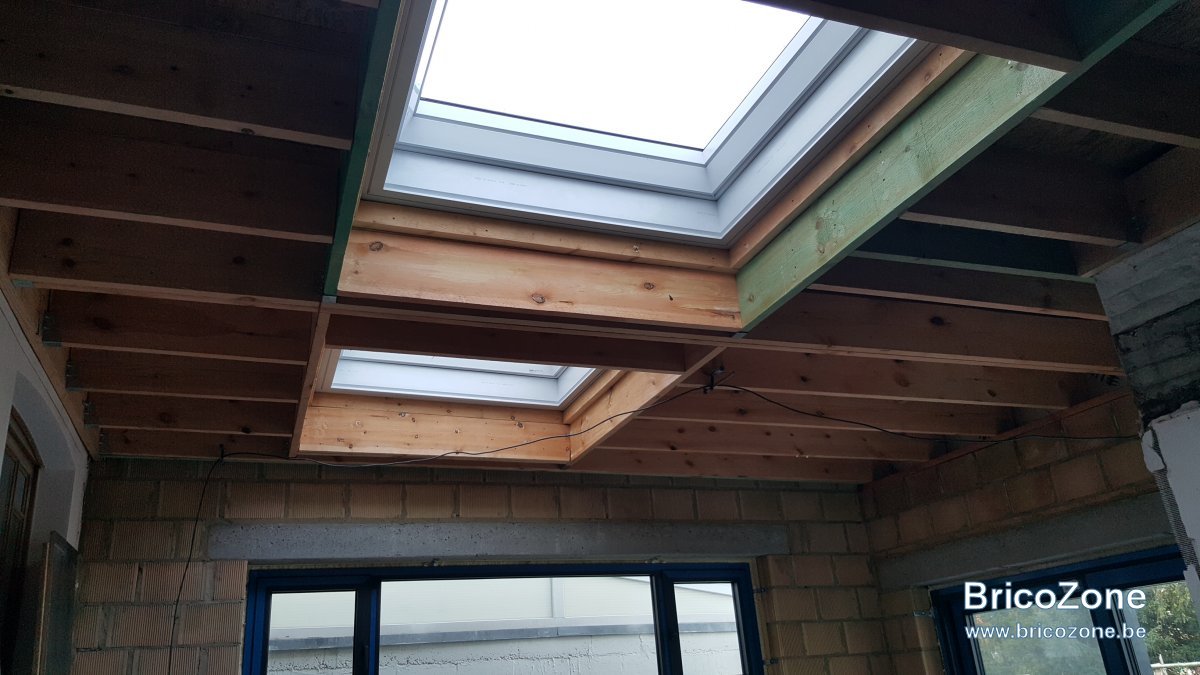

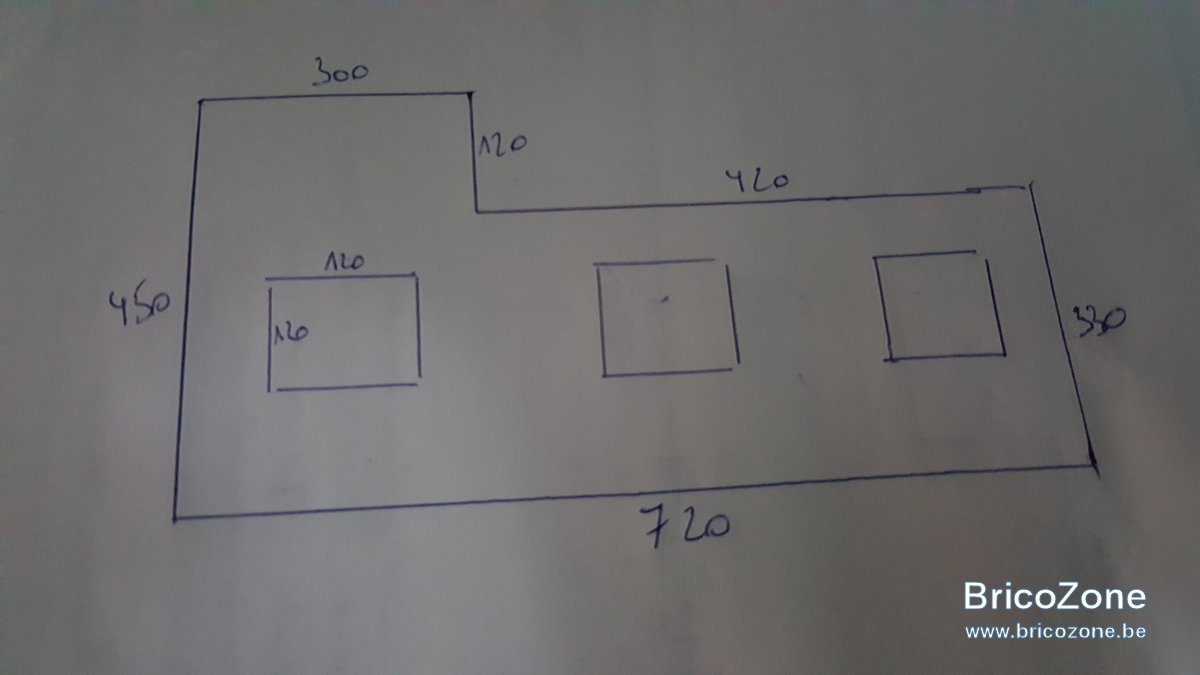

Voici les photos,

Merci d'avance pour votre aide.



heureuxproprio

• 6 Juillet 2019

• #2

Salut,

Les suspentes, c'est ce qu'il faut.
Si tu prends des Gyproc PH60/200, tu pourras régler le niveau et les faire dépasser plus ou ou moins de tes solives (tu peux aller jusque 20cm) pour rattraper la pente et avoir un plafond de niveau.
Pense au niveau laser et au cordeau... indispensable pour placer tes suspentes au même niveau sans te casser la tête.
Pour les rails tu fais en plagyp S : Gyproc PC60/27 que tu clipses sur tes ph60/200.
Vu la taille de la pièce plagyp d est pas forcément utile. En plus tu perdrais de la hauteur de plafond.
Tu auras plus de rigidité comme ça qu'en auto portant et aucune zone "sensible" que tu pourrais avoir avec de l'auto-portant autour de tes fenêtres de toit.
Ca se clipse. Même tout seul c'est un jeu d'enfant... moi qui ne suis pas du tout du métier je m'en suis sorti facilement.

Bon courage



P

poupouce2009

• 6 Juillet 2019

• #3

Merci pour ce début de réponse, mais la difficulté avec les ph60/200 c'est que ça se visse et c'est prétroué, ayant une pente dans le sens de la longueur et une autre dans la largeur pour les écoulements des eaux, il serait impossible de tout aligner, pour que le plafond soit plan, même avec un laser . ...



P

poupouce2009

• 7 Juillet 2019

• #4

J'ai parcouru pas mal le forum, et pas de réponse vraiment adéquate, que ce soit avec des fenêtres pour toit plat ou des coupoles!
Personne n'a réalisé ce type de travaux?
Même dans le guide Gyproc, je n'y trouve pas mon bonheur... ☹

Avez-vous d'autres pistes?

Je vous remercie d'avance.



heureuxproprio

• 7 Juillet 2019

• #5

J'ai également 2 pentes, je ne vois pas en quoi les suspentes ne permettraient pas de rattraper le niveau sur 2 axes.
Enfin, dans mon cas.
Bon courage



P

poupouce2009

• 7 Juillet 2019

• #6

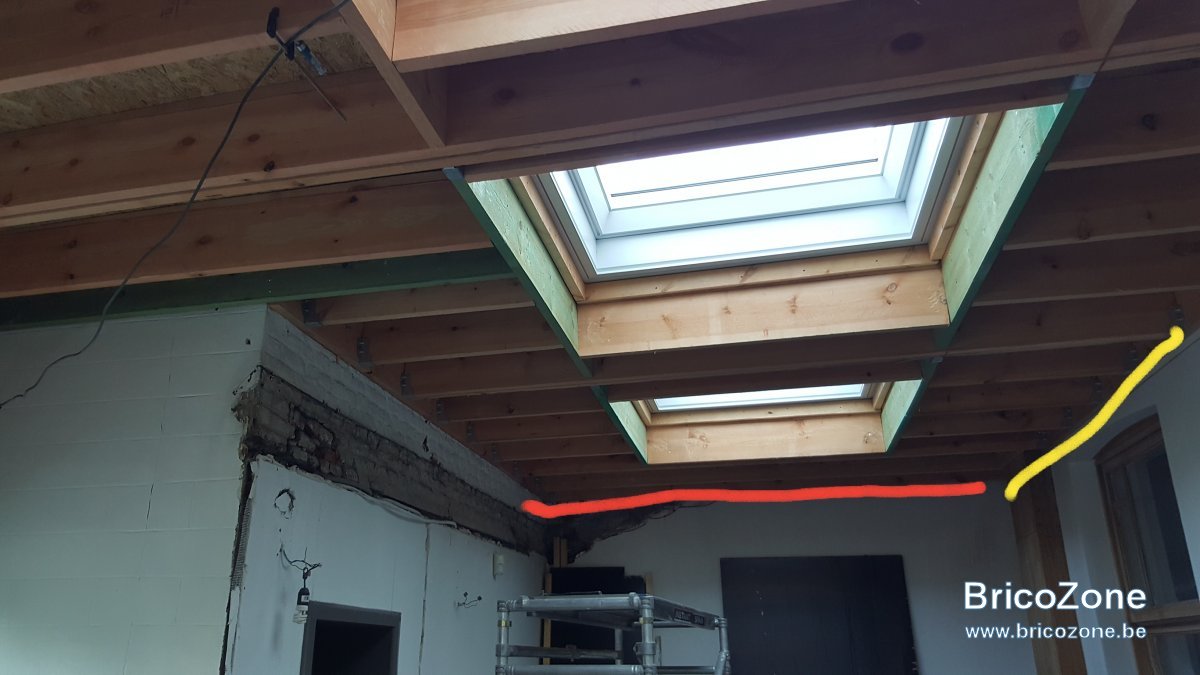

En fait il y a un pente ,en rouge ( voir photo) et une contre pente, en jaune, et puis comment faire les liaisons avec les ouvertures de fenêtres ?



P

poupouce2009

• 7 Juillet 2019

• #7

Ou peut-être abandonner l'idée de le faire en métal stud et refaire une nouvelle structure en bois, indépendante de la structure de la toiture plate , comme @fradeco m'avait super bien conseillé pour ma structure en bois au grenier?



fradeco

• 7 Juillet 2019

• #8

@poupouce2009 bonjour,

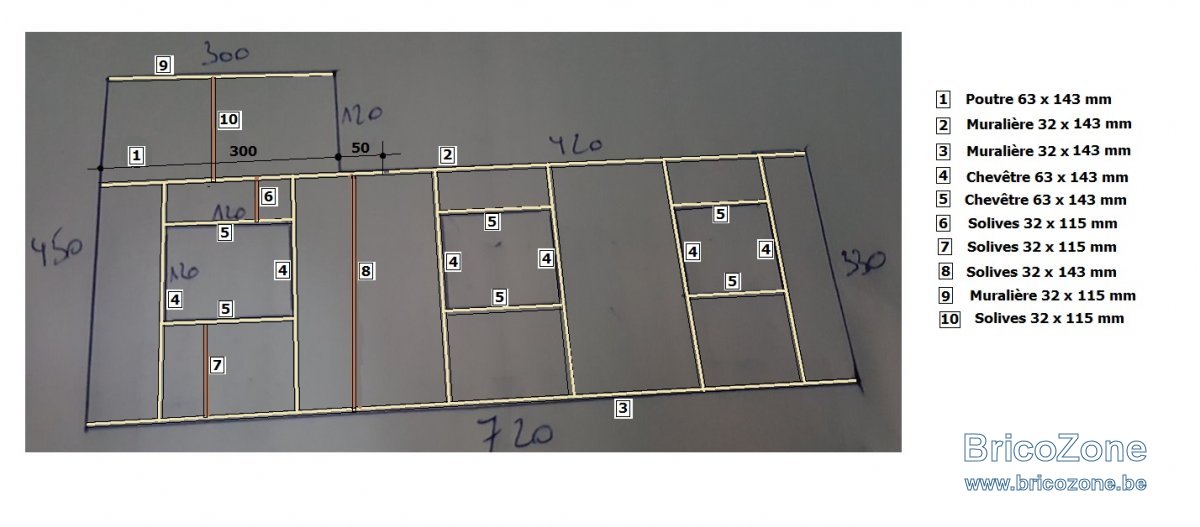

En bois compte tenu d'une charge de 47 kg/m² dont 30 kg/m² de charges diverses non définies, voici sous forme de croquis les sections des pièces de résineux de classe C 24 qu'il faudrait mettre en oeuvre. Pour les solives l'espacement serait de 40 cm d'axe en axe. Pour les muralières des chevilles de 8 mm tous les 45 cm serait OK.



P

poupouce2009

• 8 Juillet 2019

• #9

Grand merci @fradeco !

Yapluka ;-)
