Collecteur chauffage sol

  • Forum Plomberie - Chauffage
  • Auteur du sujet Auteur du sujet ben240374
  • Date de début Date de début
ben240374

ben240374

  • #1
Bonjour,

J'aimerais changer/purger mon chauffage au sol.
Il y a de l'air et je ne l'ai jamais changé depuis 15 ans.
Je dois le faire circuit par circuit.

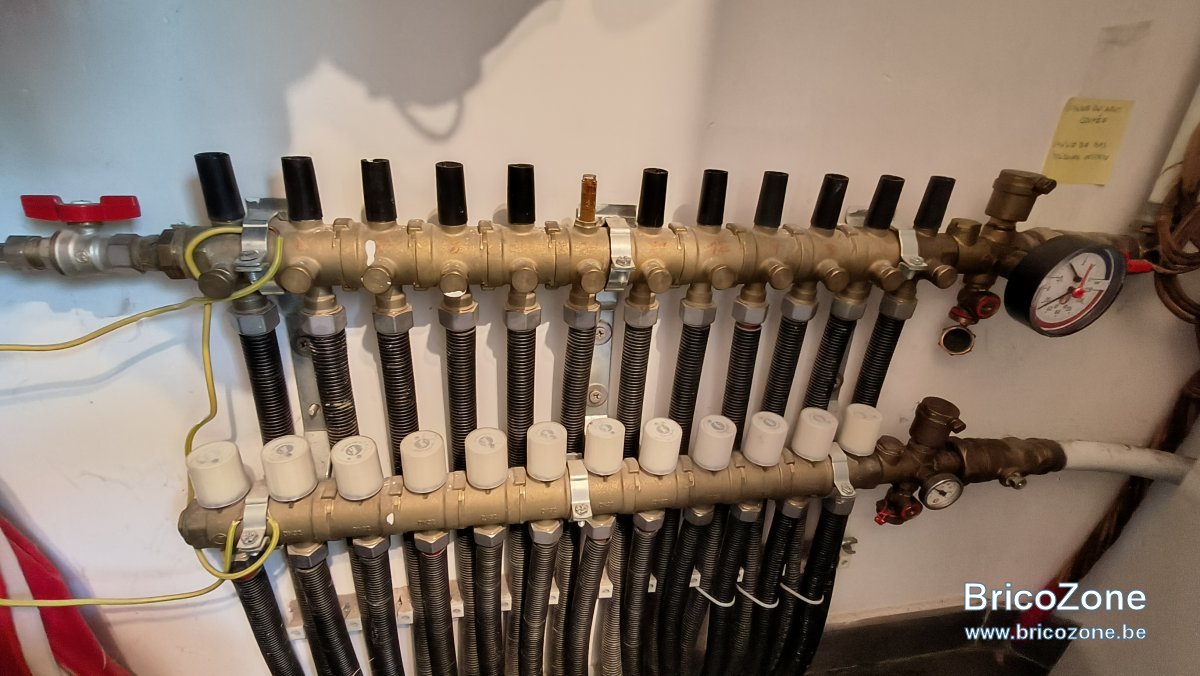

Pourriez-vous l'indiquer où ferme-t-on le circuit sur cette photo ?
En haut, en retirant la partie capsule en métal sur l'avant ?
Et à quoi servent les gros boutons blancs ? À régler le débit d'eau dans le circuit ?

Merci pour vos réponse,

Ben


  • #2
Normalement
En bas c est une vanne tout ou rien blanches
En haut c est les vanne de réglage noires

tu peux seulement fermer les blanches pas forcement la paire blanche et noire

  • #3
Il y a des purgeurs automatiques à l'entrée et à la sortie, les ouvrir s'ils sont fermés.

Pas de filtre anti-boue près de la chaudière /PAC?

Dernière édition:
  • #4
Ulr a dit:
Il y a des purgeurs automatiques à l'entrée et à la sortie, les ouvrir s'ils sont fermés.

Pas de filtre anticipate boue près de la chaudière /PAC?
Cliquez pour agrandir...
Oui il y a des purgeurs mais je dois les changer car il y a de l'eau qui coule.
c'est quoi un filtre anticipate ?
J'ai un filtre à tamis dans le module intérieur.

Ce que je ne comprends pas c'est que j'ai de l'air dans le ballon d'eau chaude et lorsque je purge, la pression dans le circuit de chauffage sol retombe à zéro.

  • #5
kenny82 a dit:
Normalement
En bas c est une vanne tout ou rien blanches
En haut c est les vanne de réglage noires

tu peux seulement fermer les blanches pas forcement la paire blanche et noire
Cliquez pour agrandir...
Merci, si je comprends bien, la partie haute, je n'y touche pas et la partie bas, je peux tourner les vannes ?
J'ai lu que ce seraient des vannes de régulation aussi ?

  • #6
ben240374 a dit:
c'est quoi un filtre anticipate ?
Cliquez pour agrandir...
faute frappe : anti-boue

logiquement si bien équilibré, on ne touche plus aux réglages des débits, ceux du dessus.
Fermer ceux du dessous suffit pour isoler les circuits.

ben240374 a dit:
j'ai de l'air dans le ballon d'eau chaude et lorsque je purge, la pression dans le circuit de chauffage sol retombe à zéro.
Cliquez pour agrandir...
quel ballon ? où et que purger-vous ?

  • #7
En général dessous tu as un pointeau comme pour des tête thermo d un radiateur

c est donc du tout ou rien ou en tout cas pas loin

  • #8
Ulr a dit:
logiquement si bien équilibré, on ne touche plus aux réglages des débits, ceux du dessus.
Fermer ceux du dessous suffit pour isoler les circuits.
Cliquez pour agrandir...
on ne voit pas bien sur la photo, peut-être que ceux du dessus sont de simple lecteur de débit plus très propres et que les réglages se font via les vannes du bas ? compter le nombre de tour et mémoriser pour chaque vanne.

  • #9
Ulr a dit:
faute frappe : anti-boue

logiquement si bien équilibré, on ne touche plus aux réglages des débits, ceux du dessus.
Fermer ceux du dessous suffit pour isoler les circuits.


quel ballon ? où et que purger-vous ?
Cliquez pour agrandir...

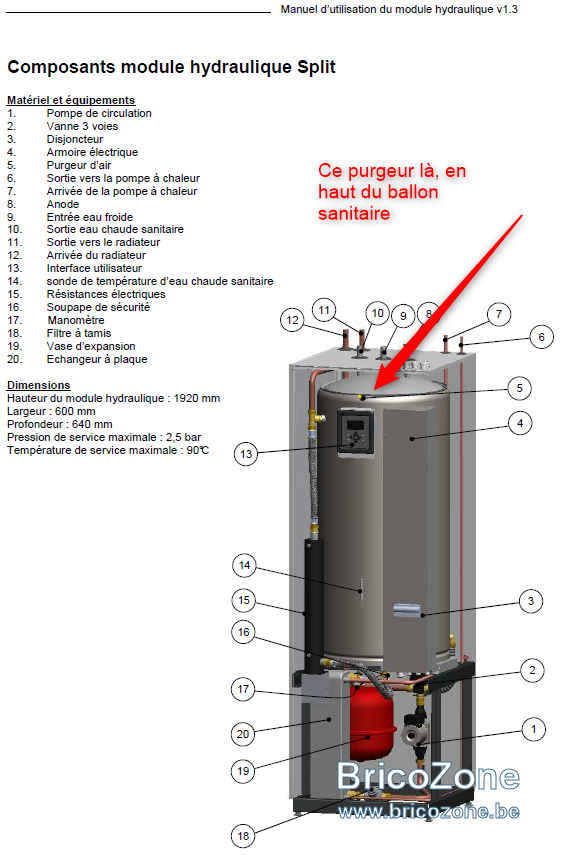

Voici le schéma de mon ballon d'eau chaude, c'est le ballon sanitaire.

  • #10
Ulr a dit:
on ne voit pas bien sur la photo, peut-être que ceux du dessus sont de simple lecteur de débit plus très propres et que les réglages se font via les vannes du bas ? compter le nombre de tour et mémoriser pour chaque vanne.
Cliquez pour agrandir...

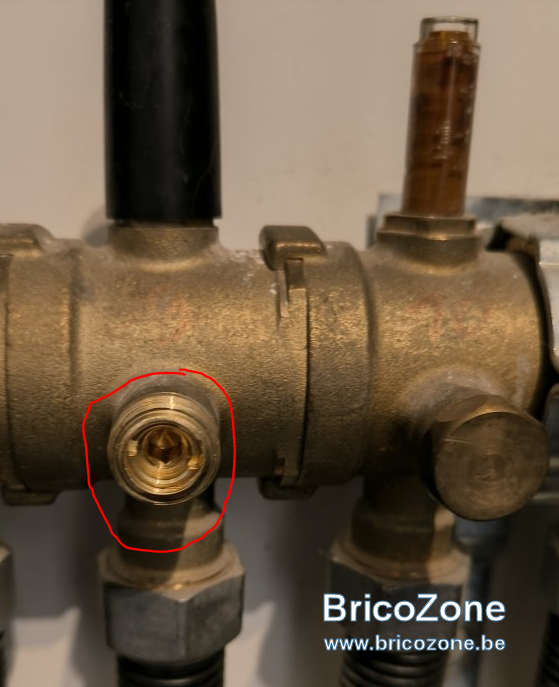

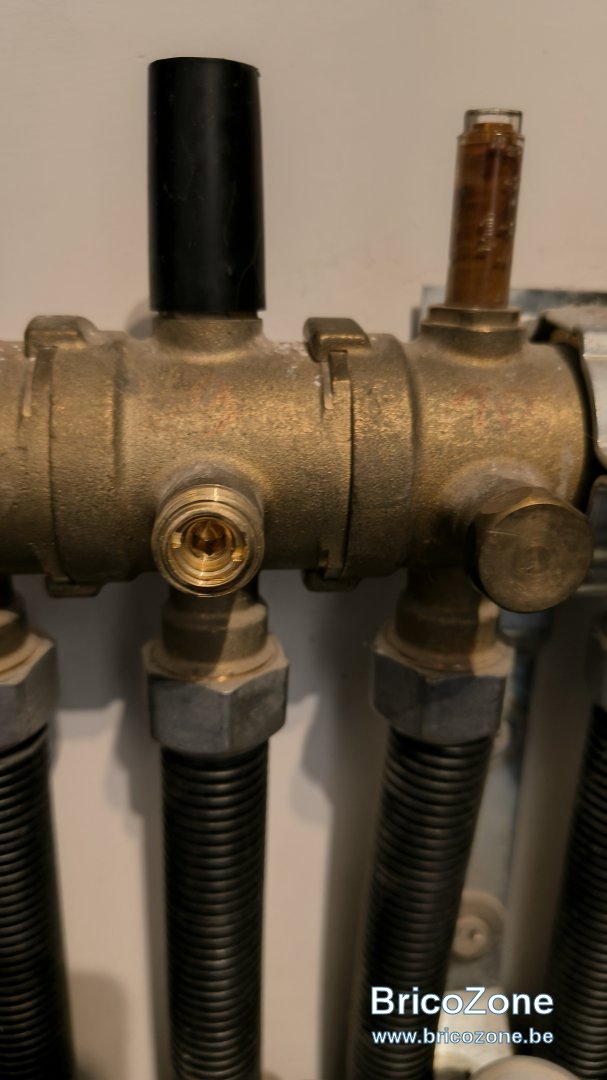

Voici le réglage du débitmètre alors ?
et ça je n'y touche pas.
Par contre, la vanne blanche, je retire l'arrêt et je compte le nombre de tour ?

  • #11
Les vannes blanches sont comme dans cette vidéo. Donc à mon avis, je la ferme tout simplement.
Comme dit Kenny, c'est une vanne tout ou rien;

  • Like
Réactions: Ulr
  • #12
ok, donc les réglages de débits sont bien sur le distributeur du haut derrière les caches vissés


et donc pas besoin de compter le nombre de tour pour celles du bas

pour le purgeur, ce serait le purgeur du serpentin chauffe ECS ? couplé au circuit sol via la V3V, donc c'est normal. refaire la pression d'eau ensuite. 1,5-2 bar

  • #13
Merci beaucoup Ulr et Kenny !
