combo nattes et caniveau pour terrasse

Bonjour,
Je cherche des informations sur comment placer un caniveau de manière étanche sur une terrasse qui se trouve au dessus d'une pièce habitable.
Dans notre projet de rénovation nous prévoyons de construire un muret autour de notre terrasse. Nous devons refaire l'étanchéité et évidemment prévoir un bon écoulement d'eau afin de ne pas construire une piscine

Contrairement aux caniveaux de douches, aucune des documentations de caniveaux extérieurs que je trouve ne prévoit des rebords horizontaux sur lesquels les bords de la natte d'étanchéité viennent mourir. En faisant un joint entre les dalles et le caniveau, l'eau de pluie coulera en effet dans le caniveau (qui doit être quelque mm plus bas que les carrelages). Mais quid s'il y a une infiltration (ligne rouge sur le schéma)? L'eau rentre entre les joints de carrelage, traversera le ciment colle et terminera sur la natte drainante. Et cette dernière amènera l'eau où? sous le caniveau? Dans ce cas, elle ne sera pas ou ne pourra pas être évacuée par le caniveau.

Merci d'avance pour vos conseils de pro!

De toute façon, de l'eau va passer à travers les joints. (Les joints ne sont pas étanches)
Donc, le bord du caniveau côté opposé au muret devra être plus bas que les carreaux.
Ou alors, mettre une couche supplémentaire entre le support et la natte Kerdi (Isolant ou autre ) pour faire remonter la natte au niveau du bord du caniveau.
Ou ne pas mettre de caniveau, juste une évacuation horizontale de niveau avec la natte (mauve du dessin)
Ou autre solution, mettre des dalles sur plots. On aurait : étanchéité (EPDM, Kerdi ou autre) plots, dalles => pas besoin de caniveau.
Enfin, c'est comme ça que je le vois.

Avec le nouveau muret, il manque d'évacuation vers l'extérieur et une évacuation un rien plus haut en cas que les évaluations normales soient bouchées.

Merci pour vos réponses rapides. C'est bien ce qui me semblait.

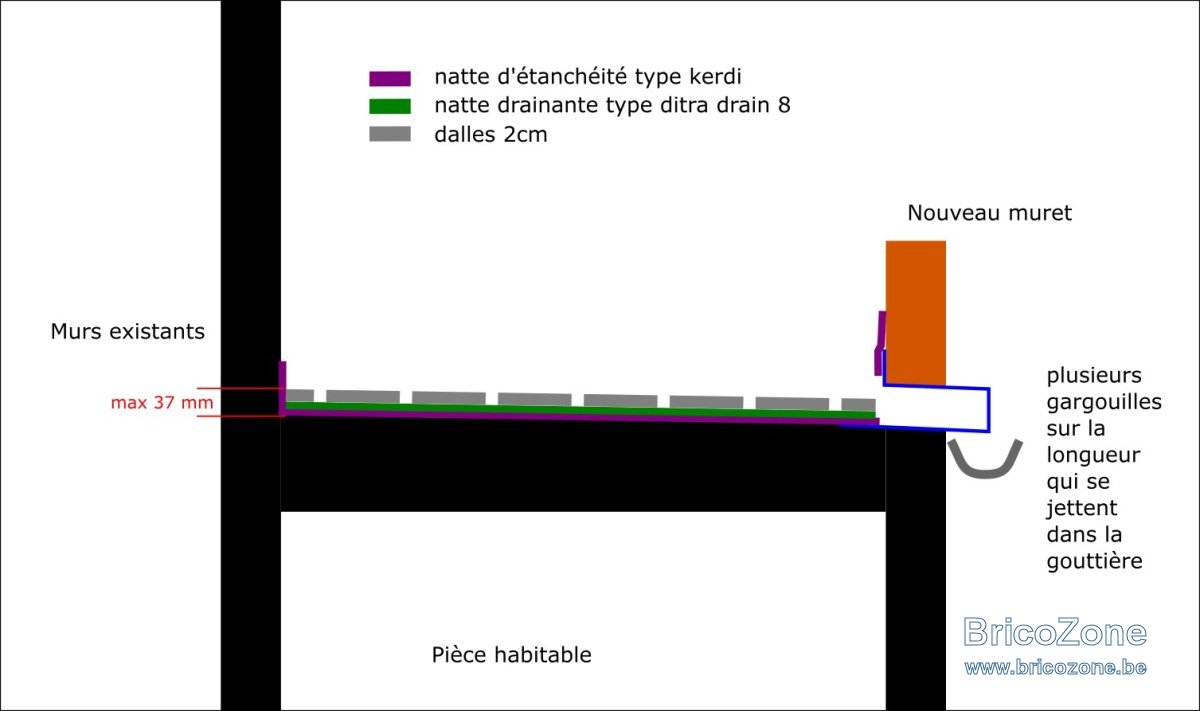

On avait aussi imaginé une autre alternative : mettre plusieurs gargouilles latérales qui traversent le muret et se versent dans une gouttière. (4 ou 5 gargouilles sur la longueur de 2,85m du muret) Les nattes viendront sur les gargouilles jusqu'au bord du trou. Le bord supérieur du trou des gargouilles sera 5cm plus haut que les carreaux.

Qu'en pensez vous? Merci.

Qu'elle est la composition du "plancher" de la terrasse : bois, béton, ... ?
Et, pourquoi maximum 3.7 cm ?
Pourquoi un muret ? Une balustre serait plus simple, l'eau passerait dessous.
Si c'est pour l'esthétique, mettre une corniche à l'extérieur de ce muret, bof, bof

A.L. a dit:

Si c'est pour l'esthétique, mettre une corniche à l'extérieur de ce muret, bof

Cliquez pour agrandir...

Y a peut-être des fenêtres ?

Bonjour et merci, voici les réponses à vos questions:

Pourquoi le muret? Parce que nous voulons installer une pergola sur la terrasse. Et nous ne pouvons pas fixer les poteaux de la pergola directement dans les hourdis sinon nous trouons l'étanchéité. C'est pourquoi nous sommes obligés de faire un muret bétonné dans lequel seront foré les fixations des pieds de la pergola.

Le 'plancher' actuel est en hourdis couverts de roofing et de dalles en béton qui tiennent encore très bien. Il y a une bonne pente, mais en cas de grandes pluies nous voyons des soucis au niveau étanchéité aux bords du roofing. Nous voulons donc ajouter une étanchéité par dessus avec des nouvelles dalles.

Pourquoi la hauteur de 37mm max? Parce qu'il y a une porte (en haut de la pente). Et le carrelage extérieur ne peut pas être plus haut que celui de l'intérieur.

Côté esthétique : c'est vrai qu'une grille/caniveau avec une seule sortie latérale au bout serait plus jolie, mais si techniquement les gargouilles sont notre seul choix pour une bonne évacuation, une corniche est ok pour nous. En dessous de la corniche il y a une porte fenêtre.

Bien à vous.

Vous pourriez fixer la balustrade et les poteaux de la pergola en porte à faux sur le mur :
Par ex. :


Tant qu'à faire des travaux, autant repartir sur une bonne base.
Personnellement, je retire les anciennes dalles et le vieux roofing ce qui permettrait de gagner quelques centimètres et de placer des dalles sur plots.
De plus, vous pourriez fixer les pieds de poteaux de la pergola directement dans les hourdis avant de faire la nouvelle étanchéité.
Pour une solution avec muret, proposition de @fradeco :

Merci. Je comprends vos suggestions pour éviter le muret, mais le modèle de pergola choisi ne nous permet pas de fixation en porte à faux. Tout est déjà prévu pour le muret, et nous ne voudrions pas revenir là dessus.

Quant à l'évacuation de l'eau, comment se ferait elle dans le cas de plots et avec une pente ayant le muret en bas de pente? (Sur le schéma fourni on voit en effet bien les couches nécessaires, mais l'élément crucial qui me manque est l'évacuation de l'eau avec un muret tout autour.)
