Bonjour à tous,
Actuellement j’ai l’installation suivante qui fonctionne correctement :
Un télérupteur bipolaire lié à 2 boutons poussoirs et à un détecteur de mouvement.
L’installation est en mode allumage forcé. Lorsque j’appuie sur un bouton poussoir, la lumière reste allumée.
Je souhaiterais rajouter un second détecteur de mouvement et c’est là que ça pose problème, lorsque je branche le second détecteur de mouvement selon le schéma du fabricant, cela fait tout sauter.

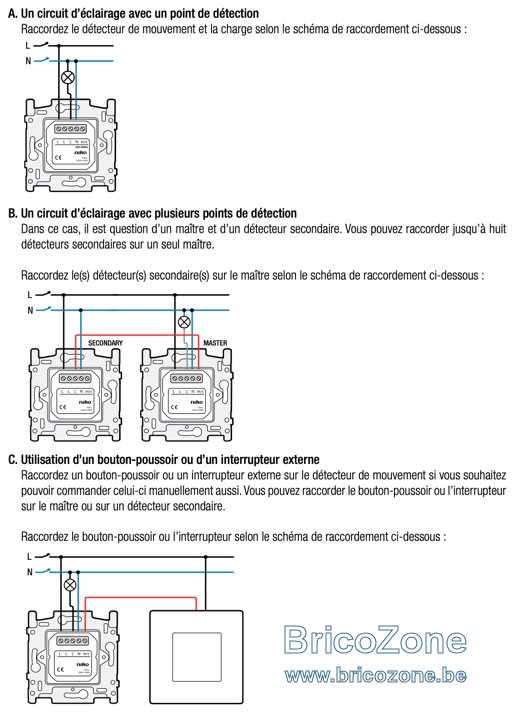

Le problème est que je suis dans le cas de figure où je devrais utiliser le schéma B et C sauf qu’il n’y a pas d’indication dans ce cas de figure.

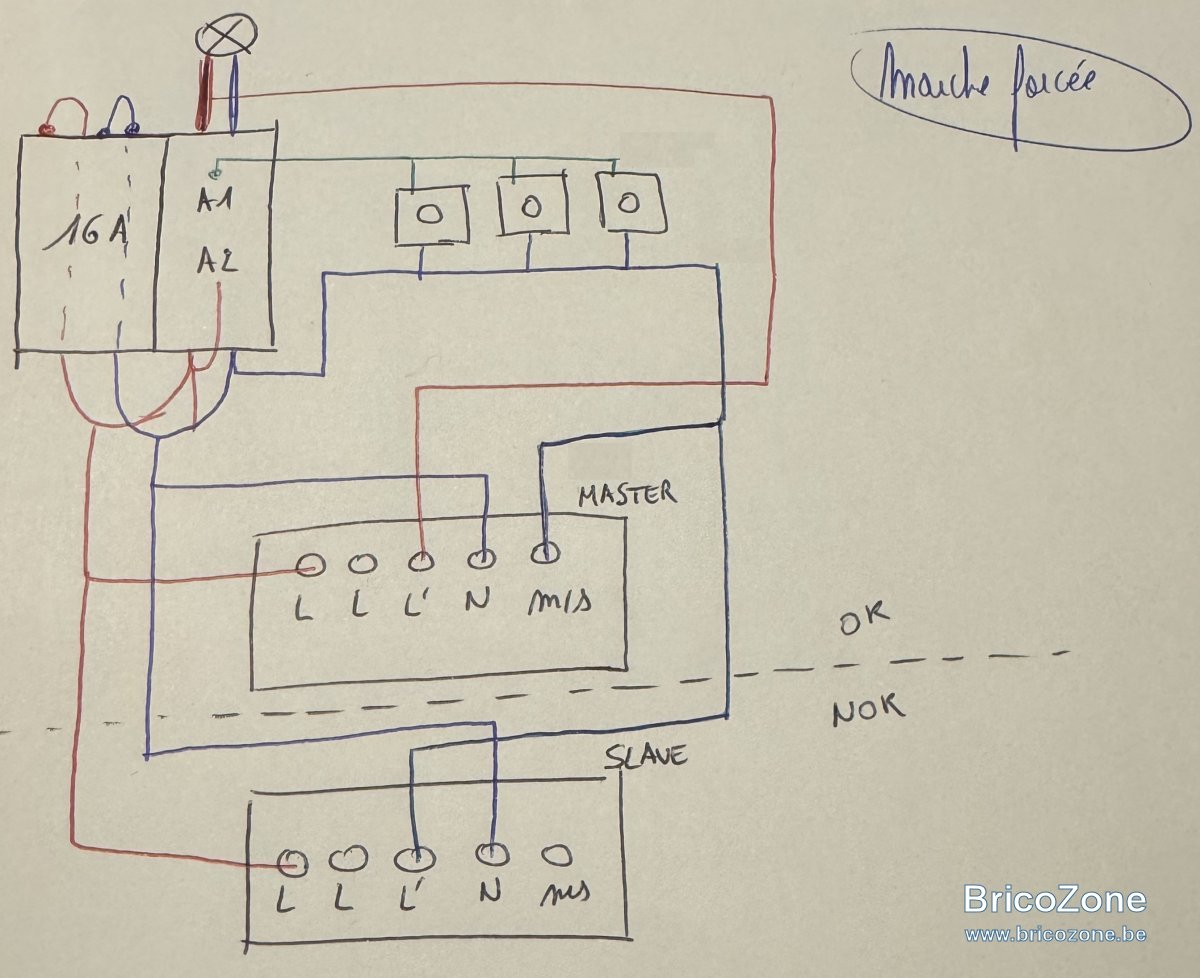

Voici mon schéma de branchement avec en partie haute, ce qui fonctionne et en partie basse, l’ajout qui fait tout sauter
Savez-vous où je me suis trompé?
Bien à vous,
Kevin
Actuellement j’ai l’installation suivante qui fonctionne correctement :
Un télérupteur bipolaire lié à 2 boutons poussoirs et à un détecteur de mouvement.
L’installation est en mode allumage forcé. Lorsque j’appuie sur un bouton poussoir, la lumière reste allumée.
Je souhaiterais rajouter un second détecteur de mouvement et c’est là que ça pose problème, lorsque je branche le second détecteur de mouvement selon le schéma du fabricant, cela fait tout sauter.
Le problème est que je suis dans le cas de figure où je devrais utiliser le schéma B et C sauf qu’il n’y a pas d’indication dans ce cas de figure.
Voici mon schéma de branchement avec en partie haute, ce qui fonctionne et en partie basse, l’ajout qui fait tout sauter
Savez-vous où je me suis trompé?
Bien à vous,
Kevin
