Comment raccorder coffret électrique - changement d'alimentation

P

PieroC

  • #1
Bonjour,

Je m'interroge sur la réalisation de ceci pour une nouvelle installation (rénovation totale) :

J'ai fait la demande à Fluvius et ils vont alimenter la maison en 3x400 V + N 25 A 17,3 kVA.

Seulement l'alimentation actuelle est en monophasée 2x230v 25 A...

D'après ce que j'ai compris :
1°) on crée la nouvelle installation
2°) on appelle l'organisme de contrôle
3°) ils changent le compteur

Ce que je ne comprend pas est : comment raccorder correctement le coffret en 3 x 400 v + N (4 fils nécessaires) en attendant, alors qu'il n'y en a que 2 actuellement.

Merci d'avance ☺️

  • #2
On ponte simplement la phase, c'est tout.

On alimente L1, L2, L3 avec la phase actuelle.

Dernière édition:
  • #4
flashman a dit:
On ponte simplement la phase au niveau du différentiel.

On alimente L1, L2, L3 avec la phase actuelle.
Cliquez pour agrandir...
Bonjour,

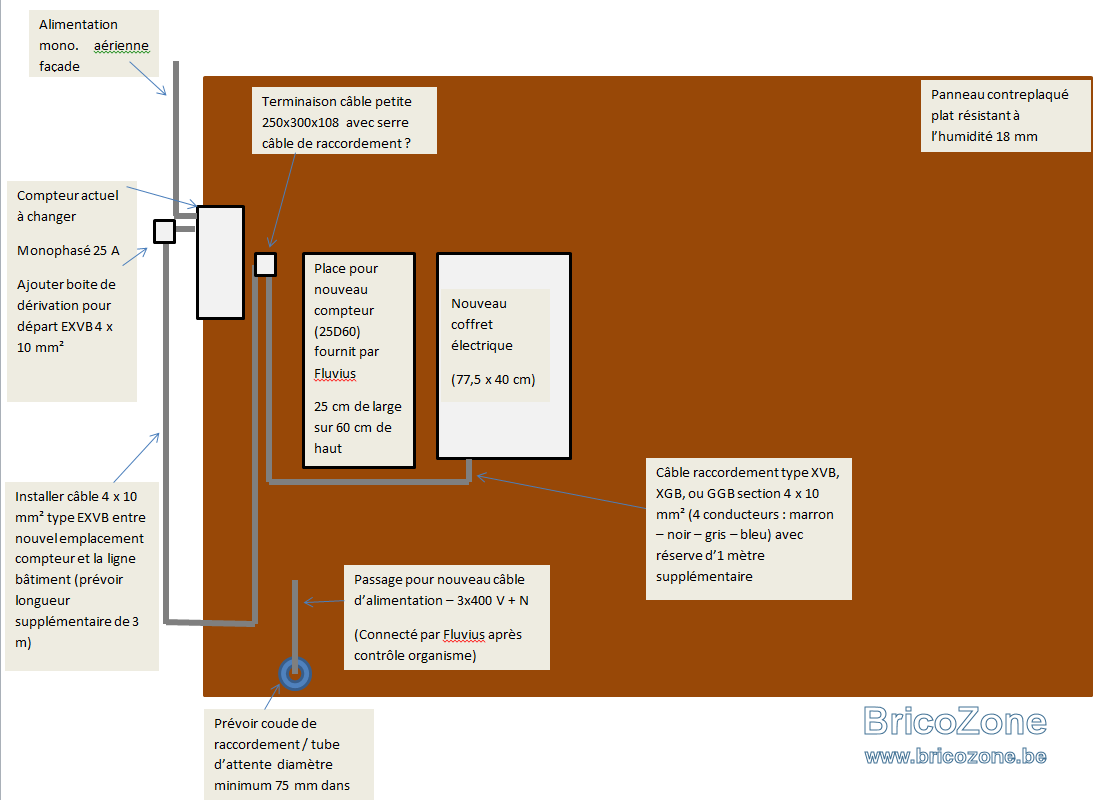

J'ai tenté de faire un résumé de ce qu'ils demandent en schéma, est-ce que cela vous semble correct ou vous voyez quelque chose à revoir, svp ?

Coffret et compteur maison Thomas.png


1°) Je retire le câble d'alimentation aérien et j'ajoute une boite de dérivation 4x10 mm² pour le prolonger

2°) De cette boite de dérivation, j'installe un câble 4x10 mm² EXVB jusqu'à l'emplacement du nouveau compteur, avec 3 mètre de mou

3°) Je place une boite de terminaison (petite) 250 x 300 x 108 avec serre-câble de raccordement. (ça je ne sais pas encore bien ce que c'est)... Une simple boite de dérivation, comme la 4x10 mm² suffirait ?

4°) De cette boite de terminaison je repars avec un câble XVB 4x10 mm² jusqu'à l'emplacement du futur coffret électrique

5°) Je connecte le câble 4x10 mm² au coffret électrique de chantier, sur un différentiel 300 mA qui part sur un 30 mA , et j'alimente quelques prises en dessous pour la suite du chantier.

6°) Je fais la mise à la terre avec piquet de terre, la relie au sectionneur et rejoint le coffret de chantier

7°) J'appelle un organisme de contrôle pour vérifier l'installation 'de chantier'

8°) Fluvius place le nouveau compteur

9°) On termine le reste de l'installation avec nouveau coffret

Est-ce que les étapes sont justes ?

Merci d'avance :)

  • #6
  1. Non interdit de toucher aux câbles au niveau compteurs ou du côté GRD
  2. On (dé)pose un câble avec le mou nécessaire et suivant les impositions du GRD entre rue et compteur
  3. Les câbles réseau compteur et compteur coffret sont en une pièce pas de boite de dérivation
  4. Voir 3
  5. On pose le câble imposé par le grd du coffret vers le compteur On relie d'un côté du câble le différentiel du nouveau coffret / du coffret de chantier à une protection dans l'ancien tableau soit en 20A Min 2.5mm2 Soit en 25A min via un câble provisoire en allonge
  6. A faire en premier
  7. Si on a besoin de plus que 25A mono dans ce cas prévoir une seconde réception définitive. Vaut mieux faire une seule réception

  • #7
Effectivement, lu un peu vite...

Vous ne vous occupez évidemment pas de bouger le câble aérien ou l'ancien compteur... C'est le gdr qui s'en occupera.
Strictement interdit d'y toucher.

Vous reliez simplement la sortie de compteur actuel au nouveau câble qui ira dans le nouveau compteur.

Dernière édition:
  • #8
BG1000 a dit:
  1. Non interdit de toucher aux câbles au niveau compteurs ou du côté GRD
  2. On (dé)pose un câble avec le mou nécessaire et suivant les impositions du GRD entre rue et compteur
  3. Les câbles réseau compteur et compteur coffret sont en une pièce pas de boite de dérivation
  4. Voir 3
  5. On pose le câble imposé par le grd du coffret vers le compteur On relie d'un côté du câble le différentiel du nouveau coffret / du coffret de chantier à une protection dans l'ancien tableau soit en 20A Min 2.5mm2 Soit en 25A min via un câble provisoire en allonge
  6. A faire en premier
  7. Si on a besoin de plus que 25A mono dans ce cas prévoir une seconde réception définitive. Vaut mieux faire une seule réception
Cliquez pour agrandir...
Merci pour les précisions.

1. Quand je disais connecter le câble d'alimentation aérien, je veux dire se connecter au câble de sortie du compteur actuel, en le connectant dans une boite de dérivation comme celle là. C'est juste comme cela ?

2. Ils demandent 3 m de minimum.

3. Je ne comprend pas comment faire le câble en une pièce, étant donné qu'ils demandent de prévoir un câble de type EXVB 4 x 10 mm² pour se raccorder à la rue, et un câble de type XVB 4 x 10 mm² pour entre le nouveau compteur et le nouveau coffret électrique.

Est-ce qu'il faudrait que je place le câble XVB 4 x 10 mm² juste en attente, sans le connecter. Et le câble XVB 4 x 10 mm², dans la boite de dérivation (du point 1), près du compteur actuel en 1 fois ? C'est juste comme cela ?


4. Je reste dans le flou pour cette ''boite de terminaison''. Une boite de dérivation comme sur la photo au point 1 serait ok aussi, pour relier le câble EXVB et le XVB ? ou on peut laisser les câbles simplement 'en attente' jusqu'à ce qu'ils placent le nouveau compteur ?

5. Donc, si j'ai bien compris, il est alors préférable de connecter le câble de sortie du compteur actuel a un disjoncteur 20 ou 25 A et la sortie de ce disjoncteur au câble XVB 4 x 10 mm² vers le coffret de chantier ?

6. Ok

7. Le nouveau compteur sera 3 x 400 v + N 17,3 kVA. Il est possible de ne faire qu'une seule réception à la fin de toute l'installation ? Il ne faut pas en faire une également pour vérifier le coffret de chantier

Encore merci !

  • #9
flashman a dit:
Effectivement, lu un peu vite...

Vous ne vous occupez évidemment pas de bouger le câble aérien ou l'ancien compteur... C'est le gdr qui s'en occupera.
Strictement interdit d'y toucher.

Vous reliez simplement la sortie de compteur actuel au nouveau câble qui ira dans le nouveau compteur.
Cliquez pour agrandir...
flashman a dit:
Effectivement, lu un peu vite...

Vous ne vous occupez évidemment pas de bouger le câble aérien ou l'ancien compteur... C'est le gdr qui s'en occupera.
Strictement interdit d'y toucher.

Vous reliez simplement la sortie de compteur actuel au nouveau câble qui ira dans le nouveau compteur.
Cliquez pour agrandir...

Oui je me suis mal exprimé, mais j'avais déjà pour intention de bien me servir de la sortie du compteur actuel et non de l'entrée du compteur venant de la rue.

Sinon le schéma est correct ? Est-ce que vous savez si je peux remplacer la boite de terminaison par une simple boite de dérivation pour conducteur 10 mm² pour relier le câble EXVB et le XVB tel que sur le schéma ?

  • #10
  • #11
En résumé :
Pose d un nouveau câble EXVB 4x10 de la façade a l emplacement du nouveau compteur,l emplacement doit être validé par le GRD .
Pose d un nouveau câble XVB 4x10 entre le nouveau compteur et le tableau.
Provisoirement on alimente le nouveau coffret via le nouveau câble XVB par un câble venant de l ancien coffret.
On réalise l installation complète en tenant compte de la nouvelle distribution 3x400V+N et pour cela on raccorde simplement une phase venant de l ancien tableau au N (fil bleu) et on ponte les 3 autres(brun,noir,gris) ensemble que l on raccorde a la deuxième phase,puis on fait réceptionner le tout par un organisme agréé.
Et après tout cela on fait remplacer le compteur .
En aucun cas on ne touche au câble venant de la rue tout comme il n est pas permis de placer une boîte pour allonger ce câble.
En sortie de compteur le câble doit également être d un seul tenant jusqu au différentiel 300mA.
Attention que le câble venant de la rue ne peu être encastré et etant Eca il doit obligatoirement être distant de 20mm des autres câbles.

  • #12

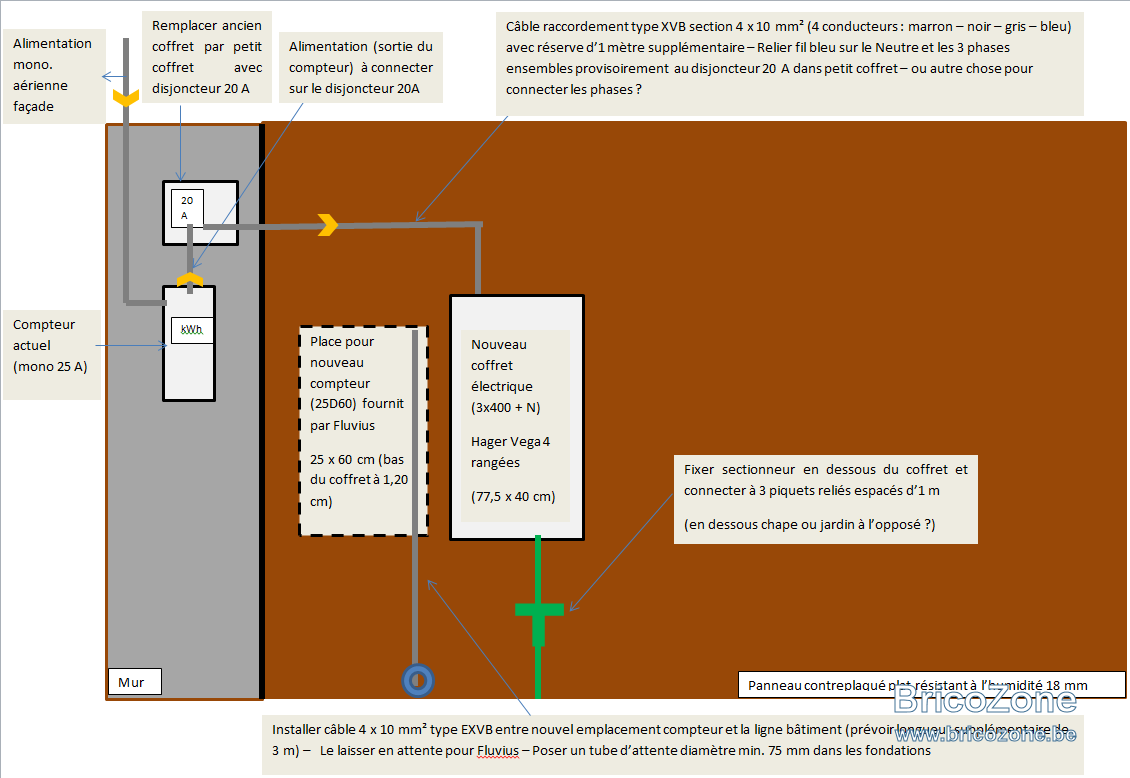

Merci à vous ! J'ai essayé de corriger et résumé en schémas ce que vous conseillez tous les 3. J'espère que j'ai bien compris tous ces conseils.

COFFRET ET COMPTEUR THOMAS ORGANISATION.png

  • #13
Rien n'interdit de mettre un coffret minimaliste, différentiel+disjoncteur et de mettre le coffret 'maison' dans un endroit moins gênant.

  • #14
BG1000 a dit:
Rien n'interdit de mettre un coffret minimaliste, différentiel+disjoncteur et de mettre le coffret 'maison' dans un endroit moins gênant.
Cliquez pour agrandir...
Ici cette pièce (du schéma) servira de buanderie, donc je pense que l'idéal est que le coffret général soit dans cette pièce aussi
