Raccordement coffret provisoire - changement d'alimentation

P

PieroC

  • #1
Bonjour,

Pour une rénovation, je suis actuellement en monophasé (c'est un biphasé 2 x 230 v précisément - donc 2 fils d'arrivées de l'ancien compteur), mais cela va être changé par une alimentation 3 x 400 V + N.

Je dois me raccorder pour faire un coffret provisoire pour débuter les travaux, avant de faire passer un organisme de contrôle, pour ensuite que le compteur soit changé.

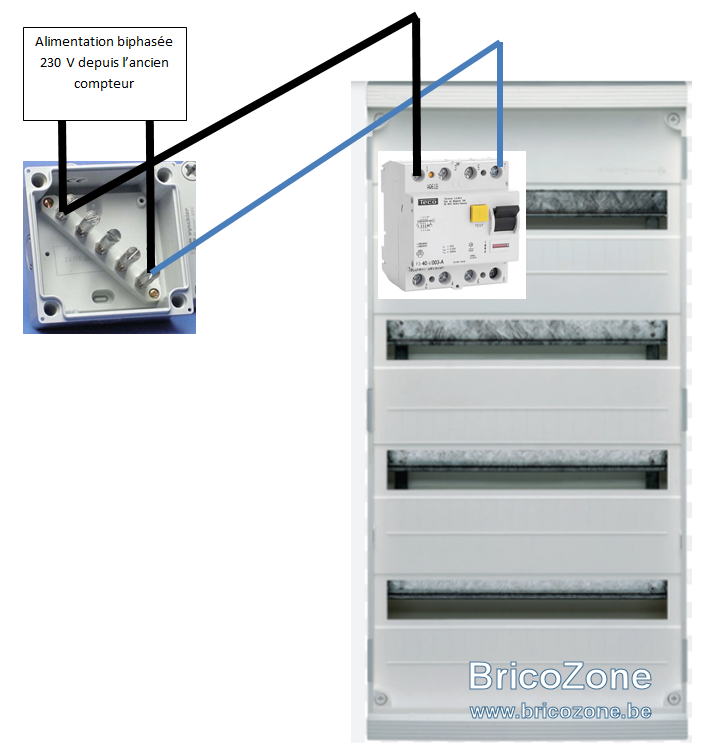

Comment raccorder provisoirement les 2 fils, à mon différentiel qui à 4 entrées ? Tel que sur la photo ? Ou il est préférable de faire un pontage quelque part et si c'est le cas de quelle manière ?

Merci pour vos conseils d'avance


  • #2
Bonjour,
Il est préférable d'utiliser les deux bornes centrales.

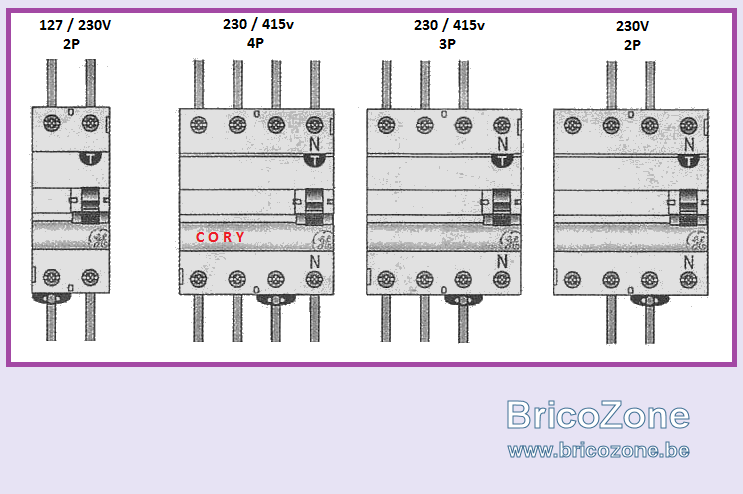

Schéma préconisé par les constructeurs.
Raccordement différentiel.png

  • #3
C'est du teco... c'est L3 et N qui doit être utilisé, pas les 2 bornes du milieu (voir schéma).


On ponte simplement les fils au niveau amont du câble qui ira au futur compteur.

  • #4
Il faut observer le petit dessin qui se trouve dessus. Il représente les 4 contacts. Voyez le symbole d'un bouton poussoir et d'une résistance (rectangle). C'est sur ces bornes (entrées & sorties) qu'il faut vous raccorder. Ainsi, le test du différentiel fonctionnera.

  • #5
On conserve l'ancien coffret
On y installe un disjoncteur de la valeur du disjoncteur de branchement (Sous le compteur)
On installe le nouveau coffret avec le(s) différentiel(s) '300mA', le différentiel '30mA VE'
On attache un câble 4x10 qui est définit par le GRD depuis un différentiel d'entré dans le nouveau coffret.
Ce câble est de longueur suffisante tel que définit par le GRD pour aller au compteur.
Du coté du bout libre on raccorde au disjoncteur provisoire/nouveau de l'ancien coffret via un bout de câble et des sucres.
Si le bornier tel qu'illustré le permet on relie le neutre avec le neutre,
la phase avec les 3 phases du nouveau câble


Ainsi on a du jus mais à puissance ancienne sur les 3 phases du nouveau coffret.
On a du jus sur la partie ancienne
Il se peut que le bouton de test ne fonctionne pas si entre deux phase...
Pas moyen de tester les équipement triphasés (purs) éventuel.



  • #6
flashman a dit:
C'est du teco... c'est L3 et N qui doit être utilisé, pas les 2 bornes du milieu (voir schéma).


On ponte simplement les fils au niveau amont du câble qui ira au futur compteur.
Cliquez pour agrandir...
Merci pour votre réponse.

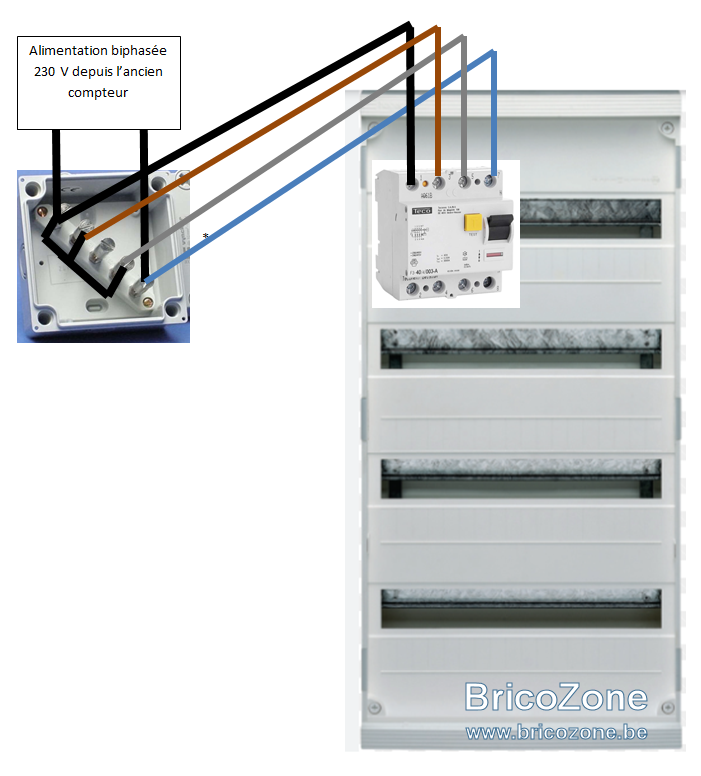

Est-ce que tel que sur le schéma le pontage dont vous parler est correct svp ?

Est-il préférable de faire ce pontage dans la boite de dérivation, ou sur les entrées du différentiel ?


  • #7
Aux bornes du différentiel.

  • #9
Ben non, dans la boîte évidemment... Le différentiel va être plombé, et, en aval du différentiel, on risque d'oublier les pontages et créer un court-circuit au moment du raccordement.


Et, oui, le schéma est bon.

Dernière édition:
  • #10
BG1000 a dit:
On conserve l'ancien coffret
On y installe un disjoncteur de la valeur du disjoncteur de branchement (Sous le compteur)
On installe le nouveau coffret avec le(s) différentiel(s) '300mA', le différentiel '30mA VE'
On attache un câble 4x10 qui est définit par le GRD depuis un différentiel d'entré dans le nouveau coffret.
Ce câble est de longueur suffisante tel que définit par le GRD pour aller au compteur.
Du coté du bout libre on raccorde au disjoncteur provisoire/nouveau de l'ancien coffret via un bout de câble et des sucres.
Si le bornier tel qu'illustré le permet on relie le neutre avec le neutre,
la phase avec les 3 phases du nouveau câble


Ainsi on a du jus mais à puissance ancienne sur les 3 phases du nouveau coffret.
On a du jus sur la partie ancienne
Il se peut que le bouton de test ne fonctionne pas si entre deux phase...
Pas moyen de tester les équipement triphasés (purs) éventuel.
Cliquez pour agrandir...
On s'en tape que ce soit entre 2 phases ou non......... Un différentiel mesure une différence de potentiel...:oops:

Si raccordé correctement, aucun souci.

Connectez-vous pour répondre ici.
