Comment répartir fils de terre?

rloijens

• 12 Janvier 2019

• #1

Bonjour,

J'essaye de tout relier à la terre.
J'ai (péniblement passé une equipotentielle en VOB 6 mm2 de la prise de terre (cave) jusqu'à la salle de bain au 2ème étage. Faire passer partout cette équipotentielle sans l'interrompre est pratiquement impossible. Dès lors je voudrais y connecter une série de fils de terre VOB 6 mm2 et VOB 4 mm2 pour relier tuyaux, radiateurs, douche...

Mais que placer comme connecteur? Un bornier convient pas car il m'obligerait à couper ma "belle" équipotentielle et y relier les deux nouveaux bouts. Me faudrait une sorte de barette (comme à la cave mais là il y a une barre de coupure).

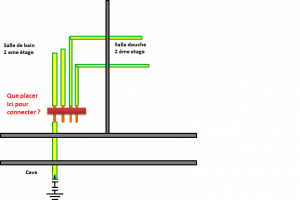

Ci-joint un petit dessin (naïf )



bulibura

• 12 Janvier 2019

• #2

Pourquoi avoir monté un VOB de la cave au 2ème étage?
Pour relier le radiateur ou le tub de douche, il suffisait de se repiquer sur la terre d'une prise proche.



rloijens

• 12 Janvier 2019

• #3

Relier les prises proches (et pas si proches dans les salles d'eau ) c'est encore pire car cela implique du 2.5 mm2 max et donc placer les fils dans des tubes et des conduits.
Je devrais connecter plusieurs fils dans le blochet d'une prise pas trop éloignée. Et pas facile de trouver la place pour connecteur dans blochet.



Dandelion

• 12 Janvier 2019

• #4

Un wago dans le blochet, tout facile...



rloijens

• 12 Janvier 2019

• #5

Partir du blochet est plus difficile dans mon cas. Plus de place même pour un Wago dans ce blochet. 2.5mm2 implique conduites qui impliquent saignées dans les murs car seule prise est mal placée et naturellement loin des équipements sanitaires.
Tandis que partir de mon équipotentielle serait le plus simple pour autant que je puisse m'y relier avec fils de terre sans la couper.



Cory

• 12 Janvier 2019

• #6

Bonjour,
Rien de plus simple pour raccorder des fils sur une colonne de terre sans la couper.

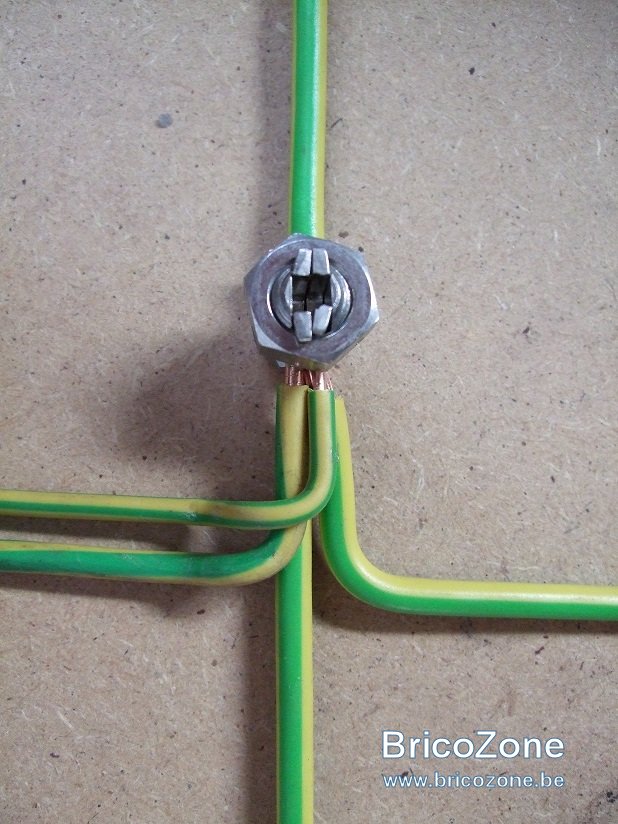

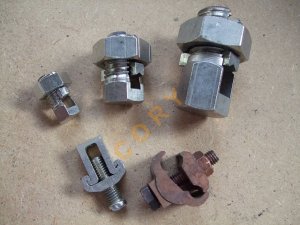

Il suffit de placer un raccord fendu comme ci-dessous après avoir dénudé la colonne.
Mais vous auriez du placer du VOB16², le 6² est trop fin et risque de ne pas être accepté.



flashman

• 12 Janvier 2019

• #7

C'est pour ses équipos... pas pourpun coffret. Il n'y a aucune raison que ça soit refusé.



Cory

• 12 Janvier 2019

• #8

J'ai eu des confrères qui ont vu la même configuration refusée, et par des organismes différents, colonne trop faible.
J'espère que ça passera.



rloijens

• 12 Janvier 2019

• #9

Merci Cory et Flashman pour vos réponses.

Mais Cory me fait peur.
Mais comme a deviné Flasman c'est pas pour un coffret. Ici c'est une équipotentielle qui part de la prise de terre.
Ce circuit est destiné à mettre à la terre bain, douche, radiateurs, robinets.

Et peut-être un circuit électrique pour lequel je parviens pas à placer fil de terre dans conduite. Puis-je utiliser un fil connecté à l'équipo pour connecter ce circuit (d'éclairage)?

Vers le coffret principal il y bien un 16mm2 qui part de la prise de terre qui est très proche.
Par contre chez 2 coffrets divisionnaires qui sont reliées en VOB 6 mm2 et 3 phases aussi 6mm2 l'un sur disjoncteur 25A l'autre 32A. Je pense que c'est correct et déjà approuvé par vous lors de précédentes discussions.



flashman

• 12 Janvier 2019

• #10

Il n'y a aucun souci.
