Bonjour,
En vue de l'extension de mon installation électrique au grenier bientôt aménagé, j'essaie de comprendre mon installation électrique:

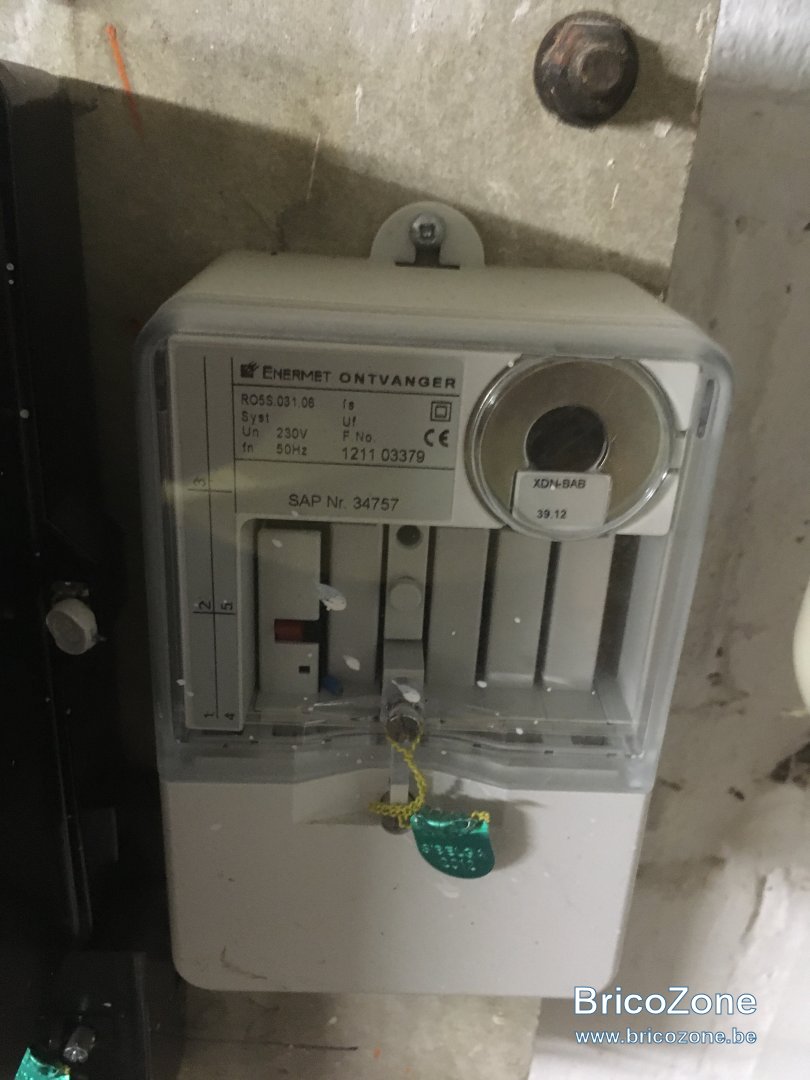

Avant le compteur, il ya un disjoncteur 3 pôles, 40A .
Le compteur indique bien 3 x 230 V 10 (60) A (région Bruxelloise donc bien 3 x 230V sans neutre)
Grand tableau:
Petit tableau:
Merci de bien vouloir pointer tout erreur ou bizarrerie dans ma compréhension.. ou mon installation
Extension:
Et maintenant, si je veux repiquer les trois phases et la terre et tout envoyer au grenier deux étages plus haut, pour y mettre un panneau? Je n'ai plus de place dans mes deux tableau à la cave.
Merci d'avance pour tout conseil!
En vue de l'extension de mon installation électrique au grenier bientôt aménagé, j'essaie de comprendre mon installation électrique:

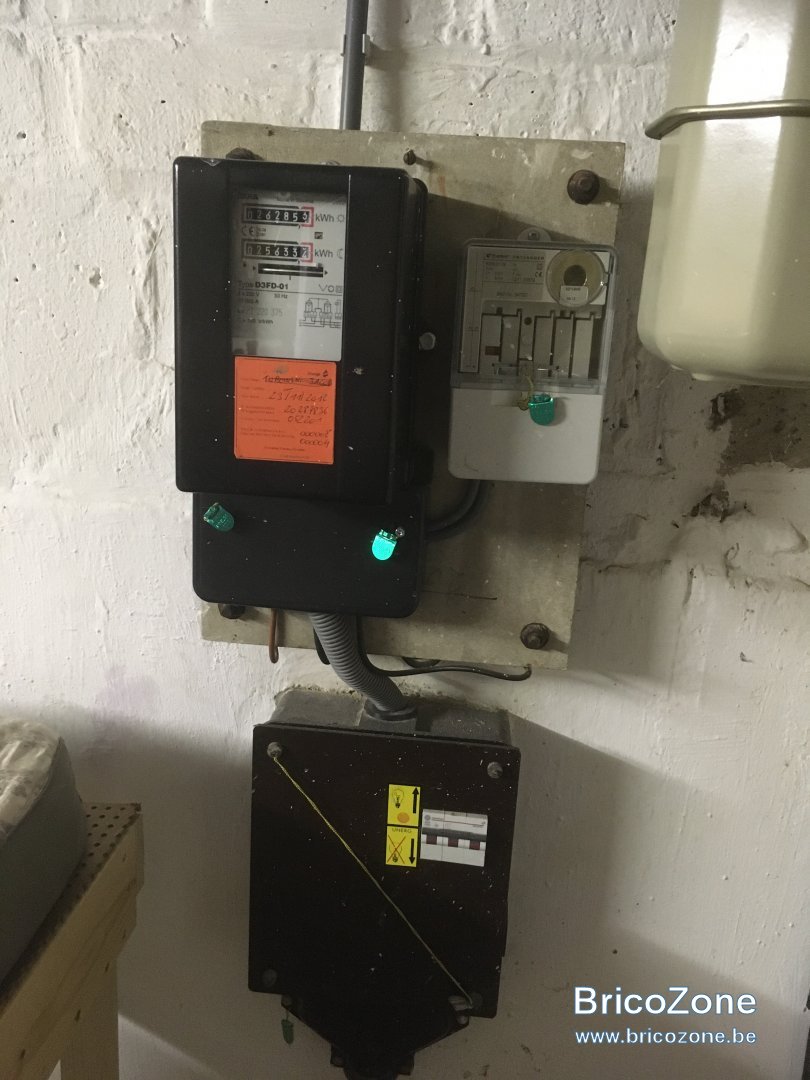

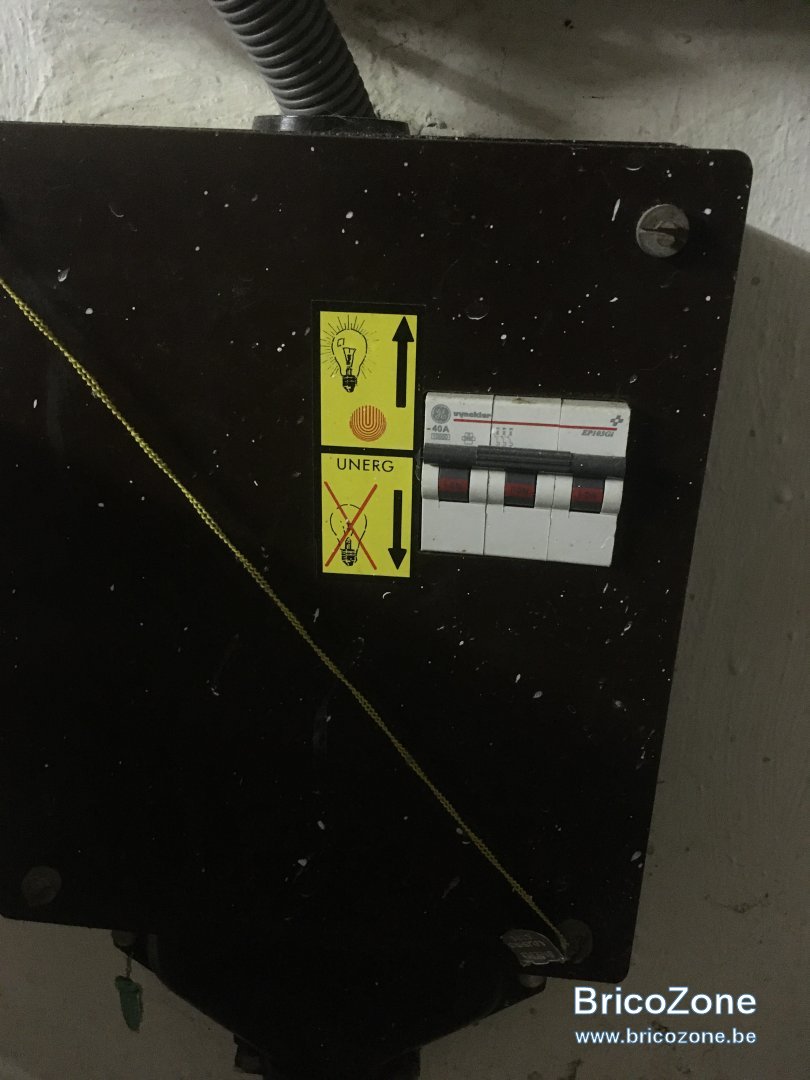

Avant le compteur, il ya un disjoncteur 3 pôles, 40A .

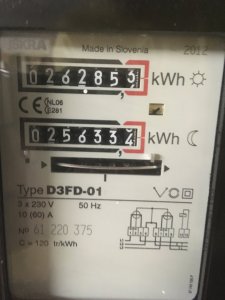

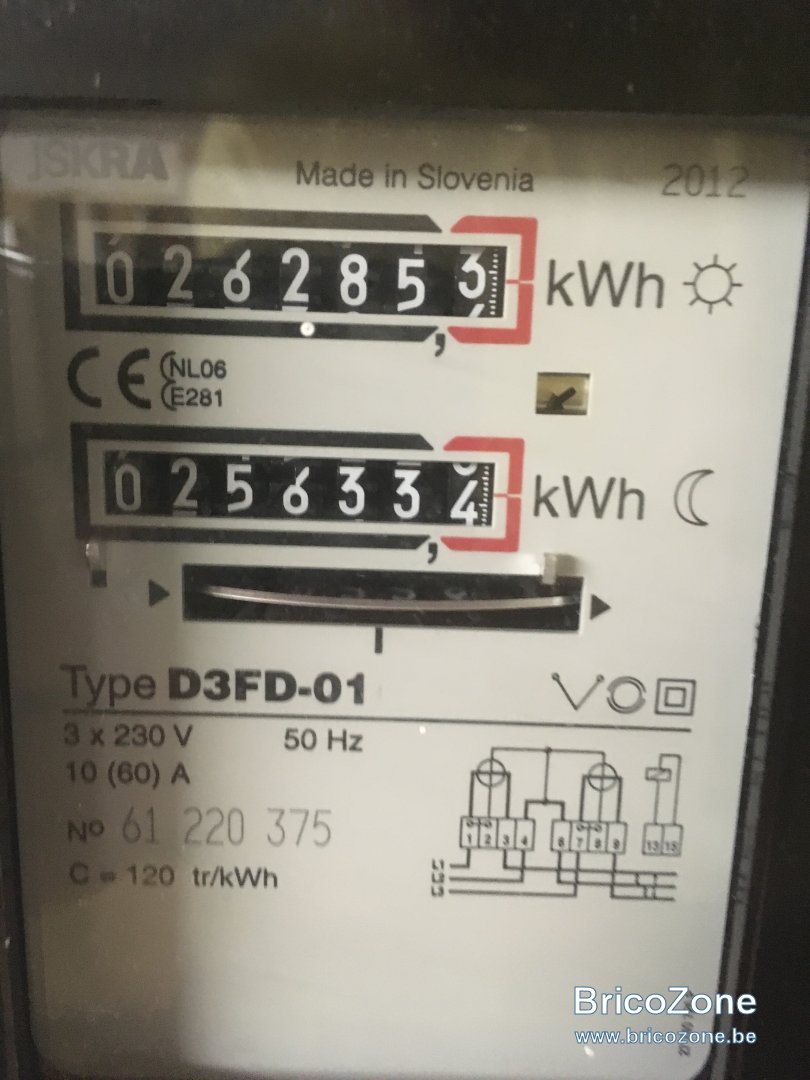

Le compteur indique bien 3 x 230 V 10 (60) A (région Bruxelloise donc bien 3 x 230V sans neutre)

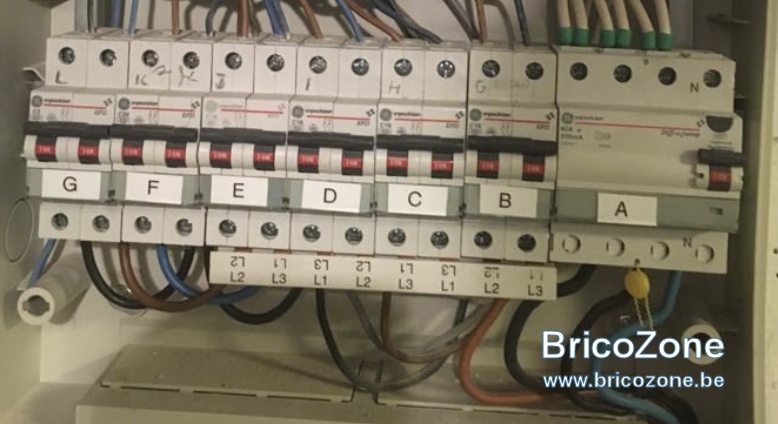

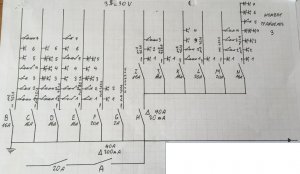

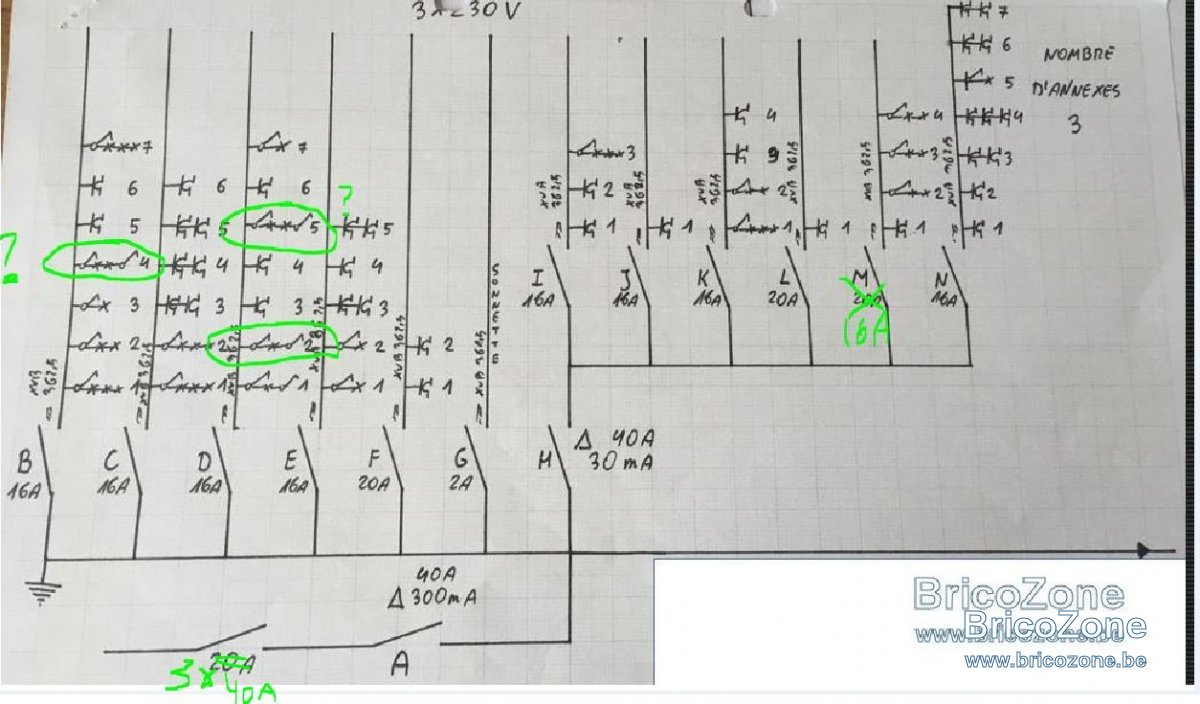

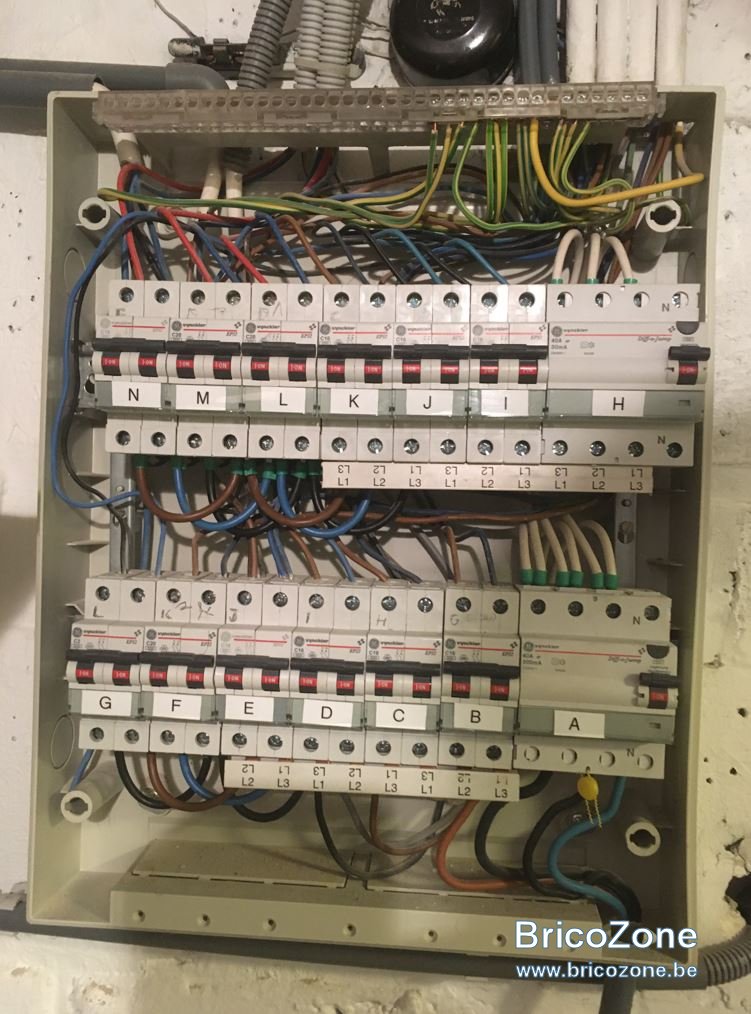

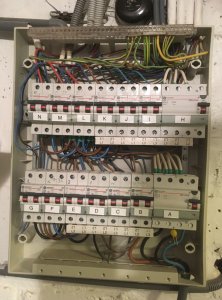

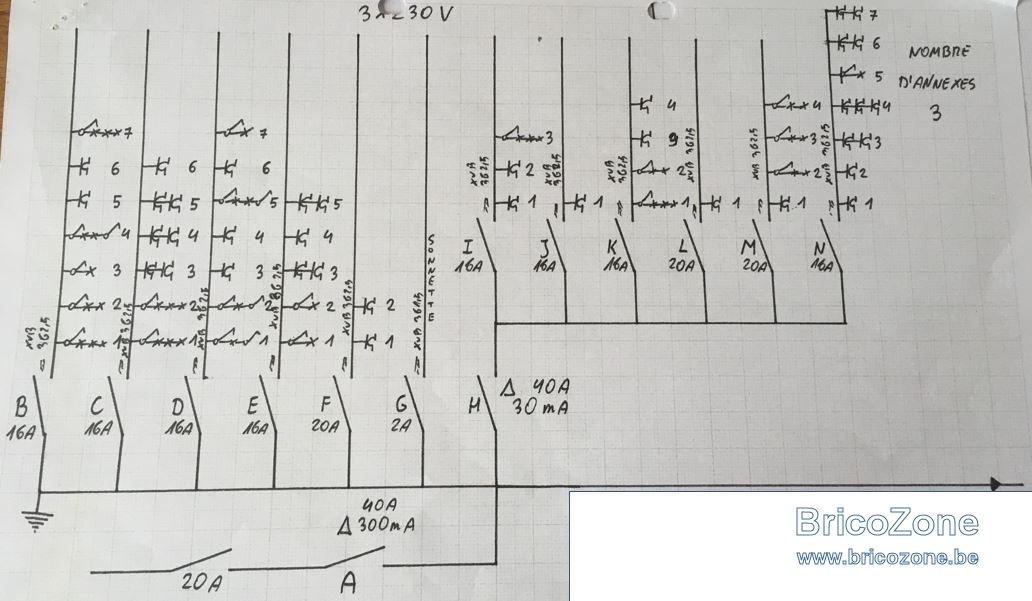

Grand tableau:

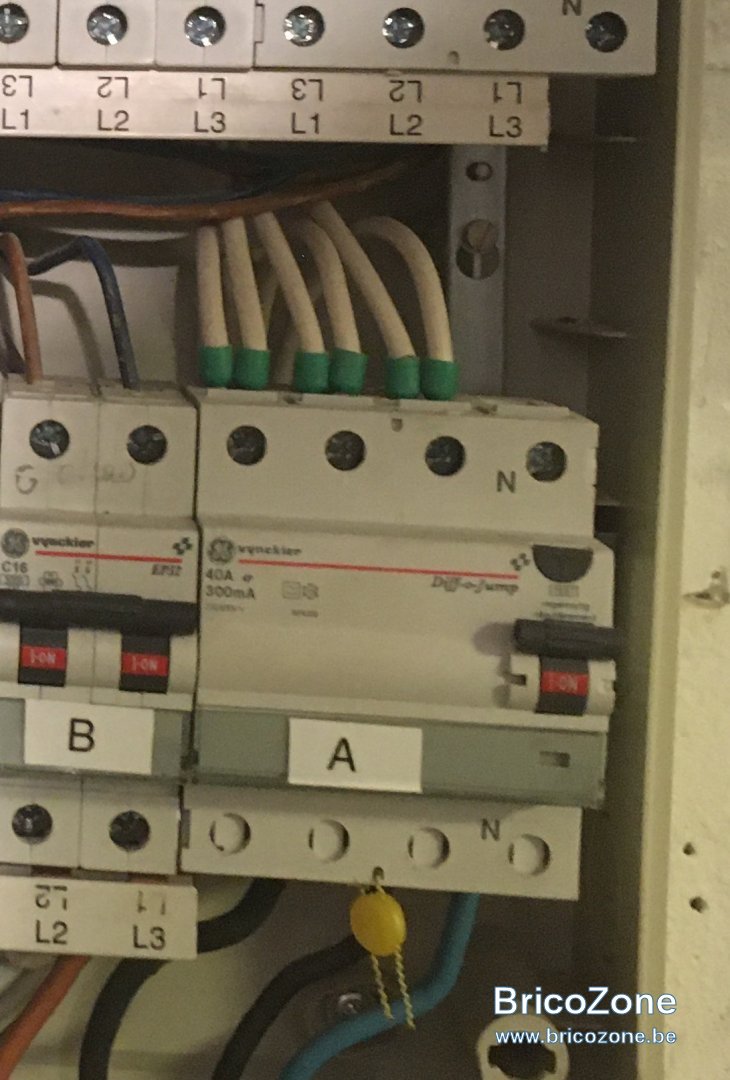

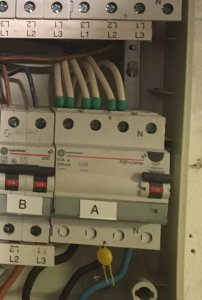

- Dans le grand tableau, les trois phases entrent en A par en bas. Le fil bleu du neutre est connecté pour une bonne raison? Le neutre ne ressort pas du disjoncteur A de toute façon... Le A est un disjoncteur différentiel 40A, 300mA de protection générale.
- Les trois phases sortent dédoublées en sortie du A ( fils blanc).
- Un trio alimente la rangée du bas par en bas (pas trop visible sur la photo), en entrant par le bas dans B (2 fils) et C (1 fil). Les trois phases sont distribuées dans la rangée du bas par le peigne BCDE et par quelques connections en plus.
- On voit aussi bas de C (1 fil) et D (2 fils) les trois phases reprises pour alimenter le petit tableau (les trois phases ressortent en diagonale, en haut gauche du tableau).
- Le deuxième trio blanc entre dans H par le haut, pour alimenter la rangée du haut. Les trois phases sont distribuées par en bas de la rangée par le peigne HIJK et quelques connections en plus. H est u différentiel 30mA et IJKLMN c'est toute la cuisine (sauf taque électrique) + salle de bain

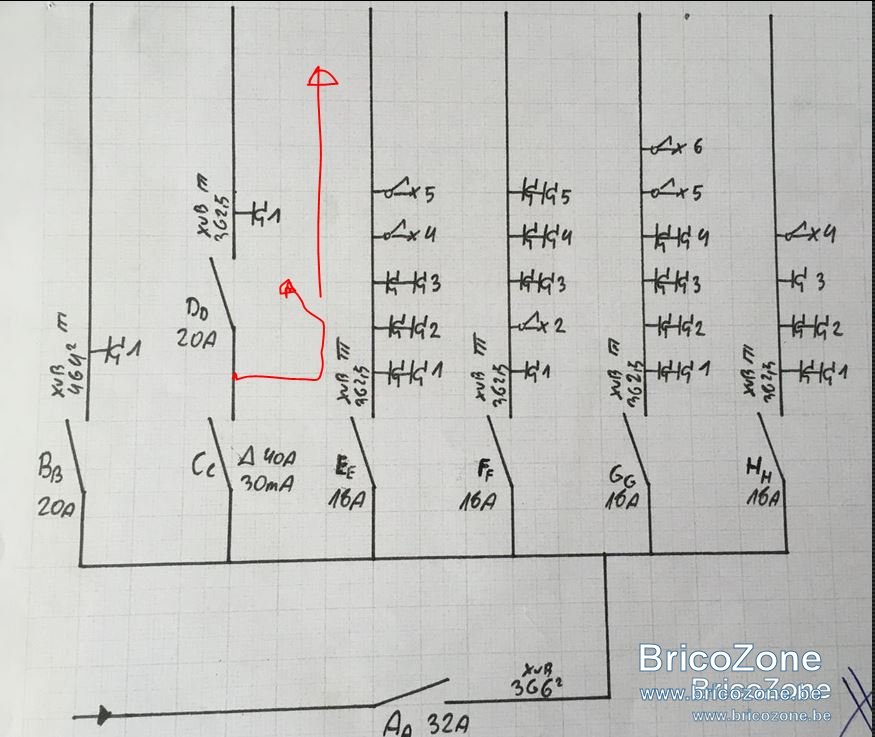

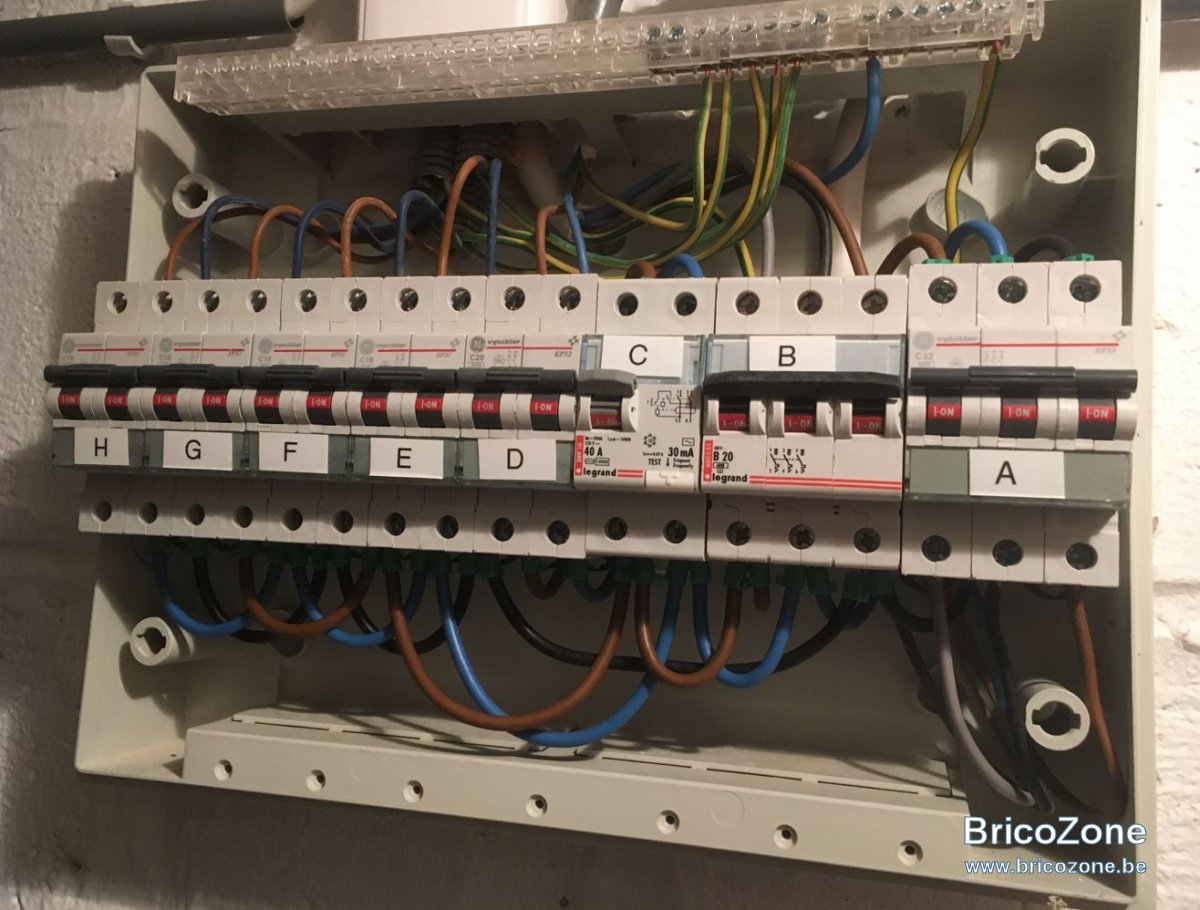

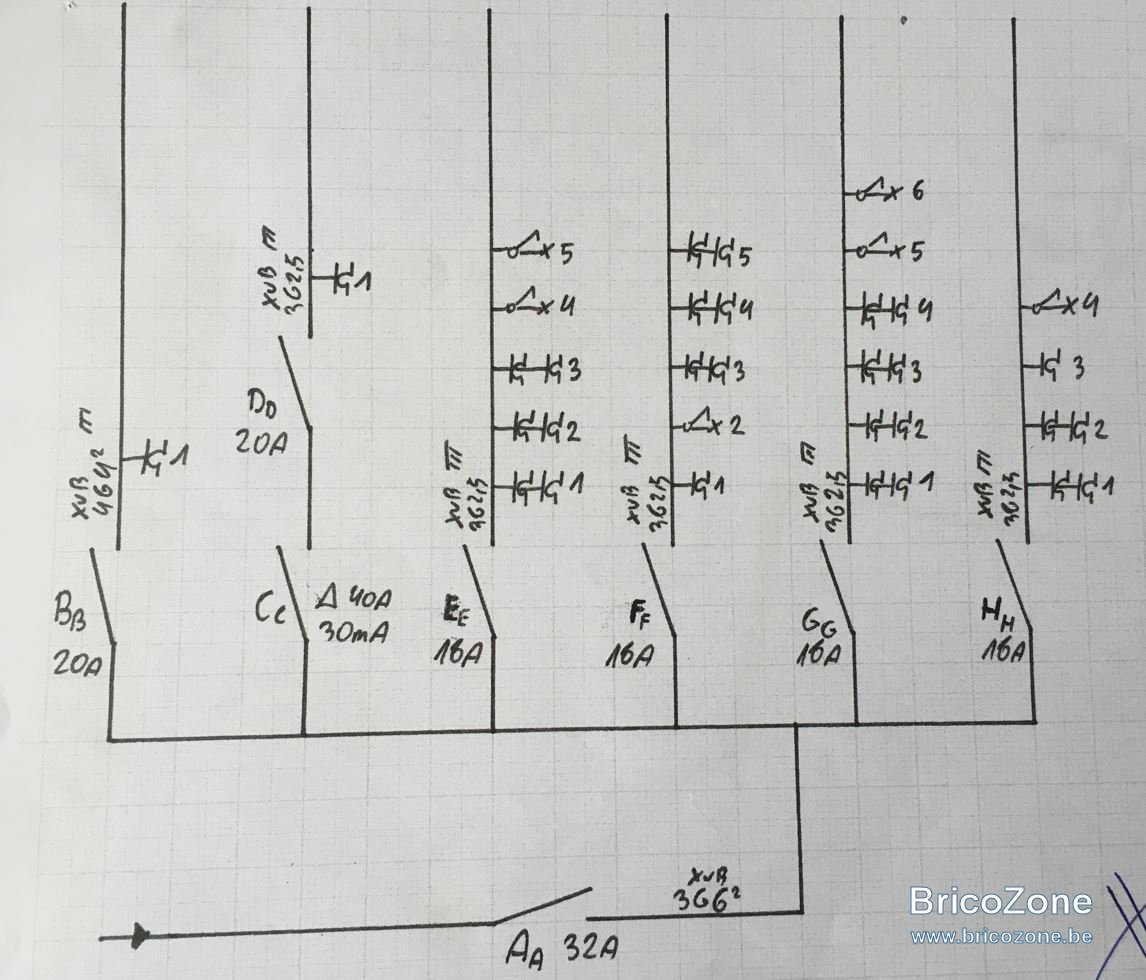

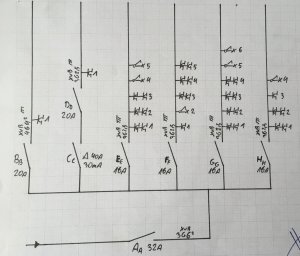

Petit tableau:
- Les trois phases arrivent du grand tableau et entrent par le bas dans A, disjoncteur général 32A
- Ce disjoncteur aurait pu / dû se trouver dans le tableau principal mais faute de place, peut être déporté dans ce tableau, correct?
- Les trois phases ressortent en haut de A et alimentent B par le bas. B couvre uniquement la taque de la cuisine
- Pas de différentiel (sauf le général 300mA) pour une taque, est-ce normal?
- Les trois phases sont distribuées non pas par peigne mais par connections, par le bas.
- C est un différentiel de 30mA ici uniquement pour la machine à laver.
Merci de bien vouloir pointer tout erreur ou bizarrerie dans ma compréhension.. ou mon installation
Extension:
Et maintenant, si je veux repiquer les trois phases et la terre et tout envoyer au grenier deux étages plus haut, pour y mettre un panneau? Je n'ai plus de place dans mes deux tableau à la cave.
- Quelles sont les options?
- Puis-je me repiquer quelque part et avoir dans mon nouveau panneau deux étages plus haut un disjoncteur (et différentiel pour une salle de douche, etc).
- J'imagine qu'il serait préférable d'avoir un disjoncteur au départ, à la cave, pour pouvoir isoler aussi tout le cable cave-grenier...
Merci d'avance pour tout conseil!
