Comprendre mes deux tableaux électriques

Je vous conseille vivement de remplacer les pontages en VOB par des peignes de raccordement.
J'ai comme un doute sur le câblage de ce coffret

Cory a dit:

Deux fils à la sortie du différentiel c'est déjà de trop pour moi.
On repart du peigne qui est alimenté à la sortie de ce différentiel.
Ainsi il n'y a jamais plus de un fil et le peigne par borne.

Cliquez pour agrandir...

Cory a dit:

Je vous conseille vivement de remplacer les pontages en VOB par des peignes de raccordement.
J'ai comme un doute sur le câblage de ce coffret

Cliquez pour agrandir...

Donc pour que ce soir plus propre:
- nouveau peigne sous GFEDCB
- 3 fils de A vers B(2) et C(1)
- 3 fils de C(1) et D(2) vers premier tableau secondaire existant (actuellement branché en sortie de A)
- 3 fils de E(2) et F(1) vers le nouveau tableau secondaire dont j'a besoin.

Ces pontages devraient tous être en G6 j'imagine.

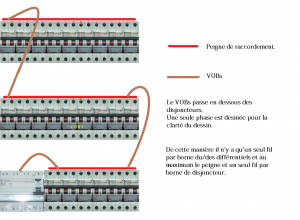

L'idéal est de raccorder les entrées des disjoncteurs via un peigne de raccordement et de réaliser les raccords entre rangées via un VOBs en essayant de ne pas placer plus d'un fil et broche du peigne par bornes.

ok!
Tiens, peut-on ajouter ce genre de bornier (en Belgique), si je trouve la place pour, ou n'est-ce pas accepté?

Je n'en vois aucunes utilités.
Ce qu'il faut essayer de faire :

Cory a dit:

Je vous conseille vivement de remplacer les pontages en VOB par des peignes de raccordement.
J'ai comme un doute sur le câblage de ce coffret

Cliquez pour agrandir...

Cory a dit:

L'idéal est de raccorder les entrées des disjoncteurs via un peigne de raccordement et de réaliser les raccords entre rangées via un VOBs en essayant de ne pas placer plus d'un fil et broche du peigne par bornes.

Cliquez pour agrandir...

Enfin! Le petit travail de ces deux jours: remplacer tous les pontages VOB pas très propre par un beau peigne tout neuf, ce qui me libère assez de bornes pour enlever tous les doubles fils et n'avoir qu'un fil par borne. Et cela me libère aussi des bornes pour repartir vers mon nouveau tableau. Merci pour les conseils éclairés!

Petite question: pour brancher mon 5G6, ainsi que pour tout autre cable (vers les prises, etc), est-il obligatoire ou conseillé de sertir des cosses? Ou peut-on simplement dénuder?

On ne mets des embouts sur les fils souple, pas sur le rigide.

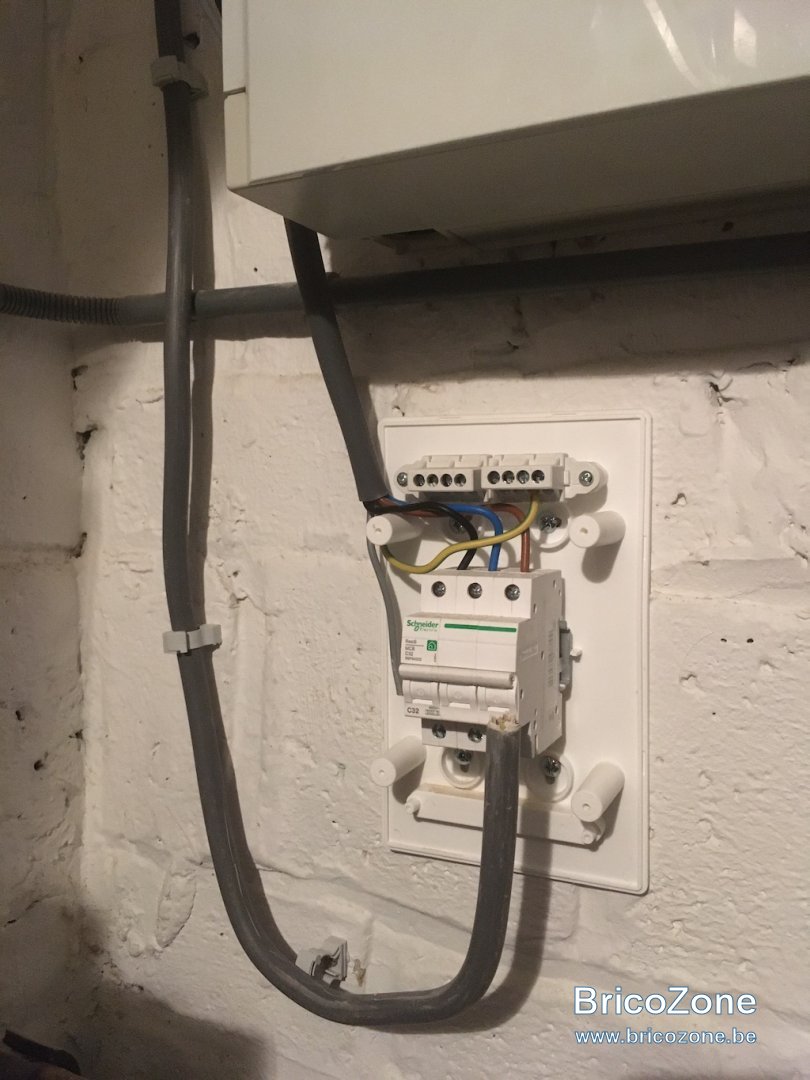

Première petite question: erreur de débutant : mon 5G6, une fois routé le long du mur, arrive juste juste au petit tableau électrique. Heureusement le XVB lui-même arrive bien jusqu'au boitier (donc il n'y aura pas de VOB apparent).

=> Puis-je rallonger uniquement la terre (pour arriver jusqu'au bornier de terre à l'intérieur) avec 10 cm de VOB, aussi 6mm2 (?) avec un Wago?

Le petit tableau contient uniquement un disjoncteur 32A qui permettra d'isoler la colonne 5G6 jusqu'au grenier / 2ème étage. Le XVB 5G6 qui est au-dessus du tableau est le petit bout qui ira dans le tableau principal, juste au dessus (là, mon XVB est encore assez long pour aller jusqu'au bornier de terre)

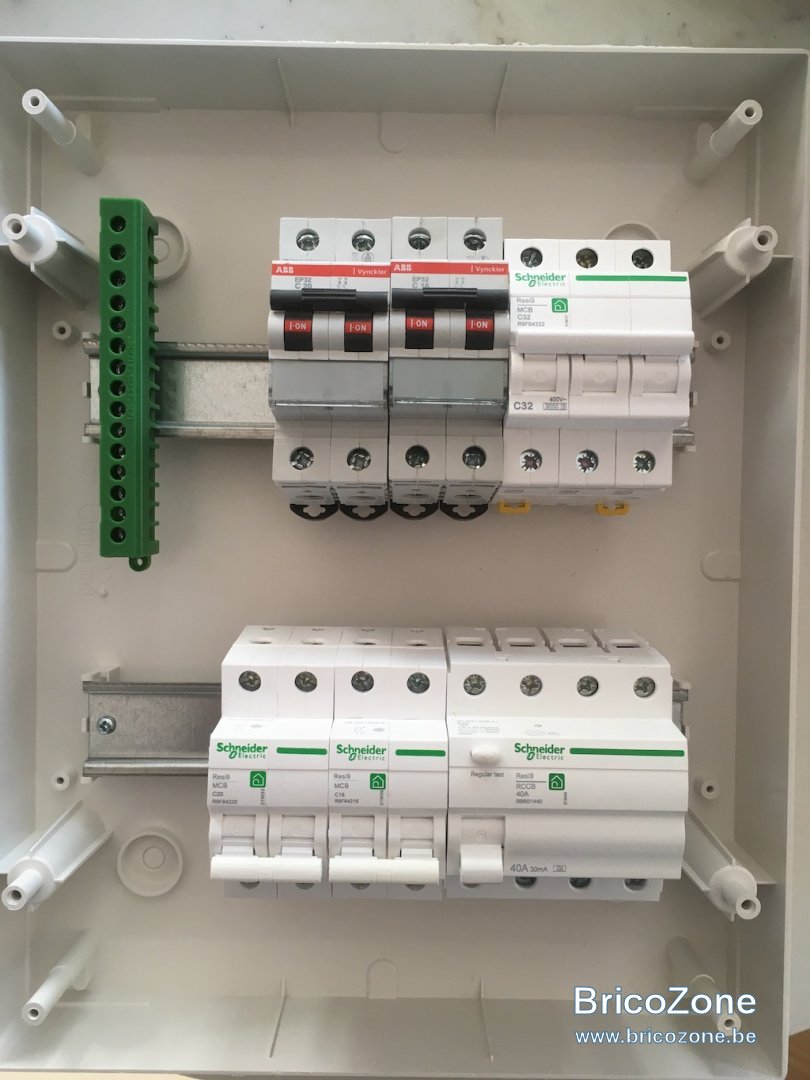

Ensuite, juste pour être certain que je suis sur le bon chemin: voici le "brouillon" pour le tableau du grenier:

Première rangée:
- un disjoncteur 32A (pour pouvoir couper tout le grenier/étage)
- un disjoncteur 16A et un 20A pour l'étage (là c'est ABB mais je vais aller chercher des Schneider, juste pour permettre les peignes)
- le bornier de terre

Deuxième rangée, pour la salle d'eau / les éléments "humides":
- un différentiel 30mA (mais 40A, pas de souci si ça se trouve après des disjoncteurs de 32A?)
- un disjoncteur 16A et un 20A pour la salle de douche / toilette. (ici j'ai un doute*)
- un peu de place pour transférer le disjoncteur du boiler (qui jusqu'ici était alimenté séparément par un XVB 3Gx venant du sous-sol).

*J'ai juste un doute sur les disjoncteurs nécessaire pour la salle de douche/toilette.. Faut-il plutôt un ou deux 10A pour lampes + prises?

Merci pour toute remarque ou conseil!

Cory a dit:

Placez une colonne en 5g6.

Cliquez pour agrandir...

Un autre petit doute m'assaille: le 5g6 était-il bien suffisant pour aller de la cave au grenier? J'ai cru lire à l'instant que 6mm2 de section n'était suffisant que pour une liaison à 9 mètres. Je dois être à environ 14-15 mètres..

Qui à dit ça ?
Où avez-vous vus ça ?

Cory a dit:

Qui à dit ça ?
Où avez-vous vus ça ?

Cliquez pour agrandir...

https://www.installation-renovation-electrique.com/ajouter-tableau-divisionnaire-regles-a-respecter/

Je cherchais autre chose et je suis tombé la-dessus. J'avais cherché avec "Belgique" mais je réalise que c'est sans doute un site/blog français.

Oui, c'est français

Oubliez tout les sites Français sauf pour le vin et la cuisine.

... et les p'tit femmes
