Compteur bidirectionnel - branchement tableau

Bonjour le Forum,

J'avais posté dans "Electricité générale, solaire" dans un ancien post qui traitait de
ajout contact sec sur onduleur sma | Page 4

J'ai un souci de compréhension pour placer ce compteur digital "traversant". Il ne s'agit pas d''un modèle avec pince ampérimétriques.

VOICI LE BUT RECHERCHE

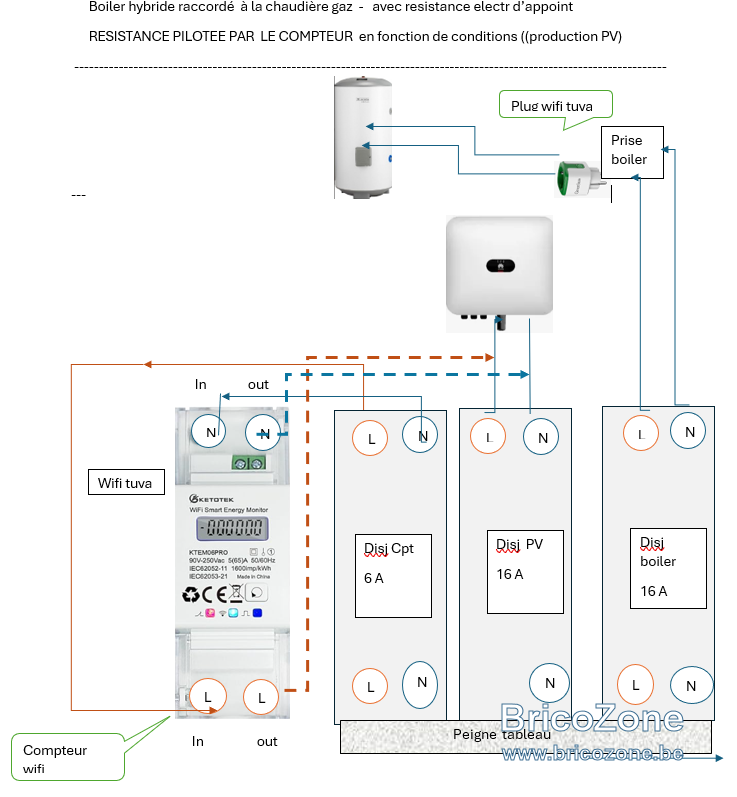

Dans le schema ci-dessous:

BUT RECHERCHE

Si les PV produisent , le courant généré par l’onduleur est distribué vers le tableau entier (maison)
Si période sur ON
si pas ou hors période définie ,
---- mais besoin chaleur ECS elle sera fournie par chaudière gaz

-----Si pas demande chaleur ECS distribution elec vers reste maison

DONC : je ne pars pas du compteur wifi (comme dans ton schéma) pour alimenter boiler mais bien de son disjoncteur

IN FINE : le montage permet de régler en fonction de la puissance produite par les PV et des plages horaires souhaitées

De plus , l’existence de ce montage, me permet d’ajouter quelques autres plugs , si nécessaires pour piloter autre chose sur base de plage horaire

Voici le problème

Je l'ai donc raccordé pour le tester.
Lors du test, j'ai pu voir quelques instants les courants "positif" et "reverse" . Cependant, en testant le bouton ON/OFF du compteur, au départ de mon application smartphone, il fait "sauter mon 30 mA qui protège la charge.
--->Sans le compteur, il ne déclenche pas, donc ce n'est pas l'installation qui est en cause, puisque tout fonctionnait avant.
---> Avec le compteur et le branchement d'une ampoule à la sortie L out N out il ne déclenche pas ; l'ampoule est visible, dans l'app et on voit la consommation et je puis commander le compteur dans sa fonction on/off

Mon branchement est-t'il correct?
Est ce un problème de sensibilité au niveau du relais de sortie du compteur digital?

Merci , si vous avez une idée quant à l'origine ce problème


In fine, j'ai du mal à comprendre ou il faut placer ce compteur dans le tableau , logiquement entre le GRD (300mA) et l'ONDULEUR (AC) OU le LIMITEUR (LOAD) avant les charges du tableau
Je suis en mono 230V et donc, le courant circule sur les phases , donc peu importe ou je prends le courant, ou pas
Je rentre avec Lin et Nin pour sortir le traversant L out et N out .
ampérage et tension mesurée doit donner les KWh qui transitent

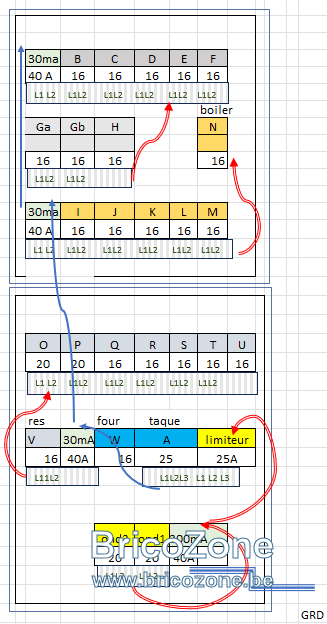

voir synoptique de mon tableau



Déjà merci pour votre retour
Capri

Bonjour,
Si vous voulez mesurer la production avec le compteur, tout le courant doit etre traversé par le compteur. Cela ferait onduleur => compteur énergie => disjoncteur 16A. il ne faut pas de disjoncteur pour protéger le compteur.

Avez-vous des bonnes bases en électricité ? Car il faut que tout soit bien cablé (disjoncteur limiteur, disjoncteur PV, différentiel 300 mA, ...)

Il pourrait être intéressant de mesurer l'injection (entre compteur GRD et différentel 300 mA) pour moduler le boiler, car ce n'est pas intéressant d'activer le boiler si vous produisez 2 kW mais autoconsommez ces 2 kW par machine à laver + sèche linge => logique sur l'injection est mieux.

Bonsoir guirikiki

guirikiki a dit:

Si vous voulez mesurer la production avec le compteur, tout le courant doit etre traversé par le compteur. Cela ferait onduleur => compteur énergie => disjoncteur 16A. il ne faut pas de disjoncteur pour protéger le compteur.

Cliquez pour agrandir...

La configuration que tu précise sera "mesurage de la production PV"
Oui , notamment cela que je cherche :
le compteur digital , me servira surtout à enclencher une scène via l'app.tuya , si conditions réunies :
"......si prod PV >= 1 Kw alors active résistance boiler via la prise plug commandée
"......si prod PV > 1 Kw alors désactive le boiler et laisse la chaudière gaz gérer le boiler, si la t° du ballon n'est plus atteinte (sonde du ballon).

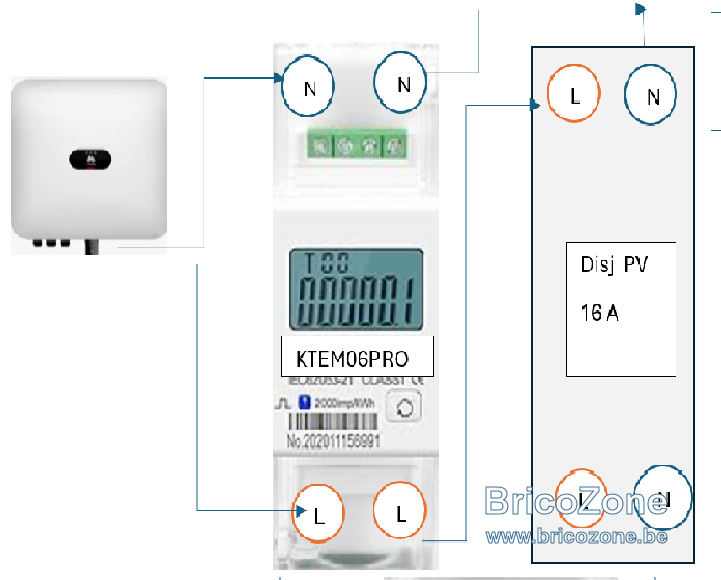

Ici schéma avec suppression du disj protection du compteur( comme tu l'indiques)

guirikiki a dit:

Il pourrait être intéressant de mesurer l'injection (entre compteur GRD et différentel 300 mA)

Cliquez pour agrandir...

Là dans le tableau j'ai pas de place pour placer mon compteur entre le 300mA et le câble qui vient du GRD

Mon compteur digital est bidirectionnel,
-->> je souhaiterai alors utiliser aussi sa fonction "mesure de l'injection".
J'imagine alors le schema suivant, dans lequel à la sortie du différentiel je sais placer le compteur bidirectionnel
pilotable tuya.

Cela devrait afficher le courant produit et le courant injecté, ou pas ??

Merci
Capri

Le compteur d'énergie entre l'onduleur et le disjoncteur PV cela va fonctionner (bien vérifier schéma de cablage du compteur d'énergie). Mais le compteur va mesurer uniquement la production.

Ce que j'essaye d'expliquer c'est que si vous mesurez uniquement la production, par exemple 2 kW, et si la maison tire ces 2 kW (plaque de cuisson et le four) vous ne prélevez / injectez rien, vous autoconsommez 100%. Si vous basez votre logique d'activation du boiler sur la production, alors dans cette situation vous allez allumer votre résistance électrique et vous allez donc devoir tirer du jus du réseau.

C'est pour cela qu'il est plus intéressant de mesurer l'injection = production - autoconsommation maison. Mais ceci implique de placer le compteur kWh d'énergie à un autre endroit, au niveau du différentiel 300mA. Mais c'est une meilleure option pour mesurer le flux sortant.

Quel type de compteur avez-vous ? compteur communicant avec port P1 ? Car vous pouvez installer un dongle (par ex ceci : Compteur Wi-Fi P1 - HomeWizard au niveau de votre compteur et qui va donc mesurer l'injection. Vous placez ensuite une prise connectée de la même marque : Commandez votre prise d'énergie Wi-Fi ici - HomeWizard et vous savez facilement créer une logique via l'application (moyennant abonnement de 1€/mois) qui active la prise suivant mesure du dongle. Simple, efficace, pas de modifications dans le coffret...

Bonjour, guirikiki,

Je retiens la proposition pour le dongle P1 , mais je dois attendre le remplacement de mon compteur pour pouvoir le faire.

Bonne journée

Capri
