Conforme ou pas mini plateforme toiture

Bonsoir à tous,

Cette année je suis monter pour nettoyer les plateformes au dessus des fenêtres "à la française". Installé il y a 2ans, je n'avais pas pu monter l'année passée suite à un accident.
Et ben il était temps

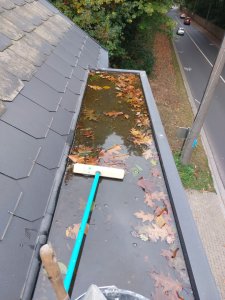

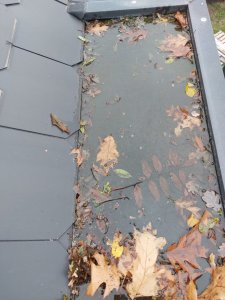

Une plateforme était encore pleine d'eau car totalement bouchée et les autres étaient bien bouchées également


C'est dans l'entrée du mini tuyau d'évacuation descendant vers la corniche. Je le trouve minuscule l'évacuation et la façon de raccorder le tuyau fixé à l'epdm à la descente laisse un espace qui peut se boucher facilement. Je suis en pleine forêt quoi.

Ça vous semble normal cette agencement ?
Aussi j'espère qu'habituellement il y a un pare-pluie ou quelque chose de mis en dessous du zinc noir pour protéger l'armature en bois. Sinon comment ça se passe quand ça déborde?

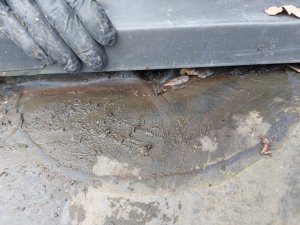

Le trou c'est 4cm sur 2cmà droite de la main

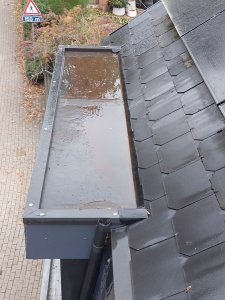

La pente n'est pas bonne sur 2 plateformes, l'eau stagne dans le coin opposé. Ça risque rien pour l'epdm d'être H24 sous eau ?

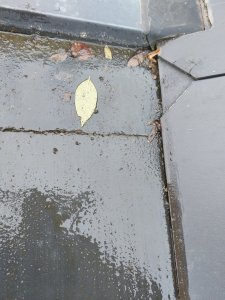

Un autre côté à la plateforme qui est à quelques mm des ardoises. L'epdm devrait remonter assez haut je suppose car des ardoises ont été changées. Pour moi c'est un risque de remontée par capillarité.


Vous en pensez quoi ?

Pour résoudre le soucis de trou trop petit qui se bouche, une idée de ce que je peux faire ?

Je pensais déjà installer un trailli genre maille à poule avec des attaches collée sur le zinc au dessus que je puisse retirer si besoin. Les feuilles restant dessus et puis emportées par le vent, mais c'est peut-être une idée à la con

Que ce sont des évacuations très cheap, vraiment dingue, mais plus grand chose ne m'étonne.
Je démonterais la descente pour recouper celle qui sort de la plateforme, lui créer un bec vers le bas et replacer la descente, ça devrait régler le problème.
La contre-pente par contre il faudra vivre avec elle, désolé.
Pour l'epdm dans l'eau, à la base ça sert pour les étangs

Vous en pensez quoi ?
¨Pour moi, c'est un travail de m*rde.

Ça risque rien pour l'epdm d'être H24
Non, mon étang est fait avec une bâche en EPDM- Pirelli (environ 150 m²) et ça tient parfaitement depuis plus de 25 ans.
No stress, c'est fait pour cela.

ender a dit:

Que ce sont des évacuations très cheap, vraiment dingue, mais plus grand chose ne m'étonne.
Je démonterais la descente pour recouper celle qui sort de la plateforme, lui créer un bec vers le bas et replacer la descente, ça devrait régler le problème.
[...]

Cliquez pour agrandir...

Recouper le tube sortant de la plateforme, emboiter un "T" puis une descente verticale
Le "T" pour pouvoir nettoyer la descente, si elle se bouche, sans devoir tout démonter.
Vérifier que la couverture de la plate forme remonte sous les ardoises plus haut que "l''acrotère".
Cela évitera le débordement dans le toit si l'évacuation se bouche.
J'espère aussi que l'EPDM "déborde" sous le zinc de cet "acrotère" sinon, risques d'infiltration sous celui-ci en cas de débordement.

A.L. a dit:

Recouper le tube sortant de la plateforme, emboiter un "T" puis une descente verticale
Le "T" pour pouvoir nettoyer la descente, si elle se bouche, sans devoir tout démonter.
Vérifier que la couverture de la plate forme remonte sous les ardoises plus haut que "l''acrotère".
Cela évitera le débordement dans le toit si l'évacuation se bouche.
J'espère aussi que l'EPDM "déborde" sous le zinc de cet "acrotère" sinon, risques d'infiltration sous celui-ci en cas de débordement.

Cliquez pour agrandir...

C'est une bonne idée mais le T ne fonctionnera pas si non soudé, la capillarité à la quasi horizontale va créer un autre problème.
On considére 4cm sur un plan vertical pour éviter ce phénomène.

Le tube avec la ligne bleue, c'est du PU, non ? On pourrait utiliser un "T" avec joint, ça ne résoudrait pas le problème de capillarité ? Ou enfoncer la sortie assez profondément. Encore faut-il trouver un T du bon diamètre.

A.L. a dit:

Le tube avec la ligne bleue, c'est du PU, non ? On pourrait utiliser un "T" avec joint, ça ne résoudrait pas le problème de capillarité ? Ou enfoncer la sortie assez profondément. Encore faut-il trouver un T du bon diamètre.

Cliquez pour agrandir...

Si bien vu, faut vraiment que je regarde les photos sur PC...

Merci pour vos idées je regarderai le diamètre du tube qui est bien en pu type socarex, ça à l'air d'être en une pièce avec l'epdm qui fait une demi cercle.
Trouver un T à joint côté plomberie pour raccourcir le tuyau c'est pas mal et le cacher dans une grosse descente carrée.

Une bonne adresse pour du matériel de descente d'eau acier enthracite et accessoires ?

Pour l'acrotère là il faudra que je demande au couvreur, j'ai pas de photo entre deux, ça a du être fait sur la même journée quand j'étais au taf.
De l'intérieur impossible de voir j'avais isolé laine de roche + pare-vapeur intello + fermacell et joint du pare-vapeur + joint acrylique. Impossible que de l'eau se verrait. Ça fait un point pour les plaque de plâtre

Il y aurait de quoi les faire venir vous pensez, couverture décennale sur ces travaux ?

A.L. a dit:

Le tube avec la ligne bleue, c'est du PU, non ? On pourrait utiliser un "T" avec joint, ça ne résoudrait pas le problème de capillarité ? Ou enfoncer la sortie assez profondément. Encore faut-il trouver un T du bon diamètre.

Cliquez pour agrandir...

C'est normal ça

C'est ce genre d'accessoire :


Mais de mémoire, je ne sais pas si c'est un diamètre standard ou il trouvera des accessoires compatibles

C'est du 75mm de mémoire donc pas un diamètre hyper courant, me semble-t-il

belgotux a dit:

Une bonne adresse pour du matériel de descente d'eau acier enthracite et accessoires ?

Cliquez pour agrandir...

defrancq

eljub a dit:

C'est du 75mm de mémoire donc pas un diamètre hyper courant, me semble-t-il

Cliquez pour agrandir...

Sur la photo on voit note D50. J´ai pensé que c'était le diamètre ducoup.

Du pp a joint 75 ça se trouve chez les grossistes en sanitaire.
Si je ne me trompe pas, c'est le diamètre que j´ai utilisé pour remplacer mon chemin d´eau dans le grenier.
Mais j´ai un doute quand même avec du 80.

Mazz a dit:

Sur la photo on voit note D50. J´ai pensé que c'était le diamètre ducoup.

Du pp a joint 75 ça se trouve chez les grossistes en sanitaire.
Si je ne me trompe pas, c'est le diamètre que j´ai utilisé pour remplacer mon chemin d´eau dans le grenier.
Mais j´ai un doute quand même avec du 80.

Cliquez pour agrandir...

c'est possible que ce soit du 50 evidemment ça existe en plusieurs versions

A vu de nez c'est plutôt du 50 que 75 mais j'avais pas le pied a coulisse sous la main. Ce sera pour un autre weekend il recommence à faire noir vite avec les arbres ouest je perds 1h30 de clarté c'est abusé. Plus moyen de faire qqch après le taf. Et l'envie est plus présente en été qu'à cette saison faut l'avouer
