Conseil escalier quart tournant

Dans le forum Portes, Escalier, Menuiserie - par XavG le 22 Septembre 2019

  1. XavG

    XavG 30 ans, France

    Bonjour à tous,

    Première rénovation, nous sommes débutants en dessin d'escalier !
    Nous souhaiterions créer un escalier quart tournant gauche, idéalement limon central acier / marche bois

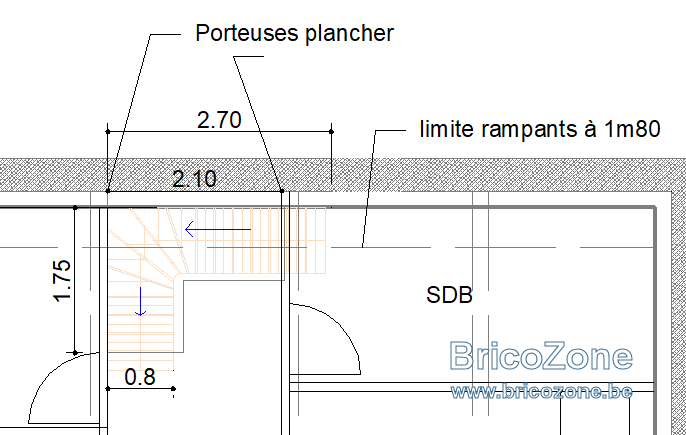

    Voici les dimensions :
    - hauteur sol à sol : 2.8 m
    - première volée : 2.7m
    - deuxième volée : 1.75m
    - longueur trémie max selon première volée : 2.1 m
    - épaisseur plancher (hauteur porteuse) : 0.4 m



    Nous avons essayé d'utiliser StairDesigner, qq difficultés pour l'instant pour se rassurer quant à la faisabilité de notre escalier...
    Cet escalier vous semble t'il raisonnable ? (pente, échappée, giron...)

    Merci d'avance pour votre aide !

    XavG , 22 Septembre 2019
    #1
  2. Lionel-P

    Lionel-P France

    Bonjour XavG,

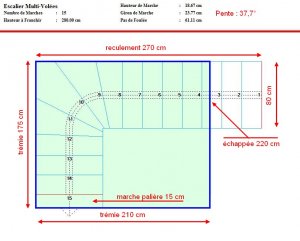

    Voici le plan réalisé avec la version démo (6.5) de Stairdesigner auquel j'ai ajouté les cotes et la trémie. L'escalier aura une pente "correcte" de 37,7°, l'échappée est de 220 cm, la hauteur de marche de 18,67 cm et le giron de 23,77 cm. J'ai représenté une marche palière de 15 cm pour qu'un limon central de 14 cm soit fixé sur le côté de la dalle (avec hauteur sous plafond standard de 250 cm) :


    Bonne journée,

    Lionel.

    Lionel-P , 23 Septembre 2019
    #2
  3. XavG

    XavG 30 ans, France

    Bonjour Lionel,

    Un grand merci pour votre réponse rapide !

    J'ai ré essayé de prendre en main le logiciel pour être autonome si on doit faire des modifications,
    2 petites questions :
    - je n'arrive pas à vérifier l'échapée, est ce une limitation de la version d'évaluation ?
    - je n'arrive pas non plus à changer le balancement, par défaut lors de la création initiale de la cage toutes les marches sont balancées. Je voudrais faire comme sur le plan que vous proposez, ou seules les marches dans l'angle sont affectées. Comment s'y prendre ??

    Merci encore et bonne soirée,
    Xavier

    XavG , 23 Septembre 2019
    #3
  4. Lionel-P

    Lionel-P France

    Bonjour Xavier,

    Pour vérifier l'échappée avec Stairdesigner, il faut cliquer sur le menu "Visualiser", "Contre d'échappée" puis renseigner les dimensions de la trémie dans la petite fenêtre ainsi que l'épaisseur de la dalle (attention, Stairdesigner considère la marche palière hors de la trémie) :

    Controle d'échappée.jpg
    Mais attention car ce logiciel mesure l'échappée (ici 201 cm) entre le dessous de la dalle et le plat de la marche, ce qui est inexacte car l'échappée se mesure sur la ligne en biais qui relient les nez de marches, c'est-à-dire qu'ici il faut retirer 1/2 hauteur de marches soit 201 - 9,4 cm = 191 cm.

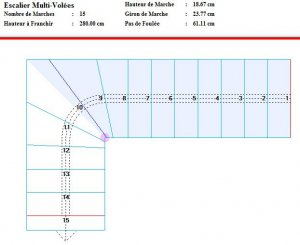

    Pour modifier le balancement, faire un clic droit sur l'angle intérieur (un point mauve s'affiche),

    Balancement 1.jpg

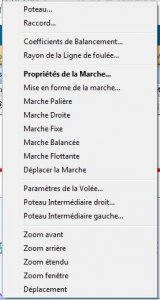

    Puis cliquer sur "Coefficient de balancement..."

    Balancement 2.jpg

    Sur la petite fenêtre modifier les valeurs de "Balancement local" à 100 (aucun balancement ou 80 ou 90 pour un léger balancement pour une seule marche) et le "Balancement Distant" à 100 :

    Balancement 3.jpg

    La version d'évaluation ne limite pas ces fonctions, elle ne permet pas l'affichage des cotes des marches et des limons et l'impression des plans.

    Bonne journée,

    Lionel.

    Lionel-P , 24 Septembre 2019
    #4
