Conseil Placement & Distance - Réservoir à vessie - Eau de pluie

Bonjour à tous,


Après avoir lu beaucoup d’information très utiles sur ce forum (je rénove ma maison depuis quelques mois), je me lance à créer un nouveau poste car je n’ai pas trouvé réponse à ma question.


J’ai refait il y a quelques mois l’installation d’eau de pluie.


J’ai organisé 2 circuits d’eau de pluie

1ère Circuit destiné à l’intérieur avec un collecteur de 4 situé après une triple filtration (Toilettes, Machine, etc)

2ème Circuit destiné à l’extérieur avec un collecteur de 4 situé après un seul filtre (Robinets jardin)


Les 2 circuits sont relié à la même pompe.


Info Pompe : Neptune JET JEM 080 Monophasé 230V

Puissance mécanique P2 : 0.6kW

Débit minimum (m3/h) : 1,2

Débit maximum (m3/h) : 4,2

HMT à débit minimum (m) : 33m

HMT à débit maximum (m) : 18m

Équipé d’une pressostat SKD-3

Pression d’enclenchement 1,5 bar

Pression d’arrêt : 4 bar

Diamètre sortie pressostat : 1 pouces


Je souhaite installer un réservoir à vessie vertical de 200L de marque Elbi afin d’avoir une réserve utiles de +/- 70 litres (d’après mes renseignents au vu de la pression d’enclenchement et d’arrêts du pressostat - Correcte ? ).


Info Réservoir Vessie (à membrane EPDM) :

Volume : 200L

Sortie basse : 1’’ 1/4M

Sortie haute : ½ F

Dimension : 101cm H x 60cm de diamètre


Due à certains contrainte (manque de place), je doit installer le réservoir à vessie dans la pièce d’à côté (en passant par le vide ventilé). Et j’ai quelques questions concernant la faisabilité de ce projet. C’est pourquoi je fais appel à votre aide.

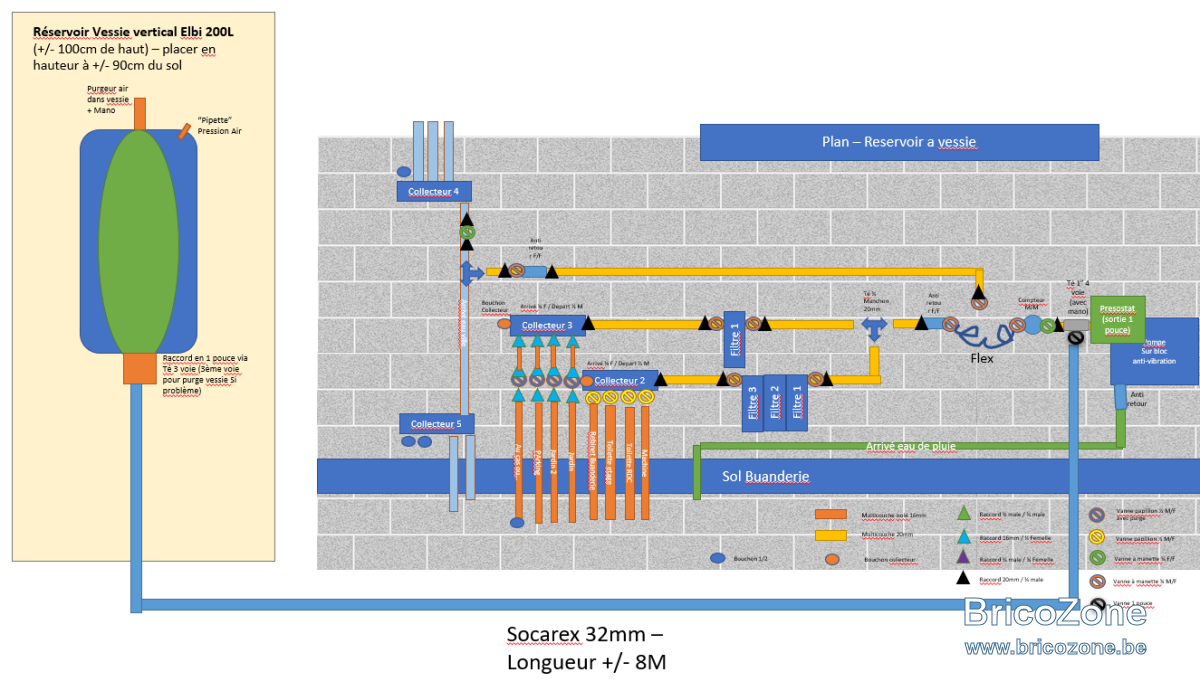

Je joins une schéma de mon installation existantes et mon projet d’ajout d’un réservoir à vessie.


Voici mes quelques questions.

1. Est-ce que je peux installer le réservoir à cette distance du circuit principale et distance de la pompe ? Distance estimé : +/- 8 mètres. Je pensais mettre du socarex 32mm. Est-ce le bon choix ?

2. Est-ce que cela pose problème que l'eau circule dans les 2 senses dans le même tuyau pour remplir et vider (utiliser l'eau) du réservoir ?

3. Est-ce que la distance entre la sortie de pompe et le reservoir à vessie (+/- 8 mètres) à un impact sur la « vitesse de remplissage » du réservoir ? Comment puis-je calculer la vitesse de remplissage du réservoir ? (temps de fonctionnement de la pompe)

4. Est-ce que cela pose problème que le réservoir à vessie est plus haut que le niveau de la pompe ? (Différence niveau +/- 1m)

5. Est-ce que je peux laisser le pressostat en sortie directe de pompe ? Ou dois-je impérativement le placer en sortie haute du réservoir à vessie ?

6. Sur base de mon schéma, voyez-vous des points que vous ferez autrement pour l’installation du réservoir à vessie ? Pour info, l’installation du reste est déjà réalisé (avec quelques petites différences avec le schéma ci-joint).


Je vous remercie pour votre aide


Quentin

Sur le schéma je suppose que le flexible est prévu pour by passer la pompe avec l'eau de distribution,si c'est le cas le montage est INTERDIT même si vous placez des clapets anti retour.

Bonjour,

Merci pour votre réponse,
Cela fait parti des quelques différences entre le schema et la réalité que j'évoquait dans mon poste.
Pour finir, j'ai un robinet exterrieur sur Collecteur 5 me permettant de remplir/'jeter' l'eau dans ma citerne si besoin) evitant ainsi tout contact entre Eau de pluie/Eau de ville.

Bonne soirée,

vous vous embêtez pour pas grand chose .... un collecteur de 8 ou 10 sorties avec un robinet d'arret a chaque sortie et tout qui passe par les filtres ... la vessie de 200l c'est quoi le but ??
j'ai la même chose chez moi; donc machine + garage+ toilette + extérieure sur eau de pluie avec les 3 filtres et un groupe DAB c'est tout .... juste tous les 10 ou 12 ans changer le condensateur de démarrage quand ça ne veut plus et l'entretient des filtres (1 lavable et les 2 autres je change tous les 5 mois).
Penser juste à amener une arrivée d'eau de ville "dans" votre citerne pour un remplissage possible au cas ou.

Bonjour Poyon,

Merci pour votre réponse.

J'ai un potagé et je souhaite l'irrigué avec l'eau de pluie avec un système goute à goute. Dans ce cas, la vessie me semble une bonne idée pour pas que la pompe se lancent très souvent pour des durées très courtes.

C'est vrai il y a beaucoup de robinet d'arrêts (pour finir, ce sont des collecteurs avec robinet d'arrêts intégré)

Pour la citerne, je la rerempli (quand nécessaire comme l'été dernier - elle fait 10.000L) via un tuyaux d'arrosage sur l'eau de ville. Pas très pratique, pas très rapide non plus mais bon. Ca fait le boulot.

Bonne soirée

ha voila pourquoi la vessie.... et ce n'est pas possible d'avoir un cubi de 1000litres a mettre près du potage et qui se remplirait avec la gouttière du cagibi ? oui oui ca fait le taff le tuyaux c'est bien ca.
perso je refranchirai quand même à remplacer ma vessie juste pour un goute a goutte. Je sais bien que écologiquement parlant je ne suis pas dans le bon mais pour consommer 10m3 d'eau en goute a goute il faut en avoir des mètres et des mètres de tuyaux ! et ça ne représente que moins de 60euros les 10m3.
Et puis sur le goute a goute il faudra quand même mettre un programmateur pour ne pas faire du 24h/24h non ?

1. Si votre cuve est en 5/4 il vaut mieux du socarex en diam.40 de sorte à assurer un débit de vidange du réservoir à vessie. Si vous mettez plus petit, la pompe risque de se mettre en route plus tôt que prévu. Après si ce n'est que pour du goute à goute, du 32 devrais le faire, mais il n'y a pas que ça, donc 40.

2. Il n'y a qu'un seul orifice de vidange/remplissage sur le réservoir. Le raccord en 1/2 n'est la que pour placer un pressostat.

3. La distance a certainement un impact. Mais calculer ça

4. Pas de soucis pour un placement plus haut.

5. Il peut rester en sortie de pompe.

6. Non. Sauf peut être ajouter un clapet anti-retour entre la pompe et le pressostat.
Celui à l'aspiration de la pompe n'est pas toujours fiable si il n'y a rien au bout du tuyau dans la citerne. Il vaut mieux un clapet a/r avec crépine de qualité au bout du tuyau dans la citerne.

Si la pompe monte maximum à 33m alors la pression d'arrêt du pressostat doit être de 3 bar, maximum 3,3 bar (la pompe prendra plus de temps pour y ariver). Elle n'arrivera jamais à 4 bar.
On met en général 1,5 bar de différence entre le démarrage et l'arrêt.
Donc 1,5 bar démarrage, 3 bar arrêt c'est bon.
Le réservoir à vessie doit être gonflé à 0,2 bar de moins que la pression de démarrage, soit 1,3 bar.
