Conseils pour rénovation sanitaire (diamètre alpex, collecteur, distance,...)

Bonjour,

Je compte refaire mon installation sanitaire pour l'alimentation en eau.
C'est une ancienne maison et actuellement, c'est un mix de socarex et aplex avec 0 collecteur mais beaucoup de "T" et avec des diamètres différents .
Malgré mes 3 bars de pression, je n'ai que 6-7L/min de débit dans ma douche.
Heureusement, ma maison dispose de caves où je peux quasi facilement tout changer au niveau des conduits.

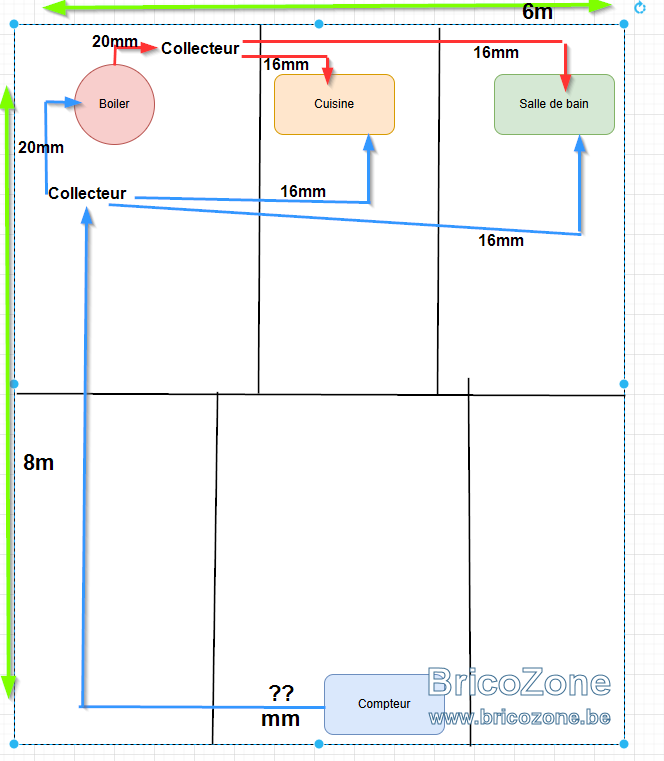

J'ai fait un schéma réduit de ma possible future installation et j'ai quelques questions

1. Quel diamètre utiliser entre le compteur et le 1er collecteur (eau froide) ?
2. Est-ce que l'emplacement des collecteurs est correct ? (au plus près du boiler)
3. Est-ce bien comme cela qu'il faut alimenter le boiler ? (à partir du collecteur)
4. Ma douche 'classique' sera alimentée en 16mm. Aurais-je un meilleur débit avec cette configuration ?
5. Avez-vous des remarques par rapport à mon schéma ?



Merci d'avance

Salut ! Avant d'engager tous ces frais - on peut comprendre qu'en rénovation de baraques anciennes, virer touts les anciennes conduites sanitaires en galva est une des meilleures choses à faire - , as-tu contrôlé le débit aux autres points de puisage d'eau , qu'elle soit froide ou chaude, d'ailleurs?
Tu indiques un débit de 6~7l min à une douche?
Il faut en chercher la cause avant de jeter le bébé avec l'eau du bain !
Souvent les flexibles et pommeaux de douches sont bourrés d'accessoires de bridage du flux d'eau que l'on y puise de l'eau froide ou chaude seulement ou en mélange: cela au moyen d'un filtre à trous en entrée de flexible ou en entrée du pommeau qui gardent prisonniers le tartre , sable, magnésium précipité d'un ballon d'ECS vitrifié, par exemple. Le tuyau dans le flexible peut aussi être tordu.

Il en va de même des mélangeurs/mitigeurs qu'ils soient thermostatiques ou pas et des accessoires de fixation type réduction/baïonnette 1/2~3/4" :
-1) d'une part, ces baïonnettes modernes ont été munies d'une grosse couche de plastic/ nylon qui en diminue le Ø de passage dans le but noble de retarder leur obturation progressive par le dépôt calcaire qui s'y forme et ...
-2) d'autre part, le mélangeur/mitigeur est non seulement muni d'une filtre à tamis en entrée EF et EC, mais aussi de clapet >< retour.
-3) le mécanisme thermostatique perd de sa souplesse à mesure que le tartre s'y dépose.

Tous ces points auront progressivement une influence de plus en plus négative qui bride le débit d'eau sous la douche ! Il n'y a pas de miracles !

De l'importance donc de vérifier non seulement le débit d'eau ...
-a) chaude et froide séparément et...
-b) en mélange à des T°C différentes, mais aussi...
-c) au tuyau de douche sans micro-filtre au pommeau et sans pommeau ,+...
-d) à la sortie/douche du mélangeur/mitigeur, donc sans flexible;+...
-e) en sorties murales "chaud et froid " séparément.

Ce n'est qu'en agissant de la sorte par élimination et comparaisons que l'on arrive à déterminer la manière et où il fut agir pour améliorer le confort de puisage douche/bain, etc.....

phildarz a dit:

Malgré mes 3 bars de pression, je n'ai que......

Cliquez pour agrandir...

"On ne nouuus dîîîîît pââââs touuut ''.
-1) tu ne nous décris pas ton réseau , dimensions et diamètres de ce réseau sanitaire.
-2) u parles d'une limite de pression à 3 bars, mais cela est-il dû au réseau de distribution ou à un réducteur de pression normalement placé en sortie de compteur d'eau de l'habitation.

Avant de tout déposer pour effectuer les tests proposés, il y aura lieu d'augmenter la pression d'eau dans la maison à 4 puis 5 bars, le temps des tests pour voir si le mal ne provient finalement pas aussi du fait de ce bridage trop important !

Si filtre d'entrée il y a, bien sûr il sera contrôlé et nettoyé si encombré.

Tu as du pain sur la planche avant de décider aveuglément de tout virer et remplacer, mais aussi, pour savoir par quoi exactement remplacer toute cette installation sanitaire et dans quel but exact avec alors une bonne perspective de résultat positif en fin d'efforts !!

Bonne étude.
Tu notes tous les différents débits constatés à chaque étape avec 3 bars de pression puis avec 4 bars voire même 5 bars. Merci !

On te suit ! Ciao.
