construire une mezzanine plancher

Bonjour à toutes, tous,

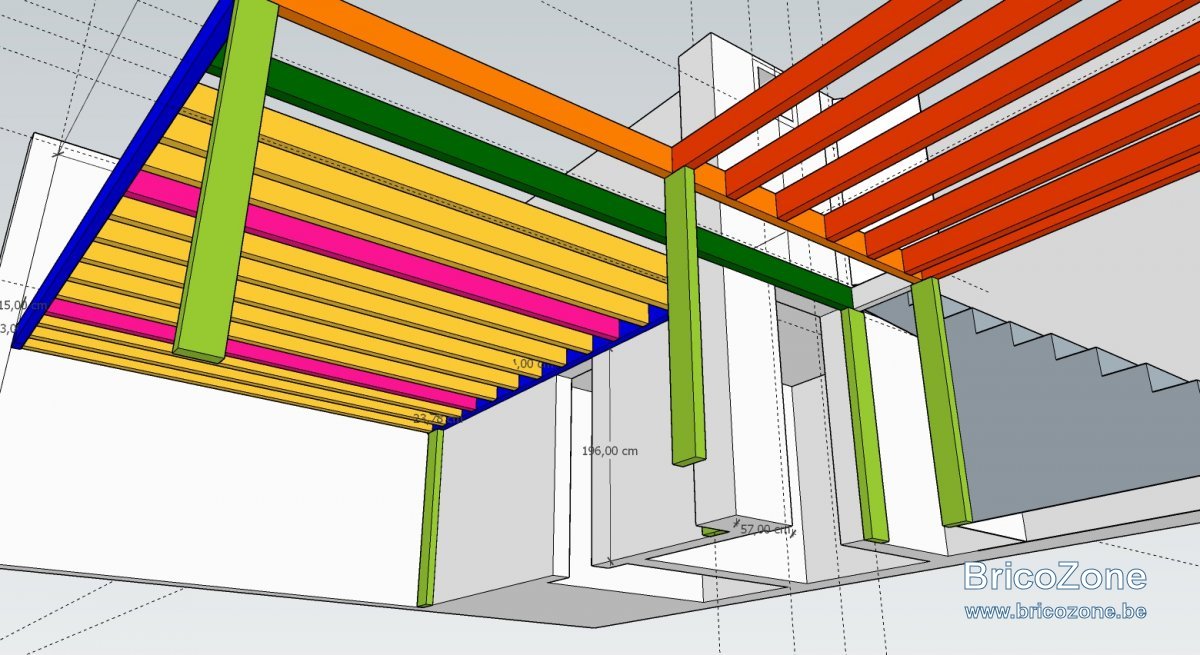

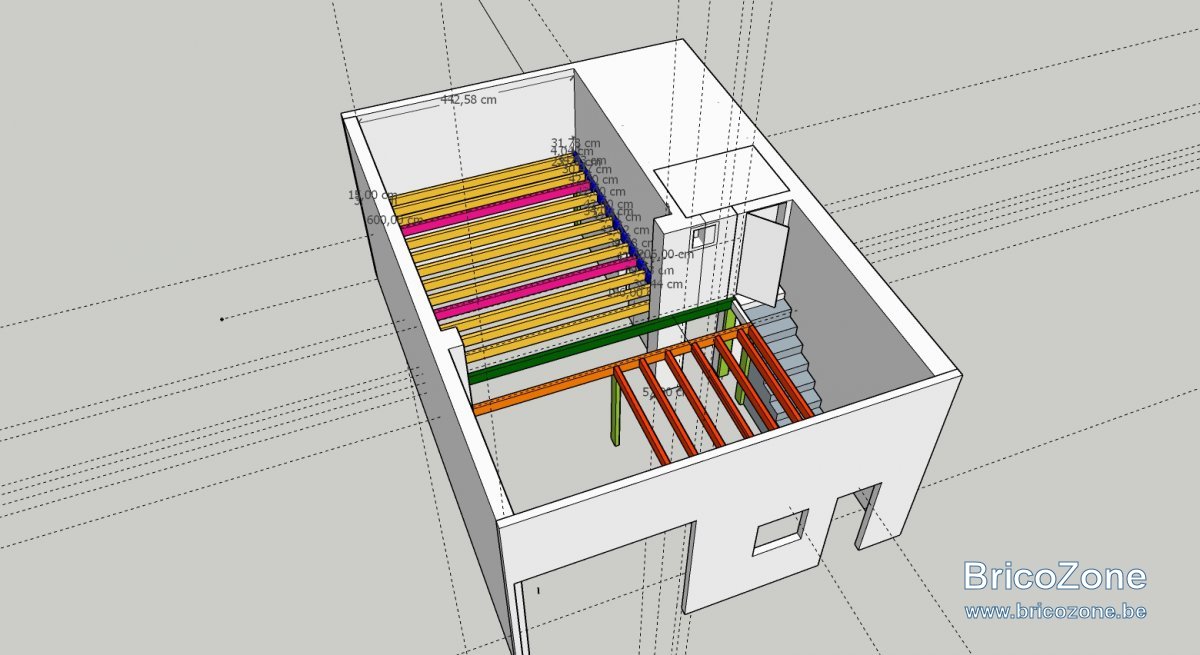

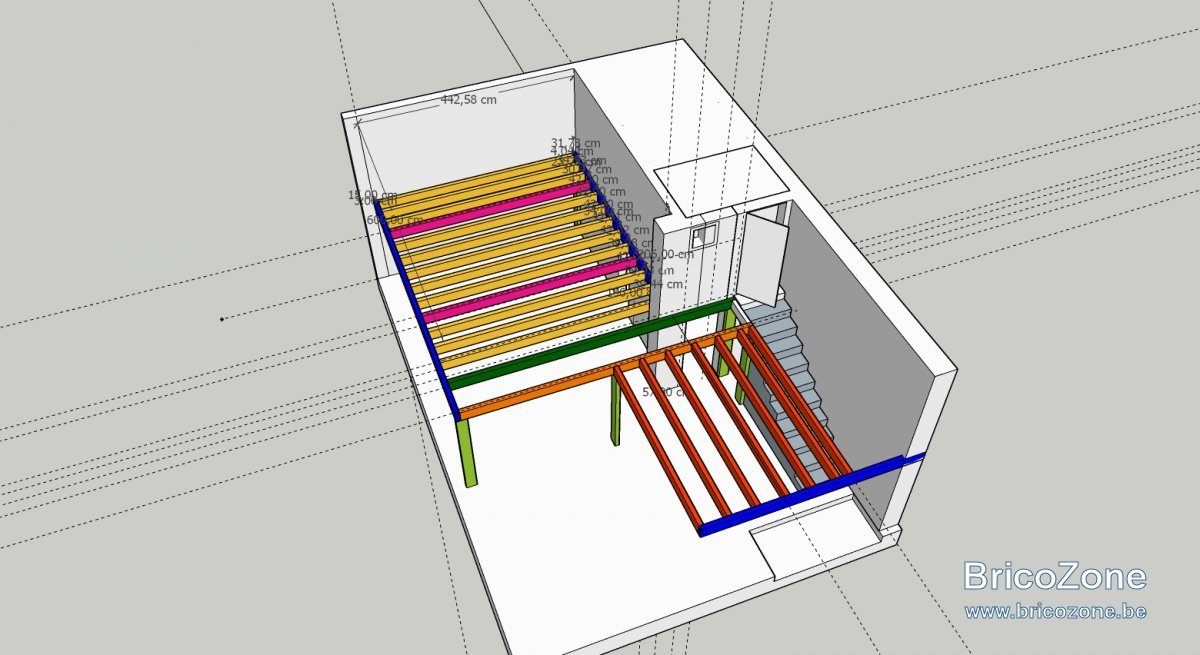

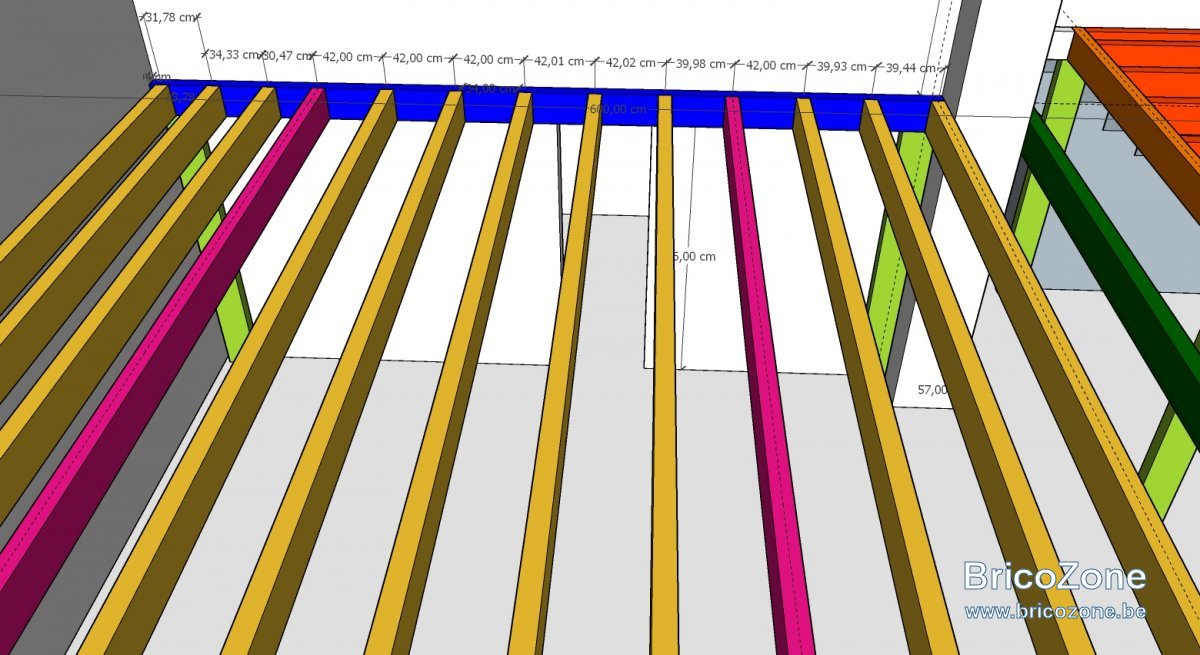

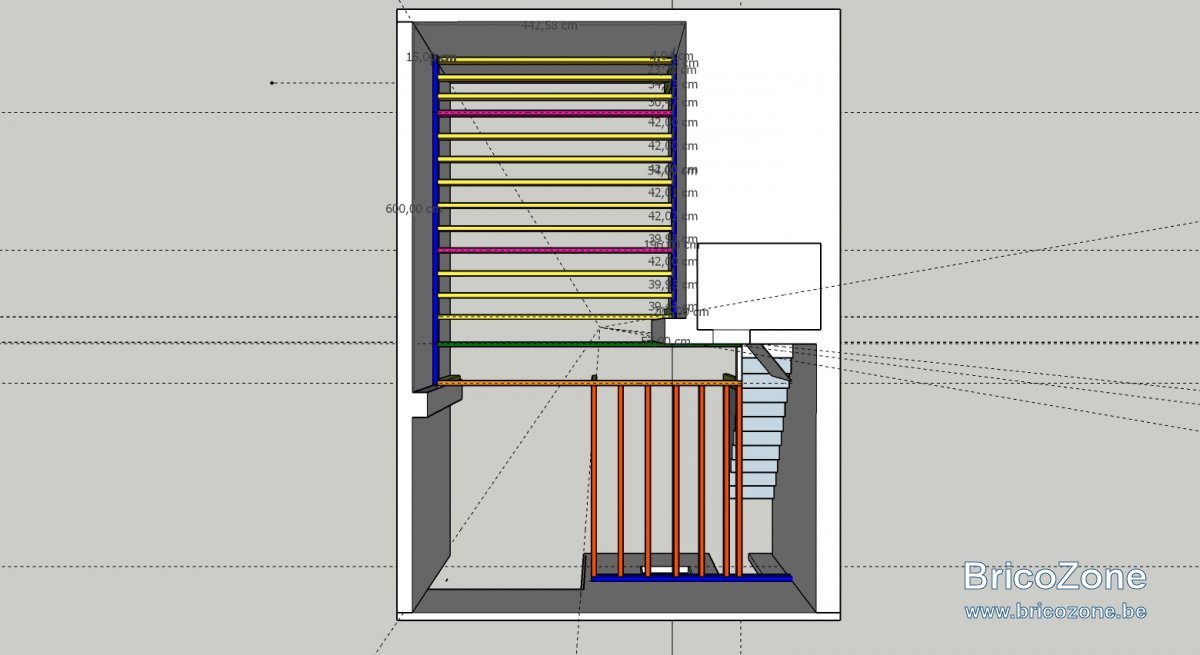

je voudrais construire une grand mezzanine dans mon garage, et souhaiterai avoir votre avis quand à sa solidité. Toutes les poutres font 8 x 20 cm. Les muralières (bleu foncé) seront sans doute fixées avec des tirefonds et chevilles. La verte foncée fixée à gauche avec sabot (comme toutes les autres: jaunes, rouges, mauves), puis avec tirefonds contre le petit mur, et reposera sur un pilier (vert clair). j'ai prévu une entraxe de 42 cm. La distance est de 443 cm. Par dessus les solives: OSB 3 de 1,8 mm puis parquet flottant pour faire beau.
- Mieux vaut utiliser du scellement chimique ou goujon d'encrage ?
- l'entraxe est-il suffisant, sachant que en haut se sera une chambre à coucher pour 2 personnes, avec lit, quelques meubles etc... Mais pas de salle de bain.
Merci pour votre attention,
Olivier

P.S: fichier sketchup disponible

@olivier63 bonjour,

Voici pour info, sans prétention, à titre indicatif et sous toutes réserves mêmes quelconques, ce qui résulte d'un calcul simplifié selon l'Eurocode 5

Si on considère une charge de 182.38 kg/m² dont 150 kg/m² de charges d’exploitation + 32.38 kg/m² de charges permanentes uniformément réparties comme suit :

• Revêtement flottant de lames mélaminée ép. 8 mm = 5.52 kg/m²
• Panneaux d'OSB 3 ép. 18 mm = 10.62 kg/m²
• Poids propres des solives de résineux C 24 = 16.24 kg/m²

Dans cette hypothèse, pour une classe de service 1 (local chauffé) il faudrait mettre en oeuvre pour une portée de 4.25 m des solives de résineux de classe C 24 d'une section de 75 x 200 mm espacées de 42.5 cm d'axe en axe et ceci sur la base d'un état limite de service dont le résultat du calcul de la flèche nette finale est inférieur à la flèche maximum admise dont la contrainte correspond à la formule. L/350 = 12.1 mm

Chaînage d’entretoises section 38 x 200 mm espacées de (4.25 / 3) +/- 1.40 m

Bonne réflexion.

Bonjour,
Merci pour votre réponse. Effectivement, c'est technique....

Je remarque que j'ai omis de dire que la charge d'exploitation de 150 kg/m² est la norme en France pour les structures de planchers supérieurs à un étage sur vide sanitaire.

Bonjour,
je me suis plus ou moins basé sur le tableau:

http://boisphile.over-blog.com/article-6372996.html

Pensez vous que l'entraxe peut le faire ?

En suivant l'abaque que vous mettez en ligne, vous optez pour une charge permanente qui est +/- 4 fois supérieur à la réalité, et une charge d'exploitation qui est 1/4 inférieur au minimum de la norme.

Les infos que je communique correspondent à un calcul de stabilité selon l'EC 5 et sur la base d'un calcul des charges qui correspondent à vos indications à l'exception de toutes autres et que devra supporter la structure soit 182.38 kg/m²,

Ce qui permet de dire que pour cette charge de 182.38 kg/ m² dont 150 kg/m² de charges d'exploitations, une portée de 4.25 m, un état limite de service 1(local chauffé) basé sur une contrainte de flèche maximum admise de 4.250 / 350 = 12.1 mm, il serait possible de mettre en oeuvres des solives de résineux de classe C 24 d'une section de 63 x 173 mm espacées de 39 cm d'axe en axe.

Pour une portée de 4.25 m, des solives de 75 x 200 mm espacées de 42.5 cm d'axe en axe seraient en mesure de reprendre une charge de 304.34 dont 270 kg/m² de charge d'exploitation. Donc pas de souci pour l'espacement, mais attention que pour l'OSB de 18 mm c'est l'espacement maximum.

Bonjour,
Merci pour votre réponse. Donc, vous voulez dire que j'en ai mis plus que besoin ? Le local, ne sera pas chauffé, car aux Canaries. Il fait 12 -15 °C dans les moments les plus froids, et ça ne dure pas. C'est plutôt 16-18 °C l'hiver, et 25-30 °C l’été. Ici, j'ai trouvé des solives de 6 m x 20 cm x 8 cm. Donc 1/2 cm de plus que ce vous dites. Sur le plan, je rajoute les mêmes solives, mais en poteaux (vert clair).
Après, ce sera une chambre à coucher. On ne va pas charger au maximum. Cependant, je pense mettre une paroi de séparation, avec porte et fenêtre, pour faire vraiment une chambre cosy.

@olivier63 bonjour,

En fait la classe de service 1 correspond à un local chauffé, pour indiqué que le bois n'est pas soumis à des variations d'humidité. Je ne sais si les variations d'humidités ambiantes sont importantes aux Canaries. Mais avec des 80 x 200 mm tous les 42.5 cm pour une portée de 4.25 m il n'y aura pas de souci

Me voilà rassuré ! Merci.
