Bonjour à tous,

Nouvel inscrit sur le forum mais je vous lis depuis pas mal de temps.

Je n'étais pas encore inscrit car je suis mal placé pour donner des conseils brico .

Mon projet est de détruire et refaire un ancien abris jardin en bois qui se trouve sur une dalle de béton de 4,50 m X 5 m.
Il est dans un sale état, j'ai demandé à deux amis et rien n'est récupérable à part un peu de bardage, la toiture prend l'eau depuis 10 ans et tout a bouger. Bref, il faut tout refaire.

Je souhaite refaire l'abris aux mêmes dimensions 4,50 m X 5 m, toujours en bois mais avec une toiture ardoisé a deux pans.

Un ami me conseil de faire une structure en CLS 38x89 mm avec un entraxe de 40 cm.
Pour le bardage rien n'est encore décidé, si on arrive quand même à faire un peu de récupération avec l'ancien.
Il me conseil de fixer le tout avec des plaques OSB à l'intérieur.
Pour la charpente il me dit de partir sur du traditionnel.

Sur un autre post je vois que l'on conseil un entraxe de 60 cm mais vu que le toit sera ardoisé qu'en pensez vous ?
Idem pour la charpente, quel entraxe ?
Dois-je augmenter les sections pour supporter le poids de la future charpente et du toit ardoisé ?

Je compte m'inspirer du poste de vince_2k5 et de Plumy pour la mise en oeuvre.

D'avance merci pour vos conseils.



T

Troudi

• 21 Juin 2019

• #2

Je relance en espérant avoir des avis .

N'hésitez pas à me faire des remarques si j'ai omis des infos ou si j'ai dit n'importe quoi.



fradeco

• 21 Juin 2019

• #3

Bonjour Troudi,

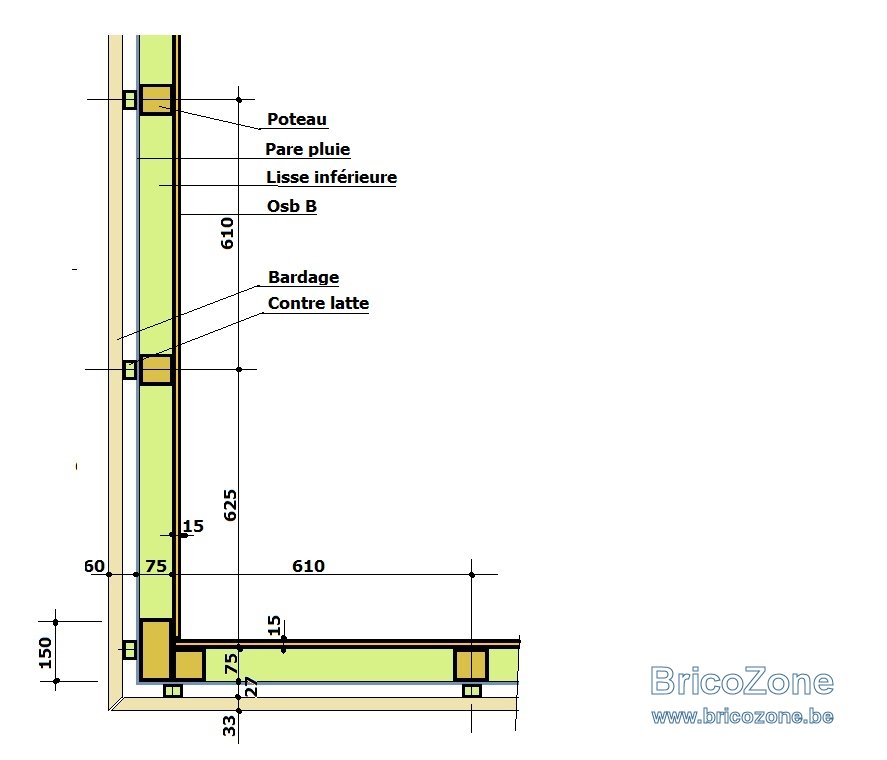

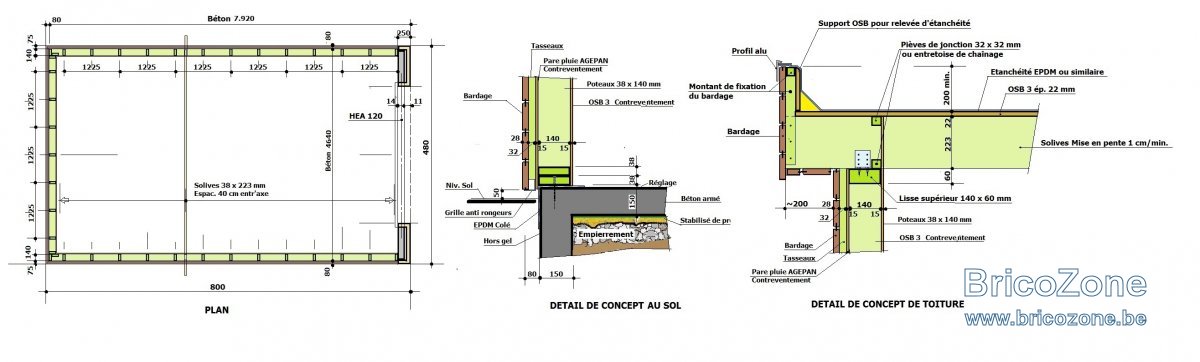

Voici un exemple de garage, qui pourrait servir comme abris de jardin. il faut évidemment adapter les côtes, à vos souhaits. Pour la structure verticale, les CLS 38 x 89 mm c'est OK. pour les reste vous vous inspirez des sections du croquis.

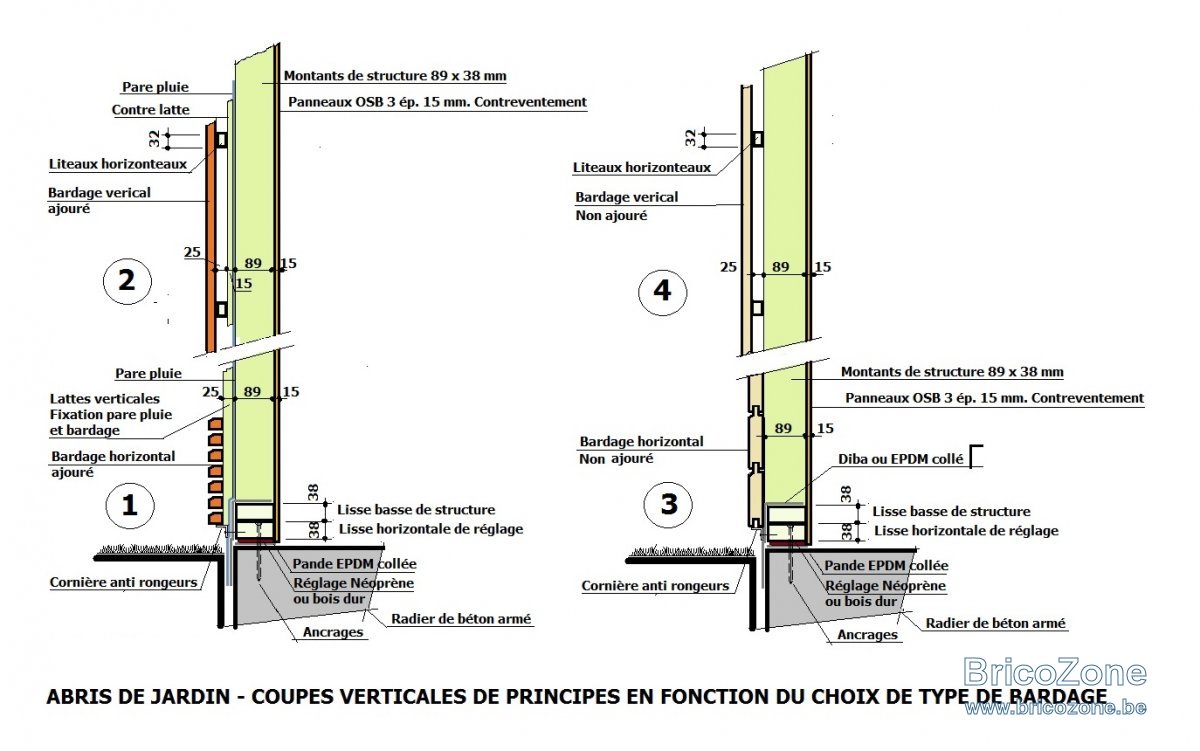

Quelques exemples de coupes



T

Troudi

• 21 Juin 2019

• #4

Bonjour Fradeco,

Merci pour votre réponse et les croquis.

Je ne pensais pas que d'aussi petites sections pouvaient supporter autant de poids

Je ne manquerai pas de partager l'évolution.

Bon weekend.



Dernière édition: 21 Juin 2019

T

Troudi

• 27 Juin 2019

• #5

Bonjour à tous,

Avant de commencer à démonter l'ancien abris, je me suis dit que ce serait pas mal d'évaluer le support.

La dalle sur laquelle il repose fait environ 4,70 m sur 5,10 m. Le terrain est légèrement en pente, par rapport au sol, la dalle ressort d'environ 10 centimètre à l'avant et arrive au niveau du sol à l'arrière.

J'ai donc légèrement décaissé pour en savoir plus et la dalle fait 22 cm à l'avant pour terminer à 9 cm à l'arrière de l'abris...

Je suppose que c'est pas l'idéal pour faire quelque chose qui tiendra dans le temps ?

Je pensais faire une bande de 30-40 centimètre de large sur 20 centimètres de profondeur pour prolonger l'ancienne dalle (je solidarise a l'ancienne dalle avec des fer à béton).

Pour vous quelle hauteur d'empierrement minimum dois-je faire ?

Je décalerai légèrement mon abris pour que le mur du fond ne repose pas sur l'endroit ou la dalle fait 9 cm, vous en pensez quoi ?

D'avance merci.



T

Troudi

• 28 Juin 2019

• #6

Petit relance en ce jour ensoleillé .

Quelle doit être la largeur minimum du rajout que je souhaite faire pour avoir une bonne assise ?

J'ai trouvé un autre sujet qui donnait 15 cm d'empierrement et 15 de dalle.

Bonne journée,



T

Troudi

• 2 Juillet 2019

• #7

Bonjour,

Je continue mon monologue puisque mes précédentes questions n'ont pas trouvé preneur.

J'ai donc décaisser de 30 minimum ,je vais mettre 15 cm d'empierrement et 15 de béton avec ferraille.Le tout sera solidarisé par des fers à béton tout les 50 dans la dalle existante.

j'ai deux questions probablement idiote.

1) Comment faire la jonction du visqueen de l'ancien avec le nouveau ?
2) J'en profite pour faire passer une nouvelle gaine ( pour l'électricité), comment doit elle ressortir de la dalle ? ça ne fragilise pas trop dans une dalle de 15 ?

D'avance merci !



fradeco

• 2 Juillet 2019

• #8

@Troudi, bonjour.

Sans plan ni croquis, difficile de voir ce qui est à faire ou doit être fait
En ce qui concerne le visqueen, ce dernier n'est pas une barrière d'étanchéité. Dès lors si vous faite un recouvrement de 10 cm c'est suffisant. En fait le visqueen empêche l'eau du mélange béton de s'évacuer trop vite dans le sol au moment de sa mise en oeuvre.
Avec une dalle de béton armé de 15 cm d'épaisseur et un empierrement de 15 cm, vous n'avez vraiment aucun souci à vous faire. Pour un abris de jardin, même avec localement 9 cm d'épaisseur de béton, armé d'un treillis cela ne craint rien.
Pour ce qui est de votre gaine d'électricité, vous n'avez non plus aucune crainte a avoir même si elle faisait 50 x 50 mm dans du 15 cm d'épaisseur.
Comme vous souhaitez recouvrir la toiture d'ardoises, (je suppose naturelle) j'espacerais les montants 38 x 89 mm de +/- 30 cm au lieu de 60 cm.



T

Troudi

• 2 Juillet 2019

• #9

@fradeco Bonjour,

Merci pour les infos, je prendrai quelques photos, ce sera beaucoup plus parlant .

J'avais tout compris de travers pour le visqueen.

J'ai environ une palette d'ardoises naturelles à utiliser.

Dès que j"ai fini la partie ceinture en béton, je reviens avec un croquis prendre de nouveaux conseils.

Bonne journée.



V

v1d53e2

• 2 Juillet 2019

• #10

Sur ton croquis, tu ne fais pas remonter l'epdm sur le coté intérieur de la lisse basse ?



fradeco

• 2 Juillet 2019

• #11

v1d53e2 a dit:

Sur ton croquis, tu ne fais pas remonter l'epdm sur le coté intérieur de la lisse basse ?

Cliquez pour agrandir...

Est-ce vraiment utile à partir du moment ou il y a une coupure horizontale et que l'OSB recouvre la lisse inférieur ?
Ce serait différent s'il y avait eu un revêtement de sol intérieur en dur avec l'éventualité d'un enfermement d'humidité. Mais rien n'empêche de faire remonter quelque peut l'EPDM. ''Qui peut le plus peut le moins"



T

Troudi

• 4 Juillet 2019

• #12

@fradeco Bonjour,

Je vais chercher l'empierrement ce weekend ou la semaine prochaine, voici ce que l'on me propose :

Sous-fondations : Type I (0/63) Type II (0/100), Type IV (20/100)

Pierrailles pour empierrements : Enrochements tout-venant – 0/300 – 0/150

Pour mon abris que me conseillez-vous ?

Merci et bonne journée,



fradeco

• 4 Juillet 2019

• #13

Tout ce qui est le plus proche de 0/32.



T

Troudi

• 4 Juillet 2019

• #14

Merci



T

Troudi

• 25 Mars 2020

• #15

Bonjour à tous,

Avec un an de retard je reprend le projet abris de jardin , après confinement je souhaite réaliser la dalle.

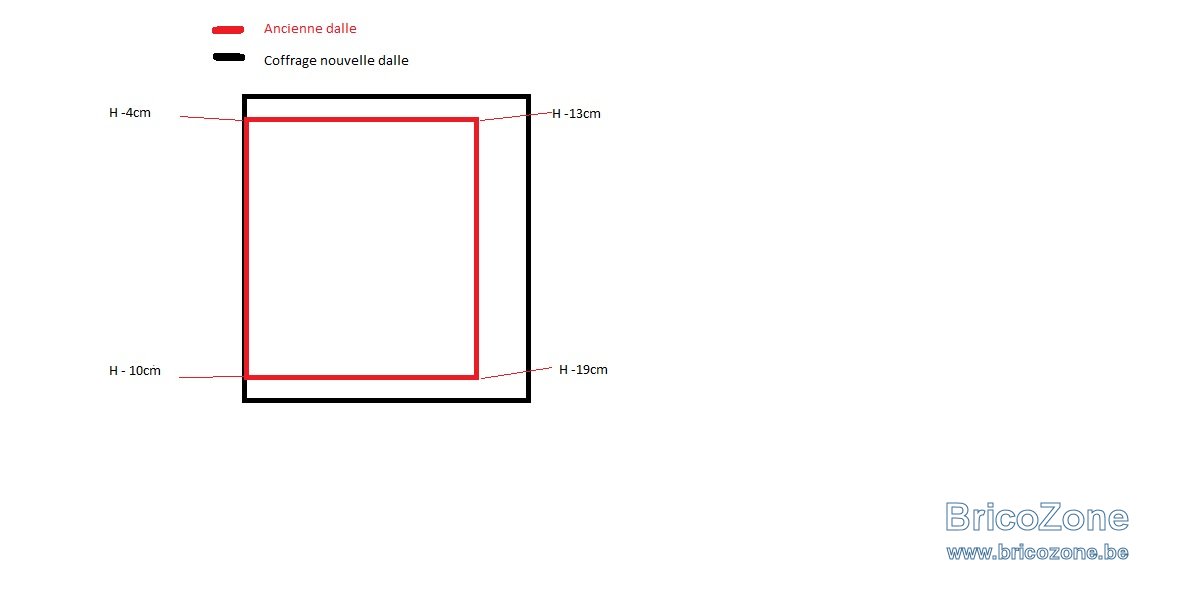

Voici comment ça se présente :

Avez vous une solution qui tiendra dans le temps sans devoir entièrement démolir l'ancienne dalle ?

L'ancienne dalle ne doit pas avoir plus de 10 ans, elle est plutôt propre mais elle est pas du tout de niveau...
J'ai 15 cm de dénivelé sur la diagonal de 5 mètres.

Je souhaite si c'est possible éviter à tout prix de devoir totalement la casser, en plus d'être inclinée, le coté le plus haut de la dalle fait 10-12 centimètres d'épaisseur alors que le coté bas varie entre 22 et 26 cm.

Je pensais
- casser en parti le haut de la dalle ou j'ai - de 10 cm
- mettre des fer à béton pour lier l'ancien et le nouveau

Qu'en pensez-vous ?

Je vais probablement me faire allumer mais je suppose que de couler sur tout sans rien casser c'est totalement exclus dans l'état actuel ?

Merci d'avance pour vos conseils et bon confinement à tous



T

Troudi

• 26 Mars 2020

• #16

Petites précisions,

Je compte évidement recouvrir l'ensemble délimité par le coffrage de la nouvelle dalle et la partie entre l'ancienne dalle et la nouvelle à été empierré.

En relisant bien les conseils, je vais essayer de répondre seul à mes questions, même si le support en dessous de la nouvelle dalle est une ancienne dalle bien costaud, il me faut minimum 9 cm de recouvrement si j'ai bien suivi ?
