Dalle au dessus d'une cave voutée.

Bonjour,

J'aimerais démolir une dalle qui a été réalisée dans le passer pour boucher une ancienne trémie dans une cave voutée.

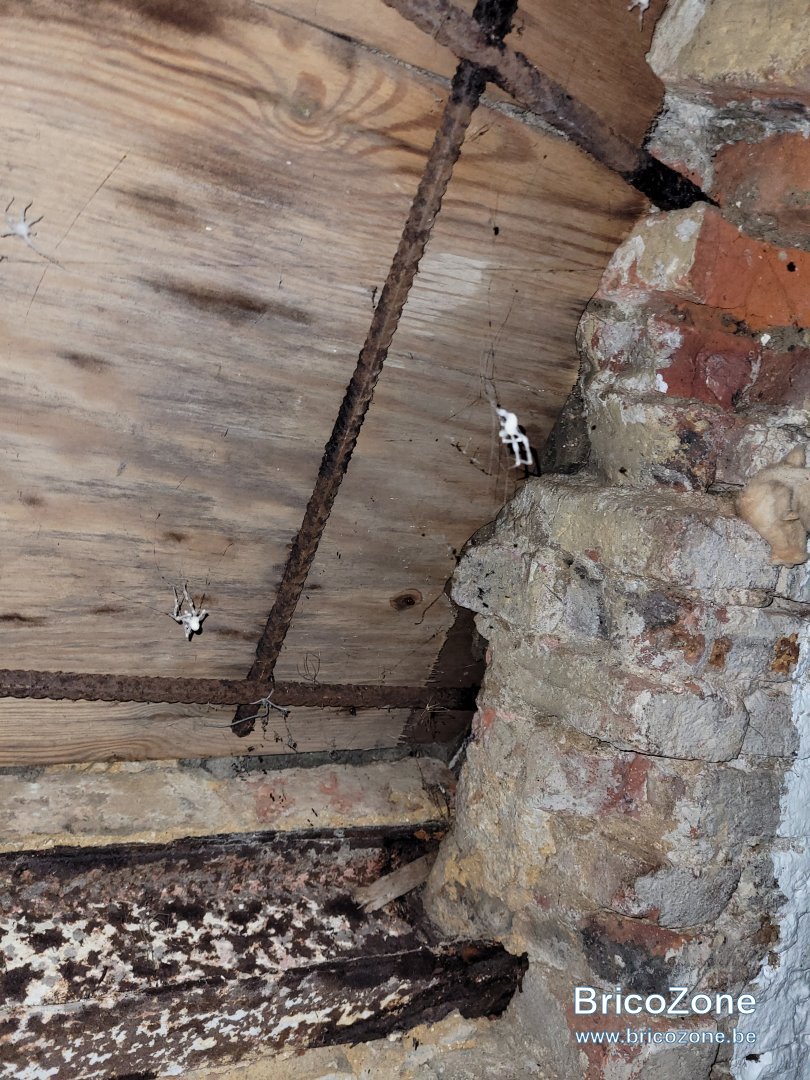

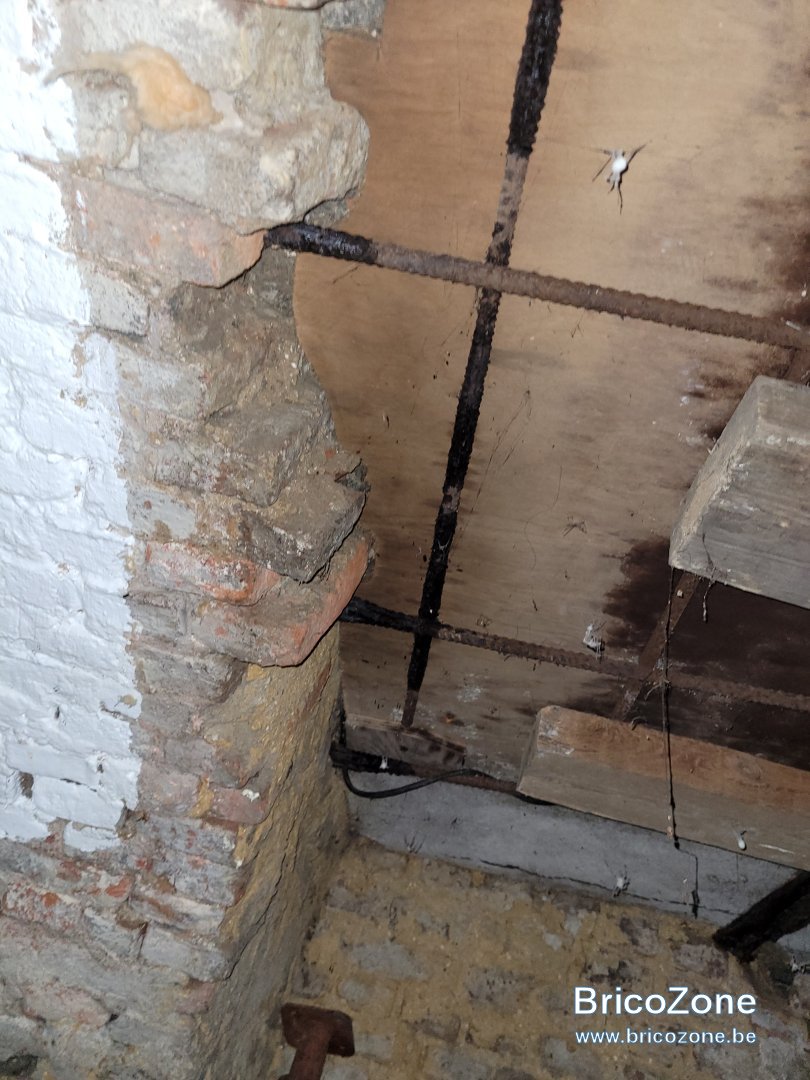

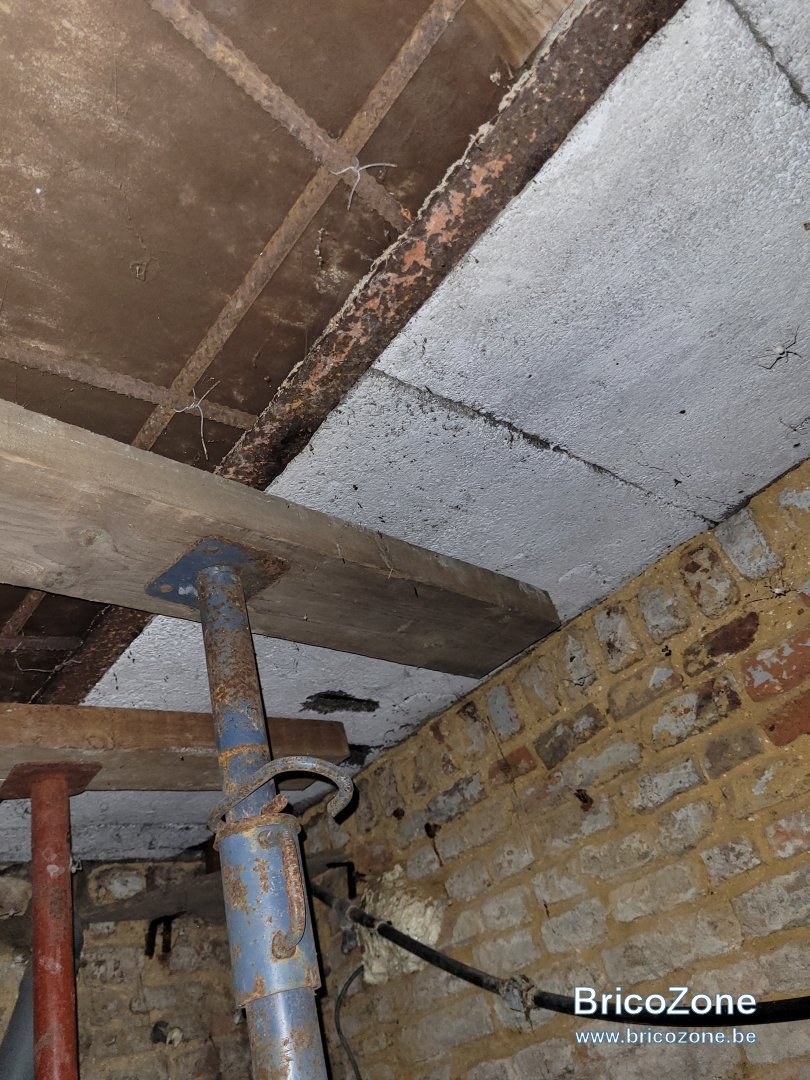

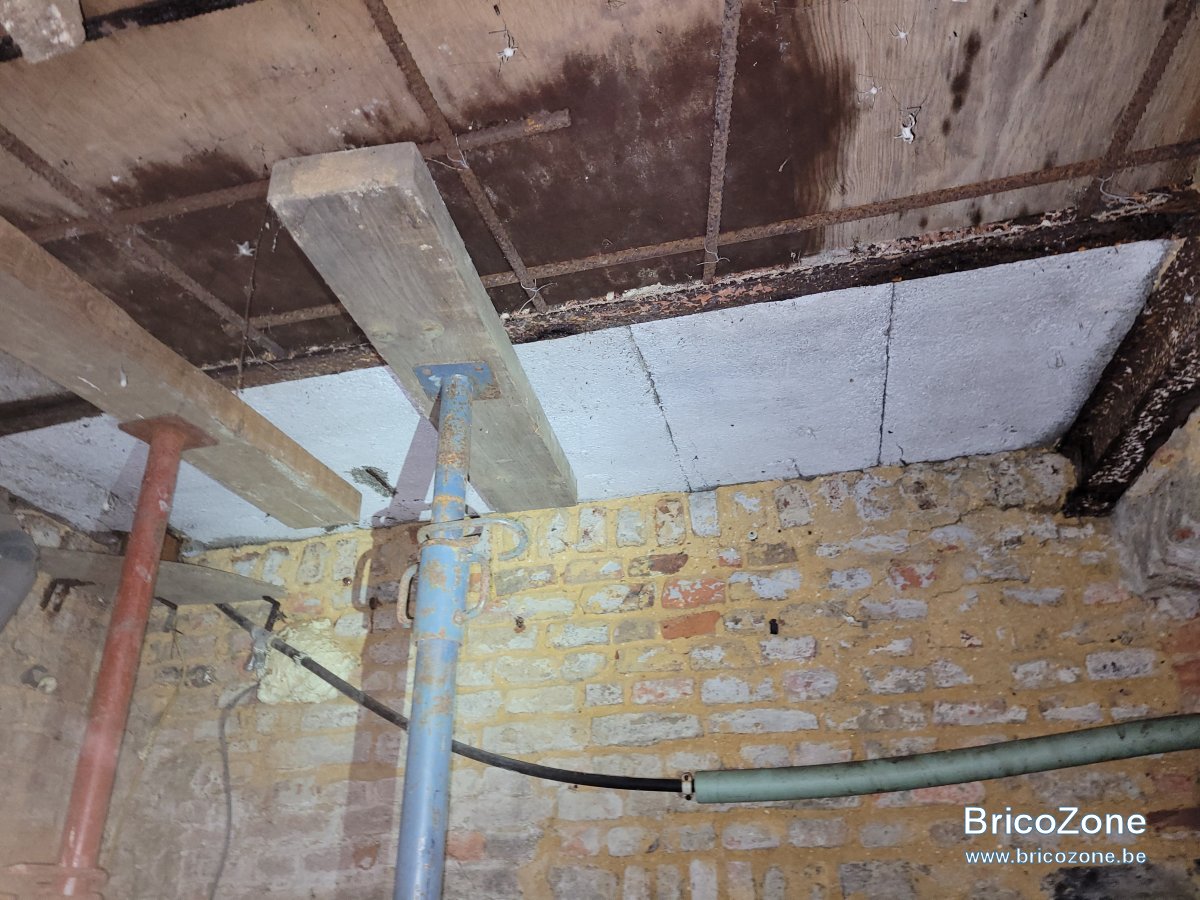

Cette dalle a été assez mal réalisée et n'a pas supporté le poids d'un escalier en béton installé dans le passé (voir photos).


J'aimerais enlever l'existante et refaire une nouvelle dalle armée de 20 cm selon le plan ci joint.

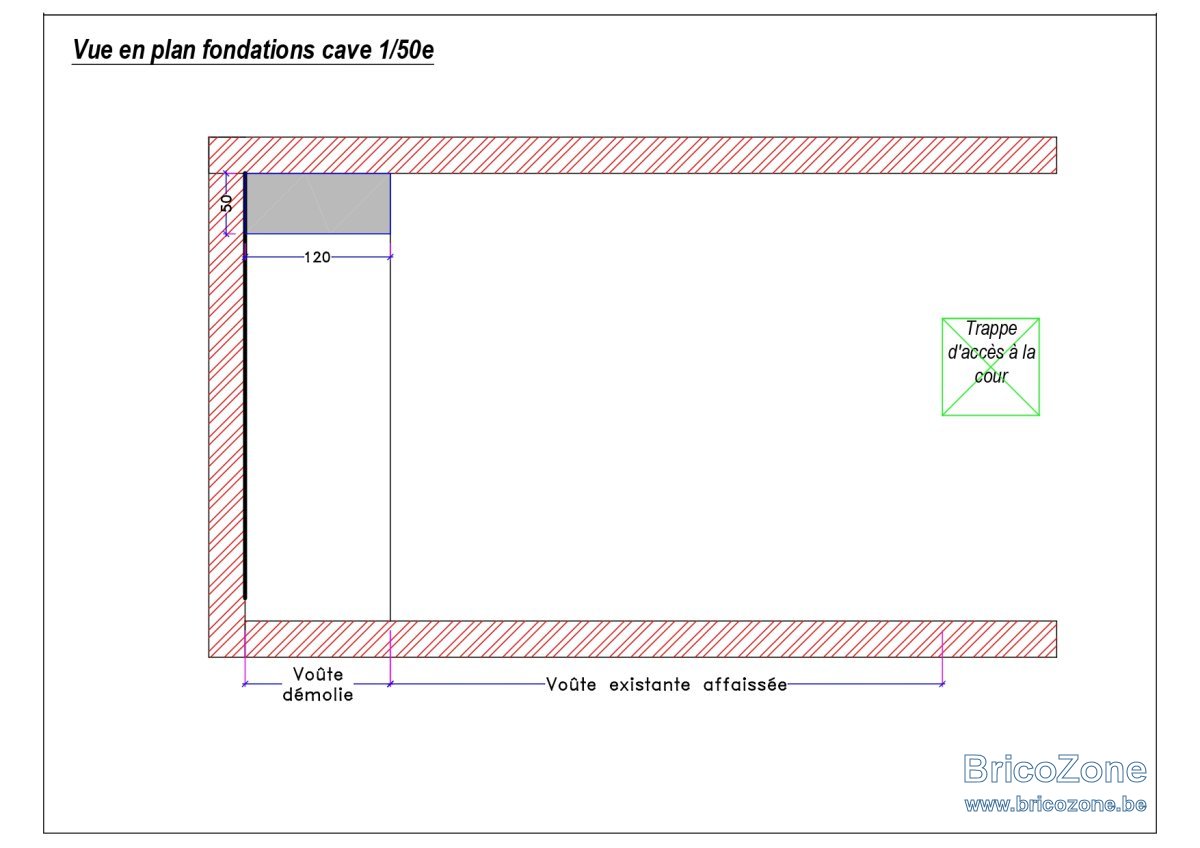

Dalle 2-top : vue en plan du niveau -1. Fondations

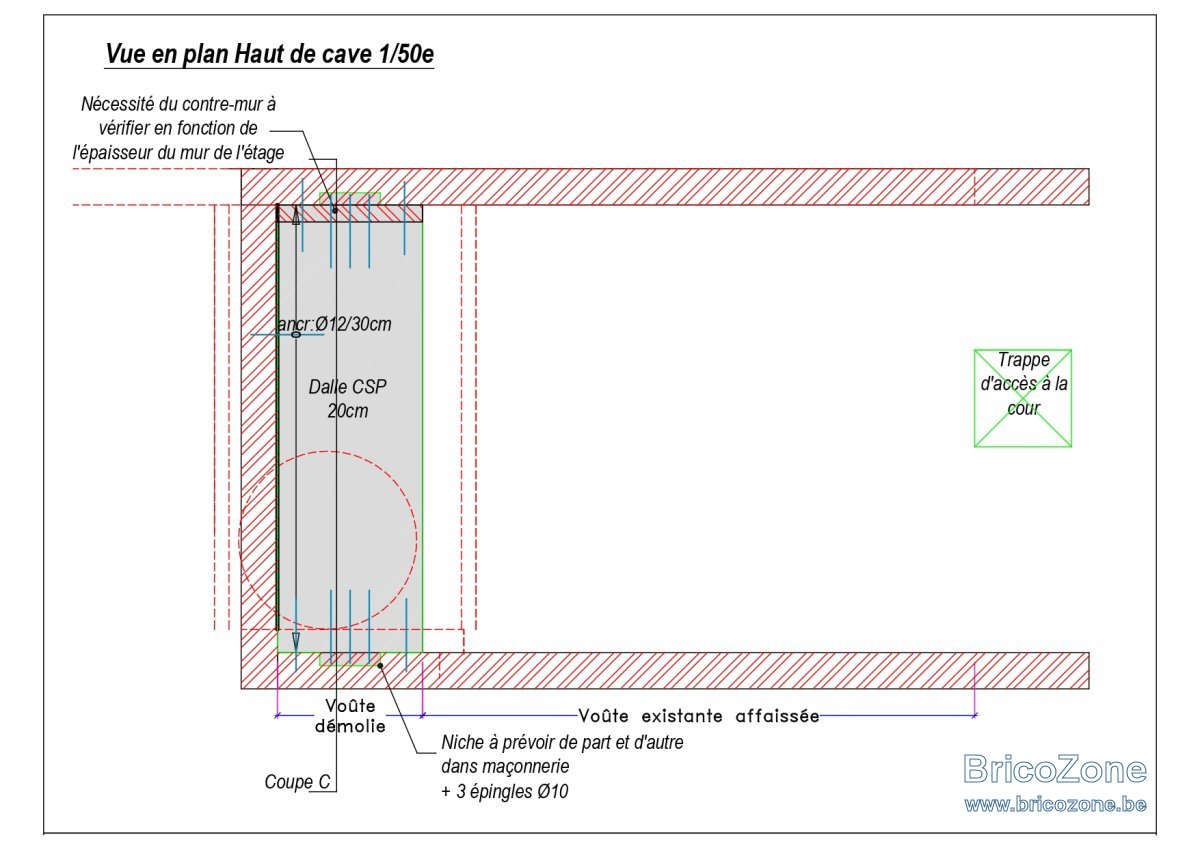

Dalle 1-top : vue en plan du niveau -1 Détail dalle

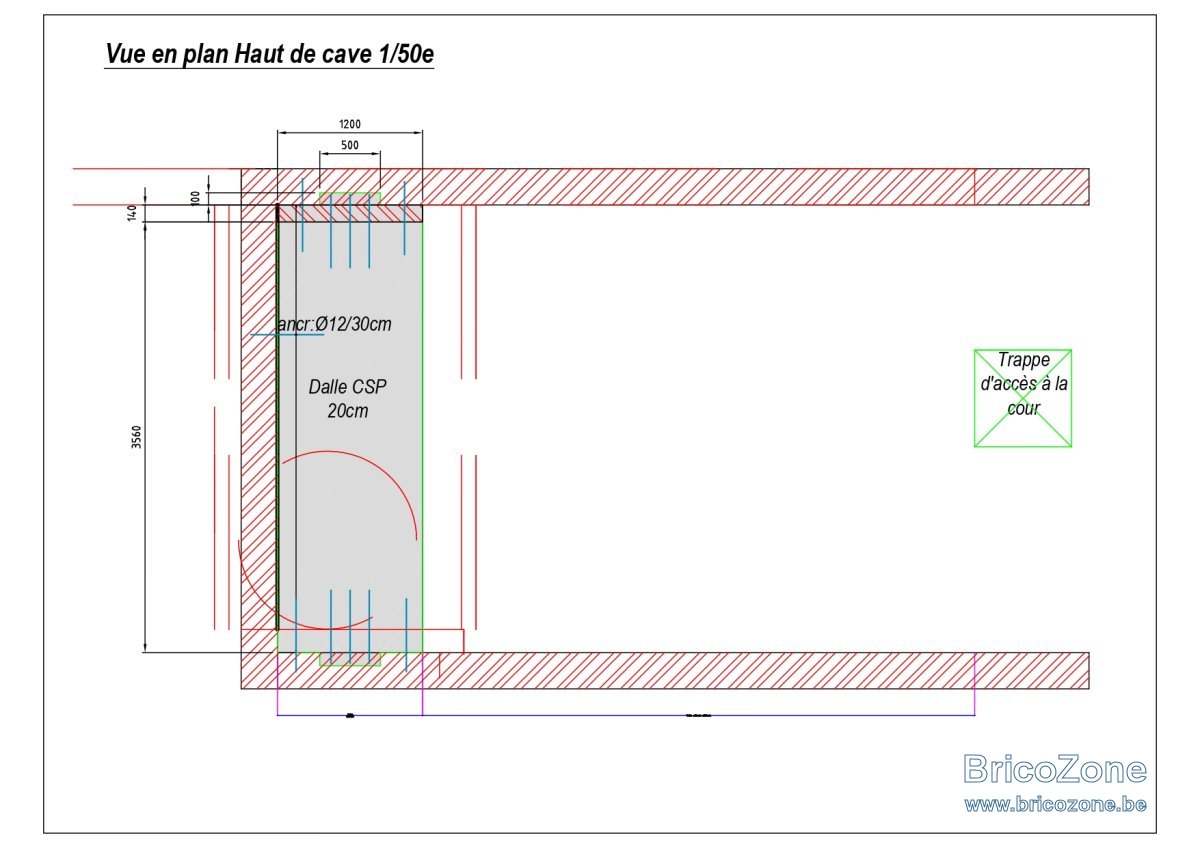

Dalle 1 bis -top : vue en plan du niveau -1 - dimensions

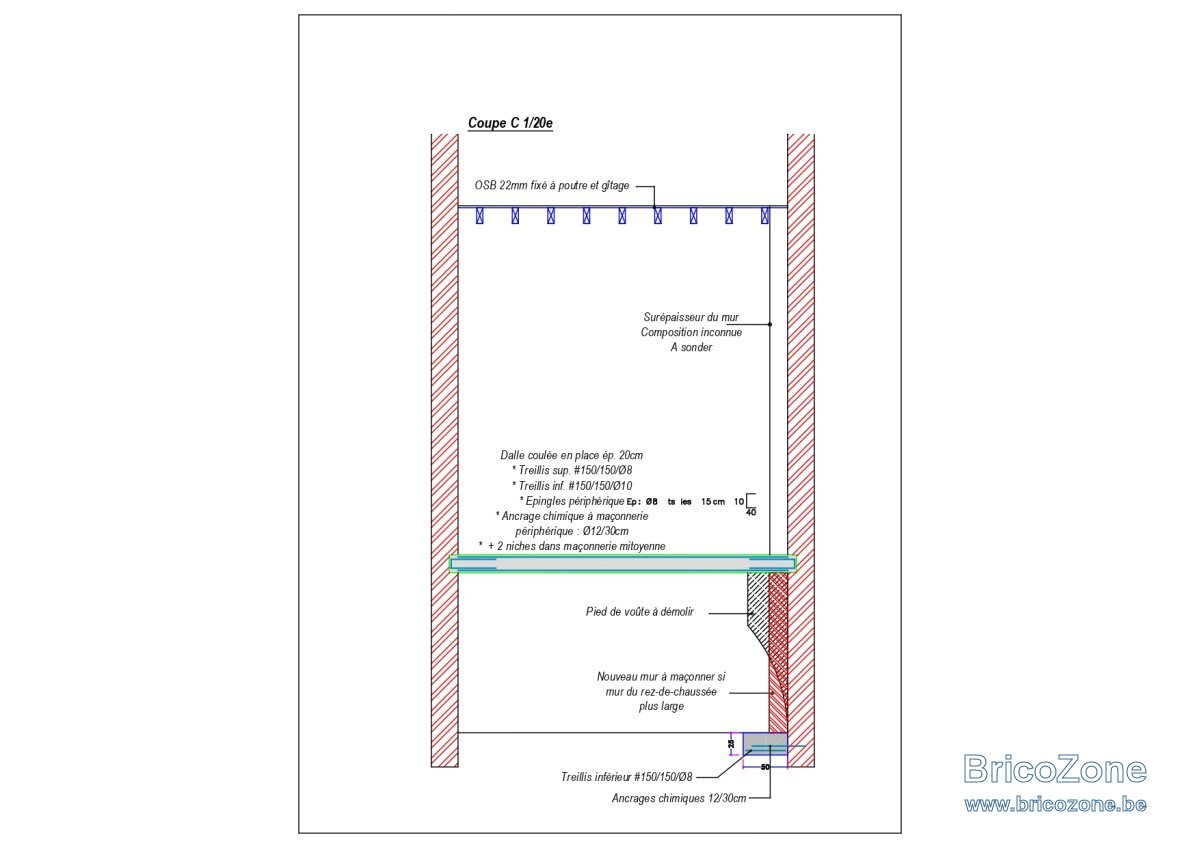

Dale 1 - side: vue de coté de la dalle


Cette dalle est sensée reprendre le poids d'un escalier en acier/bois (spirale) d'environ 3m (disons 500 kg avec une personne dessus).

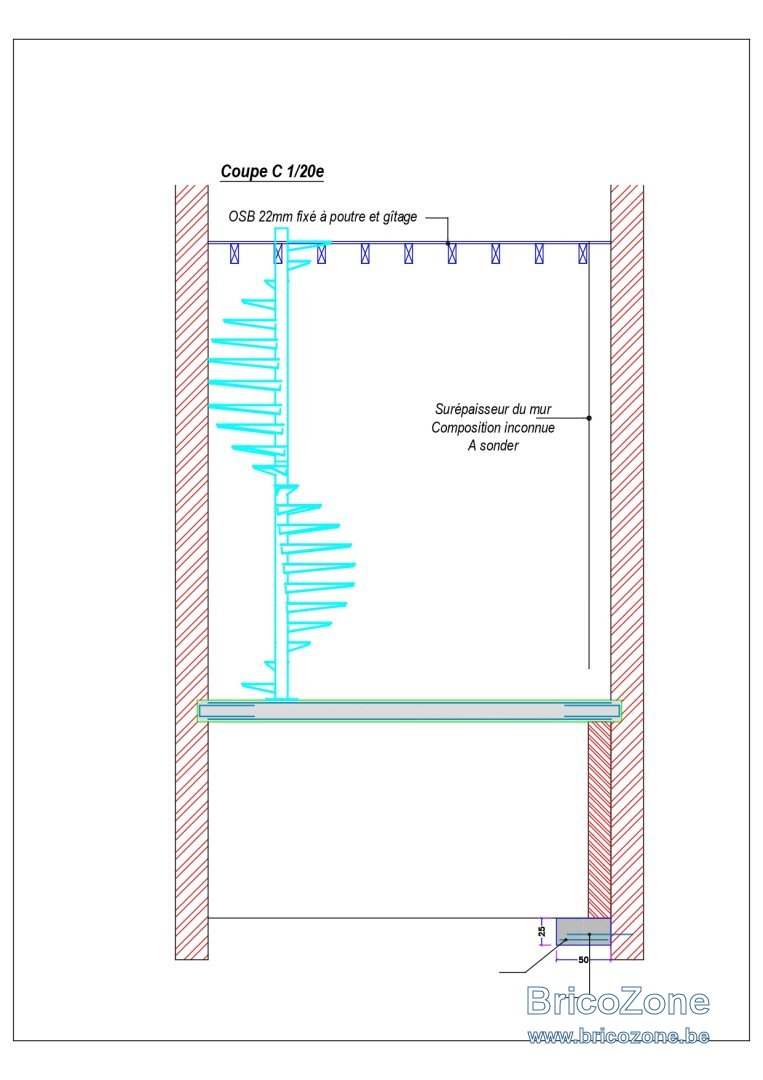

J'ai joint une vue du plan avec l'escalier (Dalle1 bis - side) pour illustrer.

Pourriez-vous me dire ce que vous en pensez?
Si besoin, je peux détailler les plans.

Merci d'avance.
A bientot
Hgrs

Pas d'avis de la communauté concernant mon projet?

Une autre possibilité serait de reconstruire la voûte et potentiellement un rempiètement de ses fondations.

Elle présente aujourd'hui un affaissement.
Cet affaissement a pu se faire naturellement mais il a probablement été entraîné par les travaux
réalisés au niveau du plancher de la trémie d'escalier.

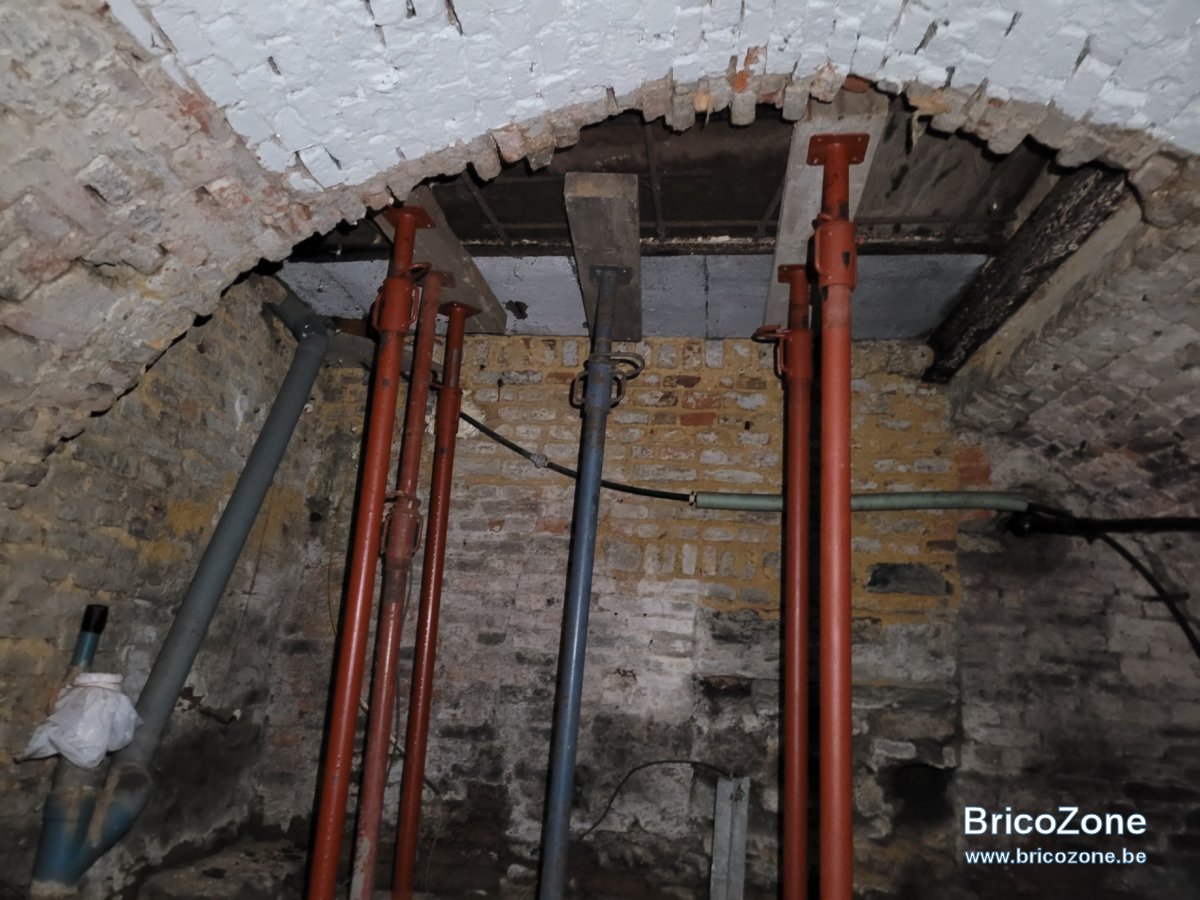

Comme expliqué plus haut, une partie de la voûte à été démolie. D'un côté, la démolition est nette est complète (sur
le mitoyen droit, à gauche sur la photo ci-dessous). Le mur est bien vertical. En face (mitoyen
gauche, à droite sur la photo), une partie de la voûte a été maintenue et "retenue" par une
poutrelle métallique. Cette poutrelle s'appuie d'un côté dans le mur du fond de la cave et d'un
autre sur la voûte existante. Son état est rouillé et dégradé.
Cette démolition a pu entraîner la voûte principale qui s'est affaissée. On le constate bien au
niveau des joints sur la photo ci-dessous (en bleu). On peut également voir que l'arc de la voûte
est "brisé" (en jaune).


HGrs
