Bonsoir tout le monde !
Je fais ce petit poste car je viens de me retrouver à passer trois heures à changer tous mes câbles ECA en CCA l'histoire de rentrer dans les cloux de la norme. Je n'avais jusqu'à lors par entendu parler du fait que les fils ECA étaient interdits depuis 2020, mauvais renseignement de mon côté. Je fais ce petit poste en tant que bon amateur en installation électrique l'histoire de vérifier avant de commander pour 1200€ de matériel que je ne fais pas de bêtises..
Je précise que je suis en monophasé.
Je n'ai pas encore de plan unifilaire, je travaille dessus en avance, ça a des avantages d'être autiste sur les bords.
Voici le schéma du compteur dans ma tête. Je sais il n'est pas nécessaire de faire autant de circuit d'éclairage, mais voilà j'ai fait comme ça.
Le différentiel 300mA en tête de ligne suivi de trois 30mA dont le premier serait raccordé au 300mA, les autres raccordés d'affilés avec des peignes verticaux Schneider.
L'ensemble de mes disjoncteurs seront sous Schneider Resi9 XE pour que vous y voyez plus clair niveau connectique. Uniquement du 2P car 1p+n interdit en Belgique.
J'ai calibré mes disjoncteurs style lave-vaisselle, four, plaque induction vis à vis des informations fournies par les fabricants, les circuits en 10 et 16A seront tous en 2.5mm², le 32A en 6mm², mon diff 300mA alimentera un des diff 30mA en 16mm² (j'ai eu tellement de mal à trouver du VOB 16mm² en CCA que j'ai pris du XGB que je vais dénuder).

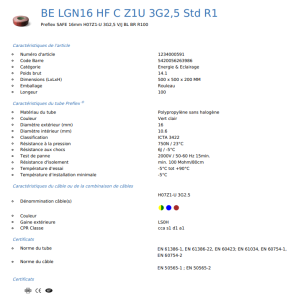

J'alimente l'ensemble de ma maison avec du "Preflex safe VOB 3G2.5 CCA S1 D1 A1", l'esperant au norme. Pour ce qui est du 6mm² pour mon 32A je me dirige sur du "Preflex safe XGB 3G6 CCA S1 D1 A1", pour le 6mm² je mets preflex safe, mais j'achète le preflex à côté, le XGB provient de Kabel.
Dans un premier temps, j'espère ne pas avoir fait fuir le bon Cory, malgré le fait que je vais en effet utiliser du VOB...
Cela vous semble correct dans l'ensemble ? Dois-je corriger des choses d'après vous ?
En plus de tout cas, je me pose des questions sur les éclairages, initialement je souhaitais retirer littéralement la moitié des fils de ma maison en "retirant" mes interrupteurs je m'explique: retirer la connexion électrique des interrupteurs pour alimenter directement mes luminaires sous Philips Hue et foutre un actionneur sans-fil dans des interrupteurs va-et-vient de chez Philips. Hormis le fait que ça devrait consommer plus qu'autre chose, est-ce légitime vis à vis de la RGIE ? Ça me fera économiser des mètres et des mètres de câbles, mais je ne sais pas si c'est réellement bénéfique derrière.
Ce sont mes seuls "petites" lol questions pour ce soir.
J'espère que je suis resté cohérent dans mes propos et que ça reste lisible et digeste.
Excellente soirée à vous tous.
Merci énormément pour l'aide déjà apportée et sûrement pour la future
