Demande d'avis concernant ma future installation (normes, 30mA, etc..)

Dis donc il avait l'air doué ton electricien! j'espere que tu as toujours ses coordonnées!

melocake a dit:

Dis donc il avait l'air doué ton electricien! j'espere que tu as toujours ses coordonnées!

Cliquez pour agrandir...

Tout à fait, le meilleur de l'histoire : Sur le rapport du CIB dans les sections de fils "voir schéma unifilaire", je regarde le schéma unifilaire, il n'y a RIEN. Donc j'ai un câble de 10mm² entre mon compteur et le tableau en EXVB ECA j'imagine, mais je n'ai aucune info sur le reste des câbles, même si c'est de la rénovation, j'imagine que pour les câbles qu'il a changé il devait au moins indiquer ce qu'il a mis non ?

l'ECA est interdit dans les cloisons et les faux plafonds. Donc dans une chape c'est bon. Cimenté dans les murs puis platrés c'est bon aussi ;-)

mojerry a dit:

l'ECA est interdit dans les cloisons et les faux plafonds. Donc dans une chape c'est bon. Cimenté dans les murs puis platrés c'est bon aussi ;-)

Cliquez pour agrandir...

Bon bah je vais partir sur du CCA au final dans tous les cas, au moins je n'aurais aucun problème avec le contrôleur.

Merci à vous tous

Hello tout le monde !
Je reviens à la charge avec un gros pavé (encore.. je sais désolé)

Je dois réaliser des connexions équipotentielles pour ma salle de bain (chaudière (eau chaude, froide, sanitaire allée et retour + gaz)
Ces élements doivent, il me semble être connectés en 6mm². Le gaz devrait être en 4mm², mais par souci d'efficacité, autant tout foutre en 6mm² non ?
J'ai cru comprendre sur certaines images (notamment de Cory) qu'on peut les reliers entre-eux, c'est à dire repiquer la terre imaginons de l'eau froide, pour équipotentialiser l'eau chaude, puis l'allée/retour radiateurs et ensuite le gaz dans mon cas ? Ou je dois tirer 5 lignes de 6mm² pour ces cinq tuyaux ?

J'en profite également pour schématiser un peu l'installation, je compte faire ces connexions à la sortie de la chaudière, j'imagine que c'est dans tous les cas là que ça doit être. Mais à la sortie de la chaudière je suis en cuivre, puis sur de l'alpex et ensuite de nouveau sur du cuivre dès sortie de la salle de bain. Je dois doublement foutre de l'équipotentiel sur chaque tuyaux en aval de l'alpex ? Ou simplement à la sortie de la chaudière suffira ?

Je me heurte à un autre problème : mon super chauffagiste/sanitariste n'a rien foutu sous équipotentielle, inutile de vous indiquer que les plaques gyprocs sont installées et que les parois de la douche chevauche le bac de douche en acier lol ! Je connecte ça à la terre comment ? De même, pour ces équipements (robinet évier, bac de douche et radiateur), quelle section dois-je appliquer ? J'ai cru voir du 4mm², 2.5mm², si le 2.5mm² fonctionne ça m'arrange pour me connecter sur une prise à côté. Le robinet de la douche doit-il également être connecté à l'équipotentiel ? Si oui, sachant que tout est fini niveau travaux, il faut tout démonter en somme ? Auquel cas le plombier chauffagiste et sanitariste a l'obligation de connecter ça sous équipotentielle, je pense avoir un avocat qui traite pour obtenir réparation..
Voici une photo de l'allée/retour radiateur sous celui-ci


Dernière question, le raccordement de ces équipements, je peux me connecter sur la barrette du tableau ? Ou je dois me taper le sectionneur de terre qui est à l'extérieur ?
En sachant qu'il est en 1P - 1P, soit un côté pour tableau, l'autre pour le(s) piquet(s) de terre(aucune idée de s'il y en a plusieurs, je n'ai pas envie de jouer avec ça de l'ancienne installation, sauf si je me prends un refus sur le contrôle à cause d'elle), je devrais le changer en un modèle en T pour pouvoir y connecter tous les équipements supplémentaires dessus ?

Sincèrement merci, j'en demande énormément.
Max'

Hello,
Tu peux mettre du 6² partout sans soucis !

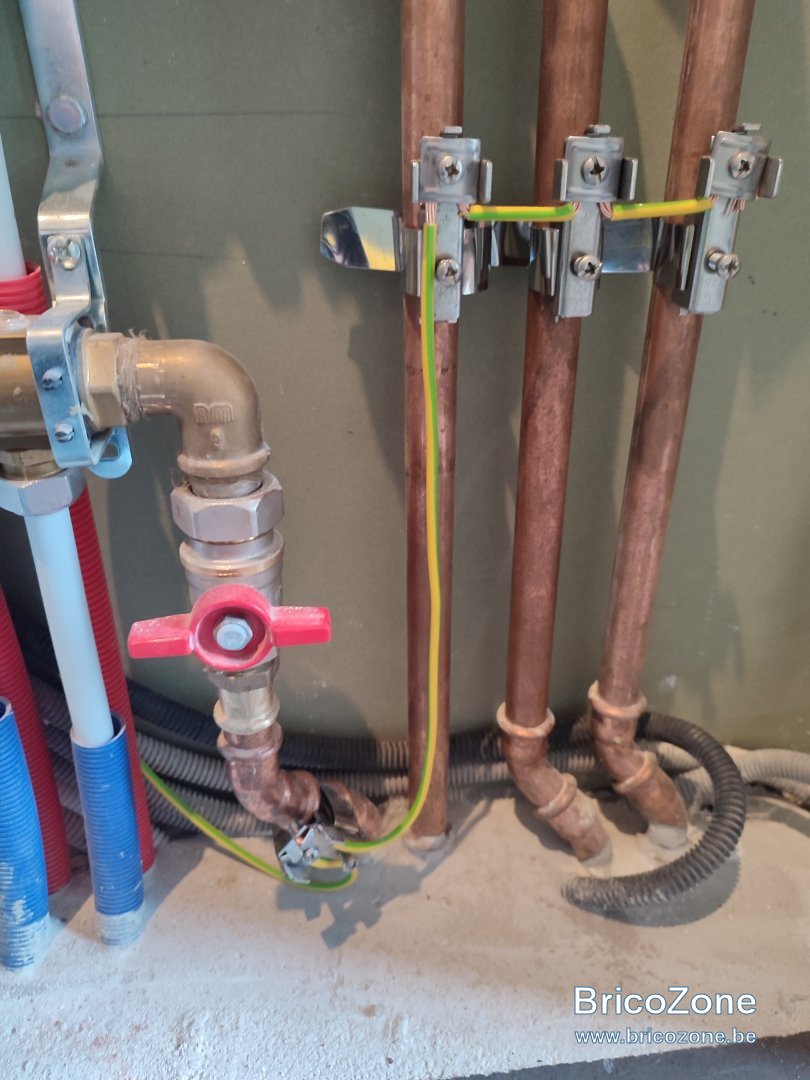

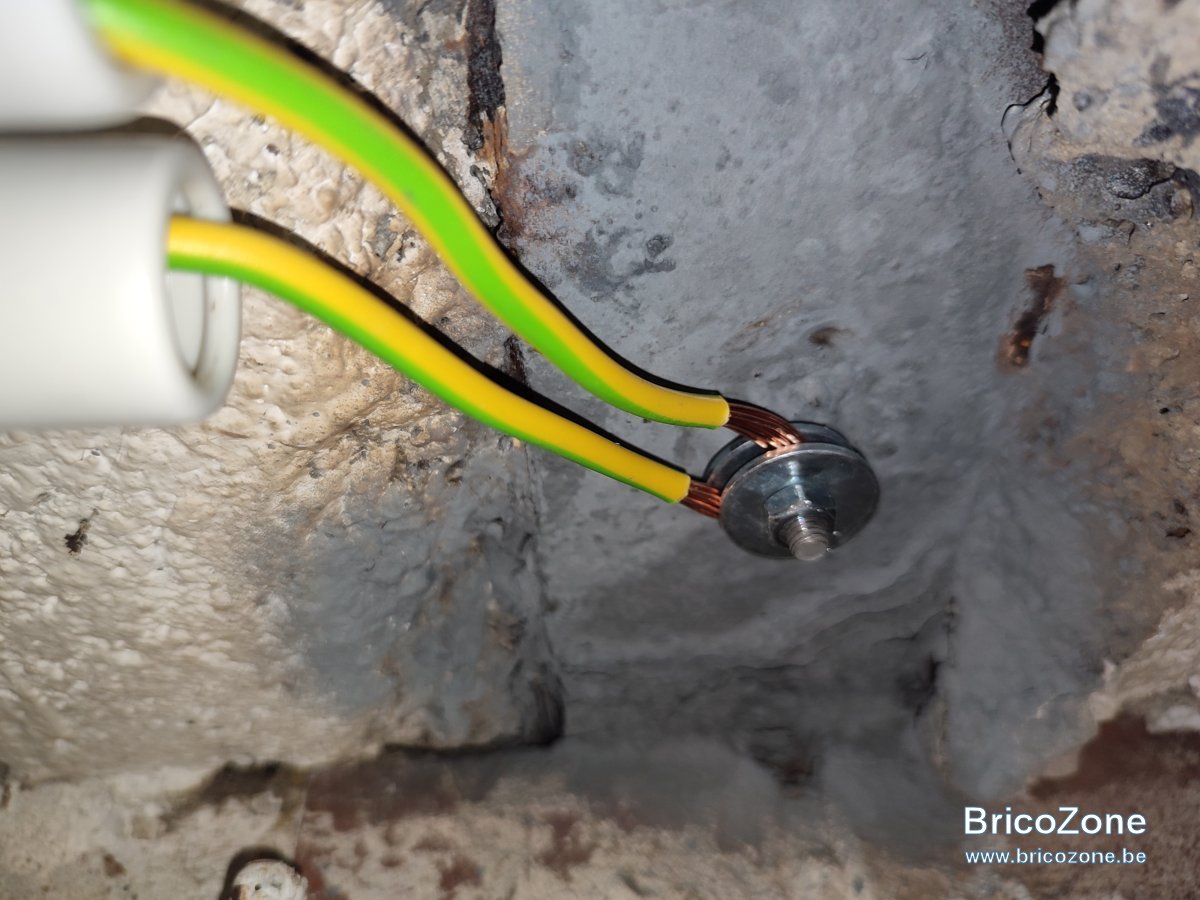

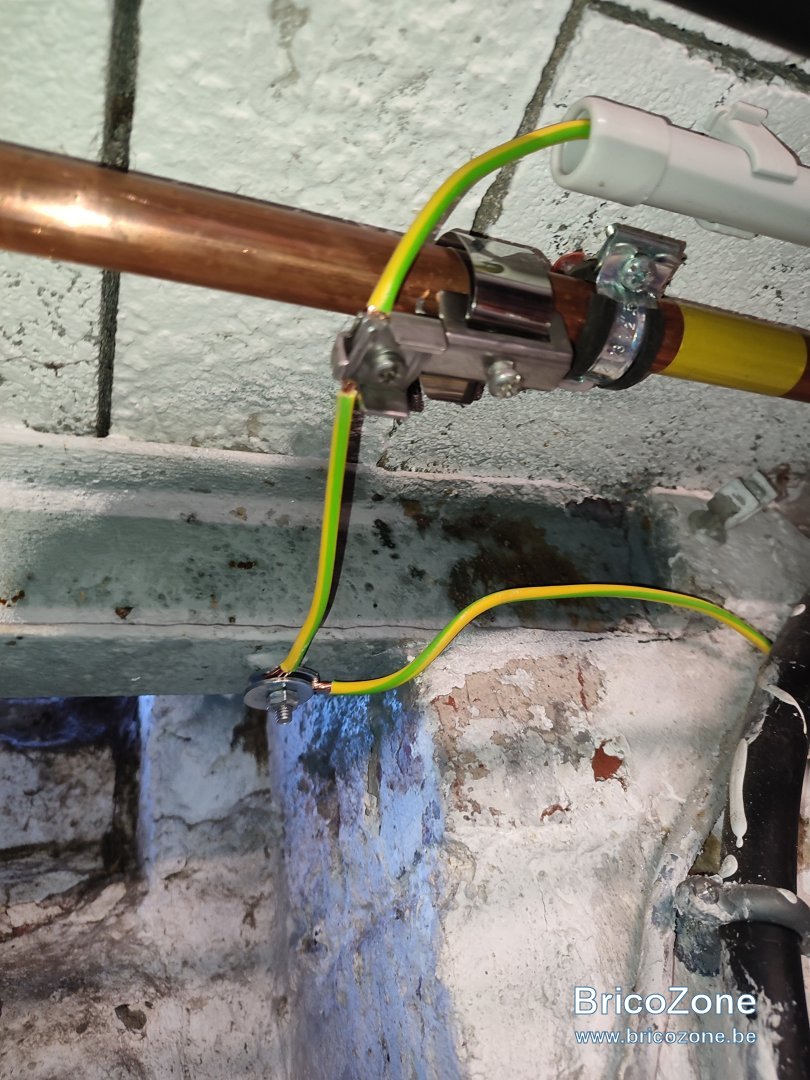

Ce qui est important lorsque tu poses tes équipotentielles en série, c'est de ne jamais couper ton fil et tu dénudes juste la partie que tu utilises (voir photo jointe).
De façon générale, on place un équipotentiel sur un conducteur de plus d'un métre auquel tu peux accéder (voir les normes exactes)... au niveau de la chaudière, des compteurs, etc mais jamais placer sur du galvanisé (car il va y avoir un transfert de zinc et à la longue cela abimera ce qui reçoit l'équipotentiel.
Tu peux utiliser du 2,5² pour ton bac de douche en repiquant sur une prise mais attention il faut que celui-ci sous sous gaine ou flex ;-)

Ou sous goulotte pour le 2.5 de la sdb

La liaison équipotentielle supplémentaire locale salle de bain est réalisé en 2,5mm² d'une seul pièce sous tube ou 4mm² sans protection depuis la (les) broche(s) de terre de la (les) prises de courant de la salle de bain.

Sebe a dit:

Hello,
Tu peux mettre du 6² partout sans soucis !
Ce qui est important lorsque tu poses tes équipotentielles en série, c'est de ne jamais couper ton fil et tu dénudes juste la partie que tu utilises (voir photo jointe).
De façon générale, on place un équipotentiel sur un conducteur de plus d'un métre auquel tu peux accéder (voir les normes exactes)... au niveau de la chaudière, des compteurs, etc mais jamais placer sur du galvanisé (car il va y avoir un transfert de zinc et à la longue cela abimera ce qui reçoit l'équipotentiel.
Tu peux utiliser du 2,5² pour ton bac de douche en repiquant sur une prise mais attention il faut que celui-ci sous sous gaine ou flex ;-)

Voir la pièce jointe 158159



Voir la pièce jointe 158161

Voir la pièce jointe 158163

Voir la pièce jointe 158160

Cliquez pour agrandir...

Merci pour ta réponse. Ça va me faire économiser du 6mm² tout ça, c'est intéressant. Cependant, pour le galvanisé j'avoue être légèrement une quiche. Est-ce qu'un raccord radiateur comme celui que j'ai inclus en image sur mon message est du galva ? Le seul radiateur connecté en alpex est celui de la salle de bain, donc je ne peux me connecter que sur le raccord sur l'image ci-dessus. Le reste est connecté par deux tuyaux couleur alu (cf image jointe sous ce paragraphe). Donc je ne dois pas équipotentialiser ces tuyaux là par risque d'abimer mes équipements ?


Mon installation est un peu spéciale, rénovation de certains circuits obliges, on a du cuivre sortie SWDE (me semble-t-il j'irai quand même voir), puis de l'alpex (multicouche), ensuite 2m de cuivre, un T (un coté alpex, un côté cuivre). J'ai prévu de faire remplacer les tuyaux en cuivre d'ici la fin de l'année par de l'alpex, on compte foutre un filtre anti calcaire Co², et avec la vétusté de l'installation, des tuyaux ayant déjà fuits, avec un anti calcaire, ça va être une piscine.. D'ici là, je devrais également connecter tous mes tuyaux de cuivre de + d'un mètre à l'équipotentiel ? Sauf s'il n'est pas coupé par de l'alpex en chemin ?

Je vais essayer de contacter le sanitariste pour qu'il vienne me tirer un fil depuis le bac de douche jusqu'à ma boîte de dérivation ou la prise du lavabo derrière son gyproc. J'avoue ne pas avoir envie de démonter ce qu'il a fait, il aurait dû le faire me semble-t-il.

Wark a dit:

Ou sous goulotte pour le 2.5 de la sdb

Cliquez pour agrandir...

Ça tombe extrêmement bien, j'ai acheté un flex cca de cent mètre pour passer mon xgb 6² pour la plaque à induction, le restant me servira pour les équi'. Manque plus que les VOB. Merci

narval a dit:

La liaison équipotentielle supplémentaire locale salle de bain est réalisé en 2,5mm² d'une seul pièce sous tube ou 4mm² sans protection depuis la (les) broche(s) de terre de la (les) prises de courant de la salle de bain.

Cliquez pour agrandir...

Merci Narval !

Le reste est connecté par deux tuyaux couleur alu (cf image jointe sous ce paragraphe). Donc je ne dois pas équipotentialiser ces tuyaux là par risque d'abimer mes équipements ?
Ce sont des éléments métalliques donc à raccorder, probablement en acier donc pas de problème on raccorde même du cuivre, je me permet d'insister sur la continuité du fils ne pas utiliser un bout jusqu'à la chaudière puis un autre bout sur l'eau chaude/froide etc cette liaison équipotentielle doit être d'une seul pièce important (très).

Perso, je ne mettrais pas d'équipotentiel sur de l'acier galvanisé si j'ai l'opportunité de le placer ailleurs ... cherchez sur le net "corrosion galvanique"

Comment le placer ailleurs c'est une équipotentielle Local salle de bain je connais des centaines d'installations de ce type qui ne présentent aucun problèmes.
La corrosion galvanique je connais si l'on vous écoute et si l'installation principale est réalisé en galvanisé on ne pourrait pas réaliser la liaison équipotentielle principale !!!

narval a dit:

Comment le placer ailleurs c'est une équipotentielle Local salle de bain je connais des centaines d'installations qui ne présentent aucun problèmes.
La corrosion galvanique je connais si l'on vous écoute si l'installation principale est réalisé en galvanisé on ne pourrait pas réaliser la liaison équipotentielle principale !!!

Cliquez pour agrandir...

Mais je n'ai pas dit cela ; j'ai juste dit que si j'ai l'opportunité de les mettre ailleurs, je le ferais pour éviter tout problème avec le temps ;-)

Les mettre ailleurs c'est peut-être sortir de la salle de bain ce qui n'est pas conforme.
Vous citer Tu peux mettre du 6² partout sans soucis comment raccorder du 6² dans une prise !!!!


Lors de mes installions d'habitacle de cabine HT je devais raccorder les tôles de l'habitacle à la prise de terre cuivre /alu j'utilisais des rondelles bimétal une face cuivre une face alu donc je connais le problème si il est présent.

Dans le cas qui nous occupent les éléments sont déjà raccordés ensemble le faire une fois de plus ne change rien à l'effet "corrosion galvanique" mais tout les éléments métallique de la salle de bain doivent être relié par un liaison locale depuis la borne de terre de la prise de courant de la salle de bain.

narval a dit:

Les mettre ailleurs c'est peut-être sortir de la salle de bain ce qui n'est pas conforme.
Vous citer Tu peux mettre du 6² partout sans soucis comment raccorder du 6² dans ne prise !!!!

Cliquez pour agrandir...

De toute façon, la chaudière étant dans la salle de bain, je vais faire les raccords d'un seul câble sous les sorties/arrivées chaudière.

Connais-tu une référence pour un collier équipotentielle pour ce genre de raccord sous le radiateur (les tuyaux arrivant sont en alpex)



Pour résumer :
Un câble VOB 6mm² sous flex (même si pas obligatoire de tête pour du 6) relié directement sur la barrette de répartition du tableau dans une borne 25mm² -> eau chaude/eau froide + allée/retour radiateur + gaz

Un câble 2.5mm² sous flex qui fait Mitigeur douche -> bac de douche -> radiateur -> robinet lavabo -> prise
Ou alors, un câble de 2.5mm² par élément (un pour le bac douche et l'autre pour le radiateur, etc..) ?

PS: Obligatoire l'équi sur robinet douche et lavabo ?

Je mettrais donc un équipotentiel sur les acier galva en sortie de chaudière car il n'y a que ça sur l'installation (de conducteur du moins).

Right ?
Merci à vous deux, ne vous embrouillez pas trop, paix et amour comme ils disent.

Robinet, pas obligatoire.


On s'en tape de la corrosion galvanique, le collier aussi est galvanisé.

flashman a dit:

Robinet, pas obligatoire.


On s'en tape de la corrosion galvanique, le collier aussi est galvanisé.

Cliquez pour agrandir...

Rapide, précis, efficace.
Merci à toi Flash' !

J'dédicasserai mon futur tableau avec vos pseudos l'histoire de rendre honneur à qui de droit

narval a dit:

Vous citer Tu peux mettre du 6² partout sans soucis comment raccorder du 6² dans ne prise !!!!

Cliquez pour agrandir...

Mdr ... dans une autre intervention sur un autre sujet, je parle du Logo de Siemens ... juste pour faire une bonne soupe ;-)

flashman a dit:

Robinet, pas obligatoire.


On s'en tape de la corrosion galvanique, le collier aussi est galvanisé.

Cliquez pour agrandir...

C'est de l'inox ;-)

Je reviens juste pour savoir, au final, comment je relie ce radiateur à l'équipotentielle ? Le collier de serrage ne nécessite-t-il pas un ponçage préalable ? Je n'ai pas vraiment envie de poncer un bout de mon radiateur sachant qu'il est dans une salle de bain, un lieu humide et qu'il est tout neuf (moins d'un an).

J'ai envisagé de connecter sur les tuyaux d'arrivée/sortie du radiateur, mais en Alpex lol.

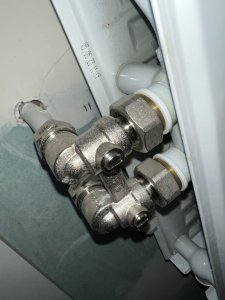

L'embout pris en photo sous mes derniers postes, une possibilité pour connecter à l'équipotentielle ? Une idée de référence (une image me suffirait largement pour comprendre le système à acheter),
Des idées ?

Merci bcp les boys !
