Différentes questions pour la réception de mon isntallation électrique

K

Krinkle22

• 11 Mars 2021

• #1

Bonjour à tous,

J'ai encore quelques questions un peu plus spécifiques concernant la réalisation des schémas ainsi que des questions pour le raccordement définitif de mon tableau.

1. Faut-il indiquer sur le(s) schéma(s) une boite de dérivation contenant les câbles SVV du circuit des interrupteurs poussoirs en 24V ?
2. J'utilise un conducteur de ce même câble SVV pour commander le moteur de ma porte de garage (raccordé électriquement sur une prise standard pour sa part). Faut-il indiquer quelque chose sur le schéma des relais à ce propos ?
3.Comment représenter sur les schémas un extracteur d'air temporisé ? Il a donc sa propre alimentation (en passant par un interrupteur bipolaire) mais est également connecté à l'éclairage de la pièce. Faut-il matérialiser cette connexion éclairage - extracteur ?

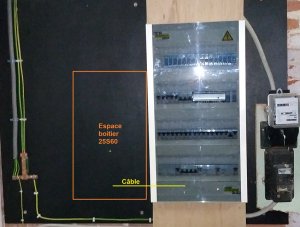

4.Après réception, je souhaite faire déplacer le compteur. Pour éviter que l'ancien câble soit plombé sur le différentiel par le contrôleur, je pensais ajouter un câble entre le tableau et le compteur comme vu sur d'autres sujets ici même (merci pour l'idée Cory en passant) mais je me demande par où je dois faire entrer ce nouveau câble dans le tableau. Actuellement le câble entre par le dessous mais ce n'est pas très propre (voir photo).
Puis-je passer par le trou prévu sur le côté de mon tableau ? Dans ce cas, je suppose que le nouveau boitier 25S60 devra venir se coller contre mon tableau ?

5. Quelle doit être la section du câble entre compteur et tableau sachant que je suis en mono 230v et que je voudrais pouvoir aller jusqu'à une puissance de 63A ? 4x10mm² est OK ?

Merci pour votre aide.



Cory

• 11 Mars 2021

• #2

Sur le schéma unifilaire seul doit y figurer les boites terminales et la partie en tension domestique.
Sur le plan de situation toutes les boites sous tension domestique doivent y figurer.
Pour un extracteur ou tout autre matériel pour lequel il n'existe pas ou vous ne trouvez pas le symbole vous dessinez un petit rectangle et y indiquez sa destination.
Pour le câble c'est effectivement ce qu'il faut faire et vous le faite entrer dans le coffret par n'importe quel opercule prévus et le 25s60 est prévus pour être accolé aux coffrets.
Entre le compteur et différentiel de 300mAm il faut un câble, XVB, en 4x10² donc sans terre et peut importe l’alimentation.



K

Krinkle22

• 11 Mars 2021

• #3

Merci pour vos réponses Cory,

Pour la 2, cela signifie donc que je ne dois même pas représenter le bouton poussoir de la porte de garage ? Il est dans un même boitier étanche qu'un poussoir 24V pour l'éclairage. Ca ne pose pas problème ?

Pour le 3, ma question était plutôt de savoir s'il faut représenter le lien entre éclairage et extracteur ou uniquement l'alimentation électrique de l'extracteur ?
Pour le symbole, j'ai trouvé "ventilateur" :

. C'est bon ?



Cory

• 11 Mars 2021

• #4

Le principale est d'indiquer ce qui est sous tension secteur.
Oui c''est un bon symbole.



K

Krinkle22

• 11 Mars 2021

• #5

OK, merci.
Tant qu'on en est à parler symbole, quel est celui à utiliser pour le coffret de raccordement de ma chaudière qui comporte un disjoncteur de 6A ?
Celui-ci

? Il faut indiquer la puissance max du disjoncteur ?



Cory

• 11 Mars 2021

• #6

Oui, c'est parfait et vous indiquez le calibre des fusibles ou disjoncteurs.



K

Krinkle22

• 11 Mars 2021

• #7

Merci Cory



K

Krinkle22

• 11 Mars 2021

• #8

Bonsoir,

J'ai encore quelques questions.
1. Quel symbole utiliser pour représenter le boitier en attente pour la taque de cuisson (en 5G6) ?
Chez Voussavezqui, ils indiquent

mais je doute...
2. Pour représenter un extracteur d'air commandé par un interrupteur, c'est comme ça :

?
3. Si j'ai deux départs du même disjoncteur, je dois le représenter sur le schéma unifilaire ou bien je fais une seule ligne continue comme si de rien n'était ?

Merci encore pour vos réponses.



Cory

• 11 Mars 2021

• #9

1. Quel symbole utiliser pour représenter le boitier en attente pour la taque de cuisson (en 5G6) ?
Chez Voussavezqui, ils indiquent

mais je doute...
Vous dessinez ce que vous placez, soit une prise soit une boite.
2. Pour représenter un extracteur d'air commandé par un interrupteur, c'est comme ça :

?
Un interrupteur suivi de l'aérateur.

3. Si j'ai deux départs du même disjoncteur, je dois le représenter sur le schéma unifilaire ou bien je fais une seule ligne continue comme si de rien n'était ?
On ne s'en préoccupe pas.



K

Krinkle22

• 11 Mars 2021

• #10

1. Donc même symbole que pour une boite de dérivation ?
2. Je dois le représenter en biais comme ça car je n'ai pas la place ni horizontalement, ni verticalement mais dans l'idée, c'est bien ça



C

CrOzEn

• 11 Mars 2021

• #11

supertoto a dit:

Que ce soit pour le schéma de position ou pour l'unifilaire, ce symbole n'est pas bon ( ah ces vendeurs de DIY, me feront toujours rire )

Pour le schéma de position, comme son nom l'indique, c'est la position des appareils.

Donc, l'extracteur est dessiné par le symbole de l'extracteur a sa place, et l'interrupteur a sa place aussi.

pour l'unifilaire, il sont dessiné comme Cory l'a indiqué.

Cliquez pour agrandir...

Ne doit-on pas utiliser les mêmes symboles (sur schéma unifilaire et plan de situation) ?
Personnellement, j'utilise ces symboles sur les deux.


@Krinkle22
Quelle est la hauteur du sol au bas du tableau de distribution ?



Cory

• 11 Mars 2021

• #12

Comme Supertoto à dit, sur le plan de situation il faut placer le dessin des appareils à l'endroit qu'ils occupent.
Pour la hauteur des coffrets le RGIE dit "Sont aisément accessibles, placés de préférence à environ 1,5 mètres de hauteur".



C

CrOzEn

• 11 Mars 2021

• #13

Cory a dit:

Comme Supertoto à dit, sur le plan de situation il faut placer le dessin des appareils à l'endroit qu'ils occupent.
Pour la hauteur des coffrets le RGIE dit "Sont aisément accessibles, placés de préférence à environ 1,5 mètres de hauteur".

Cliquez pour agrandir...

Justement, je demande à quelle hauteur son coffret est placé. Parce que s'il est à 1,5m, il ne pourra pas mettre le 25s60 accolé sur le même niveau de hauteur ni passer le câble par le côté.



Cory

• 11 Mars 2021

• #14

Il est bien dit "de préférence à environ 1,5m".
Ce qui laisse de la marge en suffisance pour les accoler.



C

CrOzEn

• 11 Mars 2021

• #15

Cory a dit:

Il est bien dit "de préférence à environ 1,5m".
Ce qui laisse de la marge en suffisance pour les accoler.

Cliquez pour agrandir...

Le GRD ne veut pas de 25s60 à hauteur de 1,5m. Ils veulent entre 1 et 1,2m maximum. Et si les deux coffrets ne sont pas au même niveau, ils refusent que le XVB passe par le coté.
Après, je ne sais pas si ça change suivant la région et le GRD.



K

Krinkle22

• 11 Mars 2021

• #16

supertoto a dit:

Que ce soit pour le schéma de position ou pour l'unifilaire, ce symbole n'est pas bon ( ah ces vendeurs de DIY, me feront toujours rire )

Cliquez pour agrandir...

Donc nous sommes d'accord que c'est bien le symbole "boite de dérivation" qu'il faut utiliser ?

En ce qui concerne la hauteur de mon tableau : le base se situe à 1,18m, l'entrée de câble que je compte utiliser à 1,24m et le haut à 1,90m. Cela fait donc le centre du tableau à 1,54m. On est bon ?
Si on aligne le bas du 25S60 avec le bas de mon tableau, le centre du 25s60 sera à 1,48m. C'est bon aussi ?



K

Krinkle22

• 11 Mars 2021

• #17

Je suis chez RESA.
"Le bord inférieur du coffret de comptage se situera à 1,20 m (± 0,1 m) du niveau du sol fini (voir Photo 2)."
Ouf.



Cory

• 11 Mars 2021

• #18

Entre le 25s60 et le coffret qui lui sera accolé il y a très certainement des opercules qui coïnciderons, c'est étudié pour comme aurait dit Fernand Raynaud.
