Bonjour à toutes et à tous,

Je suis en train de rénover l’appartement de ma compagne qui date des années 60 (l’appartement, pas ma compagne) et donc il faut totalement refaire électricité. J'ai déjà pu rénover une installation électrique dans ma maison mais je n'ai jamais dû repartir de zéro comme on doit le faire ici.

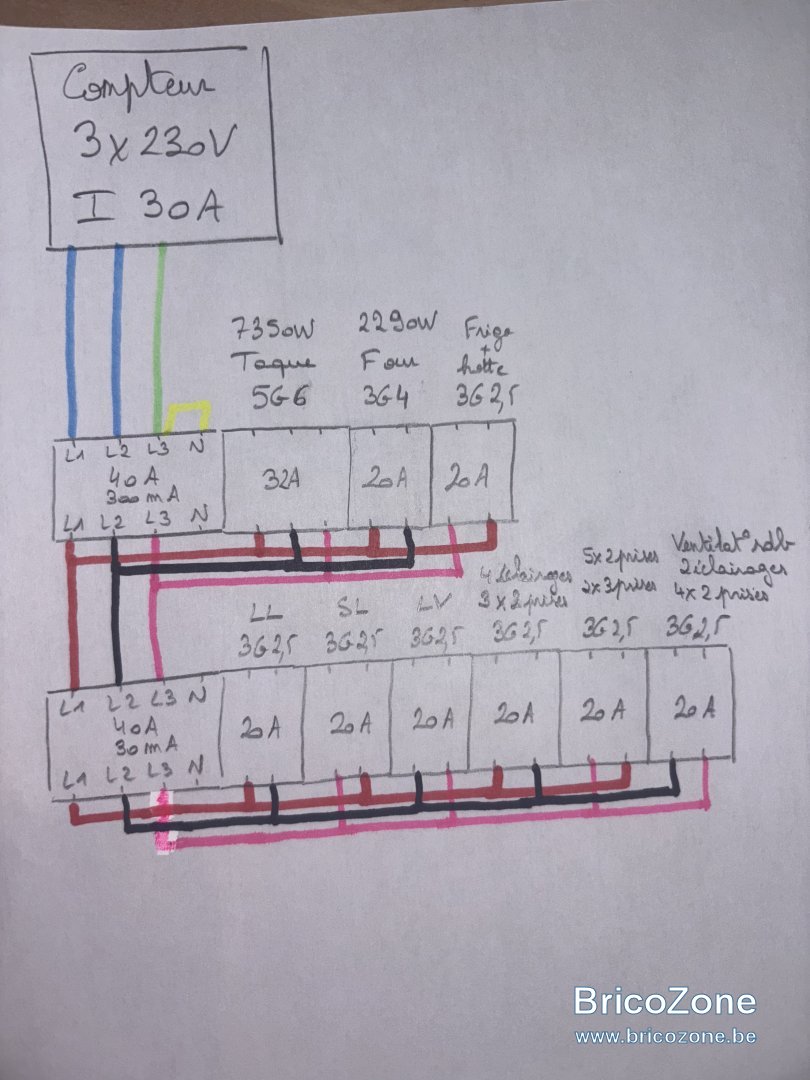

Q1 : Pourriez-vous valider les raccordements, les sections de câble (je doute sur la cuisinière et le four) et les intensités des différents différentiels et disjoncteurs utilisés dans le tableau électrique ?

Q2 : Aussi, pour relier les disjoncteurs entre eux et avec le différentiel, j'aimerais utiliser un peigne 3 pôles, mais comment faire vu que la borne neutre du différentiel à 4 pôles n'est pas utilisée ? Puis-je couper une dent comme j'ai déjà pu le voir ? Ou il existe des peignes spéciaux avec un "saut" de dent ?

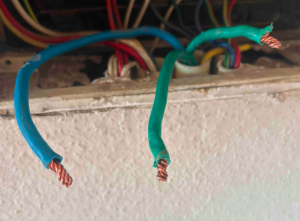

Q3 : Enfin, entre le compteur (qui se trouve assez loin dans les communs) et le tableau électrique de l'appartement, ce sont 3 câbles souples, 1 bleu et 2 verts qui sont installés (et non pas 2 bleus et 1 vert comme sur mon schéma). Est-ce autorisé ? Je m'interroge pour la couleur verte...



Grand merci d'avance !



Dernière édition: 5 Janvier 2026

perenoel123

• 5 Janvier 2026

• #2

Pour la cuisinière le 5G4 c est max 25A.
Pour le four 3G2,5 et disjoncteur 16 ou 20A.
Differentiel 40A 300mA et 40A 30mA.
Pour le pontage en jaune il n est pas toujours nécessaire, il faut voir le schéma de raccordement imprimé sur le différentiel ( différent suivant la marque)et suivant le cas le pontage fait avec le peigne convient au lieu du pontage jaune.
Pour les couleurs de la filerie pas de problème.



jonathan.andre

• 5 Janvier 2026

• #3

perenoel123 a dit:

Pour la cuisinière le 5G4 c est max 25A.
Pour le four 3G2,5 et disjoncteur 16 ou 20A.
Differentiel 40A 300mA et 40A 30mA.
Pour le pontage en jaune il n est pas toujours nécessaire, il faut voir le schéma de raccordement imprimé sur le différentiel ( différent suivant la marque)et suivant le cas le pontage fait avec le peigne convient au lieu du pontage jaune.
Pour les couleurs de la filerie pas de problème.

Cliquez pour agrandir...

Merci pour la réponse. Donc pour la cuisinière, il vaut mieux passer en 5G6 pour garder le disjoncteur 32A (conseillé par le fabricant) ?
J'avais en effet oublié de réécrire les informations de mes différentiels. J'ai modifié l'image dans ce sens dans mon message d'origine.

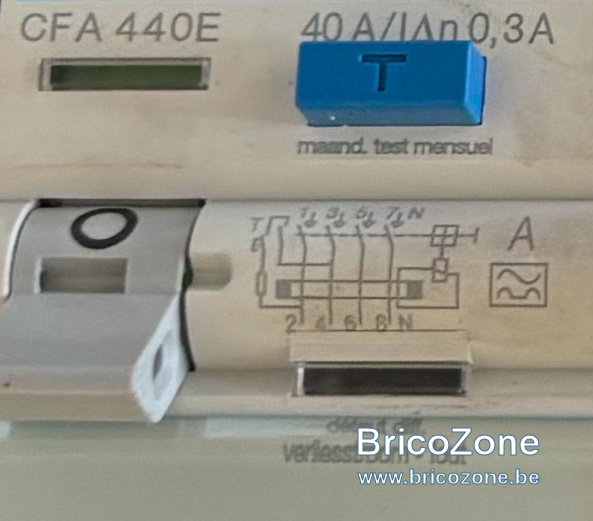

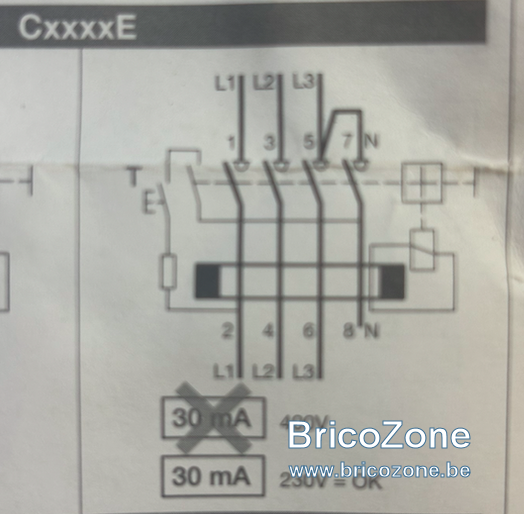

Sur le schéma qui se situe dans la notice d'instruction du différentiel, il demande le pontage, oui. Et voilà ce que l'on voit sur le schéma sur le différentiel même.



perenoel123

• 5 Janvier 2026

• #4

Non le 32A est supérieur au disjoncteur de branchement et sera refusé lors de la réception RGIE.
Pour le premier schéma il faut effectivement le pontage et couper la broche de la barrette de pontage en 4ème position,le deuxième schéma pas besoin de pontage.Il faut se fier au schéma imprimé sur le différentiel.



BG1000

• 5 Janvier 2026

• #5

4mm2 Max 25A
6mm2 Max 32A
2,5mm2 Max 20A
7,4kW cela fait 2x3,7kW soit 16Ax2 je doute que la cuisinière fasse 12kW



jonathan.andre

• 5 Janvier 2026

• #6

perenoel123 a dit:

Non le 32A est supérieur au disjoncteur de branchement et sera refusé lors de la réception RGIE.
Pour le premier schéma il faut effectivement le pontage et couper la broche de la barrette de pontage en 4ème position,le deuxième schéma pas besoin de pontage.Il faut se fier au schéma imprimé sur le différentiel.

Cliquez pour agrandir...

Juste, je n’avais plus pensé au fait que le disjoncteur ne pouvait pas dépasser celui de branchement.
Ok, mais pourtant, les 2 schémas se rapportent au même différentiel, l’un dans sa notice, l’autre directement imprimé sur lui.



jonathan.andre

• 5 Janvier 2026

• #7

BG1000 a dit:

4mm2 Max 25A
6mm2 Max 32A
2,5mm2 Max 20A
7,4kW cela fait 2x3,7kW soit 16Ax2 je doute que la cuisinière fasse 12kW

Cliquez pour agrandir...

Je ne comprends pas trop le calcul pour arriver au 12kW mais j’ai donc bien compris que je peux passer en 25A et du 5G4 pour la taque ?
Le fabricant de la taque induction dit ceci :
Zone de cuisson à l'avant, à droite : 1400W.
Zone de cuisson à l'avant, à gauche : 2300W, booster 3200W.
Zone de cuisson à l'arrière, à gauche : 1800W.
Zone de cuisson à l'arrière, à droite: 1800W, booster 2500W.
Tension : 220-240V.
Puissance: 7350W.
Courant: 2x16A ou 1x32A.



BG1000

• 5 Janvier 2026

• #8

Les cuisinières de câble généralement en V donc 7,4kW cela donne 2x3,7kW soit 16A.
En V on utilise 2 paire de pôle avec un pôle commun.

Soit en mono c'est 32A et min 6mm2 soit en V 2x16A/20A et min 2,5mm2

Il faut regarder l'étiquette de câblage et ce sera plus clair.



jonathan.andre

• 5 Janvier 2026

• #9

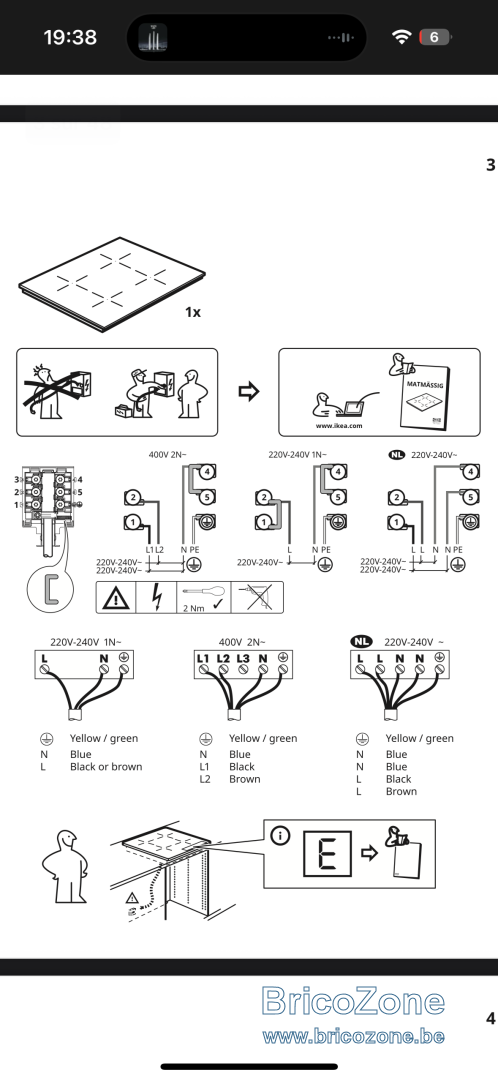

Voilà les instructions de câblage ☺️



BG1000

• 5 Janvier 2026

• #10

Il faut câbler avec le schéma 400V 2N~ en raccordant le N au L3 venant du compteur.



jonathan.andre

• 5 Janvier 2026

• #11

BG1000 a dit:

Il faut câbler avec le schéma 400V 2N~ en raccordant le N au L3 venant du compteur.

Cliquez pour agrandir...

J’avais cru comprendre ça oui. Mais je ne suis tjs pas sûr de l’intensité du disjoncteur et de la section de câble à placer jusqu’au nez de raccordement. Un 25A en 5G4 sera suffisant pour la puissance de la taque ?



Jcl

• 5 Janvier 2026

• #12

Si tu te raccorde en triphasé 3 x 230 V sans Neutre , disjoncteur 25A et 5G4 est bon .



Disjoncteur 20A et 5G2,5 serait valable , mais je trouve cela un peu juste , attendons l'avis des Pros .



Dernière édition: 5 Janvier 2026

flashman

• 6 Janvier 2026

• #13

25A 5G4.

Les phases ne sont évidemment pas parfaitement équilibrées... c'est plusieurs modules monos de différentes puissances, pas un seul tri. Donc 5G4.



jonathan.andre

• 26 Janvier 2026

• #14

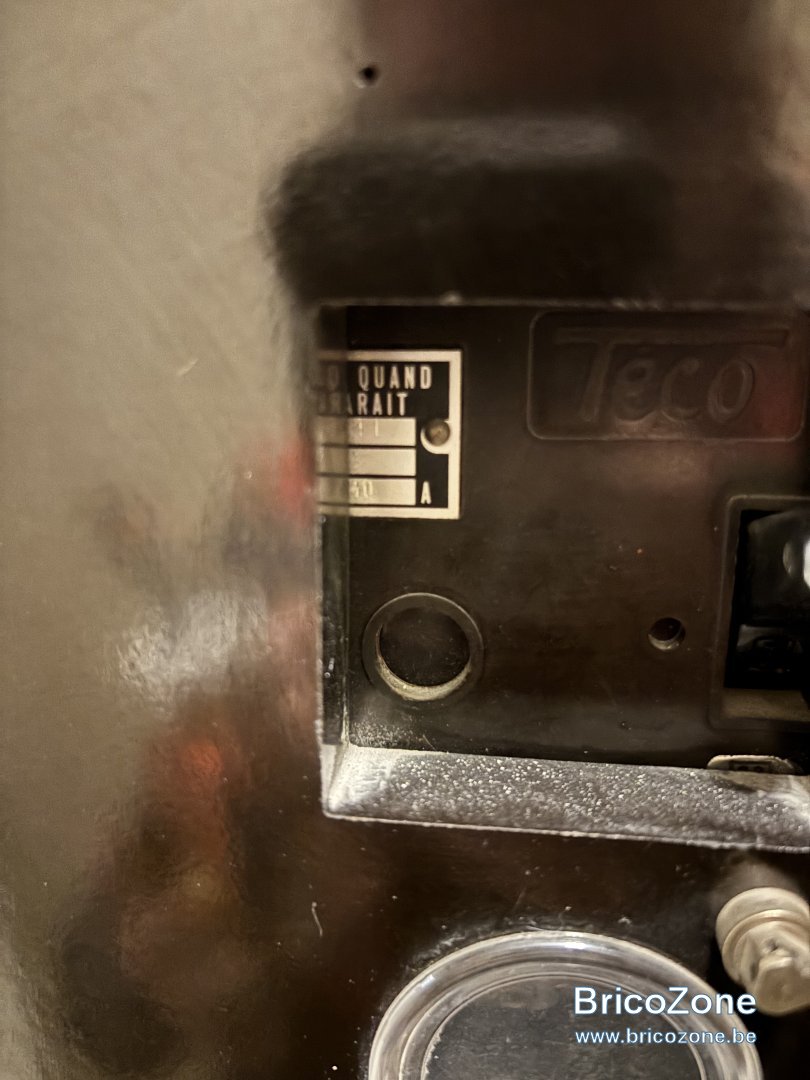

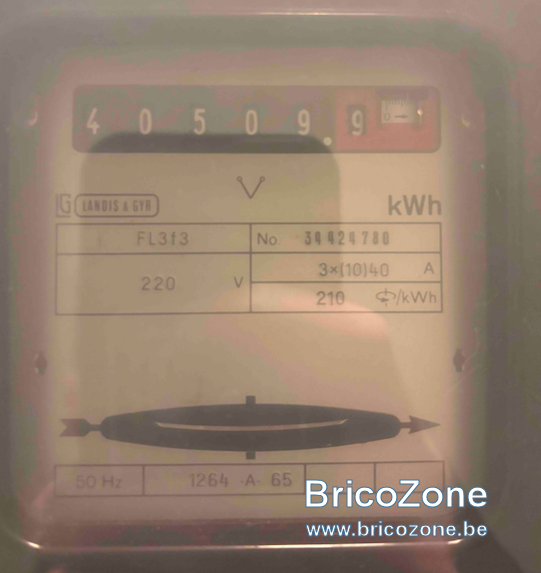

Je reviens sur la fameuse histoire de disjoncteur pour la cuisinière. On n'envisageait pas le 32A car l'installation, selon le contrôle électrique est en 30A. Mais, au vu de ce qui est indiqué sur le compteur même, j'ai l'impression que c'est en fait du 40A. Qu'en pensez-vous ? Possible que l'inscription sur le compteur ne soit plus bonne ? Ou alors le contrôleur s'est trompé ?



narval

• 26 Janvier 2026

• #15

Le compteur peut compter jusqu'a 40A mais c'est le disjoncteur Teco qui limite l'intensité fournie, on ne vois pas le réglage du disjoncteur.



BG1000

• 26 Janvier 2026

• #16

Pour avoir les caractéristiques du raccordement, à partir du code EAN se trouvant sur la facture du fournisseur, consulter le site du GRD qui va donner la tension et le courant.

Pour du domestique le plus simple est d'avoir un raccordement en monophasé, pas de problèmes d'équilibrage....

Si le raccordement est en tri, il faut impérativement répartir les charges sur les paires de phases, donc pour une cuisinière câbler en V et pas en monophasé.

Utiliser des grosses charges mono, sur un réseau tri n'est pas très judicieux.

Ici faire l'analyse du passage en mono 50A (11,5kW) par rapport à du tri 30A (12kW).
Il faut essentiellement voir le passage de la colonne d'alimentation de la cave à l'appartement, et contacter le GRD. Il faut que la colonne soit en 10mm2 et les différentiels en 63A.

Ne pas oublier la réception des frais ajouts, ne pas oublier la terre qui doit être commune a la copropriété.



jonathan.andre

• 26 Janvier 2026

• #17

Sur le site de Ores, il est bien indiqué 40A. Je ne comprends pas pq le contrôleur a mis 30A sur le contrôle du coup



BG1000

• 26 Janvier 2026

• #18

16kVA c'est énorme pour un appartement



flashman

• 27 Janvier 2026

• #19

Il n'y a aucun intérêt à changer le compteur... faudrait être totalement débile pour jeter son argent là-dedans... Le compteur est parfait tel quel.

Comme dit plus haut, c'est le réglage du disjoncteur compteur qu'il faut regarder, pas les étiquettes.
Il doit y avoir une petite vitre transparente, et, il faut regarder la position des barrettes selon la légende.


Mais, de toute façon, on s'en tape de la puissance du compteur, c'est celle de la taque qui compte... Et, comme déjà dit, 25A et un 5G4 est parfait et tout à fait classique pour une taque en triphasé.


C'est en mono qu'on met 32A, pas en tri (c'est totalement inutile).


La taque fait 18A en tri... Déjà avec un disjoncteur 25A, on a bien + que ce qui est nécessaire.



Dernière édition: 27 Janvier 2026

BG1000

• 27 Janvier 2026

• #20

Voir avec le GRD et la copropriété pour le changement de compteurs, Sibelga demande que dans les copropriétés le passage aux conteurs intelligents soit global pour tous les copropriétaires pour les autres GRD à voir.

Q2, prendre des différentiels qui ne restent pas entre les bornes 1 & 4, les mettres à droite, couper la broche et ponter ,.

Q3 ce n'est plus autorisé pour du neuf,pour les fils existant il y a des dérogations.
Il faut également que la terre jaune vert arrive à l'appart. Cela se fait par le câble de colonne, ou par une ligne terre montante au niveau de la copropriété. La terre doit être commune.

Il est judicieux d'avoir un mini coffret à la cave avec un différentiel 300mA, et un disjoncteur pour la ligne.

Pas besoin d'avoir deux 300mA en série.

Si tirage d'un câble envisager le passage en mono.
