Plusieurs 30mA dans le même circuit et utilisation de peigne à fourche

  • #1
Bonjour,

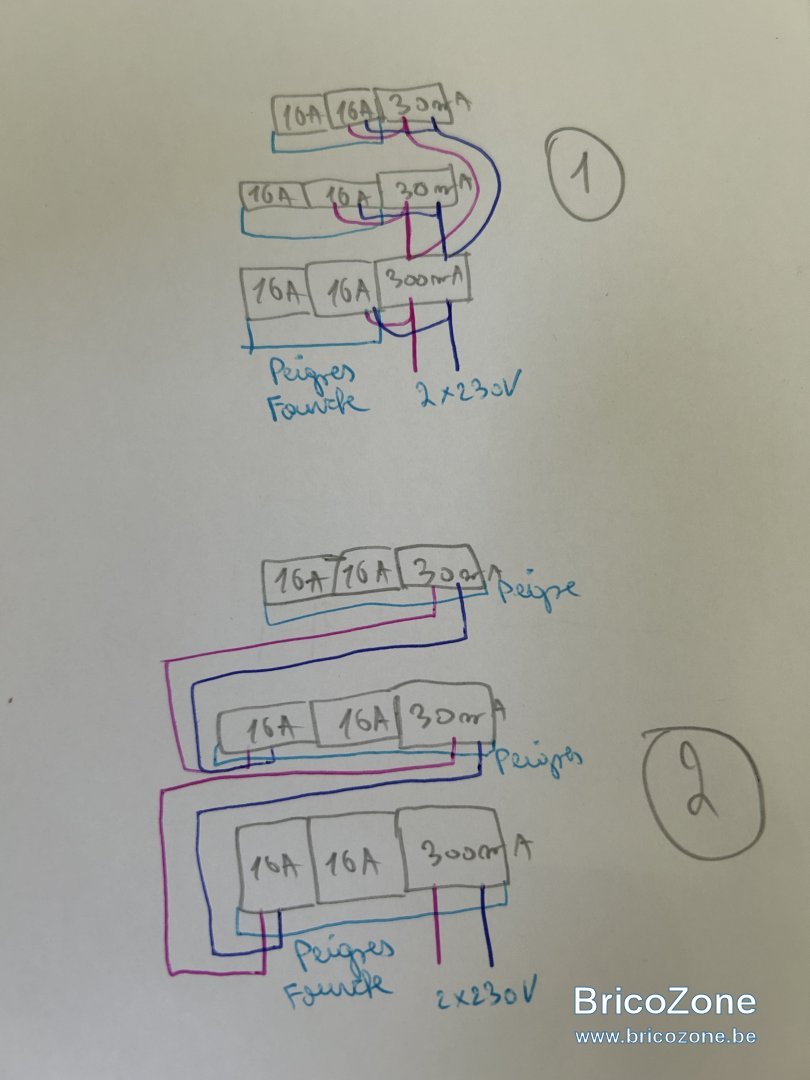

Je m’excuse d’avance pour cette question d’amateur mais je n’arrive pas à comprendre comment raccorder deux (ou plus) différentiels 30mA avec un 300mA en tête de l’installation, et surtout l’utilisation du peigne à fourche. Lequel des 3 schémas est correct? Je pense que le 1 et 3 sont les mêmes et que le meilleur est le 2?

Alimentation 2x230V toujours du bas du 300mA:
1) Du bas du 300mA je repars avec deux fils pour alimenter le bas du disjoncteur adjacent. Puis tous les disjoncteurs de cette rangée sont alimentés par leur 2 pôles d’un peigne à fourche qui commence au 1er disjoncteur de la rangée.
Ensuite, du haut du 300mA je pars pour alimenter avec 2 fils le bas du 1er 30mA ainsi que 2 autres fils toujours du haut du 300mA vers le bas du 2eme 30mA (donc là 2 fils dans chaque borne du haut du 300mA). Chaque rangée 30mA alimente avec 2 fils qui partent du bas du différentiel 30mA au disjoncteur adjacent puis tous relié par peigne à fourche.

2) peigne à fourche cette fois ci qui commence au 300mA puis du dernier disjoncteur de la ligne je repars du bas pour me raccordé au bas du 1er 30mA relié à sa rangée avec un peigne à fourche (donc là le peigne commence au 30mA). Même chose pour le 2eme 30mA.

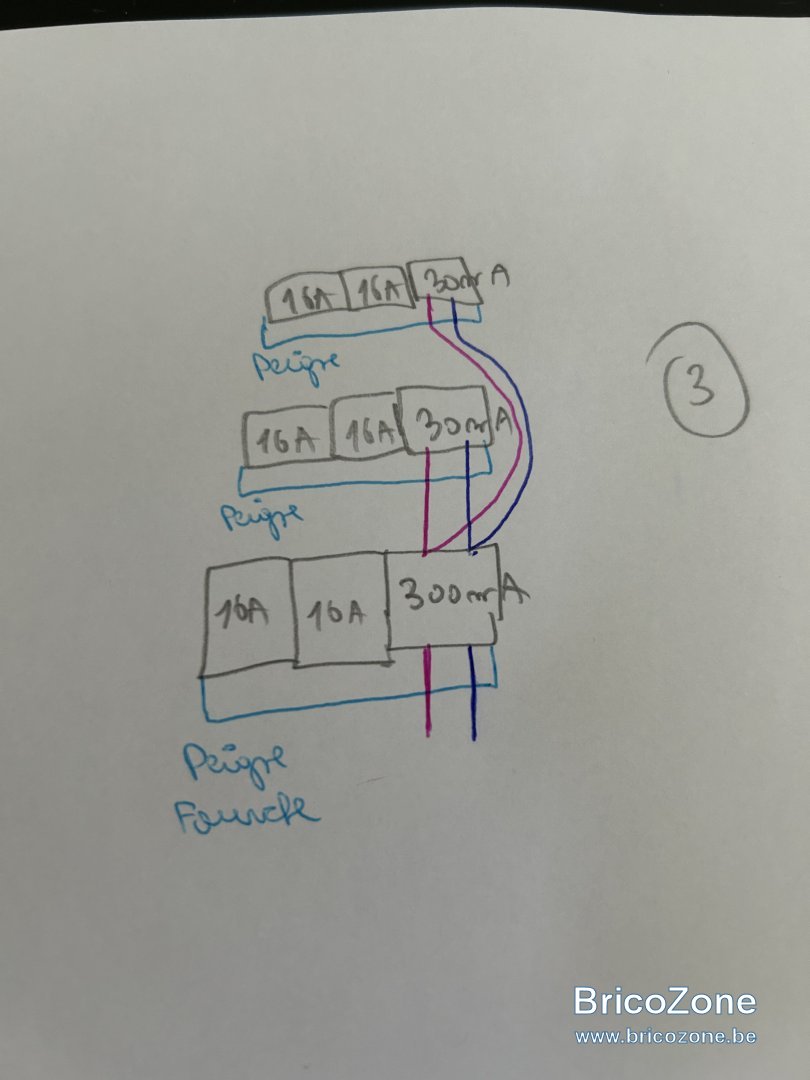

3) même chose que 1 sauf que ici le peigne commence au différentiel.

Lequel des 3 est le bon ?

un grand merci




  • #2
aucun des trois schémas n'est bon car certain circuit sont avant et d'autre après le 300,

votre alimentation rentre dans le 300 (pas de sens a respecter)

puit vous alimentez les autres disjoncteurs et différentiel 30 ma

si besoin de pontage, vous vous repiquez sur des bornes libre le long du peigne pour évité plusieurs fils par borne

  • #3
Le peigne ne doit pas être du côté de l'alimentation de votre différentiel. Le différentiel ne sert à rien comme cela. Seul le 300mA pourra déclencher. Et encore, pas pour les deux circuits du bas.

Mais je suppose que c'est une erreur de dessin: si l'alim du différentiel est en bas, le peigne doit être en haut. Si le peigne est en bas, l'alim du différentiel doit être en haut.

  • #4
Merci à vous deux.

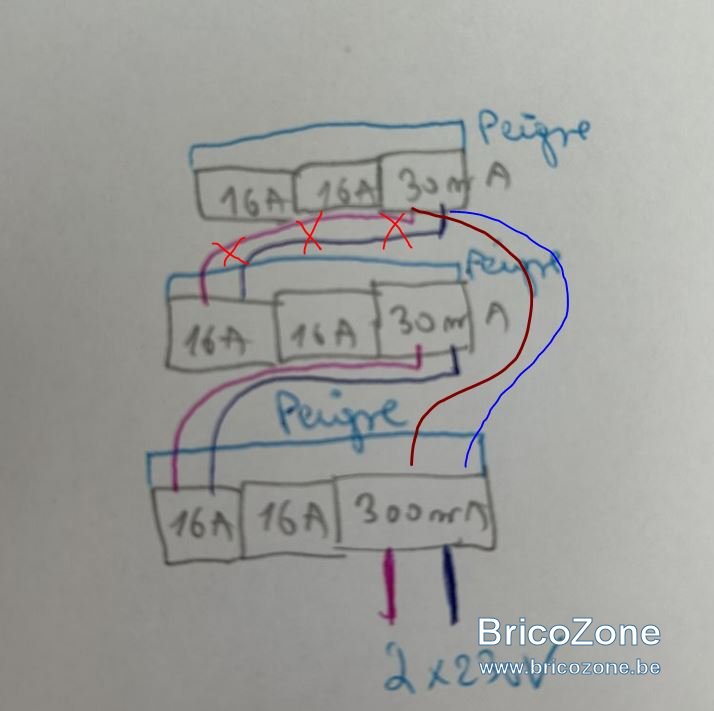

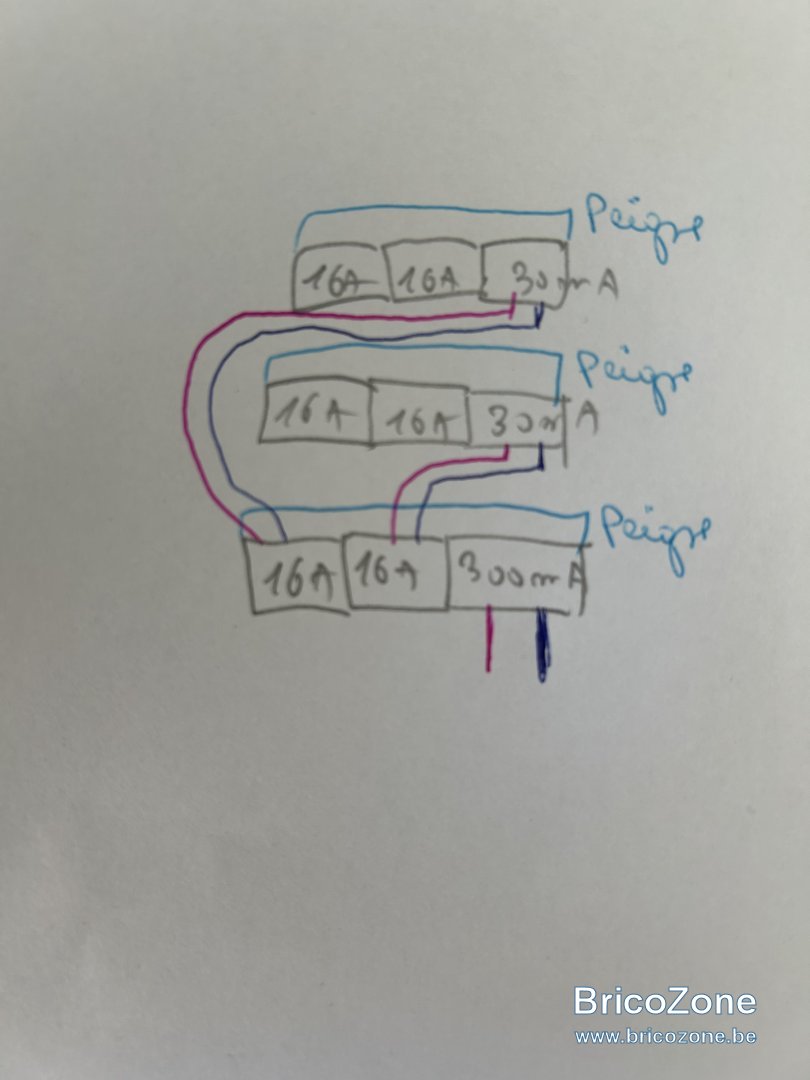

Donc si je combine vos deux réponses, plutôt comme ceci ?:)
Et je peux raccorder mes circuits aux disjoncteurs par le bas ou le haut (coté peigne à fourche) tant que je respecte le même sens dans tout mon circuit?


  • #5
Non les 30mA derrière le 300 mA pas derrière un disjoncteur.

  • #6
Non les diff 30 mA sont derrière le 300 mA sans passer par un disjoncteur.
Je corrige seul le diff 30 mA du dessus est mal dessiné


Dernière édition:
  • #7
hello,

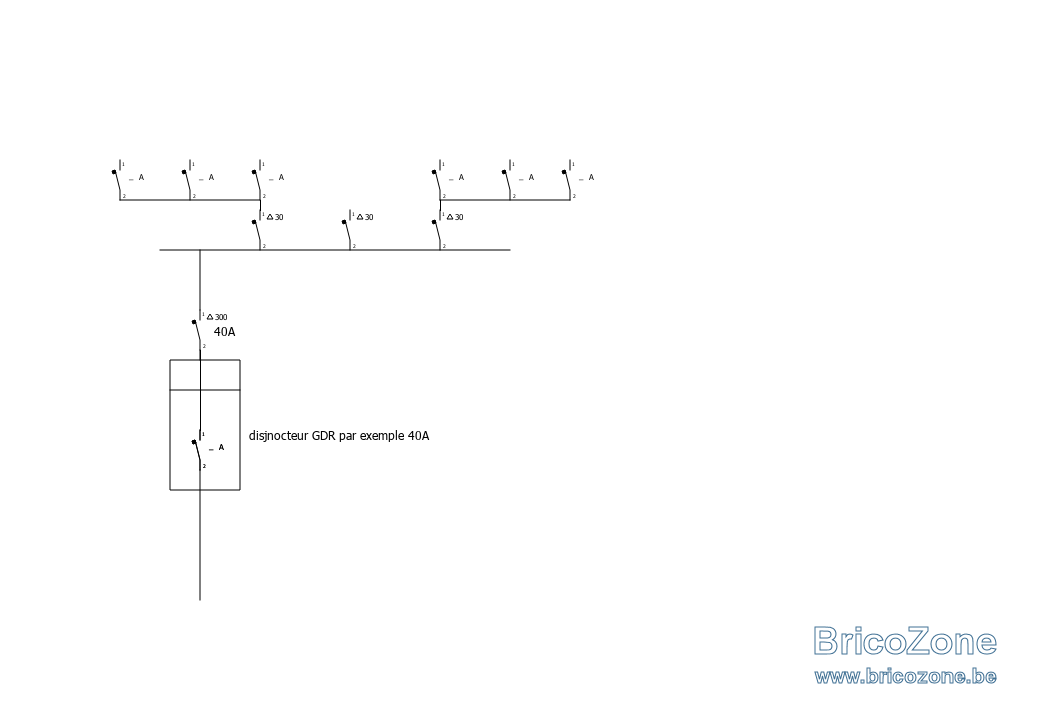

comme ceci :

;)

  • #8

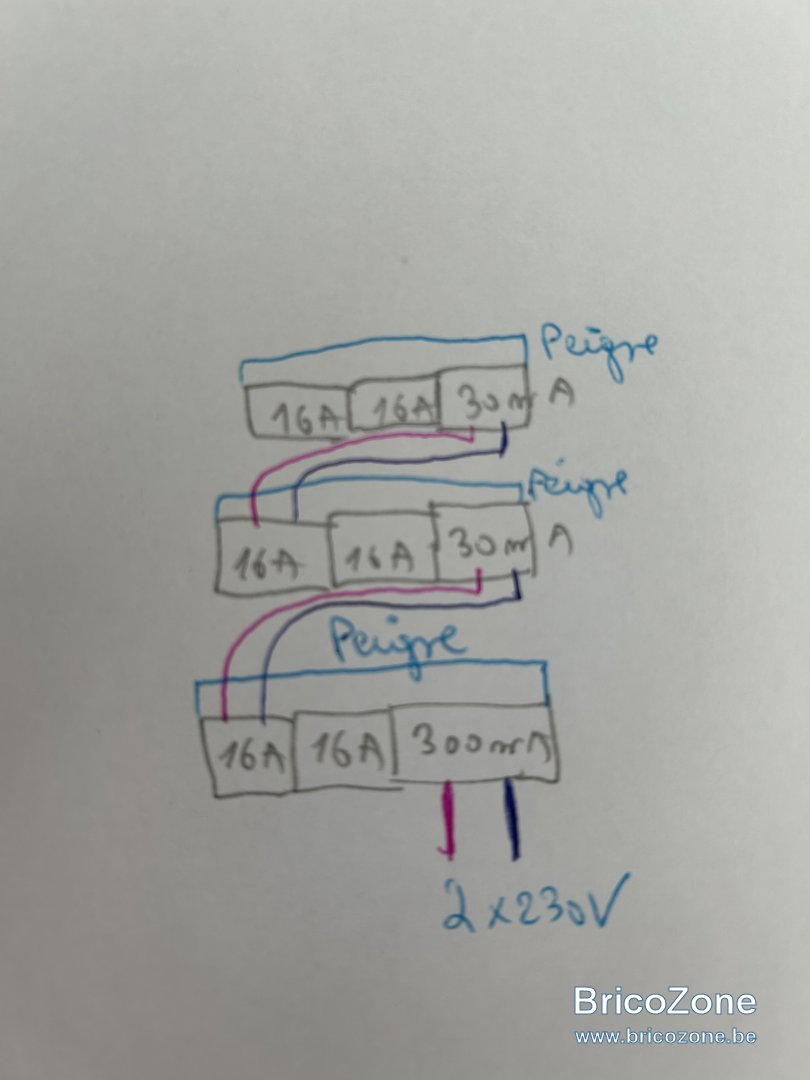

Je m’excuse. Comme ceci alors ?


  • #10
Hello,
Par le bas ou par le haut peu importe.
Idéalement rester consistant est + clair.

  • #11
A superrrr mercii!!! :):):)

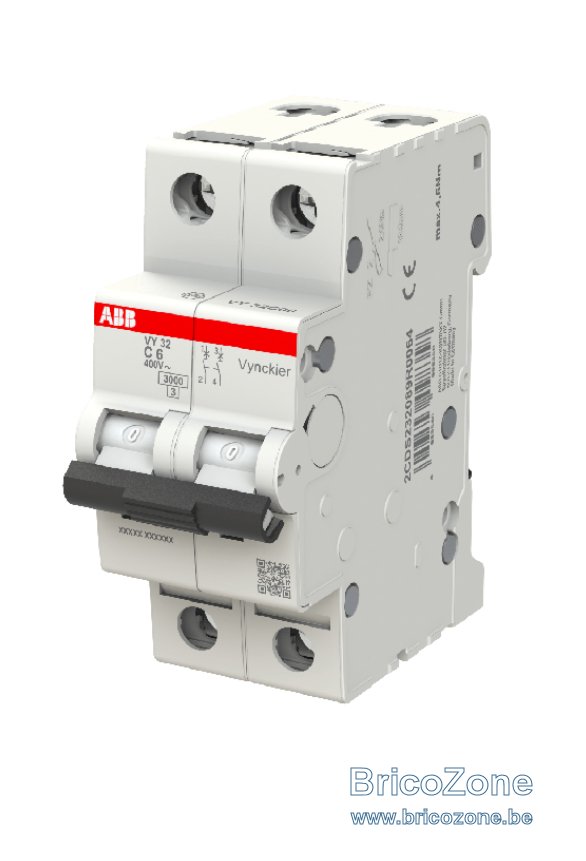

Et je peux raccorder mes circuits aux disjoncteurs par le bas ou le haut (coté peigne à fourche) tant que je respecte le même sens dans tout mon circuit?

le depart vers vos circuits (prise, lampe,...) se font sur le bas dans votre dessin (a l'opposé du peigne)

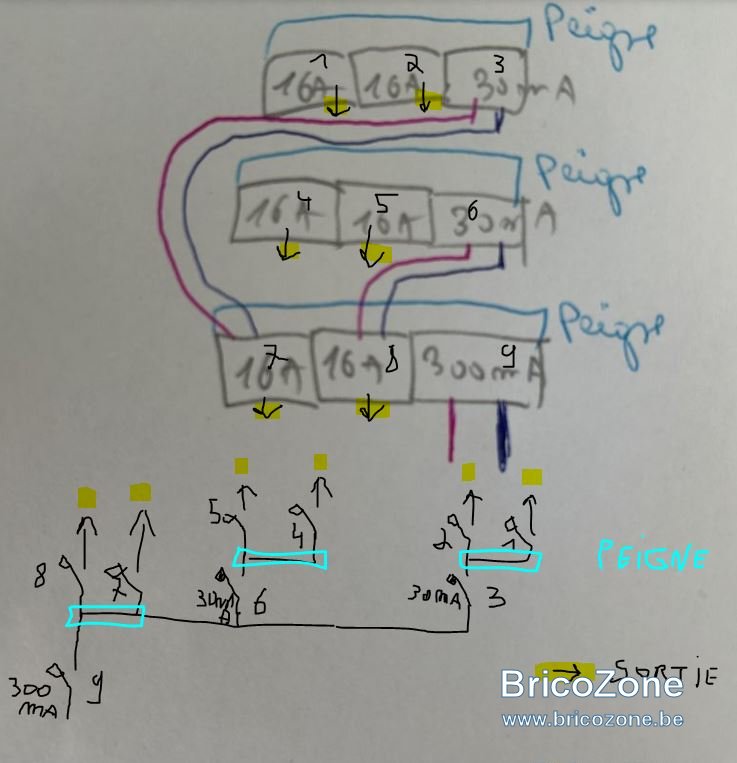

comme ceci :
et un dessin dessiner autrement

;)

  • #13
Idem, pour les pontages entre lignes (en 10mm2) j'ai aussi travaillé
avec du multibrins sertis car c'est + facile à manipuler dans le TGBT.

  • #14

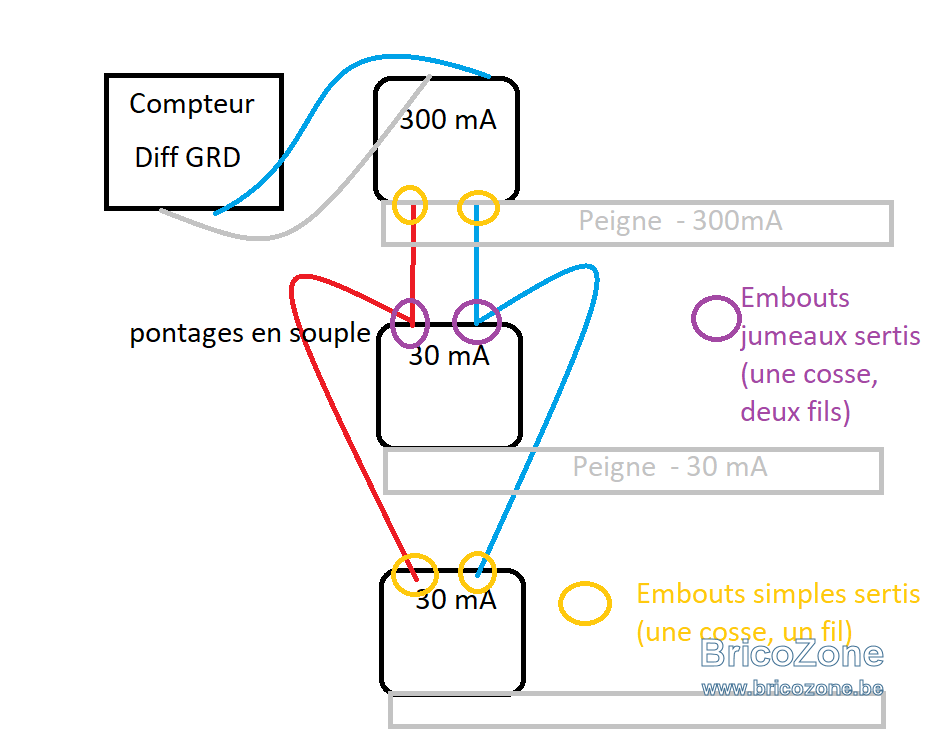

Voici ce que j'ai fait : (heu, contrôle prévu donc pas (encore) confirmé par le certrificateur:confused:)

Voir la pièce jointe 166851
Merci, c'est intéressant de voir les autres possibilités. Une question, votre branchement revient exactement à mon schéma 3 de ma 1er publication, non? sauf que vous ici vous partez de l'entrée du 1er 30 mA pour alimenter le 2eme 30mA, alors que moi dans mon schéma 3 je le fait à partir du 300 mA mais ceci revient exactement à la meme chose sauf erreur de ma part ? :)

  • #15
Je pense oui. Sauf que chez moi, j'avais besoin de 3 diff 30mA. Plus facile de les chaîner.

  • #16
Hello jeff1212,
Sauf que dans votre schema 3 de votre post 1, ce sont les 3 peignes qui sont mal positionné
;)

  • #17
Hello jeff1212,
Sauf que dans votre schema 3 de votre post 1, ce sont les 3 peignes qui sont mal positionné
;)

Oui exactement @hql161 :)

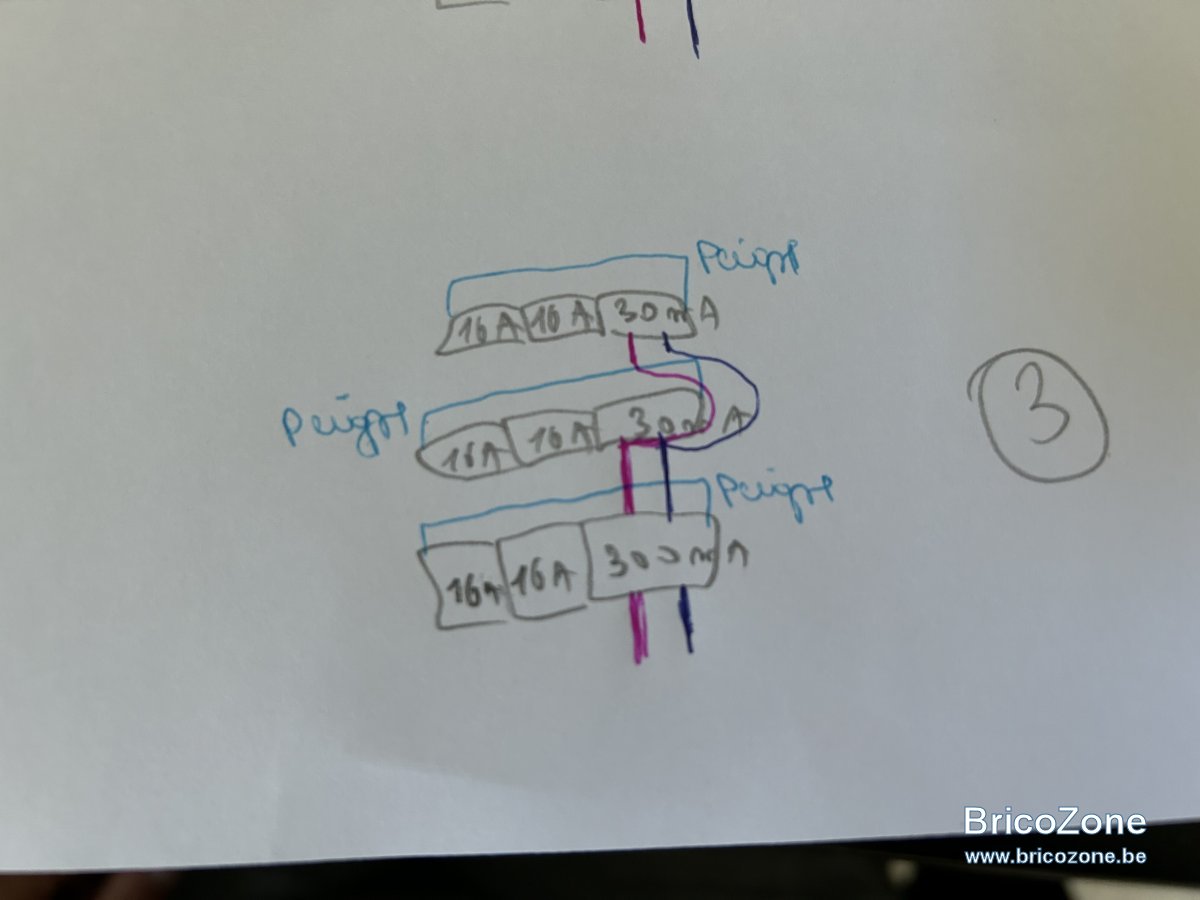

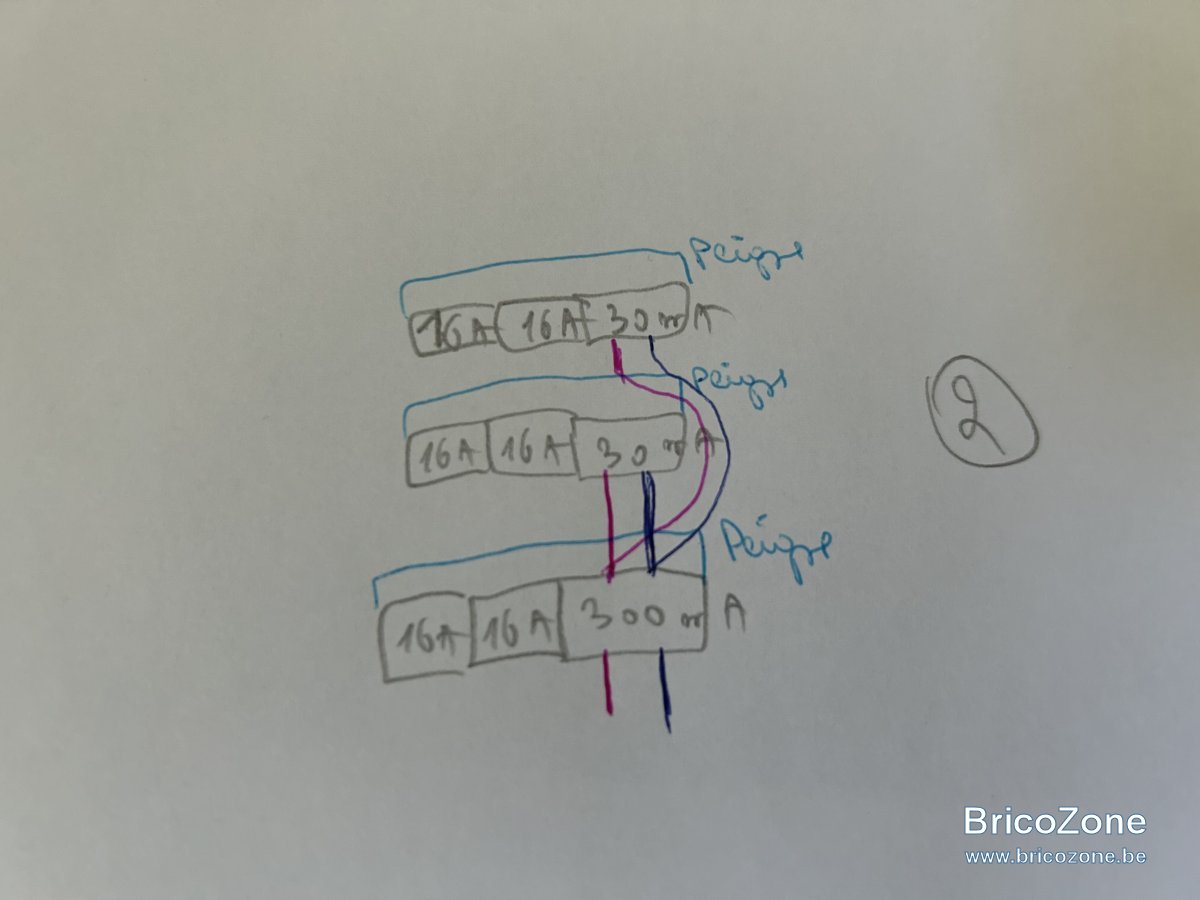

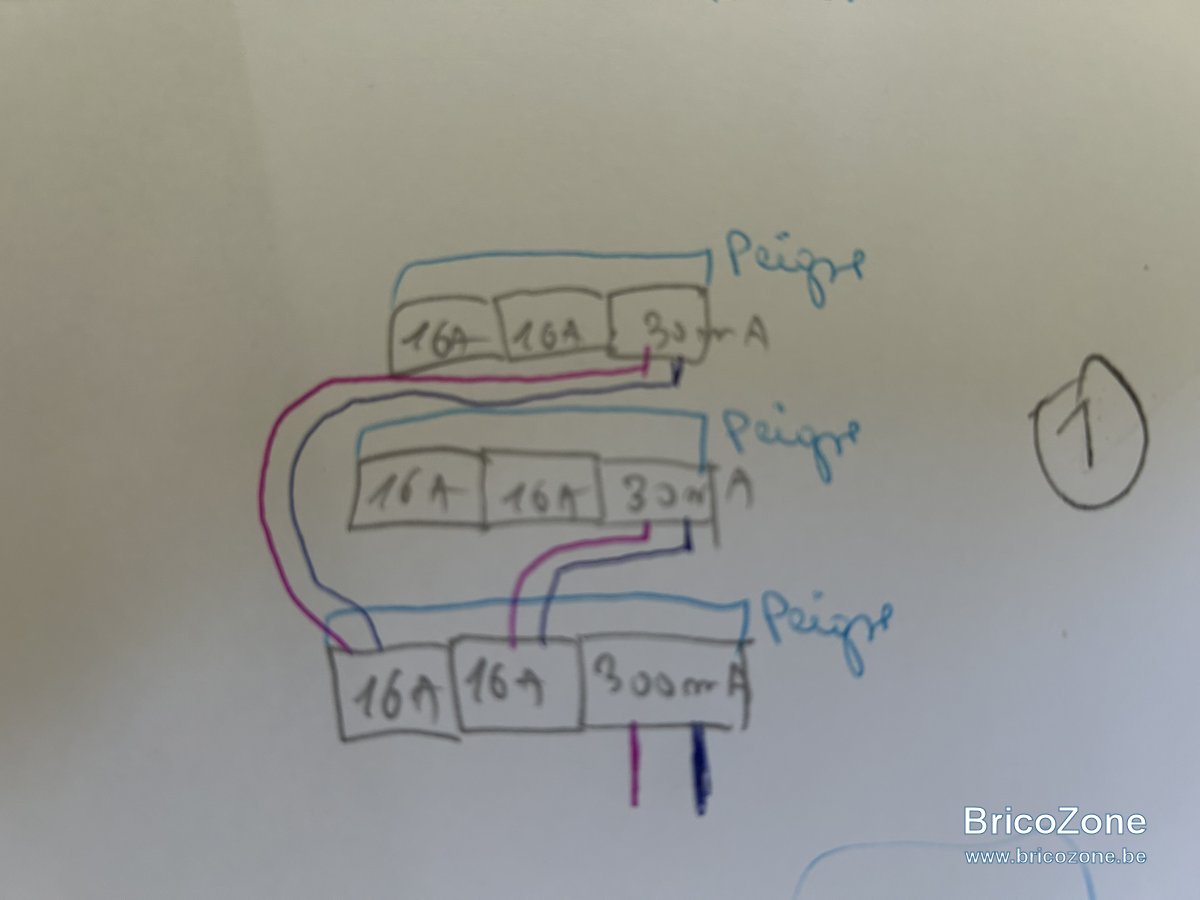

Et donc pour conclure, ces 3 schémas ci-dessous sont tous équivalents ? Juste différentes manière de travailler (Et le 3 correspond à celui de @isatas)






  • #18
Oui, ils sont sont tous pareil
;)
