Dimensionnement toiture panneau sandwich

Seba5032

Seba5032

  • #1
Bonjour tout le monde :)

Je vais bientôt rénover la toiture d'une bâtisse situé à l'arrière de la maison. Future bâtisse habitable.

La toiture actuelle a une pente de 19° et les dimensions sont les suivantes :
5,10 x 5,60
5,10 est dans le sens de la pente.
J'aimerais un avis sur le dimensionement de la charpente.

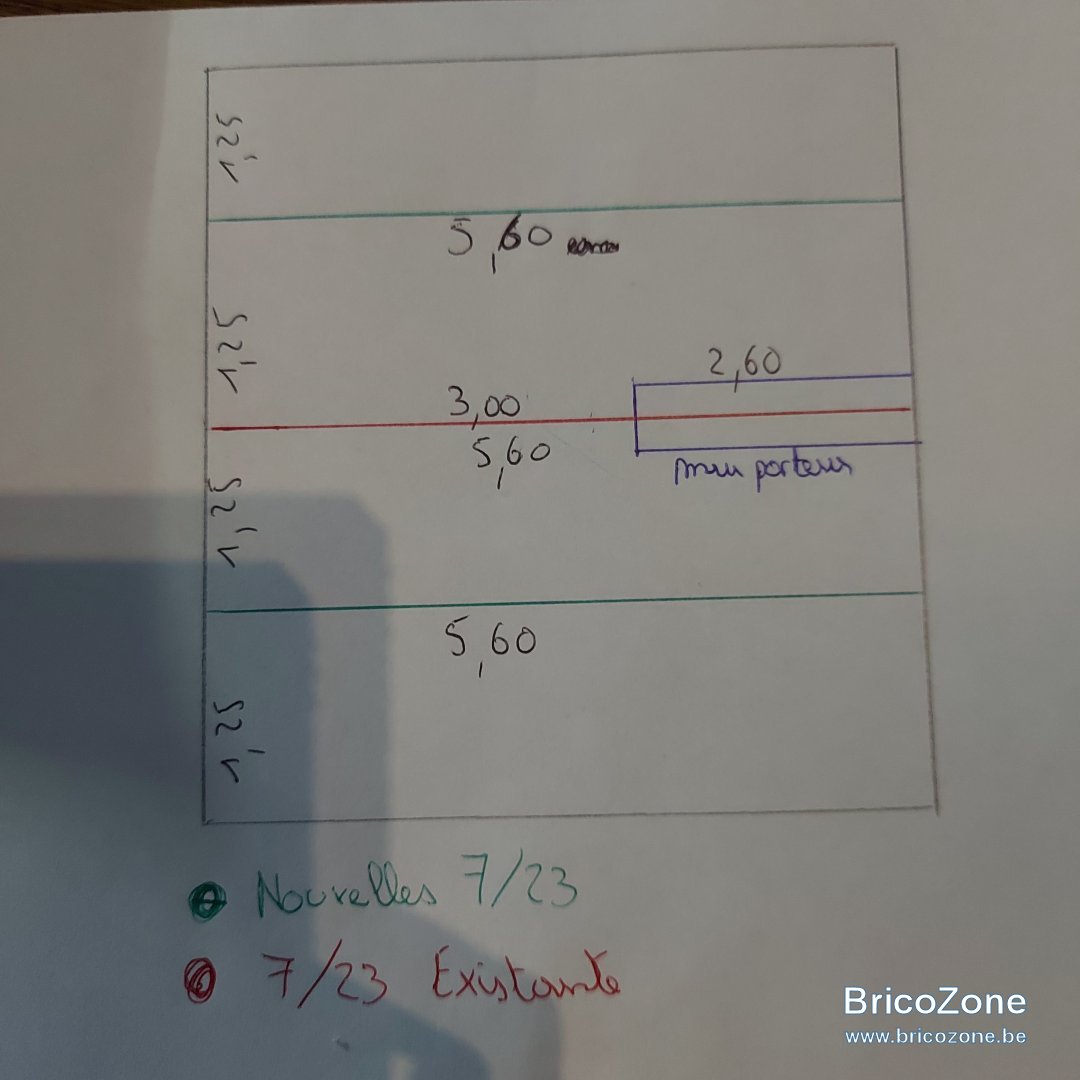

Actuellement il y a une panne 7/23 en partie soutenue par un mur porteur, ce qui fait donc une portée de 3,00m.

Je vais installer des panneaux sandwich, poids 15kg/m².
Je pense rajouter deux pannes 7/23 sur une portée de 5,60m afin de réduire l'écart à 1,25m.

Pensez-vous que cela soit envisageable ou la portée est trop longue?


  • #4
Merci pour ta réponse A.L.

J'ai déjà utiliser leur configurateur afin de réaliser mon devis. Mais ma question porte sur la sections des pannes.:grinning:

  • #5
Alors, là, je ne peux pas t'aider.
Sorry. ;)

  • #6
Des panneaux sandwich pour une habitation? Ça ce fait ce genre de choses?

  • #7
antoine7850 a dit:
Des panneaux sandwich pour une habitation? Ça ce fait ce genre de choses?
Cliquez pour agrandir...
Fréquemment en rénovation aux versants non visibles de la rue, arrière-cuisine, anciennes extensions, etc.

  • #8
Seba5032 a dit:
Merci pour ta réponse A.L.

J'ai déjà utiliser leur configurateur afin de réaliser mon devis. Mais ma question porte sur la sections des pannes.:grinning:
Cliquez pour agrandir...
Peut-être se servir de la poutre du mur porteur pour diviser les 2 grands rectangles en 2 plus petits qui renforceront la structure.
Relier en son centre la sablière et la muralière (fixées à la maçonnerie) par des 8/23 de 2,50m afin de couper en 2 les portées.
5,60m en 8/23 est plus que limite.

  • #9
antoine7850 a dit:
Des panneaux sandwich pour une habitation? Ça ce fait ce genre de choses?
Cliquez pour agrandir...
Cela se fait même en nouvelle construction. Cela dit, C'est beaucoup plus utilisé dans d'autres pays.
La seule chose qui me fait peur, c'est le bruit d'impact de la pluie !

Oui j'ai pensé à cette solution. Le soucis est que les poutres resteront apparentes et qu'avec cette solution la poutre rejoignant la sabliere sera fort basse sur le dernière mètre (1,80m H).
Mais je vais creuser l'idée!

En général j'utilise des poutres traitées. Mais vu que je veux les garder apparentes, quel est le bois et traitement qui convient le mieux ?

  • #11

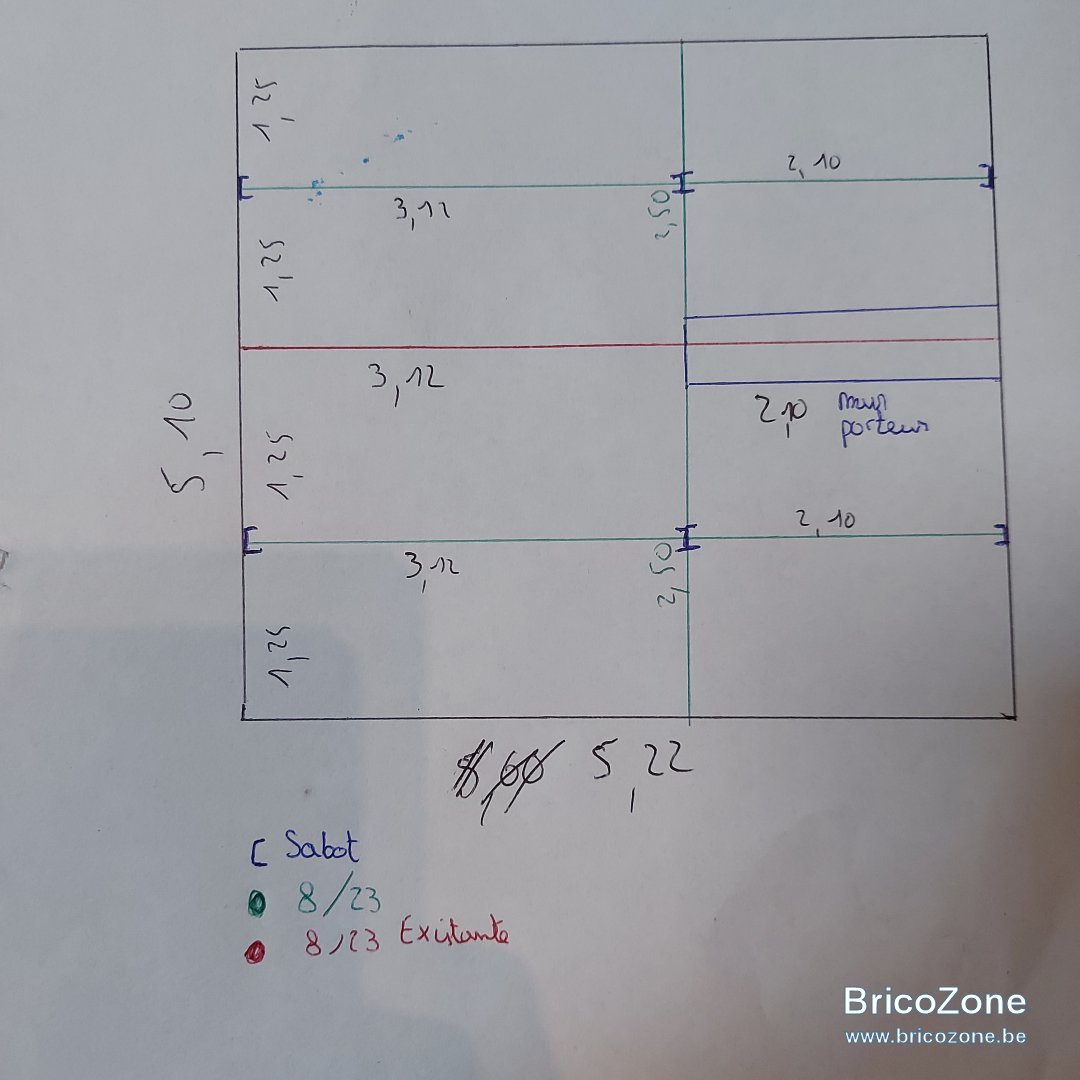

J'avais inclu la largeur des murs pour ma portée....
J'ai rectifié mon plan. Mais la portée est quand même de 5,22m.

ender a dit:
Peut-être se servir de la poutre du mur porteur pour diviser les 2 grands rectangles en 2 plus petits qui renforceront la structure.
Relier en son centre la sablière et la muralière (fixées à la maçonnerie) par des 8/23 de 2,50m afin de couper en 2 les portées.
5,60m en 8/23 est plus que limite.
Cliquez pour agrandir...

Comme ceci?


  • #12
Ce sera toujours plus résistant que des portées libres de plus de 5m.
Les panneaux sandwichs, surtout avec un isolant, sont autoportants dans une certaine mesure mais ont tendance à fléchir dans le temps avec des portées de ce style.
Juste une idée bien sûr, surtout que ça ne coûte pas cher à mettre en oeuvre, hormis la hauteur sous plafond qui peut être handicapante...

  • #13
ender a dit:
Ce sera toujours plus résistant que des portées libres de plus de 5m.
Les panneaux sandwichs, surtout avec un isolant, sont autoportants dans une certaine mesure mais ont tendance à fléchir dans le temps avec des portées de ce style.
Juste une idée bien sûr, surtout que ça ne coûte pas cher à mettre en oeuvre, hormis la hauteur sous plafond qui peut être handicapante...
Cliquez pour agrandir...

J'ai simulé la position des poutres avec des ficelles. C'est moins gênant que ce que j'imaginais! :)
Je pense que c'est la meilleure option !

Par contre je dois les laisser apparentes. Une idée pout l'essence du bois ? Traitée ou non ? Une idée plus esthétique pour les sabots?

Merci aux intervenants.:blush:

  • #14

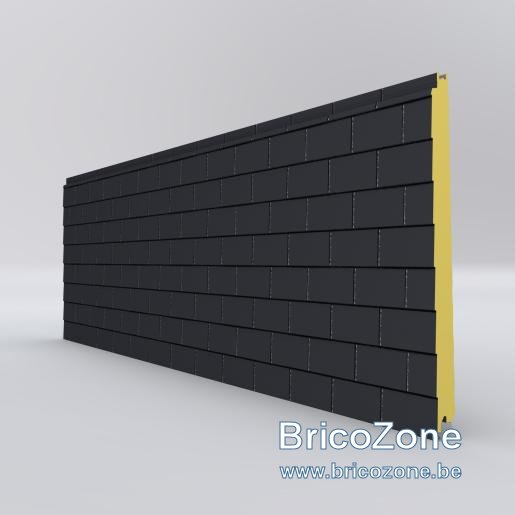

Je découvre ce produit qui se pose à l'horizontale.
J'ai envoyé une demande de devis. Si le prix n'est pas exagéré je pense qu'il serait plus adapté à la situation.

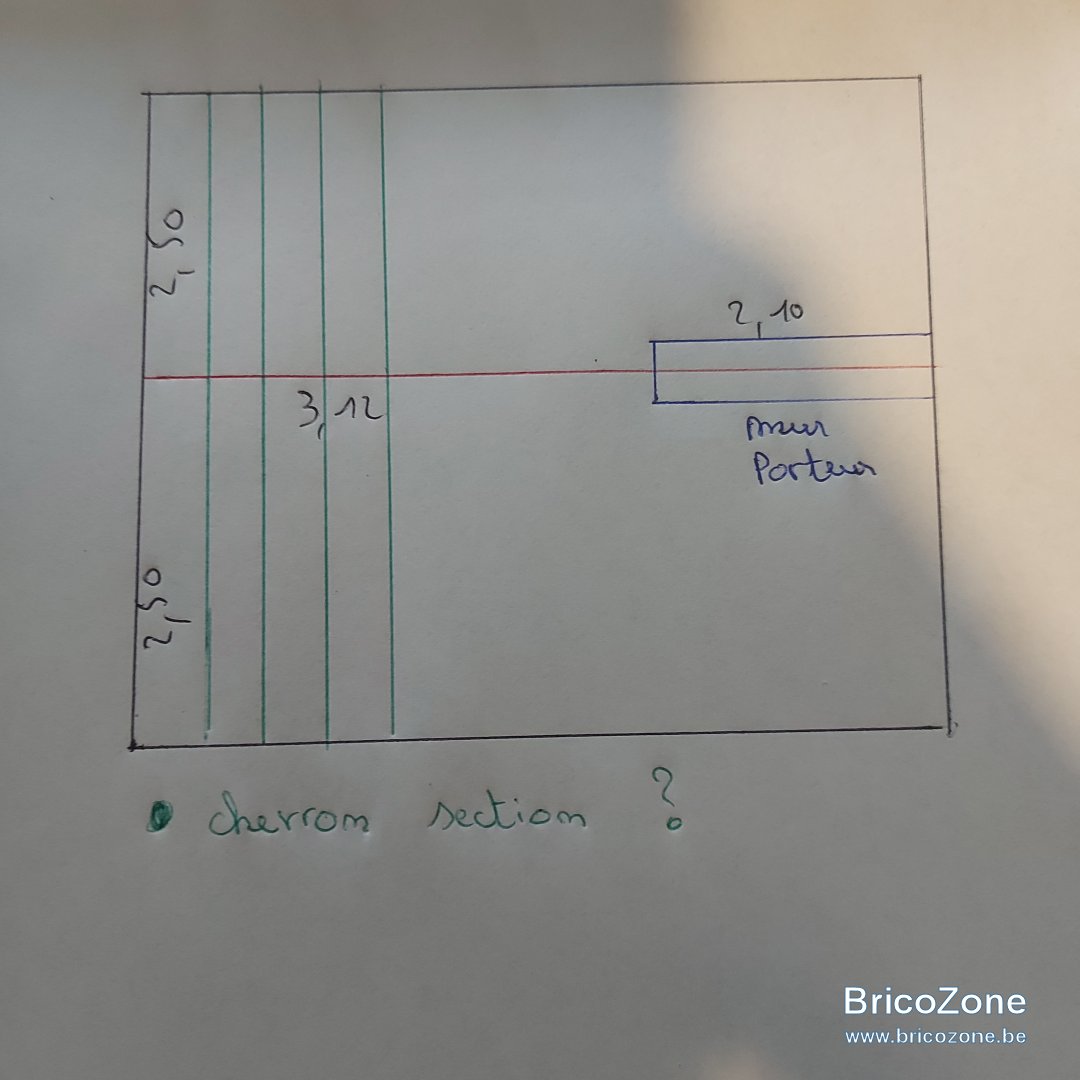

Du coup la structure change... il faudrait faire revenir des chevrons perpendiculairement à la pente.
Des chevrons de 60x80 avec entraxe de 33 seraient-ils adaptés ?




  • #16
Personne n'a un avis ?:blush:

  • #17
Salut, pente minimale de 25° pour ces panneaux, peut-être plus sûr en bardage mais faut aimer l'aspect.

  • #18
J'ai contacté le fabricant concernant la pente. Un joint supplémentaire pour l'utiliser avec la pente 19° suffit.

Et pour des 6/80 tout les 33cm, cela te semble cohérent ?

  • #19
Plus résistant des 6/4 15 ou 18 entre poutrelles, avec des espacements plus importants.

  • #20
En hauteur j'ai 9cm sinon je dois rehausser la maçonnerie.
Actuellement il y a des chevrons de 7 + un contre lattage avec tuiles 9
Tu penses que le 6/ 8 ne seront pas assez résistant?
