Dimensions escaliers demi tournant béton

Bonjour à tous,
Ceci est mon 1er post et je m'excuse d'avance s'il n'est pas a proprie...
J'ai besoin d'un coup de main pour calculer les dimensions idéales, c'est a dire les plus confortables pour mon futur escalier...il s'agirait d'un escalier béton demi tournant, avec plateforme ou non.

J'ai fait une simulation sur un site internet qui me donne des dimensions "idéales" selon ce site mais qui me paraissent louches car n'evitent pas je pense le fameux "coup de tête". Voici ces dimensions :
Les données initiales
Hauteur 2700 MM
La longueur de la cage d'escalier dans le plan 1600 MM
Largeur de l'escalier 750 MM
Nombre de marches 15
Nombre de marches sur la volée inférieure 11
L'épaisseur des marches 50 MM
Longueur du nez de marche 50 MM
Dimensions des marches
Hauteur des marches 180 MM
Profondeur des marches 333 MM
Hauteur des contremarches 130 MM
Stringer
La longueur du front de la corde supérieure 1007 MM
La longueur de la corde supérieure complète 1355 MM
La longueur de la façade du fond Stringer 4028 MM
La longueur du fond Stringer complet 4376 MM
L'épaisseur du limon 221 MM
Distance sur la chaîne entre l'entaille sous la scène 336 MM
Angle de l'escalier 32.4° à partir du plancher.

Sachant que le but est de limiter au maximum la trémie tant en longueur qu'en largeur tout en ayant des escaliers confortables. J'ai cependant pas mal d'espace disponible au rez de chaussé avec un reculement possible de 3,6 mètres.

Merci de me donner votre avis sur les dimensions fournies et /ou de me donner vos conseils.

J'aurai aimé vous poster le schéma de l'escalier proposé mais je n'y arrive pas... Pas assez d'espace bref c'est un escalier avec plateforme après une 1ere volée de 11 marches

Bonjour Annesolo,

Il est impossible de faire un calcul avec ces informations. Je ne sais pas où vous avez trouvé ce site qui utilise des termes totalement inconnus en France ?

Pour calculer un escalier, les principaux éléments indispensables sont :

- la hauteur à monter (270 cm)
- la hauteur sous plafond ( inconnue ? ) pour la vérification de l'échappée (coup de tête)
- les dimensions de la trémie (160 c m x inconnue ? )
- la largeur d'emmarchement (75 cm)
- le reculement de départ maxi possible (360 cm)

Je ne sais pas comment ce site (pour le moins bizarre) réussi à vous donner des résultats à partir de données incomplètes (sans par exemple avoir la largeur de la trémie ni la hauteur sous plafond ?).
Un plan des lieux avec toutes les cotes serait le bienvenu.
Je ne comprends pas non plus comment il peut y avoir 11 marches sur la volée inférieure dans un escalier demi-tournant sur un total de 15 marches ?

Bonne journée,

Lionel.

Bonjour, merci pour votre réponse.. il me semblait que tout ça était un peu bizarre...je crois que le site est russe : zhitov.ru... oui j'avoue jsuis allée chercher loin!

Bref les dimensions sont:
270 a monter
250 sous plafond
Une trémie la plus petite possible (150*150? 200*75?...)
75 d'emmarchement (qu'il est possible de modifier mais tjs dans l'optique d'une petite trémie)
360 de reculement possible au RDC
200-210 d'echappe

Je pense que dans l'idée du site qui proposait 11 marches en 1ere volee c'était d'utiliser le max du reculement possible mais je ne vois pas intérêt si l'échappée n'est pas possible

C'est un escalier pour un 1er étage donc utilisé plusieurs fois par jour...

Je regarde si j'arrive à envoyer des images...
Bonne journée

Je ne vois pas comment vous comptez installer un escalier demi-tournant dans une trémie de 75 cm de large ?

Si vous faites une trémie plus courte que la hauteur totale (270 cm), vous aurez automatiquement une pente de plus de 45degrés et donc non adaptée pour une utilisation fréquente.

Effectivement le 75 était dans l'optique d'un quart tournant bas ou d'un escalier droit...

Donc Il n'est pas possible d'avoir un escalier confortable avec une hauteur a franchir de 270 et une trémie de 160*150 par exemple ?
Une pente autour de 40? Un giron d'environ 23? Une hauteur escalier d'environ 18? Peut être en réduisant l'échappée à 190-195??

Désolée je suis un peu lourde mais mon étage n'est pas très grand et donc la trémie est à limiter autant que possible... Merci de votre patience

voila le site de Lionel et les infos dont il a besoin
http://lionel.ponnelle.pagesperso-orange.fr/Definitions.htm
parfois une photo avec le téléphone et les indications directement dessus sont plus parlante

Merci Neuneu pour ton message.

Avec une trémie de 160 x 150 cm, un escalier de 75 cm de largeur aura 15 marches de 18 cm de hauteur, un giron de 22,7 cm, une pente de 38,4° pour un pas de foulée de 58,7 cm. Le reculement de départ sera de 200 cm pour un échappée de 200 cm.

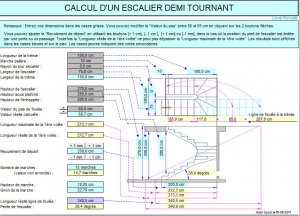

Voici le calcul réalisé avec ma feuille de calcul Excel qui prend en compte l'échappée :



Cette feuille de calcul permet justement d'intégrer un escalier dans une trémie existante, ce que ne fait pas le site que vous avez cité. Je précise aussi que ce site ne respecte pas les normes françaises car dans un escalier TOUTES les marches doivent avoir le même giron.

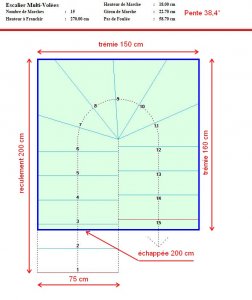

Un outil que je recommande est la version "démo" du logiciel Stairdesigner, la seule chose qu'il faut vérifier c'est le reculement de départ en fonction de l'échappée car ce logiciel est plutôt fait pour calculer un nouvel escalier et créer la trémie ensuite :



Il permet même de représenter l'escalier en 3D :



Bien sûr, la version démo ne donne pas les dimensions, ce qui est réservé à la version complète, mais il est possible de refaire le plan sur papier à l'échelle afin de récupérer ces cotes.

Merci pour toutes ces informations, c'est un peu plus clair pour moi maintenant.

Je vais faire attention de me cantonner aux sites français maintenant ;p et notamment au vôtre.

Je vais essayer stair designer.

Bonne journée
Anne-Sophie
