Calcul herse pour escalier demi tournant

chuferlu

• 8 Mai 2023

• #21

Ou la règle de trois...
Enfin, appliquée, en fonction des parois,des coins...



V

volci

• 9 Mai 2023

• #22

Lionel-P a dit:

Bonjour Laurent,

Pour le calcul du balancement avec la herse, essayer d'utiliser la feuille de calcul <Balancement_herse> qui devrait vous faire gagner du temps car avec un escalier 3/4 tournants, il faudra faire 6 fois le dessin de la herse. Il y a plus simple c'est le calcul avec la méthode du trapèze <Balancement trapèze>.

Bonne soirée,

Lionel.

Cliquez pour agrandir...

Bonjour Lionel et merci pour la réponse et les fichiers!

Sur le fichier "Balancement trapèze", la ligne de collet correspond à la ligne intérieure? Pour la connaitre, il me faut tracer l'escalier (vue de dessus) à l'echelle 1, c'est bien cela?

Je ne peux pas la déterminer selon votre croquis?

Laurent



Lionel-P

• 10 Mai 2023

• #23

Bonjour Laurent,

A partir du plan il suffit de diviser la ligne de foulée en 15 parties pour obtenir la position des marches non balancées. Ensuite il suffit de relever la longueur de chaque ligne de collets ce qui permettra de faire les calculs avec la feuille Excel :



Bonne journée,

Lionel.



V

volci

• 10 Mai 2023

• #24

Bonjour Lionel,

merci pour la réponse!

je vois le menuisier demain. Je vais lui confier la maitrise de cet escalier à partir des plans fournis.

Autant un quart tournant avec palier de repos est dans mes cordes, autant cet escalier là est hors de mes compétences pour le tracé des différentes pièces, je ne vous parle même pas de la construction....
C'est dommage, j'aurai bien aimé le faire mais c'est trop compliqué.... C'est une affaire de spécialiste!

Merci à tous et pour tout pour votre aide! Les croquis de Lionel vont m'aider!

Laurent



Lionel-P

• 10 Mai 2023

• #25

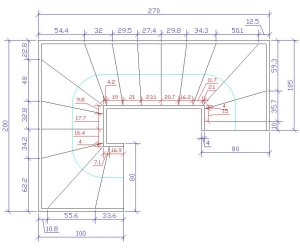

Voici le plan avec les cotes des marches balancées avec la méthode du trapèze :

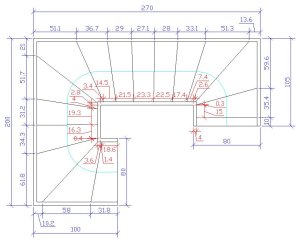

Et un autre plan de balancement avec ma méthode de l'ellipse :



Il y a une petite différence de cotes entre les 2 parce que le balancement se fait au milieu des 2ème et 3ème volées avec ma méthode de l'ellipse alors qu'avec la méthode du trapèze (ou celui de la herse) le balancement se calcule à partir de la 4ème marche (pour la 2ème volée) et de la 10ème marche (pour la 3ème volée).



V

volci

• 10 Mai 2023

• #26

Lionel P. ...... Si je réussi à monter cet escalier grâce à ton expertise et tes croquis (surtout les derniers!), tu seras cordialement invité à l'inauguration de cet escalier à Montagne (région de Saint-Marcellin)....
Je ne plaisante pas....

Mille merci pour ces derniers croquis que je vais présenter au menuisier du village....

Je vous tiens au courant de l'évolution de tout cela qui, sans nul doute et nonobstant du résultat, est et sera une belle aventure!

M'en vais m'ouvrir une Chimay tiens!

Laurent



Lionel-P

• 11 Mai 2023

• #27

Bonjour Laurent,

Merci , c'est gentil, mais maintenant je ne me déplace plus aussi loin (le prix du carburant et du péage et l'âge).

Bonne journée,

Lionel.
