Eclairage extérieur piloté par boutons poussoir ou timer portail

K

Krinkle22

• 29 Juillet 2025

• #1

Bonjour,

Je souhaite ajouter un éclairage extérieur qui serait piloté soit par boutons poussoirs 24v, soit par la sortie 230v sur timer du portail.
Il me reste actuellement un télérupteur Eltako S12-200-24v en attente pour la partie poussoir.
Ma question est comment faire pour faire en sorte que le portail puisse également alimenter l'éclairage le temps du timer ?
Je compte ramener cette alimentation provenant du portail dans le tableau électrique.
Actuellement, le télérupteur est sur un circuit dédié éclairage mais je peux le déplacer sur le même circuit que le portail si cela simplifie les choses.
J'imagine qu'il faut passer par un relais mais je me perds dans les références et j'ai du mal à savoir ce qu'il me faut exactement.
L'un de vous aurait-il la gentillesse de me donner les références du relais (si possible en Eltako pour rester dans la même marque que le reste) et m'expliquer comment câbler ?
Merci.



perenoel123

• 29 Juillet 2025

• #2

Sans le schéma du portail c'est impossible de répondre.



K

Krinkle22

• 29 Juillet 2025

• #3

Le portail a un contact qui alimente en 230V l'éclairage durant un certain temps.
Y a-t-il quelque chose de particulier à savoir en plus ?



perenoel123

• 29 Juillet 2025

• #4

Il faut placer ce télérupteur sur le même circuit que le portail,et placer le contact du télérupteur en parallèle de la sortie timer,pour le branchement il faudrait le schéma pour être certain de ne pas faire un court circuit....



K

Krinkle22

• 29 Juillet 2025

• #5

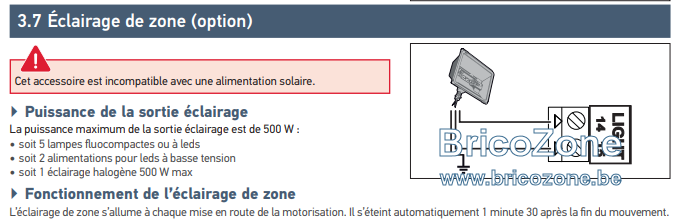

Il s'agit d'une motorisation Somfy Exavia Star.
Voici tout ce qu'il y a dans le manuel :



perenoel123

• 29 Juillet 2025

• #6

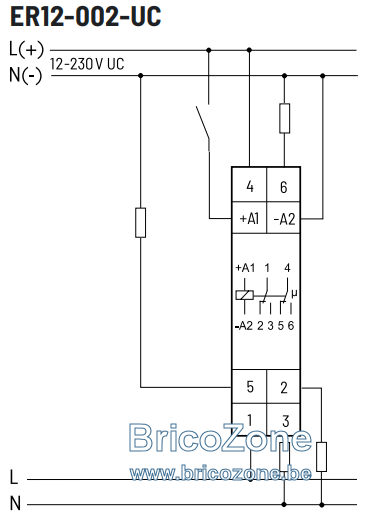

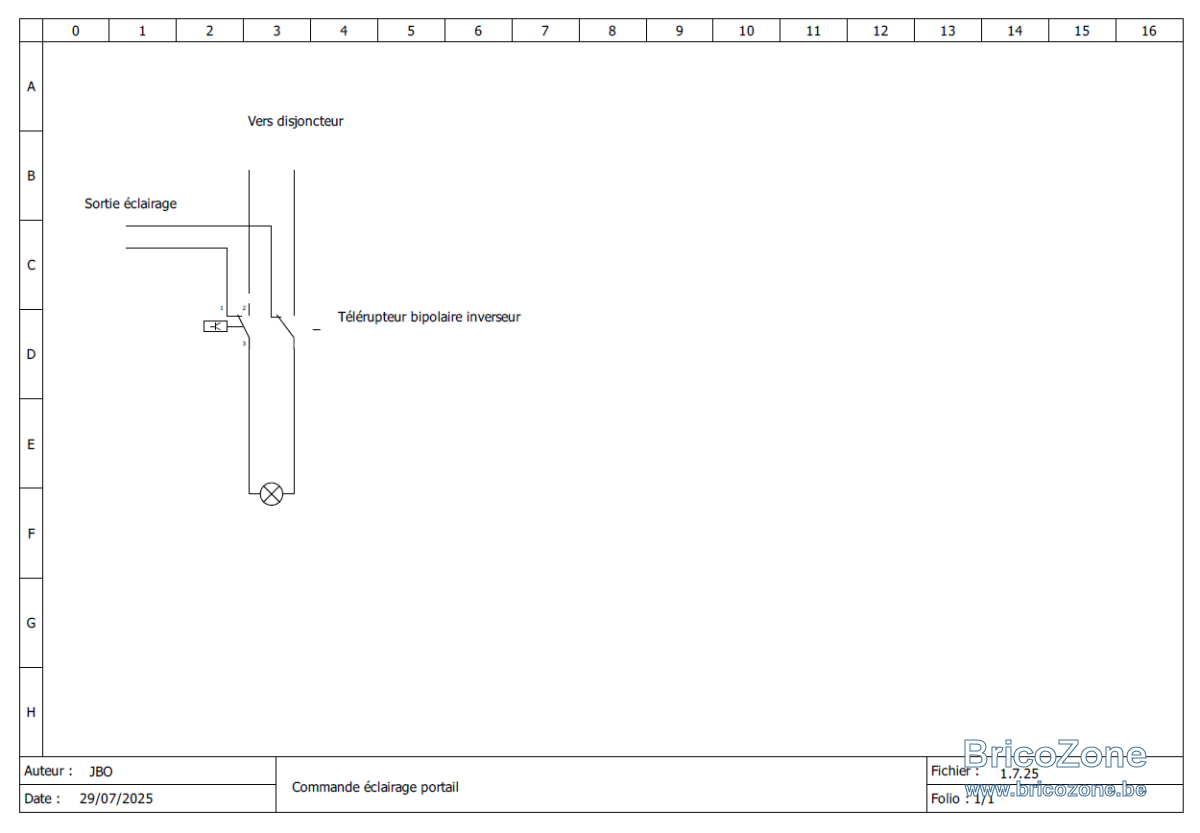

Au vu de la connection de l'éclairage,il faut utiliser un télérupteur inverseur bipolaire.Un parmis d'autres:
ER12-002-UC - MijnEltako.be

Pour le raccordement: la sortie éclairage sur les bornes light 14,15 et les fils "vers le disjoncteur" sur le disjoncteur du portail.
Au repos allumage via le portail, une impulsion sur le BP allumage continu.



K

Krinkle22

• 30 Juillet 2025

• #7

Merci pour les infos.
Si j'ai bien compris, le ER12-002-UC remplace mon S12-200 ?
Je suis désolé mais je ne sais pas bien lire votre schéma et je ne comprends pas non plus ce qui va où sur les schémas constructeur.
Pourriez-vous m'indiquer ce qui va sur quelle borne ?

Merci.



perenoel123

• 30 Juillet 2025

• #8

Lampes sur 1,4 sortie portail(Bornes 14,15) sur 2,5 disjoncteur sur 3,6.
Le commun du 24V sur a2 et le conducteur venant du bouton poussoir sur a1.



K

Krinkle22

• 30 Juillet 2025

• #9

OK, c'est clair.
Merci pour votre aide.



K

Krinkle22

• 30 Juillet 2025

• #10

Petite question complémentaire : pour être compatible RGIE, puis-je câbler tout ceci en 3g1,5 conformément aux prescriptions du constructeur ou dois-je le faire en 2,5 ?
Sur ce circuit, je placerai probablement également le transfo 24v DC au format DIN (dans le tableau donc) du visiophone et bien sûr tout ce qui concerne la motorisation du portail..



perenoel123

• 30 Juillet 2025

• #11

Si le départ vers le portail est 1,5² pas de problèmes s il est en 2,5² alors tout doit être en 2,5²,interdit de melanger les sections sur un même disjoncteur.



K

Krinkle22

• 30 Juillet 2025

• #12

Oui, départ vers le portail en 1,5².
Merci.
