Bonjour je construis un escalier en 2/4 tournant, mais je bloque un peu sur les dimensions des marches balancées notamment.

Hauteur escalier 240
Longueur trémie 185
Largeur 70
Largeur de tremie 180
Epaisseur du jour d'escalier 7

Pour être sur 1 nombre entier je pensais partir sur 12 marche de 20 de hauteur.
J'ai tenté d'utiliser les feuilles de calcul de Lionel P (mais sur ma tablette impossible de rentrer les acros).
L'entrée d'escalier (le bas) est a droite et donc monte en tournant gauche pour arriver.

Si quelqu'un (ou voir vous Lionel P - si vous lisez mon commentaire) peut m'aider ?



neuneu

• 5 Mai 2020

• #2

Afin de débroussailler le terrain je vous invite à donner les côtés nécessaires au calcul voir le site de lionel

http://lionel.ponnelle.pagesperso-orange.fr/Page3.htm



P

Plg

• 5 Mai 2020

• #3

Pour les infos complémentaires :
Marche palière :0
Hauteur sous plafond : 220
Hauteur de l'échappée : 200
Pas de foulée : 64
Longueur max de la première volée : 185
Nb de marche : 12
Hauteur : 20
Giron : 24



neuneu

• 6 Mai 2020

• #4

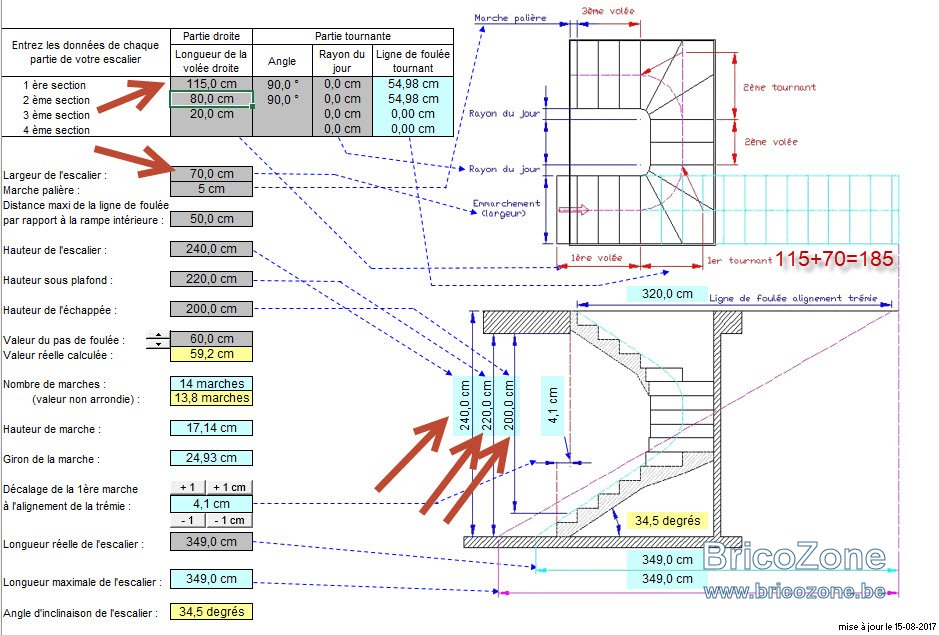

j'ai rempli une partie, voir les flèches rouge, le reste reste floue



P

Plg

• 6 Mai 2020

• #5

Bonjour,
Merci pour ce retour.
Malheureusement schéma impossible.
Je n'ai que 180 de largeur max pour l'escalier.
La 2ème volée peut elle être supprimée ? De façon à ce que l'escalier réalise un angle à 180° ?



Lionel-P

• 6 Mai 2020

• #6

Bonjour à tous les deux,

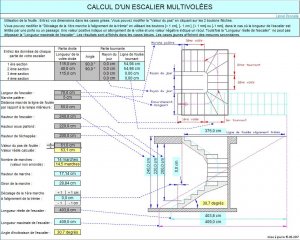

Désolé mais le calcul de neuneu n'est pas correct. Voilà une copie d'écran de la feuille de calcul :

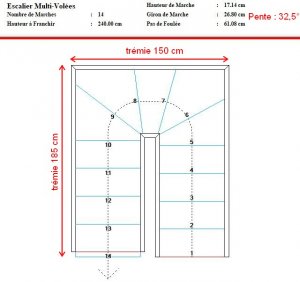

Voici le plan réalisé avec la version démo du logiciel Stairdesigner :



Déjà, il faudrait savoir dans quel matériau est réalisé cet escalier car la marche palière est toujours indispensable. La pente de cet escalier est très faible et je ne vois pas pourquoi vous voulez le faire avec une largeur de seulement 70 cm. Il me semble qu'il serait préférable de le faire avec une largeur de 80 cm (ou même 90 cm).

Bonne journée,

Lionel.



P

Plg

• 6 Mai 2020

• #7

Bonjour l'escalier est réalisé en bois uniquement.
Ah oui pardon en effet j'ai fait une erreur la largeur de frémir est de moins de 150 et non 180 d'où la limite à 70.

Merci



Lionel-P

• 6 Mai 2020

• #8

Voici le plan avec une trémie de 150 cm de largeur :



Aperçu de cet escalier en 3D :



P

Plg

• 8 Mai 2020

• #9

Bonjour,
Merci pour ce retour. C'est super.
Est-il possible selon vous de le faire en 12 marche ou pas ? (Pour être sûr un nombre entier en hauteur de marche afin de facilité la fabrication!)
Et si je peux abuser...est-ce qu'il est possible d'obtenir les côtes des marches ? Surtout pour les marches 5 à 9?.
Bonne journée.
Pierre



Lionel-P

• 9 Mai 2020

• #10

Bonjour,

Il est impossible de faire cet escalier avec 12 marches ce qui donnerait une hauteur de marche de 20 cm. Celle-là on ne me l'avait jamais faite. La plupart des gens veulent à tout prix une hauteur de marches de ~18 cm et je ne vois pas l'intérêt d'avoir un "compte" rond" pour la hauteur ? De plus le pas de foulée serait trop long et dans ce cas il faudrait raccourcir le reculement de départ ou si vous voulez vraiment vous simplifier le travail, faites un palier comme cela :



Aperçu de cet escalier en 3D :



Bonne journée,

Lionel.



P

Plg

• 9 Mai 2020

• #11

Bonjour,
Super.merci pour vos retours.
Oui je sais cela peut paraître bizarre comme demande mais je vous mettrais en photo la cage vide et l'escalier une fois posé vous comprendrez mieux mon intérêt.
Merci en tout cas vous m'avez fortement aidé tous les deux.
Bonne journée à tous.
Pierre
